Anwendung:Taktgeber können einfach zwischen Ventilstecker nach DIN 43650 A/EN 175301-803 A (Steckergröße 3) und Magnetspule montiert werden. Eine verlängerte Befestigungsschraube und Dichtung liegt dem Taktgeber bei. Der Standard-Timer erlaubt stufenlose Einstellung der Ventilbetätigung zwischen 0,5 und 10 Sekunden und eine Zykluszeit zwischen 0,5 und 45 Minuten.Der elektronische Timer erlaubt folgende progammierbare Funktionen: Zyklus ON/OFF (sobald Spannung anliegt, Ventilbetätigung für eine Zeit von 1 Sekunde bis 10 Minuten mit einer Zykluszeit von 1 Sekunde bis 100 Stunden), Zyklus OFF/ON (wie Zyklus ON/OFF, jedoch sobald Spannung anliegt wird das Ventil erst nach Ablauf der Zykluszeit betätigt), Single ON (sobald Spannung anliegt wird das Ventil nur einmal für eine Zeit von 1 Sekunde bis 10 Minuten betätigt).Weitere Eigenschaften:Ausführungelektronischer TimerElektrischer Anschluss110 - 240 V AC/DC, max. 2AGewicht75 g / Stk.

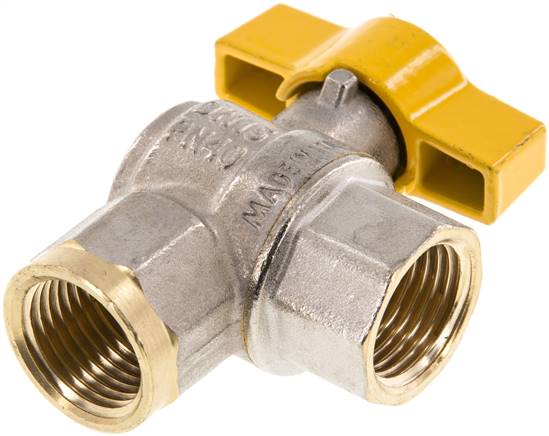

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBR, Griff: AluminiumTemperaturbereich:flüssige Medien -15°C bis max. +100°C, Gas: -20°C bis max. +60°CEinsatzbereich:flüssige und gasförmige, neutrale Medien, Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar), Vakuum (max. -0,9 bar)Weitere Eigenschaften:GRp 1/2"DN (mm)15PN (bar)-0,9 bis 40L (mm)31H (mm)38H1 (mm)33A (mm)47Ø C (mm)31Gewicht190 g / Stk.
Werkstoffe:Gehäuse und Kolben: Messing vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°C, mit FKM-Dichtung bis max. +150°CBetriebsdruck:-0,95 bis 10 barSteueranschluss:NAMUR & 2 x G 1/8" (IG)Medien:Wasser, Öl, Druckluft, Vakuum (max. -0,95 bar)Optional:FKM-Dichtung (-20°C bis max. +150°C) -V, magnetischer Endschalter -EB, ATEX-Zulassung II 2GD -EXVorteile:•Durchfluss wie bei pneumatisch angetriebenem Kugelhahn, •kurze Schaltzeiten, •kompakte Bauform, •Einbaulage beliebig, •sehr günstiger PreisWeitere Eigenschaften:WerkstoffNBRAusführungDichtungssetGewicht20 g / Stk.

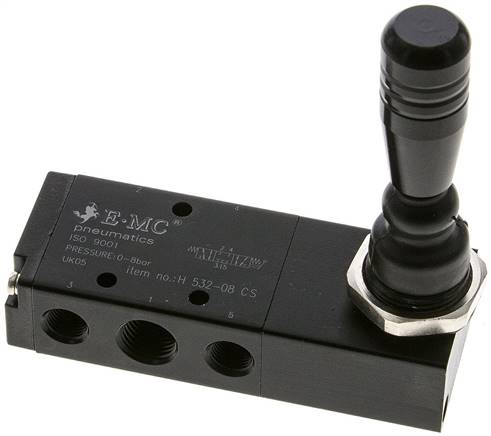

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, FederrückstellungBaureiheVH20GewindeG 1/4 (Abluft G 1/8)Durchfluss (L/min)600Symbolz_5_3_wege_mitte_geschlossen_handhebel_feder_0_47_47.epsA (mm)97,7B (mm)35C (mm)22D (mm)31,7E (mm)21,7F (mm)20G1G 1/4"G2G 1/8"H (mm)4,3J (mm)24K (mm)95M (mm)14,2N (mm)35O (mm)21,7P (mm)3S (mm)20T (mm)31,7UM 22 x 1,5V (mm)5W (mm)0X (mm)5,5Gewicht250 g / Stk.
Werkstoffe:Gehäuse: Messing, Dichtung: NBR (3/4"- 2": PTFE)Temperaturbereich:-30°C bis max. +110°C (G 1/8": -10°C bis max. +60°C)*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:AusführungAußengewindeGewindeG 1/4 (AG)DN (mm)4L (mm)42PN (bar)-0,9 bis 40Temperaturbereich (°C)-30 bis +110Gewicht120 g / Stk.

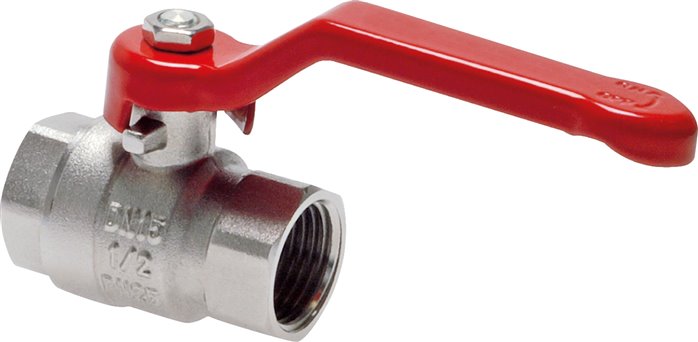

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardGewinde GRp 3"DN (mm)73L (mm)152PN (bar)0 bis 25H (mm)117R (mm)250Ersatzgriffe**G KH 2123040 B EGewicht4,3 kg / Stk.

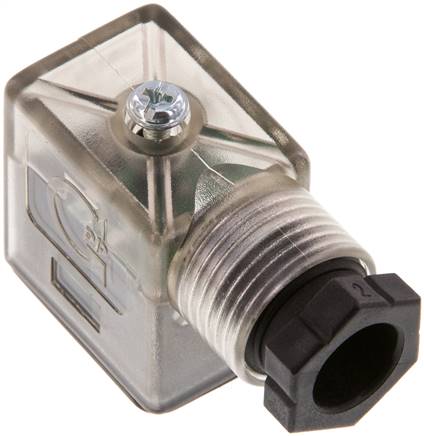

Beschreibung:Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm mit LED-Anzeige und Schutzbeschaltung. Die Farbe der LED ist bei Typ 24V AC/DC gelb, bei Typ 230V AC rot.Temperaturbereich:-30°C bis +90°CSpannung:24 V AC/DC / 230 V AC, max. 6 A (Steckergröße 3: max. 10 A)Schutzart:IP 65Lieferumfang:Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)Verwendung:Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:Spannung24 V AC/DCAusführungStandardSteckergröße1NormIndustrienorm BAnzahl Kontakte2 & PEHöhe (mm)31KabelanschlussM 16 x 1,5Gewicht20 g / Stk.

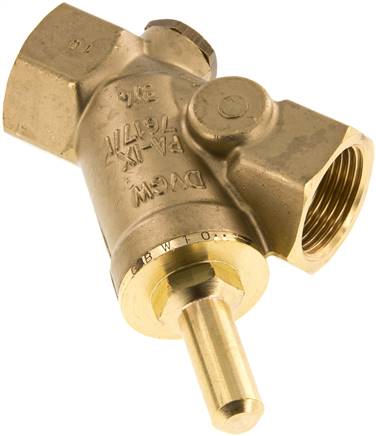

Werkstoffe:Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW & Rp 2-1/2" - Rp 3": EPDM)Temperaturbereich:-10°C bis +90°CÖffnungsdruck:0,1 - 0,2 barOptional:FKM-Dichtung (bis 2", -20°C bis max. +200°C) -VVorteile:•Baulänge nach DIN 3202-M8, mit Prüfschraube, •Typ DVGW zusätzlich DIN-DVGW zertifiziert für Trinkwasserleitungen*geprüft PN 16, nicht für Mineralöle geeignet!, **ohne Prüfschraube, keine DIN-Baulänge, •keine DIN-BaulängeWeitere Eigenschaften:AusführungPN 16 / StandardGRp 3/4"L (mm)75H (mm)60ReparatursätzeRUCK 34 SS REPGewicht370 g / Stk.
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 80, Hub 80, G 3/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.2 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø80 mmHub80 mmAnschlussG 3/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM20x1,5Kolbenstangen-Ø25 mmKolbenstangengewindeM20x1,5KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).

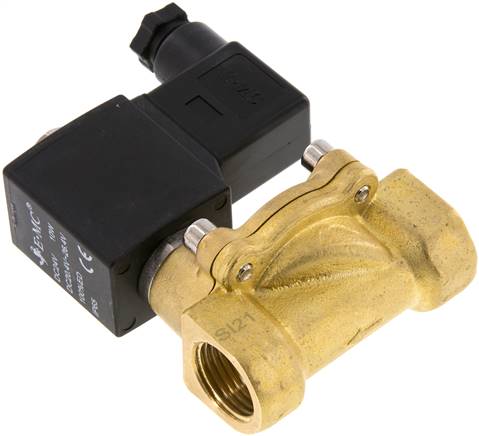

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)25,0L (mm)96kv-Wert* (L/min)160,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht1,2 kg / Stk.

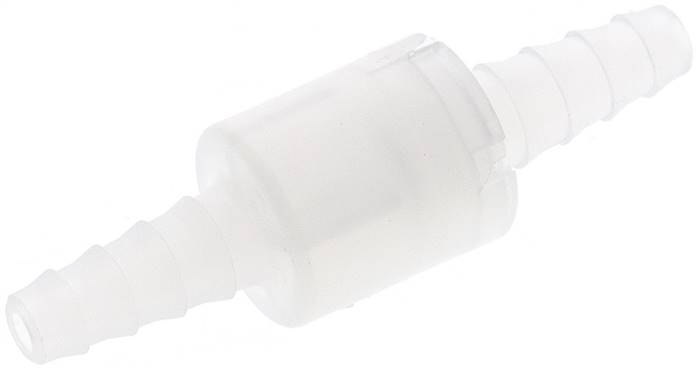

Werkstoffe:Polypropylen (zugelassen nach FDA 21 CFR 177.1520)Temperaturbereich:0°C bis +40°CWeitere Eigenschaften:Schlauch Ø innen (mm)8 - 10Gewicht6.8 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1 (Grundstellung geschlossen) oder Anschluss 3 (Grundstellung offen)Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchFederGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)1 - 10Steuerdruck* (bar)2 - 7Steueranschluss 12G 1/8"Gewicht155 g / Stk.

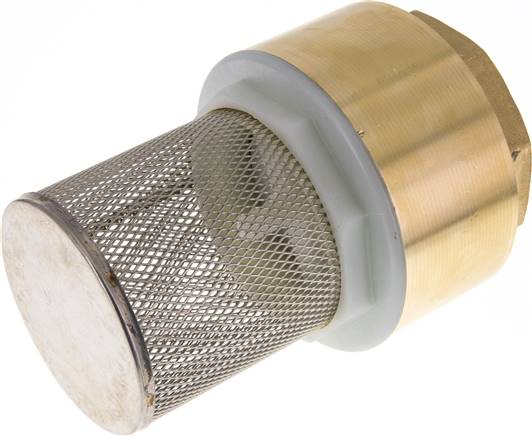

Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBR, Ventil: PA 6, Saugkorb: Gewindeteil: Nylon 6, Filter: 1.4301Temperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, MineralöleWeitere Eigenschaften:GG 3"L (mm)185ca. Öffnungsdruck (bar)0,02Gewicht1,7 kg / Stk.

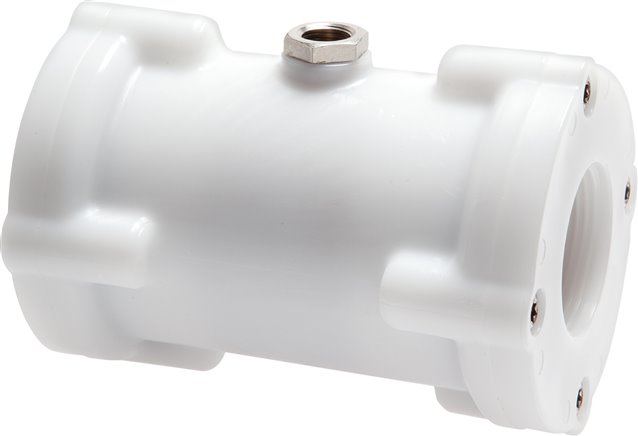

Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffPOMAusführungQuetschventil, Manschette aus Naturgummi (abriebfest)GG 1-1/2"DN (mm)40L (mm)160AG 1/4"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVM 112 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVM 112 AB REPErsatzmanschette EPDMQVM 112 EP REPTemperaturbereich (°C)-10 bis +80Gewicht950 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Anzahl Ventile (Stk)5Steuerspannung24 V=GewindeG 1/8"Nennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4,2 WMagnetspuleNSymbolz_ms310_k.epsGewicht650 g / Stk.

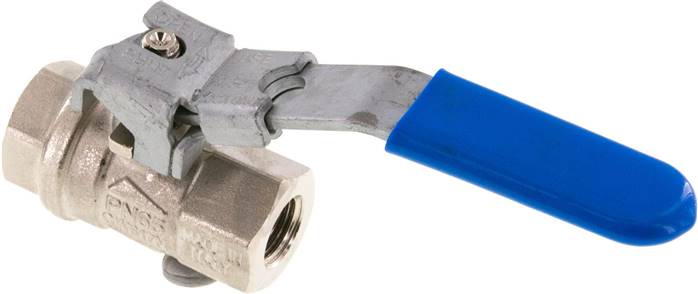

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1/4"DN (mm)8L (mm)51PN (bar)-0,98 bis 65H (mm)49R (mm)96passendes VorhangschlossVHS 40Gewicht220 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)12Hub (mm)10AM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)75K (mm)22L (mm)18M (mm)104N (mm)9P (mm)48RM 5CH (mm)5Gewicht75 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung115 V ACFunktionstromlos geschlossen (NC)GewindeG 1/8"DichtungenFKMBetriebsdruck (bar)0 - 15DN (mm)2,2L (mm)38kv-Wert* (L/min)4,5MagnetspuleGMedientemperatur (°C)-10 bis +130Gewicht310 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung12 V=Funktionstromlos geschlossen (NC)GewindeG 1/2"DichtungenFKMBetriebsdruck (bar)0,5 - 16DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleYErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +130Gewicht550 g / Stk.

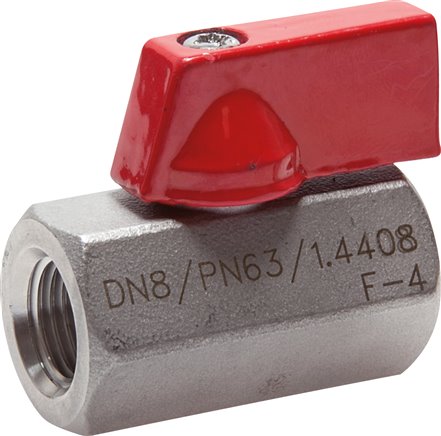

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Griffschraube: 1.4301, Dichtung: PTFE / FKM, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Weitere Eigenschaften:AusführungInnengewindeGewinde GG 1/2"Gewinde G-1G 1/2 (IG)DN (mm)9L (mm)50PN (bar)0 bis 63H (mm)28R (mm)22Gewicht160 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT3Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDD 012Gewicht8 kg / Stk.

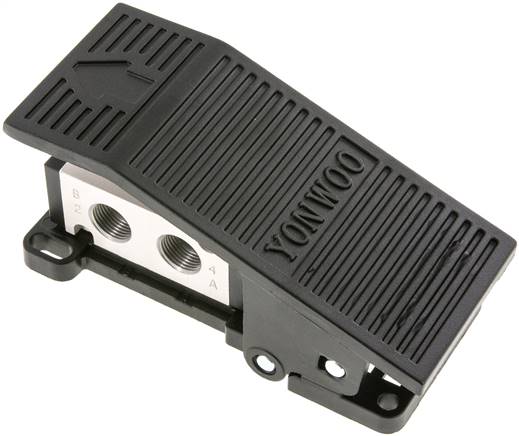

Werkstoffe:Ventilkörper: Aluminium, Fußpedal: Aluminium, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:1,5 - 8 bar (Typ 1/2": 0 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/2-WegeFunktionFederrückstellungGewindeG 3/8 (Entlüftung G 1/4)Durchfluss (L/min)1.960Symbolz_ft410s.epsBetriebsdruck (bar)1,5 - 8Gewicht800 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)25Hub (mm)80Ausführungeinstellbare EndlagendämpfungAM 10 x 1,25A1 (mm)10BM 22 x 1,5C (mm)34,0D (mm)16E (mm)8F (mm)22G (mm)104K (mm)28L (mm)22M (mm)137N (mm)12P (mm)65RG 1/8"CH (mm)8Gewicht340 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
