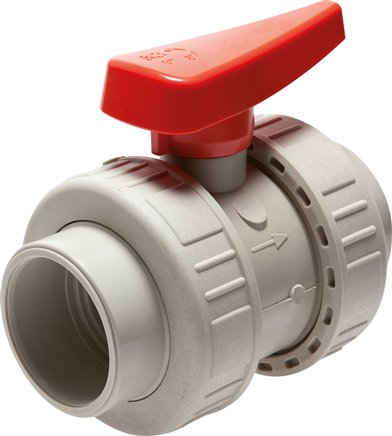

Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PP-H, Kugelsitz: PTFEBetriebsdruck:0 - 10 barBesonderes Qualitätsmerkmal:Kugelhahn 100% geprüftAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenEPDMInnen Ø D (mm)40DN (mm)32H (mm)119L (mm)22Z (mm)75E (mm)80B (mm)76C (mm)97Durchfluss* (L/min)1000Gewicht310 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)60AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht700 g / Stk.
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 653/** ESGewicht185 g / Stk.

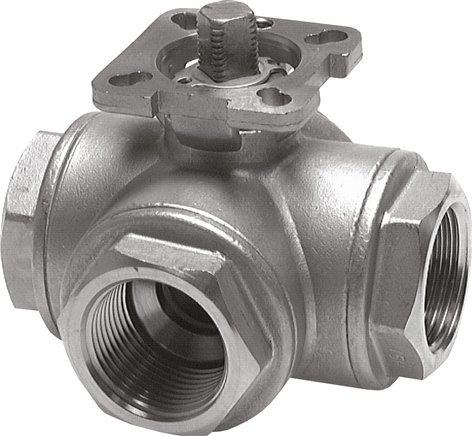

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wassser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.Weitere Eigenschaften:AusführungT-BohrungGG 3/4"DN (mm)15L (mm)88PN (bar)-0,9 bis 63ISO 5211F03ISO 5211-1F04 (Vierkant 9)ISO 5211-2F05 (Vierkant 9)ReparatursätzeKH 3/34 F ES REPGewicht1 kg / Stk.

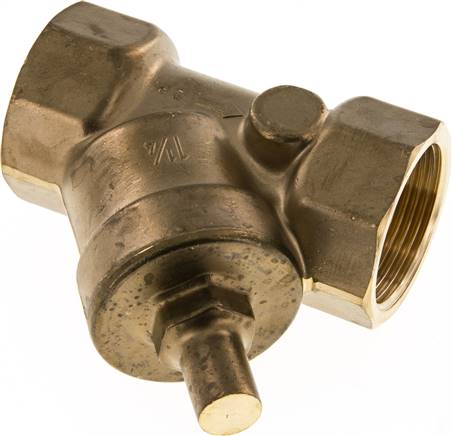

Werkstoffe:Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW & Rp 2-1/2" - Rp 3": EPDM)Temperaturbereich:-10°C bis +90°CÖffnungsdruck:0,1 - 0,2 barOptional:FKM-Dichtung (bis 2", -20°C bis max. +200°C) -VVorteile:•Baulänge nach DIN 3202-M8, mit Prüfschraube, •Typ DVGW zusätzlich DIN-DVGW zertifiziert für Trinkwasserleitungen*geprüft PN 16, nicht für Mineralöle geeignet!, **ohne Prüfschraube, keine DIN-Baulänge, •keine DIN-BaulängeWeitere Eigenschaften:AusführungPN 10** / StandardGRp 1-1/4"L (mm)96H (mm)63Gewicht800 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 3/8"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)55,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht550 g / Stk.

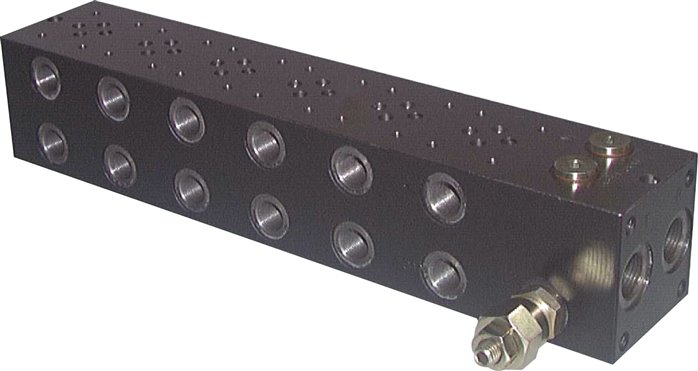

Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)7Gesamtlänge L (mm)420Bohrungsabstand LB (mm)408Gewicht13 kg / Stk.
Ansteuerung:Direktgesteuert, stromlos geschlossenWerkstoffe:Gehäuse: Messing, Innenteile: 1.4104, Dichtung: FKMTemperaturbereich:-10°C bis +80°C, Umgebung: max. +35°CSchutzart:IP 65 (Steckergröße 3)Medien:neutrale, gasförmige und flüssige MedienDruckanschluss:PVakuumanschluss:PDie Belüftung beim Standardtyp erfolgt über den Anker (M 5 Innengewinde).Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Spannung24 V=Ausführungfür hohe DurchflusswerteGewindeG 1/4"Betriebsdruck (bar)-0,9 bis 8DN (mm)6Saugleistung (m3/h)13Einbaulagestehender MagnetL (mm)55MagnetspuleBGewicht950 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung48 V=Funktionstromlos geöffnet (NO)GewindeG 3/8"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)55,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht550 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungLGewinde KugelhahnG 1/2"DN (mm)10Einbaulänge Kugelhahn (mm)82PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.

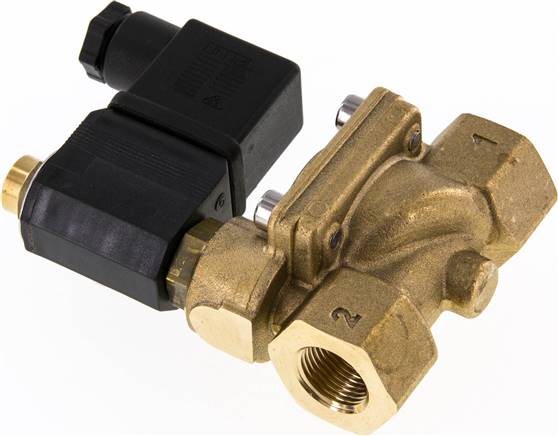

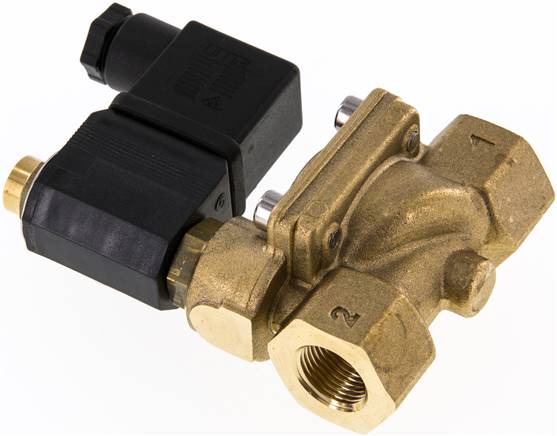

Werkstoffe:Körper: 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:0°C bis +80°C, Umgebung: max. +35°CBetriebsdruck:0 - 16 barEinbaulage:mit stehendem Magneten, stromlos geöffnet (NO) auch mit liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:NPT-Gewinde -NPT*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geöffnet (NO)GewindeG 2"DN (mm)50L (mm)168kv-Wert* (L/min)750MagnetspuleE

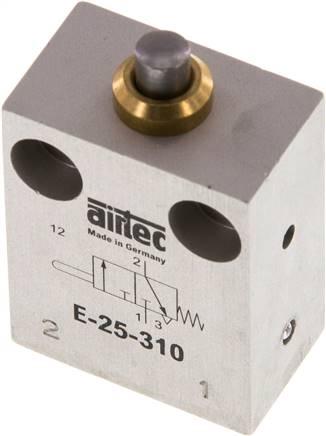

Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC)BetätigungNockeGewindeM 5Nennweite (mm)2Durchfluss (L/min)80Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)15,00Gewicht35 g / Stk.

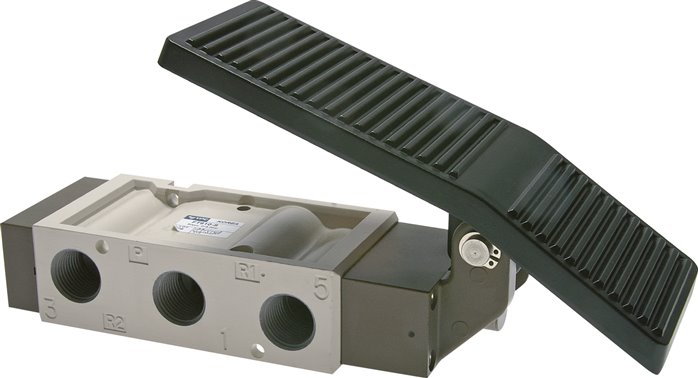

Werkstoffe:Ventilkörper: Aluminium, Fußpedal: Aluminium, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:1,5 - 8 bar (Typ 1/2": 0 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/3-Wege (Mittelstellung entlüftet)FunktionRasteGewindeG 1/2"Durchfluss (L/min)5.000Symbolz_ft630s.epsBetriebsdruck (bar)0 - 8Gewicht1,4 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 40 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACFunktionMittelstellung belüftetGewindeG 1/2"Betriebsdruck (bar)2 - 10Durchfluss (L/min)2.500Symbolz_sf1310_bel_k.eps
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)BohrungT2GewindeG 1/2"DN (mm)10Einbaulänge Kugelhahn (mm)82PN (bar)0 bis 40Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht2,8 kg / Stk.
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)200AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 32/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 32 REPA (mm)120A1 (mm)77,5AF (mm)100AF1 (mm)35AM (mm)16B (mm)55DG 1/8 (8 tief)E (mm)171E1 (mm)86F (mm)140F1 (mm)55G (mm)70J (mm)4,5M (mm)25,0MF (mm)80NM 5 (9 tief)O (mm)5,5OP (mm)5,3S (mm)41,0TM 5 (10 tief)U (mm)52W (mm)65,0WF (mm)78Dämpfungsweg (mm)24Gewicht2,1 kg / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACSchaltung3/2-WegeFunktionstromlos geschlossen (NC)EntlüftungM 5DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)6Betriebsdruck (bar)0 - 10Gewicht135 g / Stk.

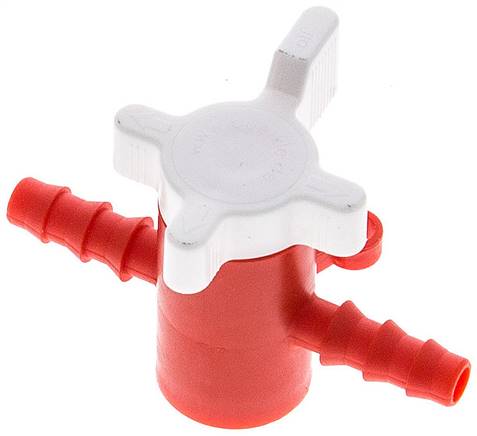

Werkstoffe:Gehäuse: Polypropylen, Küken und Griff: PolyethylenTemperaturbereich:0°C bis +40°CBetriebsdruck:0 bis 1 barWeitere Eigenschaften:Schlauch Ø innen (mm)6 (1/4)DN (mm)4Gewicht5.8 g / Stk.
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)1200AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 40/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 40 REPA (mm)150A1 (mm)95,0AF (mm)140AF1 (mm)50AM (mm)22B (mm)70DG 1/4 (12 tief)E (mm)220E1 (mm)110F (mm)180F1 (mm)70G (mm)90J (mm)5,0M (mm)33,0MF (mm)97NM 6 (10 tief)O (mm)7,0OP (mm)6,8S (mm)51,0TM 6 (12 tief)U (mm)63W (mm)79,0WF (mm)95Dämpfungsweg (mm)34Gewicht8 kg / Stk.

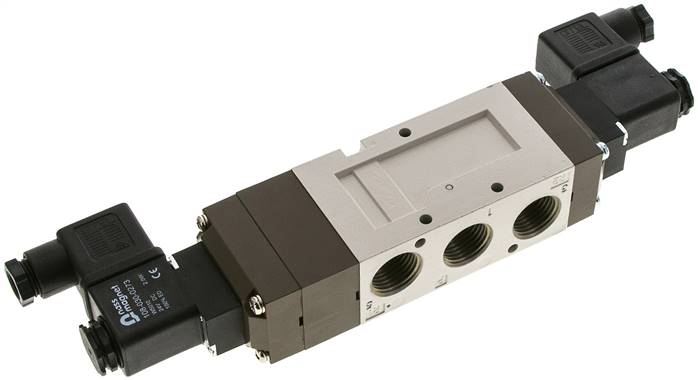

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen8AbgängeG 1/8 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)171,0L (mm)163,0P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3Gewicht2 kg / Stk.

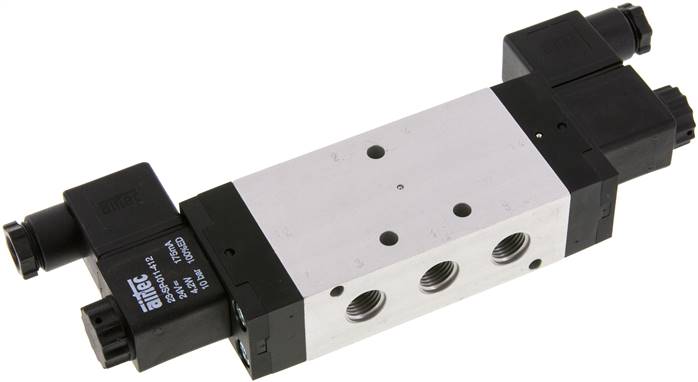

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=GewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)2.100Betriebsdruck (bar)2,5 - 10Gewicht550 g / Stk.
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)2000AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 32/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 32 REPA (mm)120A1 (mm)77,5AF (mm)100AF1 (mm)35AM (mm)16B (mm)55DG 1/8 (8 tief)E (mm)171E1 (mm)86F (mm)140F1 (mm)55G (mm)70J (mm)4,5M (mm)25,0MF (mm)80NM 5 (9 tief)O (mm)5,5OP (mm)5,3S (mm)41,0TM 5 (10 tief)U (mm)52W (mm)65,0WF (mm)78Dämpfungsweg (mm)24Gewicht9 kg / Stk.

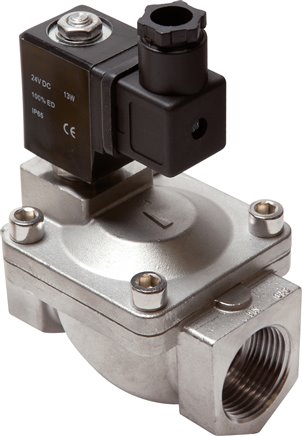

Werkstoffe:Körper: 1.4408, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CLeistungsaufnahme:Gleichstrom: 13 W, Wechselstrom: 22 VA (Anzug: 40 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:P (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege ES-MagnetventilSpannung12 V=Funktionstromlos geschlossen (NC)GewindeG 1-1/2"Betriebsdruck (bar)0,5 - 16DN (mm)40L (mm)131kv-Wert* (L/min)427,0Ersatzmembrane NBRSLP 114112 MEM NErsatzmembrane FKMSLP 114112 MEM VErsatzmembrane EPDMSLP 114112 MEM EPGewicht2,4 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-öffnendFlanschanschlussDN50-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)50Einbaulänge (mm)43Betriebsdruck Flüssigkeiten (ungefährliche) (bar)25Betriebsdruck Flüssigkeiten (gefährliche) (bar)25Betriebsdruck Gase (ungefährliche) (bar)25Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDE 012-FO-VK11
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
