Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)140Bandbreite (mm)3,5max. Bindebereich Ø (mm)35Gewicht0.7 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)10 x 8Farbenatur*Betriebsdruck (bar)6min. Biegeradius (mm)60Gewicht27 g / Stk.
Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)200Bandbreite (mm)4,5max. Bindebereich Ø (mm)50Gewicht1.4 g / Stk.

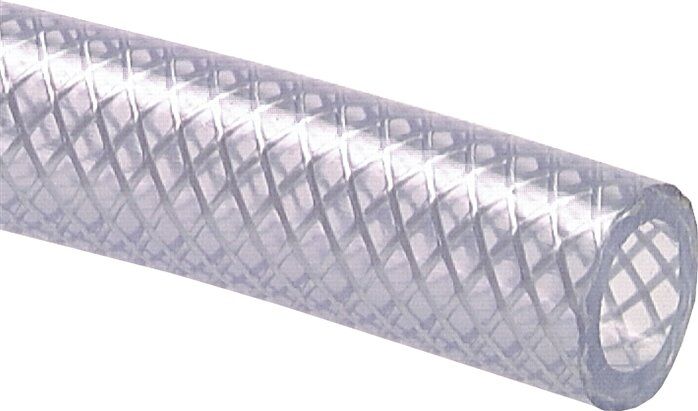

Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)13,2 (1/2)Schlauch Ø außen (mm)19,8FarbetransparentBetriebsdruck* bei 20°C (bar)16Betriebsdruck* bei 40°C (bar)12Rollenlänge (m)50Gewicht200 g / Stk.

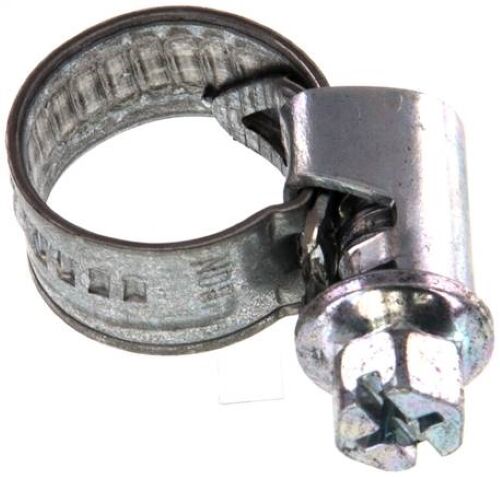

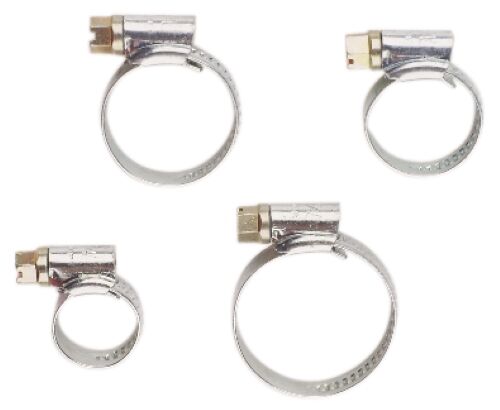

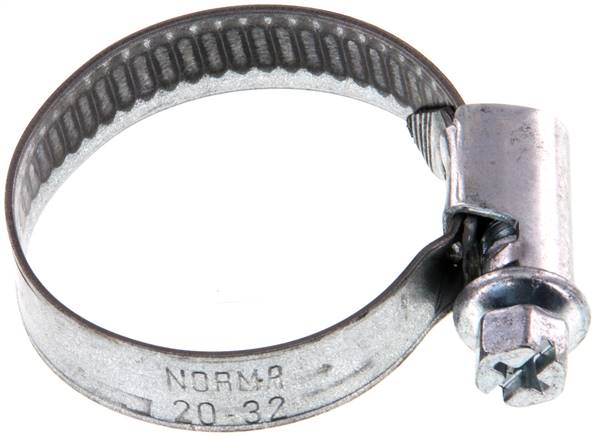

Verwendung: Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen. Optional: Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG *Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mm Weitere Eigenschaften: Werkstoff Stahl verzinkt (W1) (NORMA) Ausführung Standard Ø Spannbereich (mm) 10 - 16 SW (mm) 7 Gewicht 11 g / Stk.
Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)9 (3/8)Schlauch Ø außen (mm)15,0FarbetransparentBetriebsdruck* bei 20°C (bar)21Betriebsdruck* bei 40°C (bar)17Rollenlänge (m)50Gewicht135 g / Stk.
Vorteile: kleiner Biegeradius durch besondere Flexibilität sehr gute Kälteflexibilität und Rückstelleigenschaften knick- und abriebfest beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe alterungsbeständig in Sauerstoff Werkstoff: Polyester-Polyurethan Temperaturbereich: -35°C bis +60°C Shore-Härte: 52 D Rollenlänge Meterware: 50 mtr. Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50% *1 Stück entspricht 100 mtr. Weitere Eigenschaften: Ausführung Meterware Schlauch Ø außen x innen (mm) 8 x 6 Farbe blau Betriebsdruck (bar) 12 min. Biegeradius (mm) 25 Gewicht 23 g / Stk.
Verwendung: Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen. Optional: Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG *Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mm Weitere Eigenschaften: Werkstoff Stahl verzinkt (W1) (NORMA) Ausführung Standard Ø Spannbereich (mm) 12 - 22 SW (mm) 7 Gewicht 14 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbeblauBetriebsdruck (bar)14min. Biegeradius (mm)20Gewicht24 g / Stk.

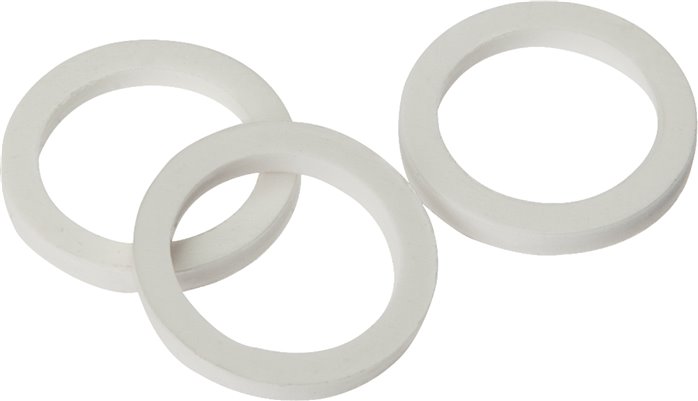

Weitere Eigenschaften:für GewindeG 1/4"D1 (mm)13,3D2 (mm)17,9H (mm)2Verpackungseinheit (Stk)100Gewicht0.3 g / Stk.
Vorteile:•kleiner Biegeradius durch besondere Flexibilität, •sehr gute Kälteflexibilität und Rückstelleigenschaften, •knick- und abriebfest, •beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe, •alterungsbeständig in SauerstoffWerkstoff:Polyester-PolyurethanTemperaturbereich:-35°C bis +60°CShore-Härte:52 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 80%, +40°C: 68%, +50°C: 57%, +60°C: 50%*1 Stück entspricht 100 mtr.Weitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)8 x 6FarbeschwarzBetriebsdruck (bar)12min. Biegeradius (mm)25Gewicht31 g / Stk.
Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)4Schlauch Ø außen (mm)6kurzzeitig** belastbar bei +20°C (bar)7,5Rollenlänge (m)100Gewicht22 g / Stk.
Werkstoff:LD-PE, Farbe Natur entspricht den Anforderungen der Verordnung FDA 21 CFR 177.1520Eigenschaften:geringes Gewicht, Schlagfestigkeit und weitgehende Beständigkeit gegenüber Säuren, Laugen und SalzlösungenTemperaturbereich:-10°C bis +60°CShore-Härte:45 DRollenlänge Meterware:50 mtr.Richtwerte für die Druckausnutzung bei Temperaturbelastung:bis +20°C: 100%, +30°C: 83%, +40°C: 72%, +50°C: 64%, +60°C: 57%Achtung:Wir empfehlen diese Schläuche ausschließlich mit einem scharfen Schlauchabschneider abzulängen. Aufgrund der Verformungsgefahr beim Abschneiden und fehlender Rückstellkräfte des Schlauches sind nicht alle Steckanschlüsse für die Verwendung mit diesem Schlauch geeignet. Wir empfehlen die Verwendung von Verschraubungen mit Überwurfmuttern, PK-Steckanschlüsse und ggf. unsere Steckanschlussserien IQS-Standard (IQS-Inch) und IQS-LE.*Standardfarbe natur, bitte bevorzugt verwendenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø außen x innen (mm)6 x 4FarbeschwarzBetriebsdruck (bar)13min. Biegeradius (mm)30Gewicht16 g / Stk.

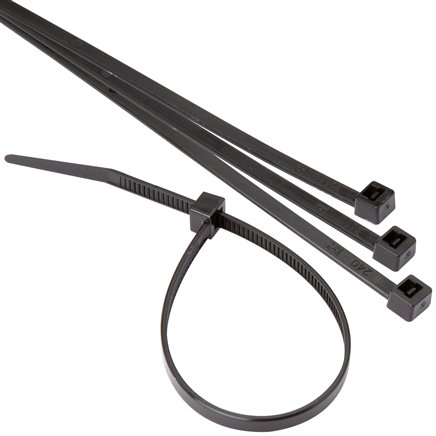

Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)178Bandbreite (mm)4,8max. Bindebereich Ø (mm)45Gewicht1.3 g / Stk.
Weitere Eigenschaften:für GewindeG 3/8"D1 (mm)17,2D2 (mm)21,2H (mm)2Verpackungseinheit (Stk)100Gewicht0.4 g / Stk.
Weitere Eigenschaften:für GewindeG 1/8"D1 (mm)10,3D2 (mm)13,5H (mm)2Verpackungseinheit (Stk)100Gewicht0.2 g / Stk.
2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar. Vorteile: kleine Bauweise "federt" selbst nach keine überstehenden Gewindezungen (keine Verletzungsgefahr) nicht lösbar größerer Spannbereich im Vergleich zu 1-Ohr-Schellen Weitere Eigenschaften: Werkstoff Stahl verzinkt (W1) Ø Spannbereich (mm) 14 - 17 Bandbreite (mm) 8 Gewicht 5.5 g / Stk.
Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)19 (3/4)Schlauch Ø außen (mm)26,0FarbetransparentBetriebsdruck* bei 20°C (bar)13Betriebsdruck* bei 40°C (bar)11Rollenlänge (m)50Gewicht320 g / Stk.
Weitere Eigenschaften:für GewindeG 3/8"D1 (mm)17,2D2 (mm)20,9H (mm)1,5Gewicht0.4 g / Stk.
Verwendung:Mehrbereichsschelle mit großem Spannbereich. Für Standardanwendungen in z.B. Maschinenbau, Sanitär, Haushaltsgeräten, Kraftstoffleitungen, Nutzfahrzeugen.Optional:Werkstoff 1.4401/1.4571* (W5) -ES4A, mit Flügelgriff*** -FG*Schlitzschraube und Band aus Edelstahl, **ähnlich DIN 3017-1, ***nicht für Typ IDEAL, ABA oder Spannbereich 8 - 12 mmWeitere Eigenschaften:WerkstoffStahl verzinkt (W1) (NORMA)AusführungStandardØ Spannbereich (mm)20 - 32SW (mm)7Gewicht16 g / Stk.

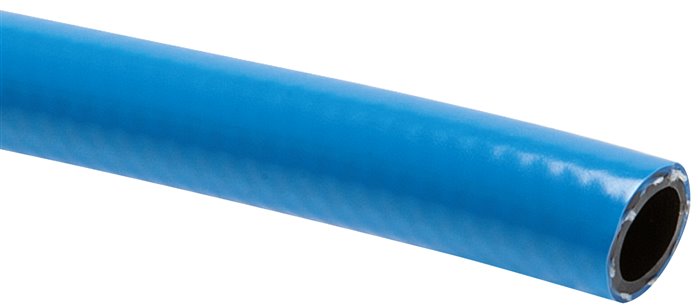

Werkstoffe:Innenseele: PVC schwarz (Typ ölfest: rot), Außendecke: PVC blau (Typ ölfest: schwarz), Gewebeeinlage: Polyesterfaden, silikonfrei produziertTemperaturbereich:-20°C bis +60°CBetriebsdruck:15 bar (Typ ölfest: 16 bar), Bestdruck: 60 bar (Typ ölfest: 64 bar)Einsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Rollenlänge:50 mtr.Weitere Eigenschaften:AusführungStandardSchlauch Ø innen (mm)12,7 (1/2)Schlauch Ø außen (mm)19,0min. Biegeradius (mm)45Gewicht195 g / Stk.
Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)360Bandbreite (mm)4,5max. Bindebereich Ø (mm)103Gewicht2.4 g / Stk.
2-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Die Schelle ist nicht wiederverwendbar. Vorteile: kleine Bauweise "federt" selbst nach keine überstehenden Gewindezungen (keine Verletzungsgefahr) nicht lösbar größerer Spannbereich im Vergleich zu 1-Ohr-Schellen Weitere Eigenschaften: Werkstoff Stahl verzinkt (W1) Ø Spannbereich (mm) 16 - 20 Bandbreite (mm) 8,5 Gewicht 6 g / Stk.
Werkstoffe:PA 66 (Nylon)Temperaturbereich:-40°C bis +85°C (kurzzeitig max. +110°C)Zulassungen:UL 94 V2, DNV-GL, Typ schwarz zusätzlich UV-Beständigkeit gem. ISO 4892Verpackungseinheit:100 Stk.Weitere Eigenschaften:FarbeschwarzBandlänge (mm)98Bandbreite (mm)2,5max. Bindebereich Ø (mm)21Gewicht0.4 g / Stk.

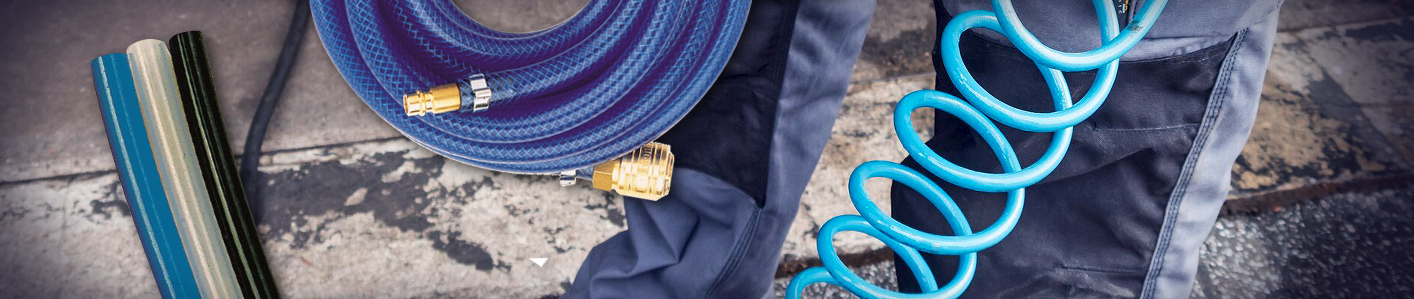

Druckluft Schlauch im Detail: Welche Arten von Schläuchen gibt es?
Gewebeschlauch
Gewebeschläuche sind meist aus verschiedenen Materialien mit Gewebeeinlage hergestellt. Sie sind druckbeständig und abriebfest. Die beliebten Standard-Schläuche sind für viele Druckluftanwendungen einsetzbar.
Polyamid-Schlauch
Polyamid wird aufgrund seiner guten chemischen Beständigkeit und hohen Druckbeständigkeit für die Herstellung von Druckluftschläuchen verwendet. Mit der Zeit können sich in Polyamid-Schläuchen allerdings Knicke bilden.
Polyurethan-Schlauch (PUR bzw. PU)
Diese Kunststoffschläuche sind besonders abriebfest und beständig. Sie werden ohne Weichmacher hergestellt und sind äußerst flexibel, was sich langfristig auch in einer besseren Knickfestigkeit zeigt.
Polyethylen-Schlauch (PE)
Schläuche aus Polyethylen, meist vom Typ Low Density Polyethylen (LD-PE), weisen ebenfalls eine hohe chemische Beständigkeit aus und sind preiswerter in der Anschaffung. Sie sind weich und weisen dennoch eine hohe Festigkeit auf.
PVC-Schlauch
Im Druckluftbereich gibt es PVC-Schläuche, die mit integriertem Spezialgewebe ausgestattet sind und für sehr hohe Drücke einsetzbar sind. Einfache PVC-Schläuche sind meist glasklar und nur für druckloses Durchleiten geeignet.
HD-Schlauch
Diese Art Pressluft Schlauch wird in Verbindung mit Kompressoren-Behältern eingesetzt und ist für hohe Drücke ausgelegt. Hochdruck-Schläuche gibt es in unterschiedlichen Längen und Ausführungen.
Gummi-Schlauch
Druckluft Schläuche aus Gummi werden beispielsweise für Lackierarbeiten eingesetzt und sind dafür extra antistatisch ausgelegt. Es gibt sie in unterschiedlichen Längen, Innendurchmessern und Ausführungen.
Antistatik-Schlauch
Der antistatische Druckluftschlauch ist meist aus PU hergestellt und findet in Elektroanlagen, bei medizinischen Geräten usw. Anwendung. Der Luftschlauch für Druckluft ist elektrisch leitend eingestellt und sollte mit einer statisch ableitenden Verschraubung eingesetzt werden.
Funkenerosionsgeschützter PU-Schlauch
Dieser spezielle Druckluftschlauch wird immer dann eingesetzt, wenn ein hoher Schutz vor Funkenflug gewährleistet werden muss. Dank einer Außenummantelung wird der innenliegende Pneumatikschlauch aus PU vor Schweißfunken geschützt.
Druckluftschlauch welcher Durchmesser – Eine gute Frage!
Welchen Innendurchmesser ein Druckluftschlauch bzw. Luftschlauch für Druckluft haben sollte, beschäftigt viele Druckluftanwender bei der Wahl des richtigen Schlauchs. In der Regel ist die Frage nicht so leicht zu beantworten, denn es kommt bei der Wahl des richtigen Schlauchdurchmessers natürlich auf die spezielle Anwendung bzw. das eingesetzte Druckluftwerkzeug an. Wer es sich dennoch leichtmachen will, greift am besten zu einem Druckluftschlauch, der den Luftverbrauch vieler Anwendungen und Werkzeuge abdeckt und eine ausreichende Länge aufweist. Unsere Fachberatung empfiehlt bei der Frage zum Durchmesser häufig Druckluft-Schläuche mit 10 mm Innendurchmesser und der praktischen Länge von 10 Metern. Für die meisten Druckluftanwendungen ist das völlig ausreichend. Schauen Sie sich dazu doch gleich mal den widerstandfähigen Super-Flex-Schlauch DLS-SK-SF 15,5-10/10m DGKD730031 von Schneider an. Es gibt ihn im praktischen Set mit Schnellkupplung und Stecknippel!
Passendes Zubehör für Ihren Druckluftschlauch
Sie benötigen passendes Zubehör? Wir bieten wir Ihnen ein umfangreiches Sortiment an passendem Zubehör für Schläuche – darunter befinden sich Schlauchaufroller, Schlauchtrommeln, Energieampeln, Verschraubungen, Schlauchabschneider und mehr!
