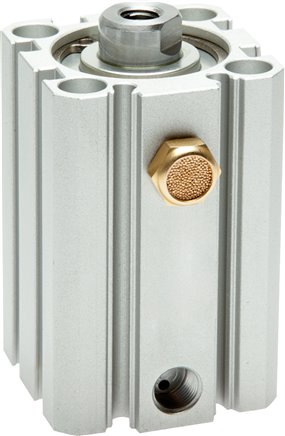

Kompaktzylinder, ISO 21287, einfachw., IG, eingef., Magnet, Kolben-Ø 20, Hub 15, M5, Arbeitsdr. max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø20 mmHub15 mmAnschlussM5KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM6x1,0KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite414. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 414 (siehe Downloads).

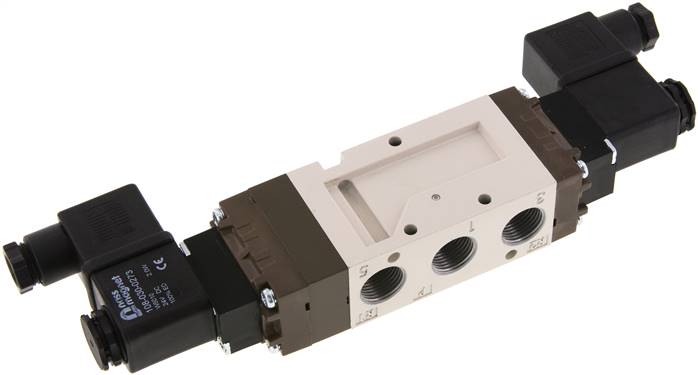

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 40 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACFunktionMittelstellung entlüftetGewindeG 3/8"Betriebsdruck (bar)2 - 10Durchfluss (L/min)1.600Symbolz_sf1310_ent_k.epsGewicht600 g / Stk.
Ansteuerung:Direktgesteuert, stromlos geschlossenWerkstoffe:Gehäuse: Messing, Innenteile: 1.4104, Dichtung: FKMTemperaturbereich:-10°C bis +80°C, Umgebung: max. +35°CSchutzart:IP 65 (Steckergröße 3)Medien:neutrale, gasförmige und flüssige MedienDruckanschluss:PVakuumanschluss:PDie Belüftung beim Standardtyp erfolgt über den Anker (M 5 Innengewinde).Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Spannung230 V ACAusführungStandardGewindeG 1/2"Betriebsdruck (bar)-0,9 bis 6DN (mm)3Saugleistung (m3/h)5EinbaulagebeliebigL (mm)60MagnetspuleAGewicht600 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=Schaltung2/2-WegeFunktionstromlos geöffnet (NO)DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)6Betriebsdruck (bar)0 - 15Gewicht155 g / Stk.

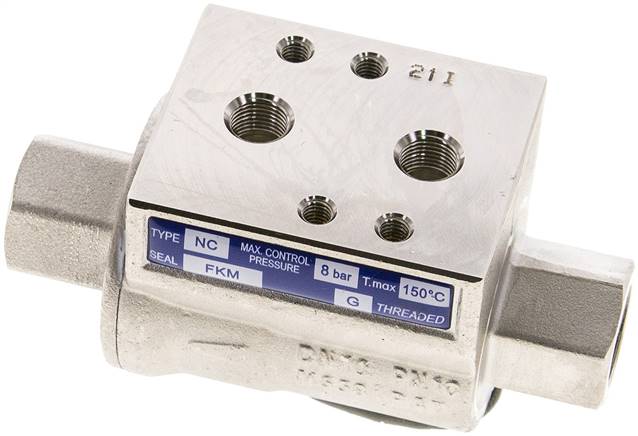

Werkstoffe:Gehäuse und Kolben: Messing vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°C, mit FKM-Dichtung bis max. +150°CBetriebsdruck:-0,95 bis 10 barSteueranschluss:NAMUR & 2 x G 1/8" (IG)Medien:Wasser, Öl, Druckluft, Vakuum (max. -0,95 bar)Optional:FKM-Dichtung (-20°C bis max. +150°C) -V, magnetischer Endschalter -EB, ATEX-Zulassung II 2GD -EXVorteile:•Durchfluss wie bei pneumatisch angetriebenem Kugelhahn, •kurze Schaltzeiten, •kompakte Bauform, •Einbaulage beliebig, •sehr günstiger PreisWeitere Eigenschaften:WerkstoffMessingAusführungFeder-schließend, FKM-Dichtung (-20°C bis max. +150°C)GG 3/8"DN (mm)10L (mm)98H (mm)54Temperaturbereich (°C)-20 bis +150Steuerdruck (bar)4,2 - 8Dichtungssets (NBR)VIP 38 REP-NBRDichtungssets (FKM)VIP 38 REP-FKMGewicht800 g / Stk.

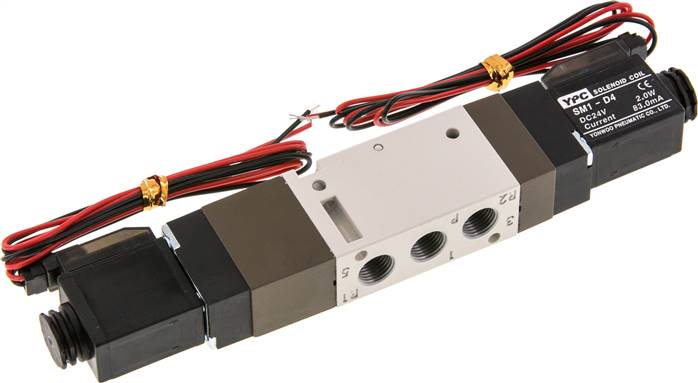

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=AusführungNorm-Stecker (Größe 0)FunktionMittelstellung geschlossenGewindeM 5Betriebsdruck (bar)2 - 10Durchfluss (L/min)170Symbol\z_sf1310_gesp_k.epsGewicht175 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungIO-LinkAnzahl Stationen4AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)118,5L (mm)110,5M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5

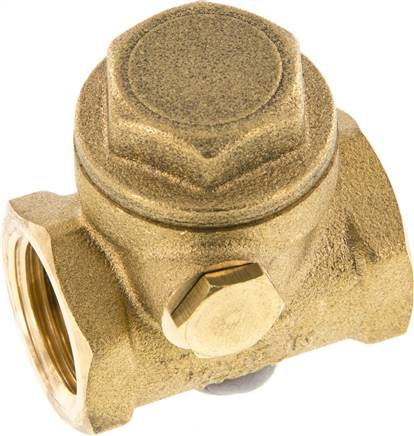

Werkstoffe:Gehäuse: Messing, Dichtung: NBR (bei weichdichtender Ausführung)Temperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, nicht aggressive, flüssige Medien, MineralöleAchtung:Nur für flüssige Medien geeignet. Klappe schließt durch Schwerkraft, daher nur horizontaler Einbau möglich!Weitere Eigenschaften:Ausführungmetallisch dichtendGG 1/2"L (mm)43H (mm)50PN (bar)12Gewicht180 g / Stk.

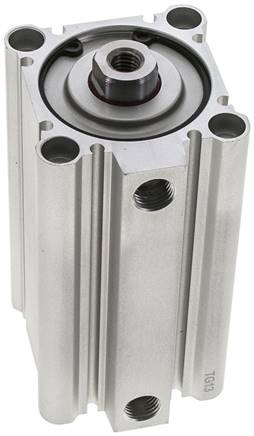

Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)80ReparatursätzeSQ 50 REPA (mm)48,5B (mm)40,5C (mm)15D (mm)20E (mm)64F (mm)10,5GG 1/4"HM 10J (mm)7,0K (mm)17L (mm)8,0M (mm)50N (mm)6,6O (mm)11 (8 tief)Q (mm)10,5Gewicht950 g / Stk.

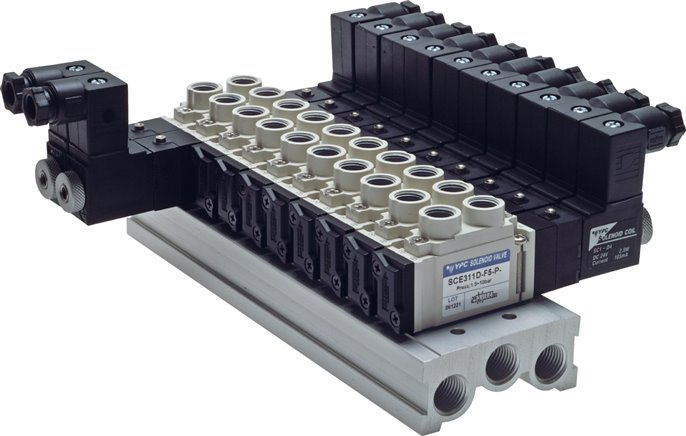

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen15BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht650 g / Stk.
Vorteile:•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:BauformGewindeanschlussAusführungFeder-öffnend, FKM-DichtungGewinde KugelhahnG 1/2"DN (mm)15Einbaulänge Kugelhahn (mm)75PN (bar)-0,9 bis 63ErsatzantriebePDE 002-FO-F03Gewicht1,4 kg / Stk.
Kugelhahn:Werkstoffe:PN 16: Gehäuse: GG25, Kugel: Stahlguss verchromt, Dichtung: PTFE / NBR; PN 40: Gehäuse: Stahlguss, Kugel: Edelstahl, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +120°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelVorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15)Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN40-PN16 (DIN)DN (mm)40Einbaulänge Kugelhahn (mm)140Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDD 006Gewicht7 kg / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-schließendpassend für Montageflansch ISO 5211F12Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Anschlussbild für Endschalterbox oder Stellungsregler-1130 x 30Luftanschluss (NAMUR)G 1/4"Baugröße130A (mm)125BM 12C (mm)27D (°)45VerschleißteilesatzPD 130 REPErsatzfedersatzPDE 130 REP FEDERGewicht26 kg / Stk.

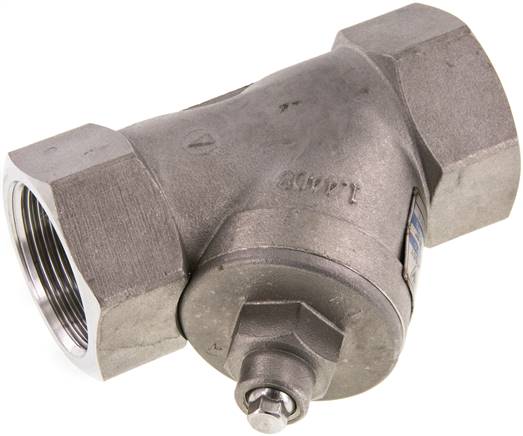

Werkstoffe:Körper1.4408, Dichtung: PTFE, Sieb: 1.4401Maschenweite:0,8 mmTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,99 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:0,25 mm Maschenweite -F, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M8Weitere Eigenschaften:GG 1-1/4"L (mm)110PN (bar)-0,99 bis 40Maschenweite0,8 mmH (mm)61,5Ersatzsieb 0,8 mmSFEV 114 ESErsatzsieb 0,25 mmSFEV 114 ES-FD (mm)35T (mm)42,0ErsatzdichtungenSF 114 ES REPGewicht950 g / Stk.

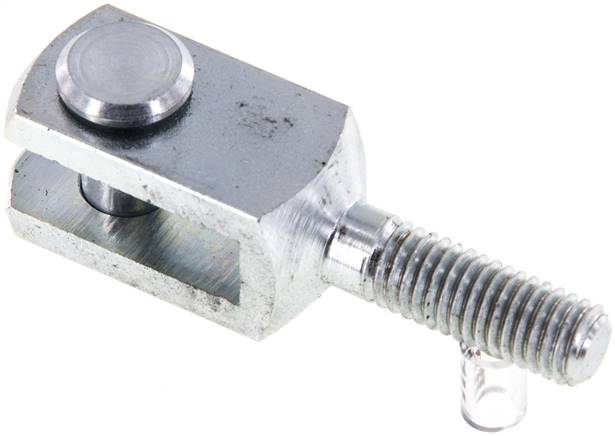

Werkstoffe:Stahl verzinktWeitere Eigenschaften:für Kolben Ø (mm)32 & 40AM 8B (mm)16C (mm)47D (mm)22E (mm)8F (mm)57G (mm)16H (mm)8GL (mm)20Gewicht47 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACSchaltung3/2-WegeFunktionstromlos geschlossen (NC)EntlüftungM 5DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 10Gewicht140 g / Stk.

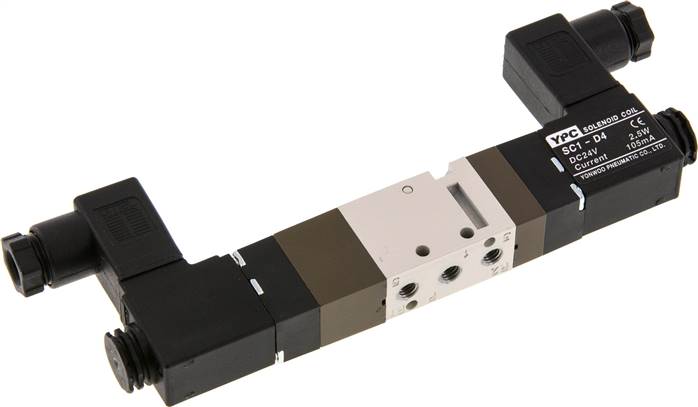

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungRechteckstecker SY100, mit LED und Schutzbeschaltung, inkl. FunktionMittelstellung belüftetGewindeG 1/8"Betriebsdruck (bar)2 - 10Durchfluss (L/min)490Symbolz_sf1310_bel_k.epsGewicht230 g / Stk.

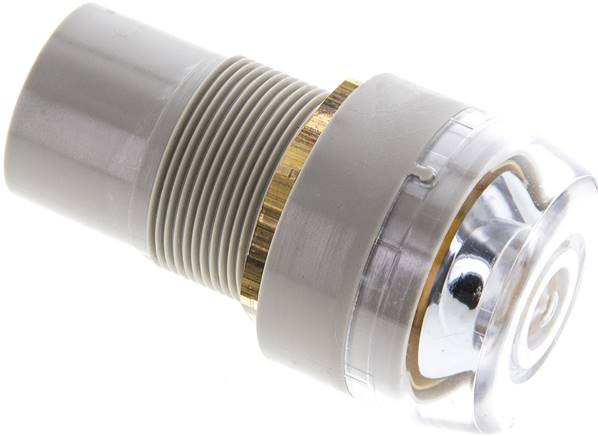

Werkstoffe:Körper: Acetalharz, Dichtungen: NBRMedien:geölte und ungeölte Druckluft sowie GaseBetriebsdruck:2 - 8 barTemperaturbereich:-5°C bis +50°CWeitere Eigenschaften:Anschluss fürSteckschlauch 4 mm Ø außenFarbe unter Druck (2 - 8 bar)gelbGewicht31 g / Stk.

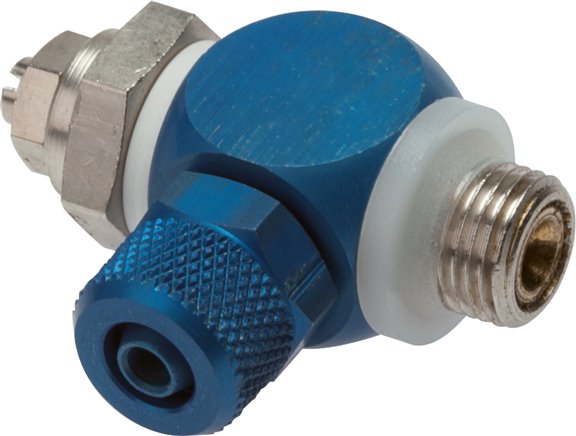

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Aluminium eloxiert, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewinde außenG 1/4"Schlauch Ø außen x innen (mm)6 x 4Gewicht47 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT1Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)164PN (bar)-0,9 bis 63ErsatzantriebePDE 025Gewicht12 kg / Stk.

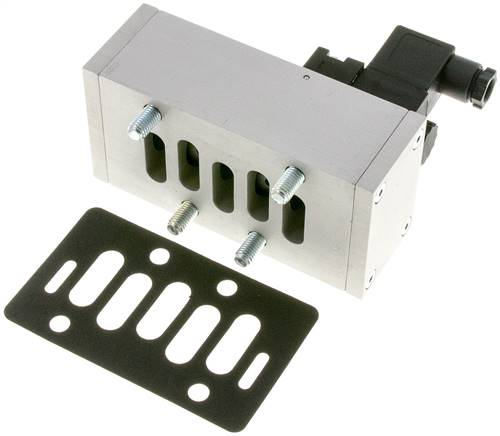

Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Lieferumfang:Ventil einschließlich Flanschdichtung und BefestigungsschraubenInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Luftfeder, **mechanische FederWeitere Eigenschaften:Steuerspannung48 V=Schaltung5/2-WegeFunktionFederrückstellung**ISO-Größe3Durchfluss (L/min)4.150Betriebsdruck (bar)2 - 10Symbolz_km511_k.epsGewicht1,1 kg / Stk.
Werkstoffe:Gehäuse und Kolben: Messing vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°C, mit FKM-Dichtung bis max. +150°CBetriebsdruck:-0,95 bis 10 barSteueranschluss:NAMUR & 2 x G 1/8" (IG)Medien:Wasser, Öl, Druckluft, Vakuum (max. -0,95 bar)Optional:FKM-Dichtung (-20°C bis max. +150°C) -V, magnetischer Endschalter -EB, ATEX-Zulassung II 2GD -EXVorteile:•Durchfluss wie bei pneumatisch angetriebenem Kugelhahn, •kurze Schaltzeiten, •kompakte Bauform, •Einbaulage beliebig, •sehr günstiger PreisWeitere Eigenschaften:WerkstoffMessingAusführungFeder-schließend, FKM-Dichtung (-20°C bis max. +150°C)GG 1-1/4"DN (mm)32L (mm)165H (mm)92Temperaturbereich (°C)-20 bis +150Steuerdruck (bar)4,2 - 8Dichtungssets (NBR)VIP 114 REP-NBRDichtungssets (FKM)VIP 114 REP-FKMGewicht3,1 kg / Stk.
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1 (Grundstellung geschlossen) oder Anschluss 3 (Grundstellung offen)Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchLuftfederGewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)1 - 10Steuerdruck* (bar)2 - 7Steueranschluss 12G 1/8"Gewicht800 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
