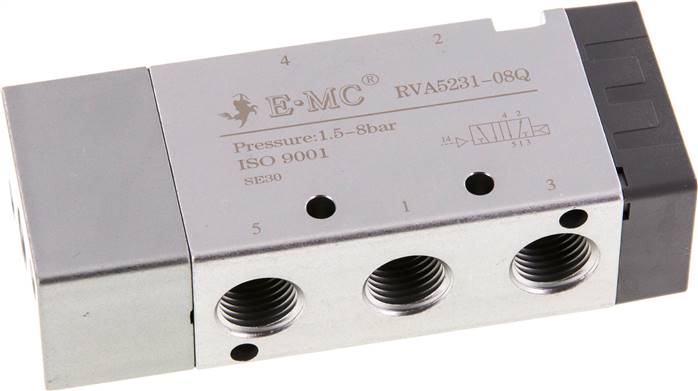

5/2-Wege Pneumatikventil mit Feder, G 1/4"
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchFederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)0 - 10Steuerdruck* (bar)3 - 10Steueranschluss 14G 1/8"Gewicht360 g / Stk.
Saugkorb für Rückschlagventil G 1-1/2", 1.4301 / Nylon
Werkstoffe:Typ 1.4301: Gewindeteil: Nylon 6, Filter: 1.4301, Typ 1.4401: Gewindeteil und Filter: 1.4401Weitere Eigenschaften:Werkstoff1.4301 / NylonGG 1-1/2"A (mm)83B (mm)57Maschenweite (mm)1,2Gewicht60 g / Stk.

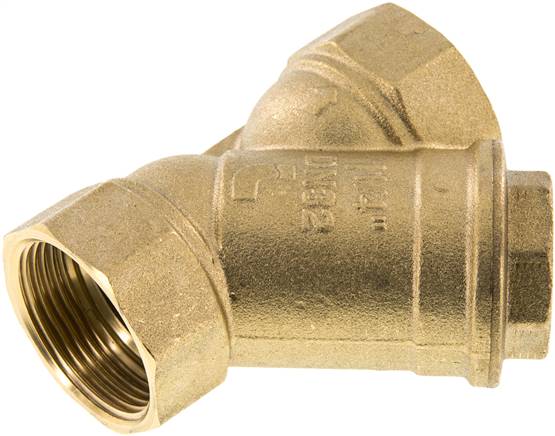

Schmutzfänger G 3/4", -0,99 bis 20bar, Messing
Werkstoffe:Körper: Messing, Dichtung: NBR, Sieb: 1.4301Maschenweite:0,5 mm, (G 2-1/2" bis 4": 0,8 mm)Temperaturbereich:-20°C bis +110°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Optional:0,2 mm Maschenweite (nur Typ Messing) -F*0,8mm MaschenweiteWeitere Eigenschaften:WerkstoffMessingGG 3/4"L (mm)70PN (bar)-0,99 bis 20Maschenweite0,5 mmH (mm)48Ersatzsieb 0,5 mm*SFEI 34 ESErsatzsieb 0,2 mmSFEI 34 ES-FD (mm)24T (mm)41,0Gewicht230 g / Stk.
3/2-Wege Magnetventil, G 1/8", 230 V AC, Federrückstellung (NC) 230V
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung230 V ACGewindeG 1/8"Hand-NotbetätigungneinNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4 (7) VAMagnetspuleNSymbolz_ms310_k.epsGewicht140 g / Stk.
ISO 15552-Zylinder, Kolben 32mm, Hub 500mm, ECO
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 500, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.4 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø32 mmHub500 mmAnschlussG 1/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM10x1,25Kolbenstangen-Ø12 mmKolbenstangengewindeM10x1,25KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).
ISO 6432-Zylinder, doppeltwirkend, Kolben 16mm,Hub 160mm -Eco-Line
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)160AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht210 g / Stk.
Winkel-Drosselrückschlagventil M 5-4mm,zuluftregelnd, Messing, Eco
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:AusführungzuluftregelndGM 5D (mm)4Gewicht14 g / Stk.

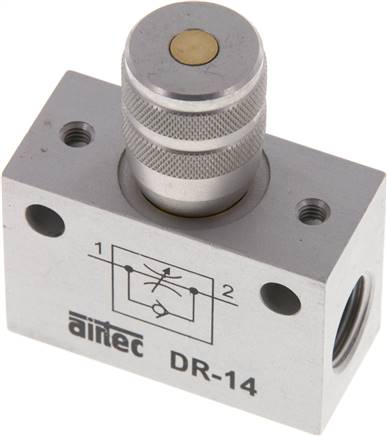

Block-Drosselrückschlagventil, G 1/4", mit Messingspindel (in aggressiven Umgebungen)
Temperaturbereich:0°C bis max. +60°C (mit Messingspindel: -20°C bis max. 80°C)Betriebsdruck:1 - 10 barWeitere Eigenschaften:Ausführungmit Messingspindel (in aggressiven Umgebungen)FunktionDrosselrückschlagventilGewindeG 1/4"Gewinde für SchalttafeleinbauM 20 x 1,5Durchfluss geregelt (L/min)0 - 550BefestigungsmutterGM 2015 MSVTemperaturbereich (°C)-20 bis +80Gewicht170 g / Stk.
Luft-Sparventil G 1/8"-G 1/8"
Temperaturbereich:-10°C bis +70°CBetriebsdruck:1 - 16 barDruckregelbereich:1 - 8 barMedien:Druckluft, neutrale GaseFunktion:•Der Arbeitsdruck wird in vielen Anwendungsfällen nur in einer Richtung benötigt. Folglich kann durch Reduzierung des Rückstelldrucks eine erhebliche Lufteinsparung erreicht werden. •Der eingestellte Druck bleibt auch bei sinkendem Eingangdruck konstant erhalten. •Wenn der Primärdruck von der Gewindeseite her angelegt wird, tritt an der Anschlussseite der eingestellte Druck aus. In entgegengesetzter Richtung kann die Druckluft durch einen Bypass ungedrosselt fließen. Der Druckregler kann also hinter einem Ventil eingesetzt werden.Weitere Eigenschaften:Ausführungmit InnengewindeP (AG)G 1/8"A (Gewinde)G 1/8"Gewicht60 g / Stk.
Zylinderschalter, 2-Leiter Solid-State Sensor, rote LED Typ ZSD 22
Werkstoffe:Körper: Kunststoff, Schraube: MetallAnschlussleitung:PUR-Kabel (Reed-Schalter: PVC-Kabel)Schutzart:IP 67Temperaturbereich:-10°C bis +70°CHinweis:Der Näherungsschalter mit Leuchtdiode wird zur berührungslosen Stellungsanzeige von Zylindern mit Magnetkolben eingesetzt. Die Befestigung erfolgt durch Einschieben in die Nut des Zylinders und Arretierung durch den Gewindestift.Verwendung:Universeller Einsatz für Zylinder mit durchgehender C-Nut, durchgehender und nicht durchgehender T-Nut (5 mm) und mit optionalem Spannband auch Rundzylinder Ø 8 - 63 mm.Vorteile:•kein Befestigungsmaterial notwendig für Zylinder mit C-Nut & T-Nut (5 mm), •ein Schalter passend für viele Produkte der meisten asiatischen Fabrikate (z.B. SMC), •mit beiliegendem Adapter passend für viele Produkte der meisten europäischen Fabrikate (z.B. Festo), •mit optionalem Spannband für Rundzylinder einsetzbarWeitere Eigenschaften:Ausführung2-Leiter Solid-State Sensor, rote LEDBetriebsspannung10 - 28 V DCSchaltungSchließermax. Schaltstrom/ Leistung50 mA/1,4 WAnschlussleitung3 mtr., 2 x 0,1 mm²Gewicht28 g / Stk.
Rückschlagventil (leicht), G 3/8", PN 12, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBR, Ventil: PA 6Temperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, Mineralöle, DruckluftWeitere Eigenschaften:WerkstoffMessing vernickeltGG 3/8"L (mm)46,5D (mm)34,5SW (mm)21PN (bar)12ca. Öffnungsdruck (bar)0,02Gewicht135 g / Stk.
3/2-Wege (NC/NO) Endschalter mit Nocke, G 1/8"
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC/NO)BetätigungNockeGewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)320Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)27,00Gewicht95 g / Stk.
Ersatzmembrane aus EPDM für ELP/ELPH Eco (NC) ELP 10
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:AusführungErsatzmembrane aus EPDM für ELP/ELPHDichtungenEPDMMedientemperatur (°C)-10 bis +120Gewicht22 g / Stk.
Messing-Kugelhahn, Direktmontageflansch G 1-1/2", -0,9 bis 40bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2", •Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren, •silikonfrei gefertigt (G 1/2" - G 2")Weitere Eigenschaften:GG 1-1/2"DN (mm)40L (mm)120PN (bar)-0,9 bis 40ISO 5211F05 (Vierkant 11)Temperaturbereich (°C)-20 bis +160Gewicht1,9 kg / Stk.
2/2-Wege Messing-Magnetventil G 1/2" 230 V Eco (NO)
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung230 VFunktionstromlos geöffnet (NO)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 13DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleZErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +80Gewicht550 g / Stk.

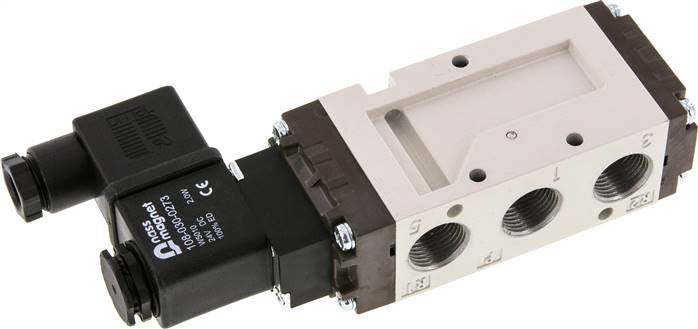

5/2-Wege Magnetventil, G 3/8", Federrückstellung, 230 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACFunktionFederrückstellungGewindeG 3/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)2.000Symbolz_sf1110_fed_k.epsGewicht370 g / Stk.

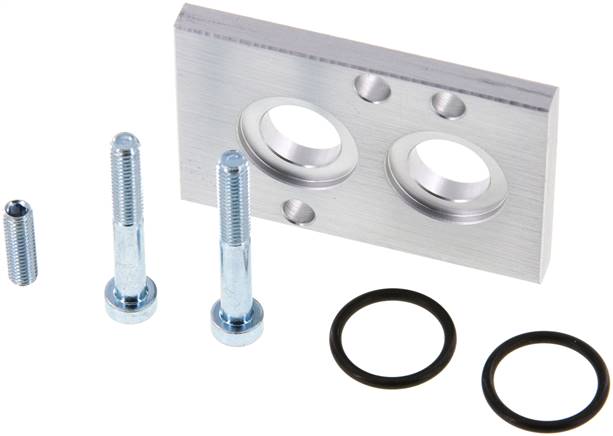

NAMUR Adapterplatte, Distanzplatte (6 mm)
Werkstoffe:Körper: Aluminium eloxiert, Drosseln: Messing vernickelt, Dichtung: NBRVorteile:•genaue Einstellung der Öffnungs- oder Schließgeschwindigkeit des Antriebs, •bei Antrieben mit Federrückstellung (3/2-Wege) kann auch die Rückstellgeschwindigkeit eingestellt werdenWeitere Eigenschaften:FunktionDistanzplatte (6 mm)Bauhöhe (mm)6Gewicht47 g / Stk.

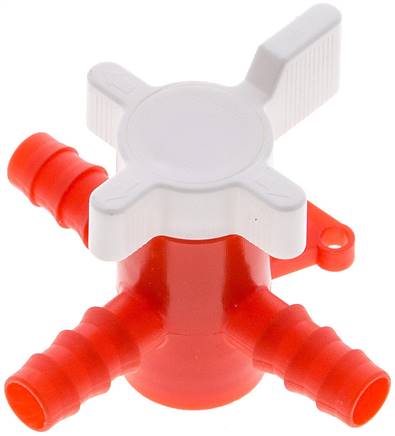

3-Wege Labor-Schlauchhahn (PE/PP), 10 mm, T-Bohrung
Werkstoffe:Gehäuse: Polypropylen, Küken und Griff: PolyethylenTemperaturbereich:0°C bis +40°CBetriebsdruck:0 bis 1 barWeitere Eigenschaften:Schlauch Ø innen (mm)10DN (mm)8Gewicht13 g / Stk.

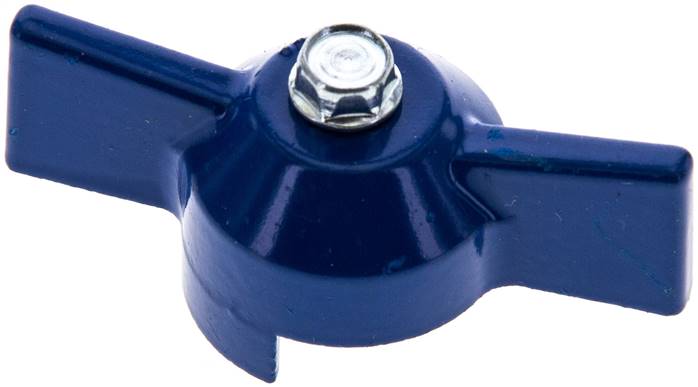

Kombigriff-blau, Größe 2, Knebel (Aluminium lackiert)
*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbeblauAusführungKnebel (Aluminium lackiert)Kombigröße2Gewicht15 g / Stk.
Fußventil (leicht) G 1-1/4", Edelstahl
Werkstoffe:Gehäuse: 1.4301, Dichtung: FKM, Saugkorb: Gewindeteil und Sieb: 1.4401Temperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, MineralöleWeitere Eigenschaften:GG 1-1/4"L (mm)154ca. Öffnungsdruck (bar)0,03Gewicht340 g / Stk.

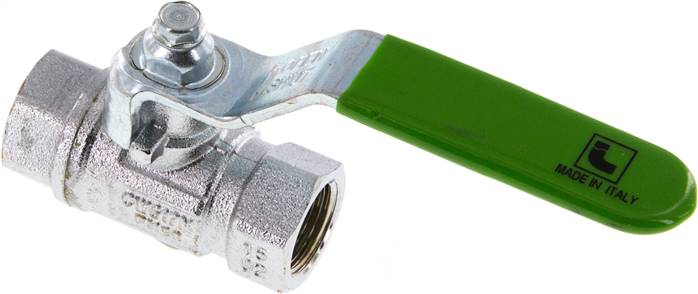

Messing-Kugelhahn, Rp 3/8", -0,9 bis 50bar, für Trinkwasser
Werkstoffe:Gehäuse: Messing vernickelt, Hebel: Stahl verzinkt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Trinkwasser, Wasser, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar), - langer Griff in rotWeitere Eigenschaften:Gewinde GRp 3/8"DN (mm)10L (mm)52,4PN (bar)-0,9 bis 50H (mm)41,5R (mm)85,5Ersatzgriff FlachstahlKOMBI 1 F GRUNKnebelgriffKOMBI 1 K GRUNGewicht150 g / Stk.
Hochdruck-Kugelhahn, Stahl, G 1/2", 0 bis 500bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:GewindeG 1/2"DN (mm)13L (mm)84PN (bar)0 bis 500SW (mm)9Ersatzgriffe geradeG KH SW9Ersatzgriffe gekröpftG KH SW9 GKGewicht600 g / Stk.

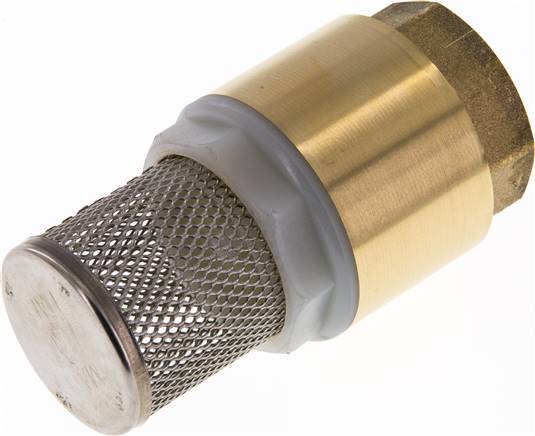

Fußventil (leicht) G 1", Messing
Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBR, Ventil: PA 6, Saugkorb: Gewindeteil: Nylon 6, Filter: 1.4301Temperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, MineralöleWeitere Eigenschaften:GG 1"L (mm)92ca. Öffnungsdruck (bar)0,02Gewicht210 g / Stk.
Edelstahl-Kugelhahn, Eco-Line leicht, R 3/8" / Rp 3/8", 0 bis 63bar
Edelstahlkugelhahn, 2-teilig, Innen-/Außengewinde, G 3/8, DN 10, Betriebstemperatur -20 °C bis 180 °C, PN max. 63 barTechnische Daten:GehäuseEdelstahl 1.4408Betriebstemperatur min.-20 °CBetriebstemperatur max.180 °CKugelEdelstahl 1.4401KugeldichtungPTFE (15% glasfaserverstärkt)SpindelabdichtungPTFEHandhebelEdelstahl 1.4301, mit KunststoffüberzugGewindeG 3/8DN10PN63 barGewindenormG-Gewinde nach DIN EN ISO 228-1A95 mmB50 mmL58 mmC Ø10 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 277. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 277 (siehe Downloads).
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
