Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 25, Hub 60, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø25 mmHub60 mmAnschlussM5KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM6x1,0KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Schalttafeleinbau:Lochdurchmesser: 14,5 mm, Blechdicke: max. 4,5 mmWeitere Eigenschaften:GG 1/8"DN (mm)5PN (bar)-0,99 bis 20L (mm)28,5H1 (mm)33,5H2 (mm)15,5R (mm)19Gewicht70 g / Stk.
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Griffschraube: 1.4301, Dichtung: PTFE / FKM, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Weitere Eigenschaften:AusführungInnengewindeGewinde GG 1/8"Gewinde G-1G 1/8 (IG)DN (mm)5L (mm)39PN (bar)0 bis 63H (mm)27R (mm)22Gewicht110 g / Stk.
Werkstoffe:Gehäuse: Messing vernickelt, Feder: Edelstahl, Dichtung: NBR, Kugel: Edelstahl AISI 420Temperaturbereich:-10°C bis max. +85°COptional:FKM-Dichtung (-10°C bis max. +130°C) -VWeitere Eigenschaften:Ausführungmit FederDichtungenNBRAußengewindeR 1/4"InnengewindeRp 1/4"L (mm)32SW (mm)17Einbaulagebeliebigca. Öffnungsdruck (bar)0,1Temperaturbereich (°C)-10 bis +85Gewicht37 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)63,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht500 g / Stk.
Temperaturbereich:0°C bis +60°CBetriebsdruck:2 - 10 barLieferumfang:Ventil inkl. BefestigungsmutterWeitere Eigenschaften:FunktionDrosselventilGewindeG 1/4"Gewinde für SchalttafeleinbauM 12 x 0,75Durchfluss geregelt (L/min)8 - 435Durchfluss ungeregelt (L/min)850Baulänge (mm)40Gewicht90 g / Stk.

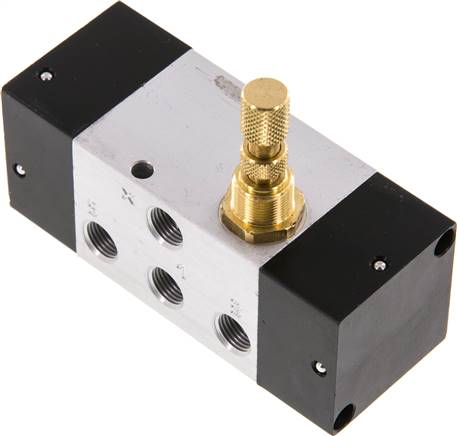

Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss 1Funktion:Typ VZ 18 512 B (Reaktion: verzögert, Rücksetzung: sofort): Ein Dauersignal auf Anschluss X bewirkt nach der eingestellten Zeit ein Umschalten des Ventils. Steht an Anschluss X kein Signal mehr an, so schaltet das Ventil wieder in die Ausgangsstellung zurück.Typ VZ 18 513 B (Reaktion: sofort, Rücksetzung: verzögert): Ein Dauersignal auf Anschluss X bewirkt ein sofortiges Umschalten des Ventils. Nach der eingestellten Zeit schaltet das Ventil in die Ausgangsstellung zurück. Steht am Anschluss X kein Signal mehr an, so schaltet das Ventil ebenfalls in die Ausgangsstellung zurück.Weitere Eigenschaften:GewindeG 1/8"Durchfluss (L/min)530Betriebsdruck (bar)3 - 10Zeitbereich (s)1 - 10FunktionReaktion verzögertGewicht290 g / Stk.

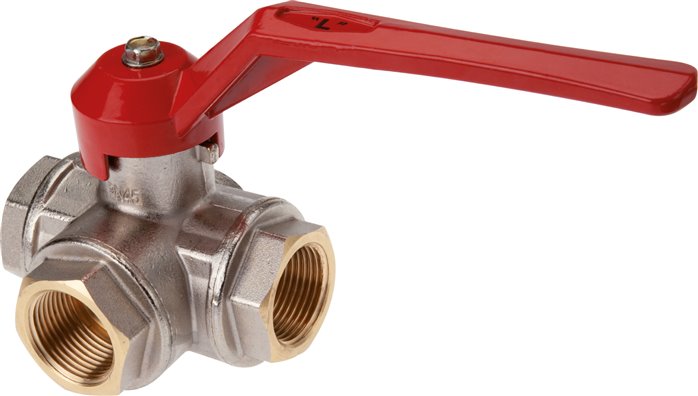

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (G 2-1/2": PTFE / NBR)Temperaturbereich:-10°C bis max. +120°CSchaltstellung:Kann durch Versetzen des Handgriffes verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe (kein Benzin), Heizöl, Lösungsmittel, schwache Säuren und Laugen.Weitere Eigenschaften:AusführungErsatzgriffGewicht125 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geschlossen (NC)GewindeG 1/8"DichtungenFKMBetriebsdruck (bar)0 - 16DN (mm)2,2L (mm)38kv-Wert* (L/min)2,4MagnetspuleGMedientemperatur (°C)-10 bis +130Gewicht310 g / Stk.

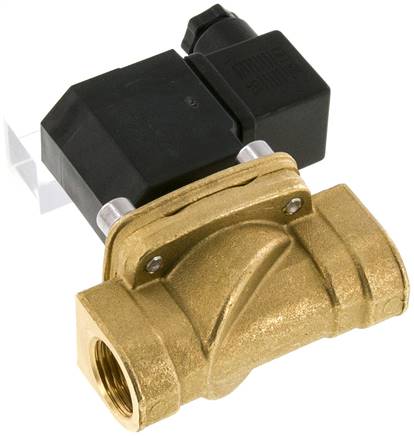

Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)-0,95 - 16DN (mm)16L (mm)68,5kv-Wert* (L/min)70MagnetspuleGMedientemperatur (°C)-10 bis +90Umgebungstemperatur (°C)max. +50Gewicht650 g / Stk.
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 3/4"EntlüftungsgewindeM 5DN (mm)20L (mm)64PN (bar)-0,98 bis 14H (mm)60R (mm)117Passender SchalldämpferSD 50Gewicht390 g / Stk.

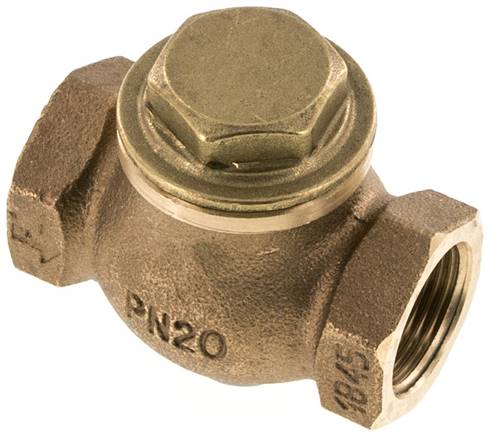

Werkstoffe:Gehäuse: Rotguss, Schraube: Messing, Dichtung: PTFETemperaturbereich:Wasser: -10°C bis max. +100°C, Sattdampf: 9 bar bis max. +180°CÖffnungsdruck:0,01 - 0,03 barEinbaulage:Nur horizontal!Weitere Eigenschaften:GG 3/4"L (mm)70H (mm)40PN (bar)20Gewicht450 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (MS 20 310: -0,95 bis 8 bar)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungWeitere Eigenschaften:FunktionFederrückstellung (NC)Steuerspannung24 V=GewindeG 1/8"Hand-NotbetätigungneinNennweite (mm)1,4Durchfluss (L/min)56Leistungsaufnahme (Anzug)4,2 WMagnetspuleNSymbolz_ms310_k.epsGewicht135 g / Stk.

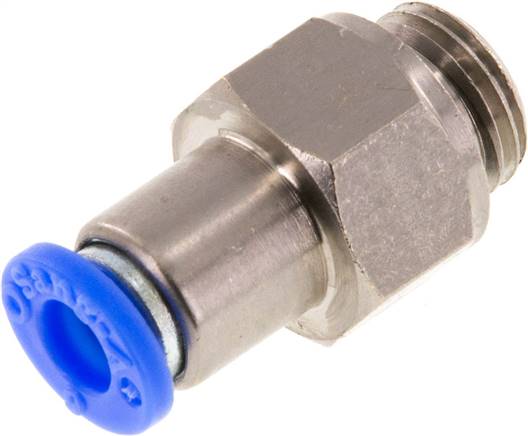

Werkstoffe:Körper: Messing vernickelt / PBT / Aluminium, Ventil: Aluminium, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC vernickelt, Lösering PBT (bei der Monatage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:0°C bis +60°CBetriebsdruck:-0,95 bis 10 barÖffnungsdruck:max. 0,2 barFunktionsprinzip:Die Rückschlagventile verhindern einen Rückfluss des Luftstromes.Medien:Druckluft, neutrale GaseVorteile:•sehr kompakte Bauform, •günstiger Preis*Werkstoff AluminiumWeitere Eigenschaften:AusführungDurchfluss vom Schlauch zum GewindeGG 1/4"D (mm)6Gewicht30 g / Stk.
Beschreibung:Steckverbinder nach DIN 43650 / EN 175301-803 / IndustrienormTemperaturbereich:-40°C bis +125°CSpannung:max. 250 V AC / 300 V DC, max. 6 A (Steckergröße 3: max. 10 A)Schutzart:IP 65Lieferumfang:Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)Verwendung:Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:AusführungStandardSteckergröße3NormDIN/EN-AFarbeschwarzAnzahl Kontakte2 & PEHöhe (mm)28KabelanschlussM 16 x 1,5Gewicht21 g / Stk.
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht´s zum Schneider ErsatzteilkatalogUnser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-Werkzeuge Eigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.

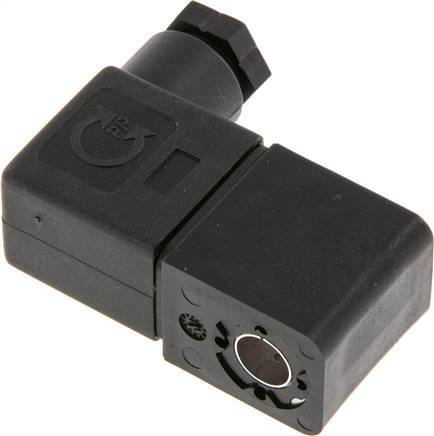

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformMSpannung230 V ACLeistung3,6 - 4,1 VASteckergröße1Außenabmessung (mm)22 x 30 x 29Abstand Ankerbohrungen L (mm)28Ankerbohrungen unten D1 (mm)9,1Ankerbohrungen oben D2 (mm)8,1Ansenkung unten D3 (mm)10,3Ansenkung oben D4 (mm)16,0Gewicht75 g / Stk.
2 Innengewinde Geeignet für Druckluft, unaggressive Öle Gehäuse Pressmessing vernickelt, Kugel Messing hartverchromt, Kugeldichtung Teflon, Schalthebel Alu-Druckguss lackiert Mit vollem Durchgang Temperaturbeständig von -30°C bis +120°C Mit Kennzeichnung nach gesetzlicher Vorschrift Technische Daten Nenndruck 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar**), -langer Griff in rot*keine DIN-Länge, **nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungKnebelgriffGewinde GRp 3/8"DN (mm)10L (mm)52,4PN (bar)-0,9 bis 50H (mm)37R (mm)24Ersatzgriff KnebelKOMBI 1 K ROTStandardgriffKOMBI 1 S ROTGriff langKOMBI 1 L ROTFlachstahlgriffKOMBI 1 F ROTGewicht125 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)25AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht115 g / Stk.
Werkstoffe:Gehäuse: Messing vernickelt, Feder: Edelstahl, Dichtung: NBR, Ventilstößel: Messing (ab G 3/8": POM)Temperaturbereich:-10°C bis max. +95°C (M 5 bis G 1/4": bis max. +60°C)Optional:FKM-Dichtung (-5°C bis max. +110°C) -VWeitere Eigenschaften:GG 1/2"L (mm)55D (mm)35PN (bar)20ca. Öffnungsdruck (bar)0,025Temperaturbereich (°C)-10 bis +95Gewicht160 g / Stk.

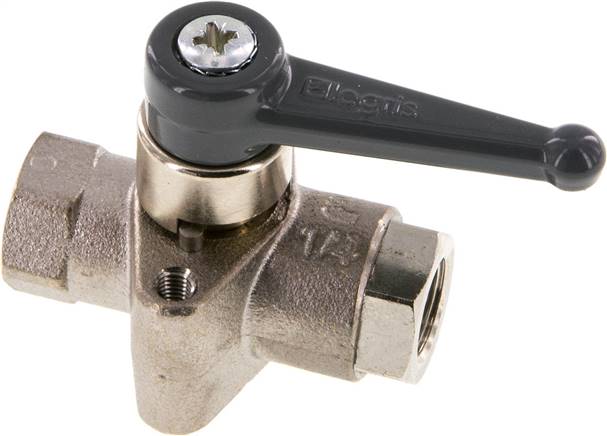

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing poliert, Dichtung: PA / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)Weitere Eigenschaften:GG 1/4"DN (mm)7L (mm)53PN (bar)-0,98 bis 40H (mm)31H1 (mm)24R (mm)48A (mm)31BefestigungsgewindeM 5Gewicht220 g / Stk.

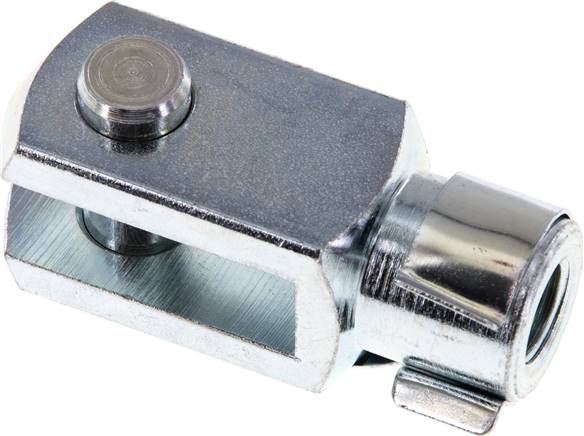

*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)40AM 12 x 1,25B (mm)24C (mm)48D (mm)33E (mm)12F (mm)62G (mm)24H (mm)12Gewicht150 g / Stk.
