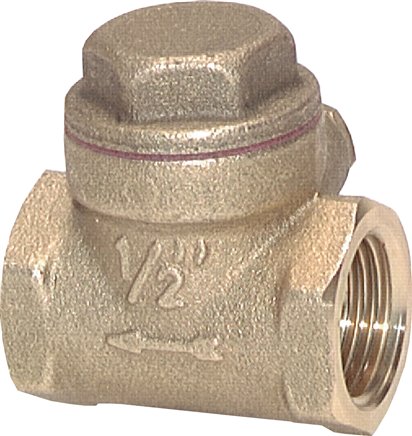

Werkstoffe:Gehäuse: Messing, Dichtung: NBR (bei weichdichtender Ausführung)Temperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, nicht aggressive, flüssige Medien, MineralöleAchtung:Nur für flüssige Medien geeignet. Klappe schließt durch Schwerkraft, daher nur horizontaler Einbau möglich!Weitere Eigenschaften:Ausführungmetallisch dichtendGG 2-1/2"L (mm)119H (mm)128PN (bar)8Gewicht2 kg / Stk.

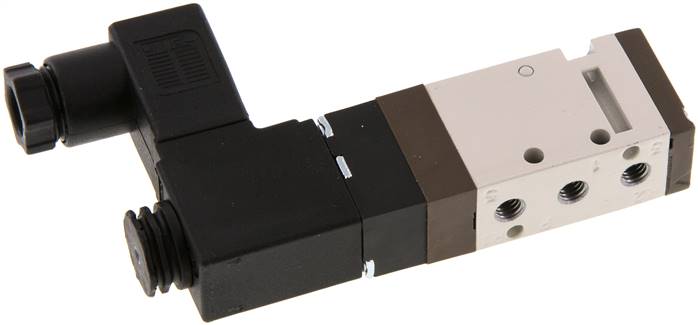

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungRechteckstecker SY100, mit LED und Schutzbeschaltung, inkl. FunktionMittelstellung geschlossenGewindeG 1/8"Betriebsdruck (bar)2 - 10Durchfluss (L/min)490Symbolz_sf1310_gesp_k.epsGewicht240 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=Schaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)8Betriebsdruck (bar)0 - 15Gewicht145 g / Stk.
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:Zuluft & Abluft: 4 x G 1/8", Abgänge: M 5Weitere Eigenschaften:Stationen (Stk)10BeschreibungReihenleiste für YSV20Gewicht340 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT4Gewinde KugelhahnG 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)76PN (bar)0 bis 40ErsatzantriebePDD 001

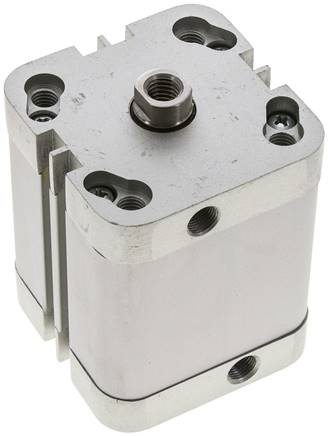

Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)40AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht600 g / Stk.

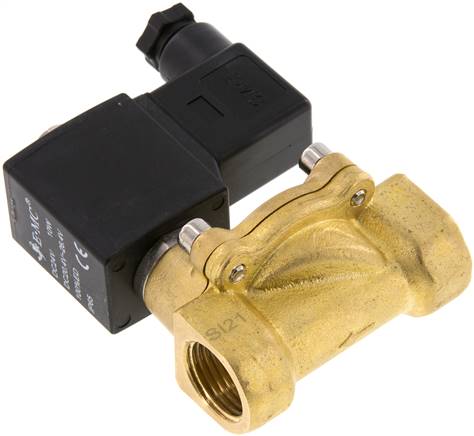

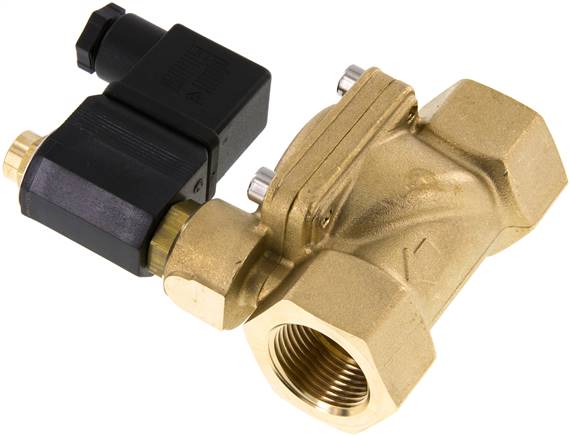

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung24 V=Funktionstromlos geöffnet (NO)GewindeG 1/2"DichtungenEPDMBetriebsdruck (bar)0,5 - 13DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleZErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +120Gewicht550 g / Stk.

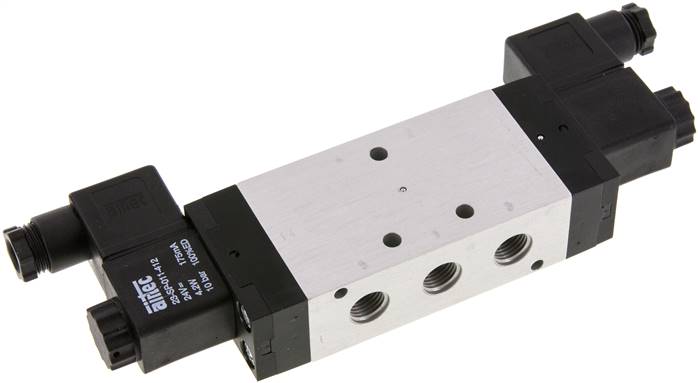

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannungen12 V=FunktionMittelstellung geschlossenGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.500Betriebsdruck (bar)3 - 10Symbolz_m530hn_k.epsGewicht550 g / Stk.
Werkstoffe:Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBRTyp 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKMTemperaturbereich:-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)Steuerdruck:4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"Durchflussrichtung:Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.Optional:Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A****Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"Weitere Eigenschaften:Gewicht105 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellungGewindeM 5Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)190Symbolz_sf1110_fed_k.epsGewicht95 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung48 V ACFunktionstromlos geöffnet (NO)GewindeG 3/4"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)21,0L (mm)82kv-Wert* (L/min)100,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht750 g / Stk.

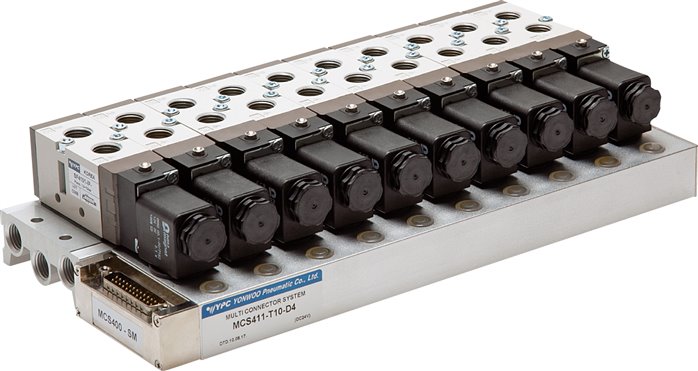

Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF4000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)12BeschreibungTerminalbox ohne SprungmodulA (mm)358,5B (mm)346,5Mehrfachanschlussplatte (Luft)MF4500-12Gewicht700 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungPositioniersystem 0-10V / 4-20mABauformGewindeanschlussSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 3"DN (mm)80Einbaulänge Kugelhahn (mm)205PN (bar)-0,9 bis 63Stellzeit (s)13ErsatzantriebeELU 230-4Gewicht14 kg / Stk.
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)250AusführungStandardA1 (mm)20B1 (mm)7B2 (mm)35D1 (mm)45D2 (mm)12D3M 30 x 1,5D4 (mm)38D5 (mm)30D6 (mm)33,6D7M 8 x 1E1G 1/8"K1M 10L1 (mm)148L2 (mm)47L3 (mm)78L4 (mm)30L5 (mm)14SW (mm)10W1 (mm)38Gewicht850 g / Stk.

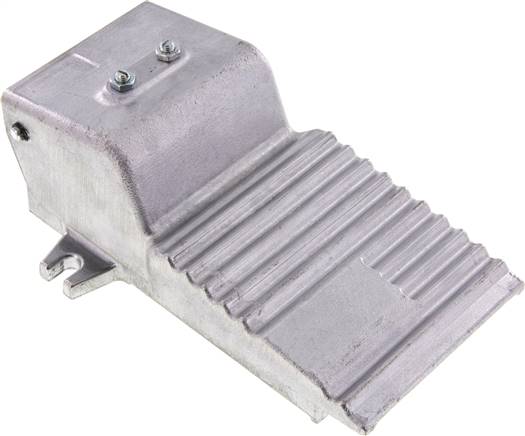

Werkstoffe:Ventil: Aluminium, Körper: Kunststoff (Typ Heavy Duty: Aluminium), Fußpedal: Aluminium (Typ Standard: Kunststoff)Temperaturbereich:-10°C bis +60°CBetriebsdruck:2,5 - 10 bar (Baureihe Heavy Duty: 0 - 10 bar)Medien:geölte und ungeölte, gefilterte Druckluft* Standardstellung ist NO. Durch Tausch von zwei Verschlussstopfen (4 -> 2 & 5 -> 3) auch als NC verwendbar.Weitere Eigenschaften:Schaltung3/2-WegeFunktionFederrückstellungBaureiheHeavy DutyGewindeG 1/4"Durchfluss (L/min)600Symbolz_f314_k.epsBetriebsdruck (bar)0 - 10Gewicht950 g / Stk.
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendGewinde KugelhahnG 1-1/4"DN (mm)32Einbaulänge Kugelhahn (mm)110PN (bar)-0,9 bis 40ErsatzantriebePDD 006-VK11Medientemperatur (°C)-20 bis +160Gewicht2,7 kg / Stk.

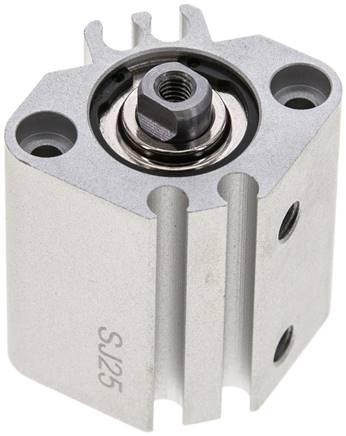

Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)5ReparatursätzeSQ 16 REPA (mm)34,0B (mm)30,5C (mm)8D (mm)8E (mm)38F (mm)5,5GM 5HM 4K (mm)6L (mm)3,5M (mm)28N (mm)3,5O (mm)6,5 (3,5 tief)Q (mm)10,0S (mm)29,5U (mm)15V (mm)29Gewicht80 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT1Gewinde KugelhahnG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)88PN (bar)-0,9 bis 63ErsatzantriebePDD 002-F03Gewicht1,8 kg / Stk.

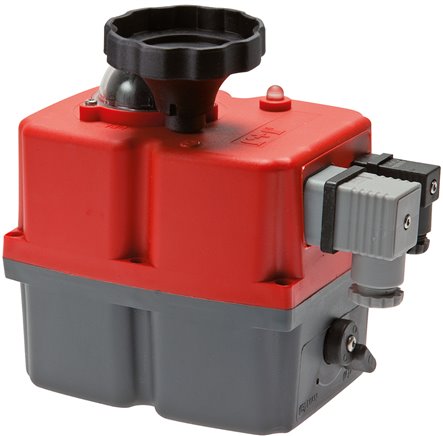

Beschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 24 - 240 V AC / 24 - 135 V DC (Sanitär- und Sonder-Industrieantrieb: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)Einschaltdauer:75%Einbaulage:beliebig, aber nicht über KopfNachrüstsätze für Universal-Industrieantrieb:•"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall•Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3%, Schaltstellung NC oder NO (Umstellung durch Jumper)Vorteile:•Universal-Anbauflansch nach ISO 5211 passend für mehrere Anschlussbilder und Vierkantabessungen, •Handnotbetätigung, •2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •im Antriebsgehäuse integrierte Heizung, •Universal-Industrieantrieb kann mittels Nachrüstsatz mit Positioniersystem oder "Battery Safety Return" ausgestattet werden*max. Drehmoment (nicht für kontinuierlichen Betrieb), **nicht für Baugröße 6 und 7Weitere Eigenschaften:AusführungUniversal-Industrieantrieb mit Battery Safety ReturnSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)passend für Montageflansch ISO 5211F03 / F04 / F05Vierkant (C)9 / 11 / 14Baugröße3Stellzeit (s)9Arbeitsdrehmoment35 Nm (38 Nm*)A (mm)50BM 6D (°)45
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN32-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)32Einbaulänge (mm)32Betriebsdruck Flüssigkeiten (ungefährliche) (bar)6Betriebsdruck Flüssigkeiten (gefährliche) (bar)6Betriebsdruck Gase (ungefährliche) (bar)6Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDD 006-VK11

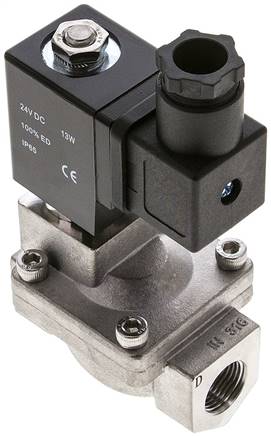

Werkstoffe:Körper: 1.4408, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CLeistungsaufnahme:Gleichstrom: 13 W, Wechselstrom: 22 VA (Anzug: 40 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:P (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege ES-MagnetventilSpannung12 V=Funktionstromlos geschlossen (NC)GewindeG 3/8"Betriebsdruck (bar)0,5 - 16DN (mm)13L (mm)66kv-Wert* (L/min)64,0Ersatzmembrane NBRSLP 38 MEM NErsatzmembrane FKMSLP 38 MEM VErsatzmembrane EPDMSLP 38 MEM EPGewicht750 g / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F05 (Vierkant 11)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße12A (mm)50BM 6C (mm)14D (°)45VerschleißteilesatzPD 012 REPErsatzfedersatzPDE 012 REP FEDERGewicht2,8 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen6AbgängeM 5 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)141,5L (mm)133,5P (mm)11,5R (mm)25S (mm)59,5
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geöffnet (NO)GewindeG 1-1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)400,0MagnetspuleGHMedientemperatur (°C)-10 bis +85Gewicht2,8 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
