Messing-Minikugelhahn G 1/4" Innengewinde / Außengewinde, PN 15, Flügelgriff
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM, silikonfrei gefertigtTemperaturbereich:-20°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)*max. Betriebsdruck in Abhängigkeit der Temperatur: bis 30°C = 15 bar, bis 60°C = 11 bar, bis 90°C = 7,5 barWeitere Eigenschaften:AusführungInnengewinde / AußengewindeGewinde GG 1/4"Gewinde G-1G 1/4 (AG)DN (mm)8L (mm)41,5PN (bar)-0,98 bis 15H (mm)31,5R (mm)39Gewicht100 g / Stk.
Flachdichtung für Stecker Größe 3 (DIN / EN - A)
Beschreibung:Elastomerdichtungen für Normstecker nach DIN 43650 / EN 175301-803 / IndustrienormAchtung:Profildichtungen erhöhen die Steckeraußenabmessungen um ca. 2 mm. Wir empfehlen, die Einbausituation vor Verwendung zu prüfen!*Profildichtung auch für DIN/EN-Stecker geeignetWeitere Eigenschaften:AusführungFlachdichtungpassend für Steckergröße3 (DIN / EN - A)Gewicht1.7 g / Stk.
Rückschlagventil R 1/2ixR 3/8a f. SRI DGKG467033
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht es zum Schneider ErsatzteilkatalogUnser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
1-teiliger Edelstahl-Kugelhahn, G 3/8", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4": VHS 40)Weitere Eigenschaften:GewindeG 3/8"DN (mm)7L (mm)44PN (bar)0 bis 63H (mm)33R (mm)88Gewicht95 g / Stk.
5/2-Wege Pneumatikventil, G 1/8" (Pilot M5), Federrückstellung
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftWeitere Eigenschaften:Schaltung5/2-WegeFunktionFederrückstellungGewindeG 1/8 (Pilot M5)Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbolz_av110_fed_k.epsGewicht100 g / Stk.
Drosselrückschlagventil G 1/8", abluftregelnd (B), Messing
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube (mit Schraubendreher einstellbar)GewindeG 1/8"Gewicht33 g / Stk.
Messing-Minikugelhahn mit Entlüftungsbohrung G 3/8", PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,99 bar)Weitere Eigenschaften:GG 3/8"DN (mm)8L (mm)42PN (bar)-0,99 bis 20H (mm)22R (mm)19Entlüftungsbohrung (mm)3,0Gewicht70 g / Stk.

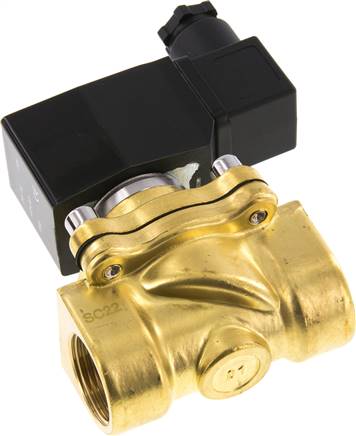

2/2-Wege Messing-Magnetventil G 1/2" 230 V Eco (NC)
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung230 VFunktionstromlos geschlossen (NC)GewindeG 1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleYErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +80Gewicht550 g / Stk.

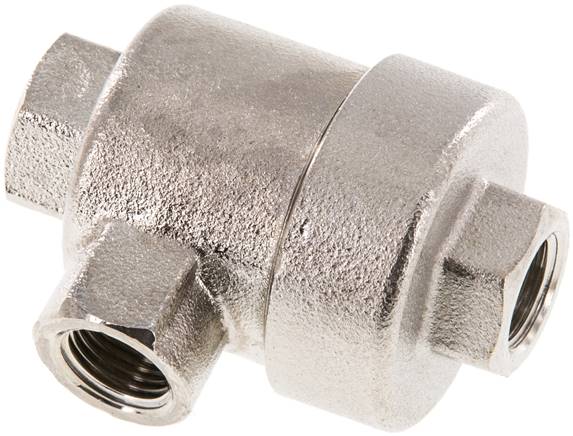

Schnellentlüftungsventil G 1/8", Standard
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 1/8"Gewinde PG 1/8"Gewinde RG 1/8"Belüftung P -> A (L/min)650Entlüftung A -> R (L/min)1.100ErsatzmembraneSV 18 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht85 g / Stk.
Rückschlagventil RV-G1/2i DGKE770092
T-Form Beidseitig Innengewinde Vitondichtung Bis 16 bar Druck Öffnungsdruck 0,5 - 0,8 bar Technische Daten Anschluss G1/2
Rückschlagventil (Messing) G 1/2" (AG), PN 16
Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: FKM, Ventil: MessingTemperaturbereich:-25°C bis max. +180°C (G 3/4" & G 1": -10°C bis max. + 180°C)Einsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, Mineralöle, DruckluftWeitere Eigenschaften:GG 1/2 (AG)L (mm)68SW (mm)24ca. Öffnungsdruck (bar)0,4Temperaturbereich (°C)-25 bis +180Gewicht145 g / Stk.
Messing-Kugelhahn, Eco-Line, R 1" / Rp 1", 0 bis 25bar -Eco-Line
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 1"G2 (Innengewinde)Rp 1"DN (mm)23L (mm)74,5PN (bar)0 bis 25H (mm)54R (mm)113ErsatzgriffeG KH 10 B EGewicht450 g / Stk.

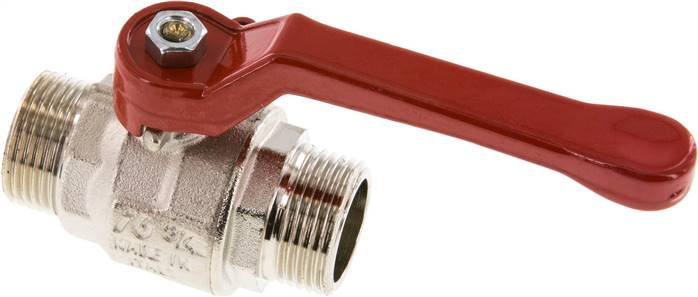

Messing-Kugelhahn, G 3/4" (Außengewinde), -0,9 bis 40bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +95°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Kraftstoffe und Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:GG 3/4"DN (mm)20L (mm)65PN (bar)-0,9 bis 40H (mm)48R (mm)95Gewicht260 g / Stk.

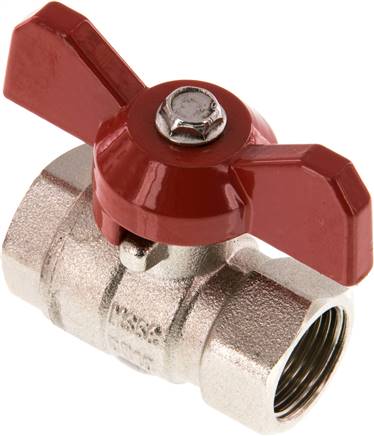

Messing-Kugelhahn, Eco-Line, Rp 3/8", 0 bis 25bar -Eco-Line, Knebelgriff
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungKnebelgriffGewinde GRp 3/8"DN (mm)10L (mm)41PN (bar)0 bis 25H (mm)38R (mm)75Gewicht95 g / Stk.
Messing-Kugelhahn, Eco-Line, Rp 1/2", 0 bis 25bar -Eco-Line, Knebelgriff
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungKnebelgriffGewinde GRp 1/2"DN (mm)14L (mm)48,5PN (bar)0 bis 25H (mm)43R (mm)85Gewicht155 g / Stk.

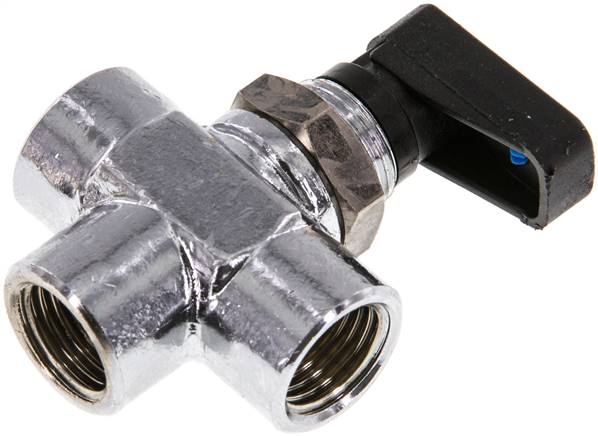

3-Wege T-Kugelhahn, Messing, T-Bohrung, G 1/8", PN 20
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Schalttafeleinbau:Lochdurchmesser: 14,5 mm, Blechdicke: max. 4,5 mmWeitere Eigenschaften:AusführungT-BohrungGG 1/8"DN (mm)5L (mm)35PN (bar)-0,99 bis 20H1 (mm)33,5H2 (mm)15,5R (mm)19Gewicht75 g / Stk.

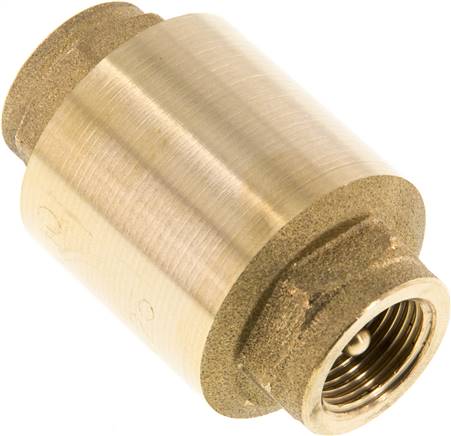

Rückschlagventil (Vakuum), G 3/8", PN 25, Messing
Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBRTemperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, GrobvakuumWeitere Eigenschaften:GG 3/8"L (mm)55D (mm)34,5SW (mm)23PN (bar)25ca. Öffnungsdruck (bar)0,02Gewicht190 g / Stk.
Labor-Rückschlagventil 6 - 8mm Schlauch, PN 4
Werkstoffe:Polypropylen (zugelassen nach FDA 21 CFR 177.1520)Temperaturbereich:0°C bis +40°CWeitere Eigenschaften:Schlauch Ø innen (mm)6 - 8Gewicht6 g / Stk.

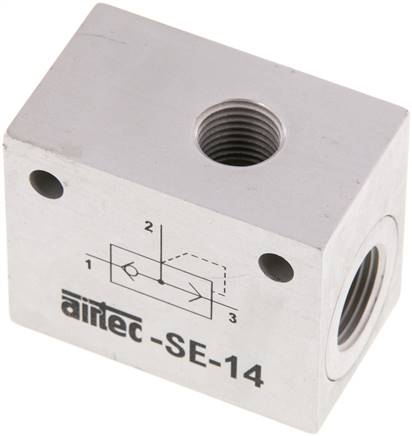

Schnellentlüftungsventil G 1/4", Präzision
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungPräzisionGewinde AG 1/4"Gewinde PG 1/4"Gewinde RG 3/8"Belüftung P -> A (L/min)1.200Entlüftung A -> R (L/min)2.400Temperaturbereich (°C)-10 bis +70Betriebsdruck (bar)0,5 - 10Gewicht125 g / Stk.

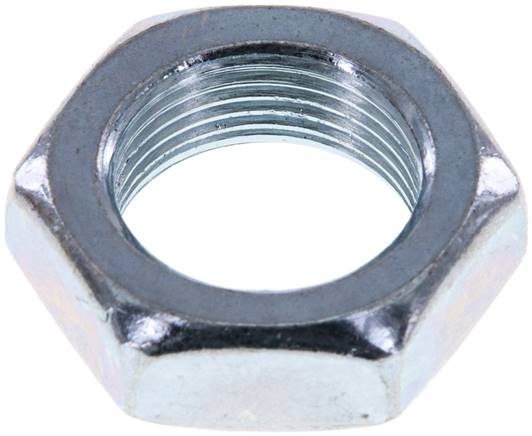

Sechskant-Gegenmutter M 22x1,5, Stahl verzinkt
*Nutmutter nach DIN 1804Weitere Eigenschaften:WerkstoffStahl verzinktGewindeM 22x1,5SW (mm)32Gewicht38 g / Stk.

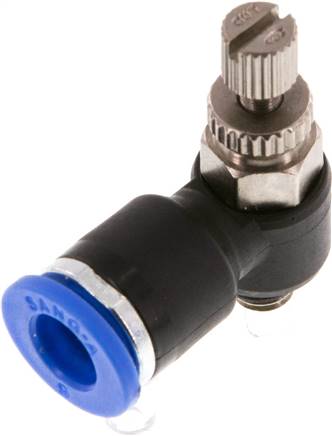

Winkel-Drosselrückschlagventil M 5-6mm,abluftregelnd (Standard)
Funktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Medien:Druckluft, neutrale GaseWerkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)Temperaturbereich:-20°C bis +80°CBetriebsdruck:-0,95 bis 20 barVorteile:•kompakte Bauform, •einfache Verstellung ohne Werkzeug möglichWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GM 5D (mm)6Gewicht9.6 g / Stk.

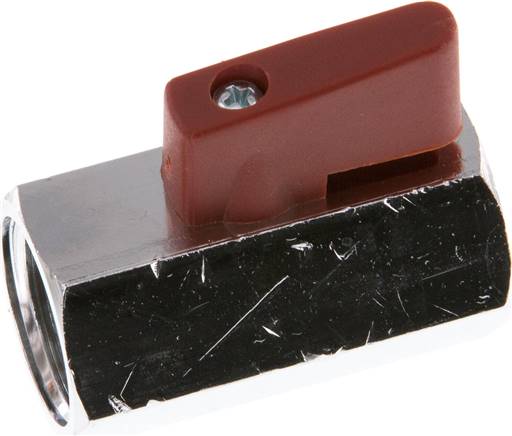

Messing-Minikugelhahn G 1/2" Innengewinde, PN 15, Knebelgriff
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:AusführungInnengewindeBetätigungKnebelgriffGewinde GG 1/2"Gewinde G-1G 1/2 (IG)DN (mm)10L (mm)46PN (bar)-0,9 bis 15H (mm)29,5R (mm)22Gewicht130 g / Stk.

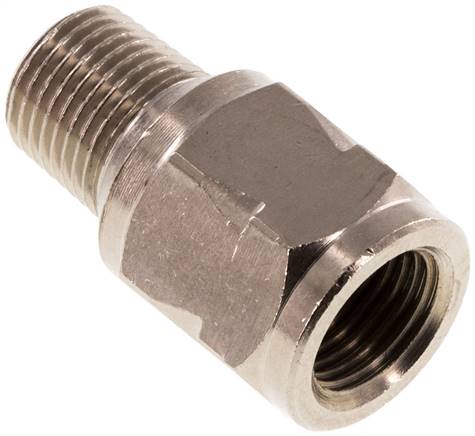

Mini-Rückschlagventil R/Rp 1/8" (AG/IG), Messing vernickelt, ohne Feder
Werkstoffe:Gehäuse: Messing vernickelt, Feder: Edelstahl, Dichtung: NBR, Kugel: Edelstahl AISI 420Temperaturbereich:-10°C bis max. +85°COptional:FKM-Dichtung (-10°C bis max. +130°C) -VWeitere Eigenschaften:Ausführungohne FederDichtungenNBRAußengewindeR 1/8"InnengewindeRp 1/8"L (mm)26SW (mm)14EinbaulageAG-obenca. Öffnungsdruck (bar)0,1Temperaturbereich (°C)-10 bis +85Gewicht21 g / Stk.

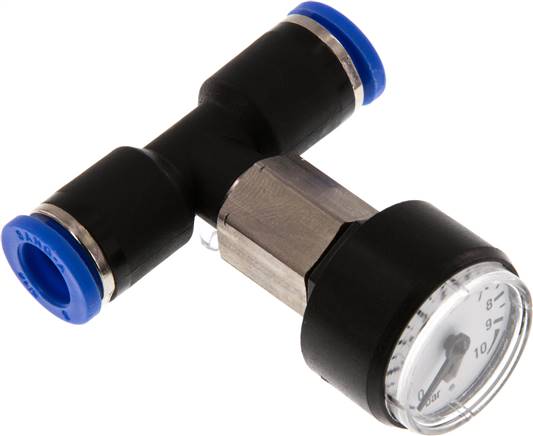

Manometer 0 - 10bar, 8mm Schlauch, IQS-Standard
Werkstoffe:Körper: Messing vernickelt / PA 66, Lösering: PA 66, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: ZnDC verzinktTemperaturbereich:-20°C bis +60°CKlasse:4,0Schutzart:IP 42Medien:Druckluft, neutrale GaseWeitere Eigenschaften:Anzeigebereich (bar)0 - 10D (mm)8Skalenteilung (bar)0,5Gewicht24 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
