Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 1"DichtungenNBRBetriebsdruck (bar)0,3 - 16DN (mm)25,0L (mm)96kv-Wert* (L/min)160,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht1,2 kg / Stk.
Werkstoffe:Körper: 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:0°C bis +80°C, Umgebung: max. +35°CBetriebsdruck:0 - 16 barEinbaulage:mit stehendem Magneten, stromlos geöffnet (NO) auch mit liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:NPT-Gewinde -NPT*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geöffnet (NO)GewindeG 3/4"DN (mm)25L (mm)95kv-Wert* (L/min)180MagnetspuleD

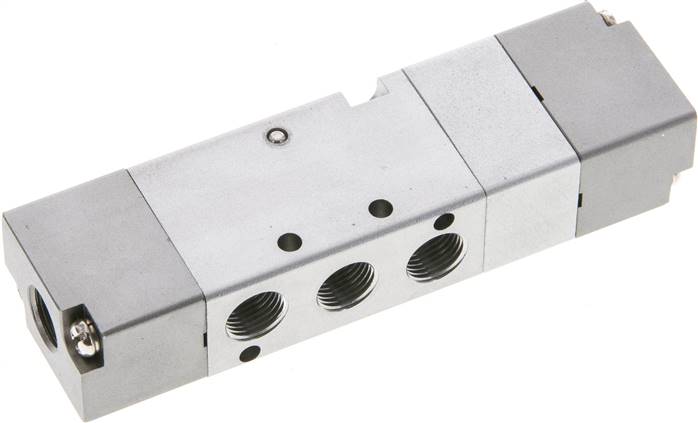

5/3-Wegeventil, pneumatisch, »4A«, Mitte geschlossen, G 1/8, Betriebsdruck 1,5 - 8 bar, Temperaturbereich max. 70 °C, 400 l/min5/3-Wegeventile- pneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungSteuerluftanschlussG 1/8AnschlussG 1/8Funktion5/3BetätigungZentrum geschlossenDurchfluss400 l/minAnschluss EntlüftungG 1/8Baugröße100Symbol29Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 465. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 465 (siehe Downloads).

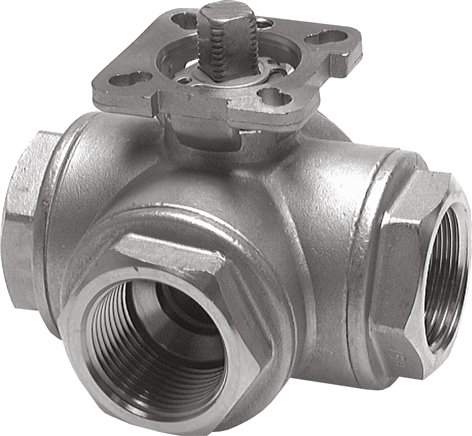

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wassser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.Weitere Eigenschaften:AusführungL-BohrungGG 1-1/2"DN (mm)32L (mm)135PN (bar)-0,9 bis 63ISO 5211F05ISO 5211-1F07 (Vierkant 14)ReparatursätzeKH 3/112 F ES REPGewicht4,1 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungPROFINETAnzahl Stationen16AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)256,5L (mm)248,5M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5
5/3-Wegeventil, elektropneum., »4V«, Mitte entlüftet, G 1/8, 24 V DC, Betriebsdruck 1,5 - 8 bar, Temp. -20°C bis 70°C, 400l/min5/3-Wegeventile- elektropneumatisch -Technische Daten:Betriebsdruck min.1.5 barBetriebsdruck max.8 barArbeitsdruck min.1.5 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungElektrischer AnschlussGerätesteckdose Form B nach ISO 4400SchutzartIP 65AnschlussG 1/8Handhilfsbetätigungrastend/tastendFunktion5/3BetätigungZentrum entlüftetSpannung24 V DCDurchfluss400 l/minAnschluss EntlüftungG 1/8Baugröße100Symbol38Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 469. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 469 (siehe Downloads).
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 40, Hub 30, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø40 mmHub30 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM8x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).

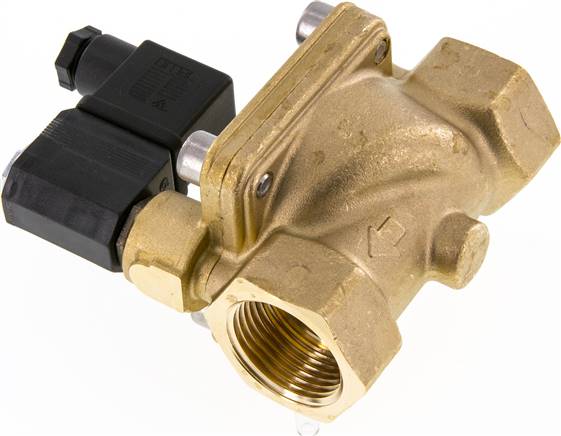

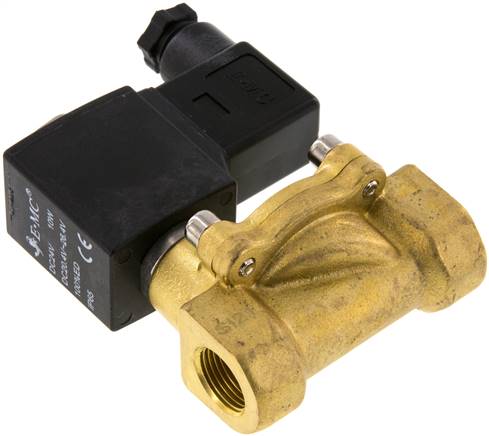

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung24 V=Funktionstromlos geschlossen (NC)GewindeG 3/8"DichtungenFKMBetriebsdruck (bar)0,5 - 16DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleYErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +130Gewicht600 g / Stk.

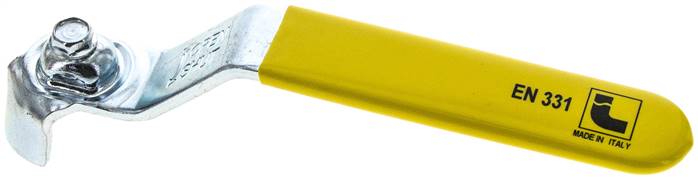

*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbegelbAusführungFlachstahl (Stahl verzinkt mit Kunststoffüberzug)Kombigröße5Gewicht165 g / Stk.

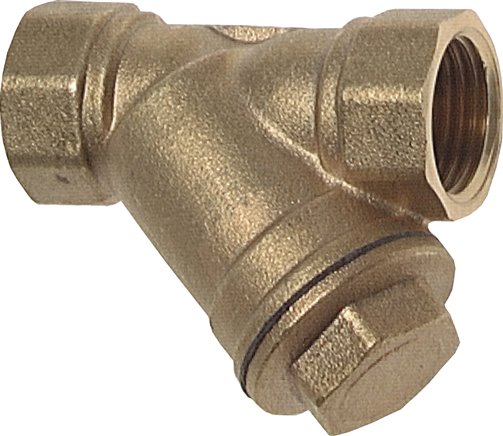

Werkstoffe:Körper: Messing, Dichtung: NBR, Sieb: 1.4301Maschenweite:0,5 mm, (G 2-1/2" bis 4": 0,8 mm)Temperaturbereich:-20°C bis +110°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Optional:0,2 mm Maschenweite (nur Typ Messing) -F*0,8mm MaschenweiteWeitere Eigenschaften:WerkstoffMessingGG 3"L (mm)169PN (bar)-0,99 bis 16Maschenweite0,8 mmH (mm)120Ersatzsieb 0,5 mm*SFEI 30 ESD (mm)74T (mm)89,5Gewicht3 kg / Stk.
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)125Hub (mm)700ReparatursätzeXL 125 REPAM 27 x 2B (mm)32C (mm)60D (mm)46,0F (mm)54G (mm)65H (mm)225IG 1/2"K (mm)6M (mm)137,5N (mm)110,0CH (mm)27RTM 12Gewicht19 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN100-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)100Einbaulänge (mm)52Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDD 012-F07-VK14Gewicht7 kg / Stk.

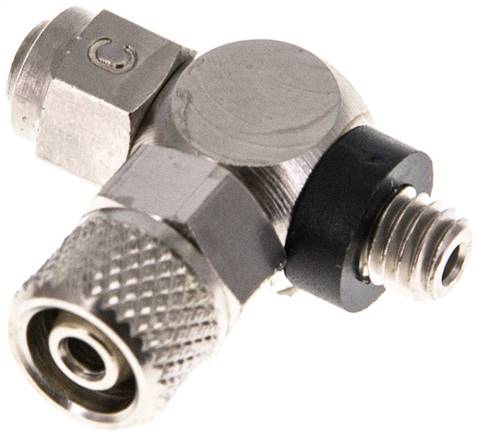

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzu- und abluftregelnd (C)EinstellungSchlitzschraube (mit Schraubendreher einstellbar)Gewinde außenM 5Schlauch Ø außen x innen (mm)6 x 4Gewicht12 g / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F14Anschlussbild für Endschalterbox oder Stellungsregler130 x 30Luftanschluss (NAMUR)G 1/4"Baugröße180A (mm)140BM 16C (mm)36D (°)45

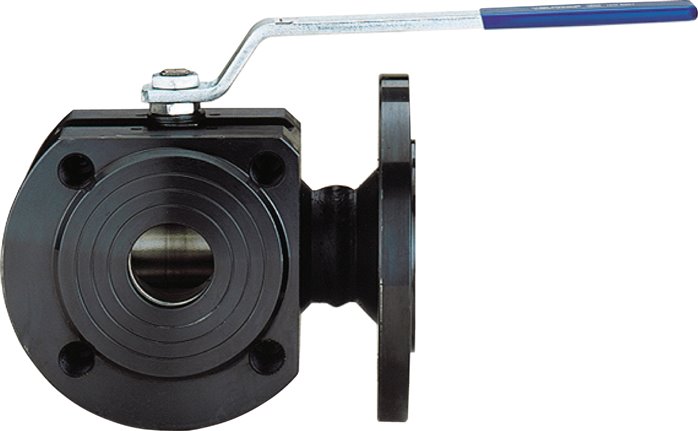

Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließend, FKM-DichtungFlanschanschlussDN40-PN40 (DIN/EN)Nennweite (mm)40Einbaulänge Kugelhahn ? 2 (mm)65Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 006Gewicht6 kg / Stk.

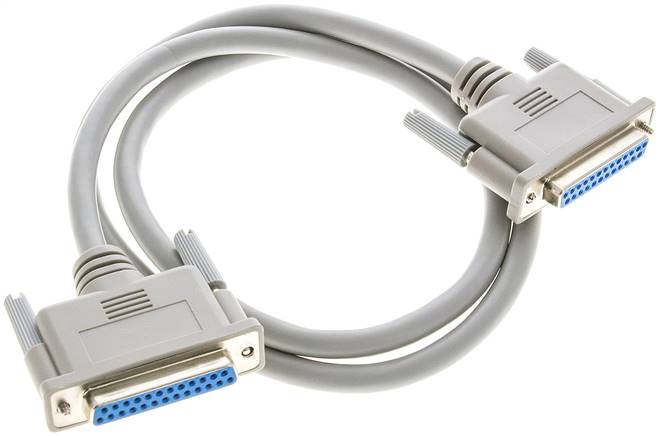

Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Beschreibung1 mtr. Multipol-Verbindungskabel beiderseits D-Sub 25-polig Gewicht175 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 1/2"DichtungenEPDMBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)63,0MagnetspuleKMedientemperatur (°C)-10 bis +120Gewicht500 g / Stk.

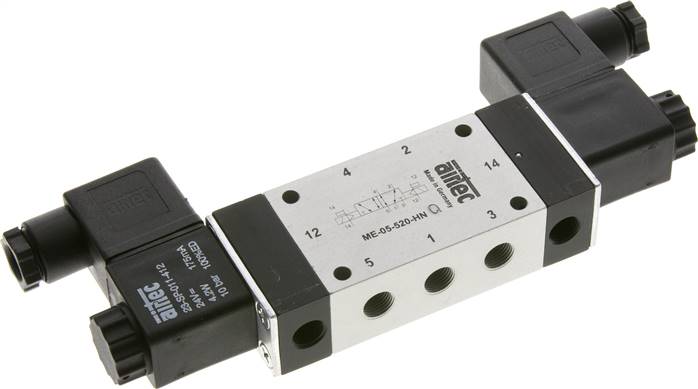

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 520: O, Steckergröße: 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=GewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)1 - 10Leistungsaufnahme DC/AC (Anzug)4,2 W
Werkstoffe:Gehäuse: Stahl, Kugel: 1.4301, Dichtung: PTFE / FKMTemperaturbereich:-10°C bis +160°CEigenschaften:Druckeinlass nur von vorne (Mittelbohrung) möglich.Einsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Vakuum (max. -0,999 bar)Optional:pneumatischer Antrieb** -PVorteile:•ab DN 25: Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter*Antriebswelle als 2-Flach ausgeführt, **bitte genauen Einsatzfall angebenWeitere Eigenschaften:AusführungL-BohrungFlanschanschlussDN20-PN16 (DIN)Nennweite (mm)15L1 (mm)40L2 (mm)82Betriebsdruck (bar)-0,999 bis 16B (mm)75d (mm)105H (mm)67,0G14 x M 12G2 (mm)4 x Ø 14Gewicht2,8 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließend, FKM-DichtungFlanschanschlussDN32-PN40 (DIN/EN)Nennweite (mm)32Einbaulänge Kugelhahn ? 2 (mm)56Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 006-F04

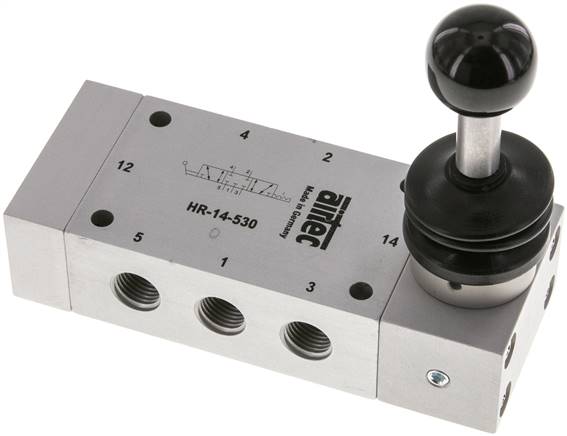

Werkstoffe:Körper und Schieber: Aluminium, Innenteile: Aluminium, Edelstahl, Handhebel: Edelstahl, Dichtungen: POM / NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglich*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:FunktionMittelstellung geschlossen, RasteGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.800Betriebsdruck (bar)0 - 12A (mm)50B (mm)30C (mm)66D (mm)36Ø E (mm)5,5Ø F (mm)30H (mm)112I (mm)37L (mm)126M (mm)22N (mm)22Gewicht600 g / Stk.

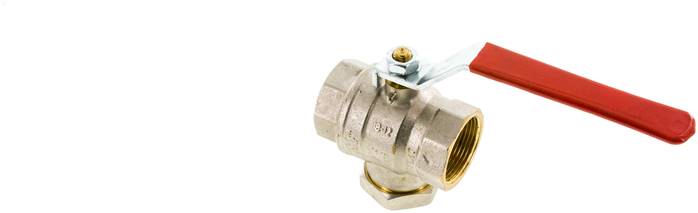

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / FKM / NBR, Sieb: 1.4301 / PA, Verschlusskappe: Messing vernickeltMaschenweite:0,5 mmTemperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,4 bar)Vorteile:•kompakte Bauform, •günstiger Ersatz für zwei Absperrhähne und einen Schmutzfänger, •spart Kosten durch geringeren Montageaufwand, •einfaches Kontrollieren und Reinigen des Filtersiebs, da im abgesperrten Zustand drucklosWeitere Eigenschaften:AusführungKugelhahnGewinde GG 1-1/4"DN (mm)28L (mm)85PN (bar)-0,4 bis 20H (mm)74,0H1 (mm)51,5R (mm)158Ersatzsieb 0,5 mmKH 114 FI SIEBGewicht1 kg / Stk.

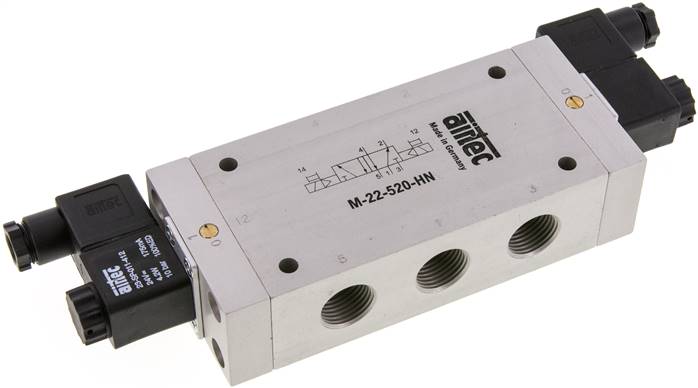

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:beliebigInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V=GewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)0 - 10Steuerdruck (bar)2 - 10Gewicht420 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
