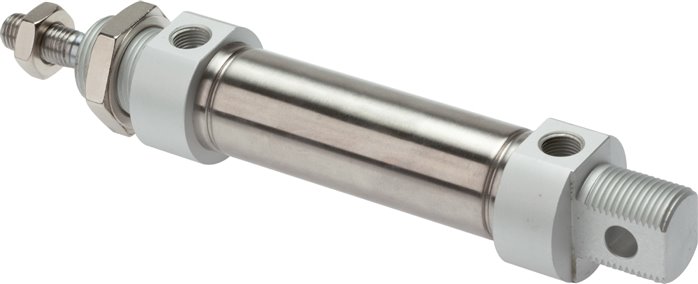

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)10AusführungStandardAM 8A1 (mm)8BM 22 x 1,5C (mm)29,0D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)126N (mm)12P (mm)62RG 1/8"CH (mm)6Gewicht180 g / Stk.
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 25, Hub 40, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø25 mmHub40 mmAnschlussM5KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM6x1,0KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite407. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 407 (siehe Downloads).
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN200-PN10 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)200Einbaulänge (mm)60Betriebsdruck Flüssigkeiten (ungefährliche) (bar)6Betriebsdruck Flüssigkeiten (gefährliche) (bar)6Betriebsdruck Gase (ungefährliche) (bar)8Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDD 050-VK14

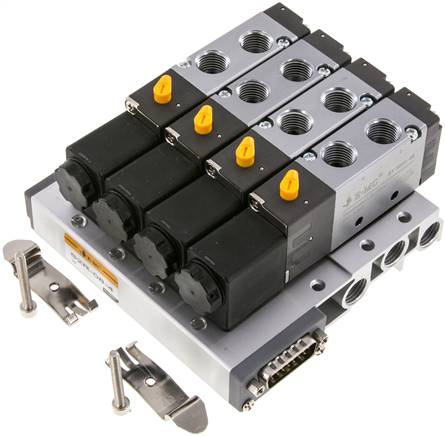

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<50 ms, max. 5 Schaltspiele / Sek.Steuerspannung:24 V=Spannungstoleranz:? 10 %Schutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED und SchutzbeschaltungHinweis:Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der PIN zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.Vorteile:•besonders preiswert, •kompakte Bauform, •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •Ventile können einfach durch andere RV-Ventile getauscht werdenDurchfluss je Ventilstation:800 l/minLeistungsaufnahme:3 W / StationWeitere Eigenschaften:Anzahl Stationen4A (mm)51,5B (mm)30,3C (mm)64D (mm)123,8E (mm)19,8F (mm)21G (mm)27K (mm)115L (mm)103N6Gewicht1,2 kg / Stk.

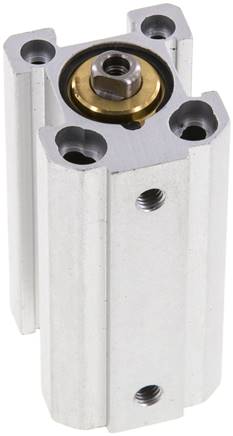

Werkstoffe:Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barZylinderschaltertyp:GWeitere Eigenschaften:Ausführungmit MagnetkolbenKolben Ø (mm)16Hub (mm)25A (mm)34,0B (mm)30C1M 4D (mm)8F (mm)4,7G (mm)7,5H (mm)19,0I (mm)18J (mm)8,0L (mm)38,0M (mm)12,0N (mm)20,0O (mm)10,0PM 5Q (mm)4,6R (mm)3,5S (mm)32,0T (mm)8V (mm)6W (mm)4,5Gewicht125 g / Stk.

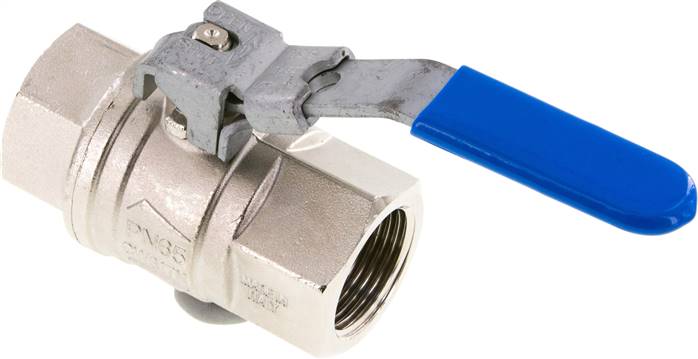

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 1"DN (mm)25L (mm)91PN (bar)-0,98 bis 40H (mm)66R (mm)117passendes VorhangschlossVHS 40Gewicht850 g / Stk.
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BRasterhandhebel: AluminiumdruckgussMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -GWeitere Eigenschaften:AusführungAnflanschklappeFlanschanschlussDN150-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)150Einbaulänge (mm)56BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)16Temperaturbereich (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassGewicht15 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA (60 Hz)Schutzart:IP 65 (Steckergröße 0)Optional:Steuerspannungen 12 V= -D2, 24 V AC -A4, 115 V AC -A1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=MittelstellungbelüftetGewindeG 1/4 (G 1/8)Betriebsdruck (bar)2 - 10Durchfluss (L/min)690SymbolZ_SF1310_3.EPSGewicht260 g / Stk.

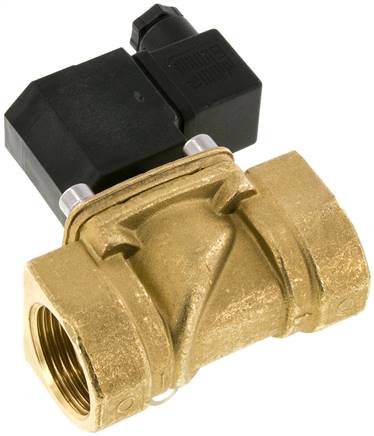

Werkstoffe:Körper: Messing (DN 25 & DN 40: Rotguss), Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:0°C bis max. +80°C (G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf, **Achtung: Druckeingang an Anschluss 2, Entlüftung über Anschluss 3Weitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geschlossen (NC)GewindeG 3/8 (Abluft G 3/4)Betriebsdruck (bar)1 - 16DN (mm)12,0Einbaulagebeliebigkv-Wert* (L/min)38,0Temperaturbereich (°C)0 bis +80Gewicht1,2 kg / Stk.
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 32, Hub 10, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø32 mmHub10 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM8x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Aluminium, Flansch: Aluminiumguss mit Buchse aus 1.4404 (medienberührende Teile aus 1.4404), Manschette: Naturgummi in LebensmittelqualitätSteuerdruck:max. 1,5 bis 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +90°C)* -EP, Manschette aus Nitril, fett- und ölbeständig, keine Buchse aus 1.4404 (-10 °C bis max. +80°C) -B*DN 40 - DN 50: -10°C bis max. +120°C, **Gehäuse und Flansch aus StahlWeitere Eigenschaften:WerkstoffNitrilAusführungErsatzmanschette aus NitrilDN (mm)100Temperaturbereich (°C)-10 bis +80

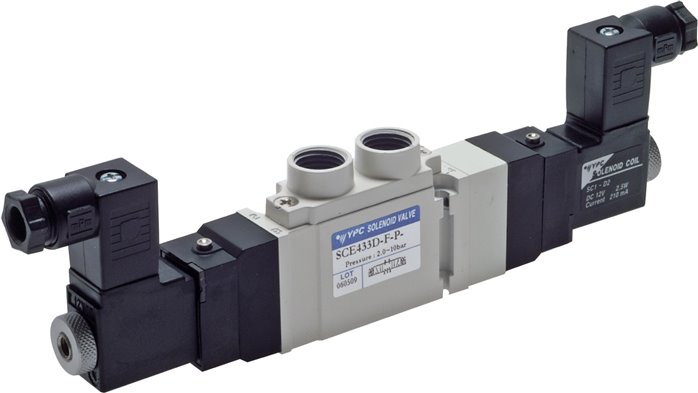

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungMultipolAnzahl Stationen4AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)89,0L (mm)81,0M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5Gewicht850 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)BohrungT2GewindeG 1-1/2"DN (mm)32Einbaulänge Kugelhahn (mm)135PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht6 kg / Stk.
Kompaktzylinder »ACP«, doppeltwirkend, Magnet, Kolben-Ø 40, Hub 60, Anschluss G 1/8, Arbeitsdr. 1-10 bar, Temp. -20 °C bis 70 °CBesonders kurz bauende und platzsparende Ausführung.Für gefilterte Druckluft, geölt (auf Kontinuität achten) oder ungeölt geeignet.Technische Daten:Arbeitsdruck min.1 barArbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminiumKolben-Ø40 mmHub60 mmAnschlussG 1/8KolbenstangeStahlKolbenstangen IGM6x1,0Kolbenstangen-Ø12 mmKolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 73. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 73 (siehe Downloads).
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF) / FKM, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Dampf, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:elektrischer Antrieb* -EL, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 150 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden*Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:FlanschanschlussDN80-PN16 (DIN/EN)Nennweite (mm)80L (mm)180Betriebsdruck (bar)-0,9 bis 16A (mm)138B (mm)160d (mm)200R (mm)390ISO 5211F07VorhangschlossVHS 60Gewicht20 kg / Stk.

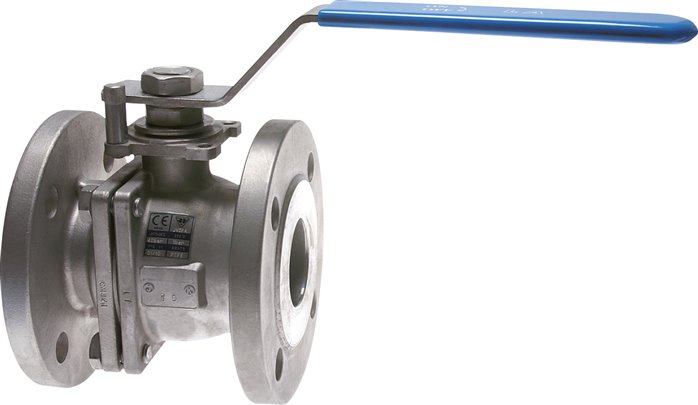

Kugelhahn:Werkstoffe:PN 16: Gehäuse: GG25, Kugel: Stahlguss verchromt, Dichtung: PTFE / NBR; PN 40: Gehäuse: Stahlguss, Kugel: Edelstahl, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +120°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelVorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 200 nach DIN 3202-F5, DIN EN 558-1, Reihe 15)Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendFlanschanschlussDN40-PN40 (DIN/EN)DN (mm)40Einbaulänge Kugelhahn (mm)140Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 006
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT3Gewinde KugelhahnG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)88PN (bar)-0,9 bis 63ErsatzantriebePDE 006-F04-VK9Gewicht2,5 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen10AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)187,5L (mm)179,5M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffEdelstahlAusführungQuetschventil, Manschette aus EPDMGG 3/4"DN (mm)20L (mm)103AG 1/8"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVM 34 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVM 34 AB REPErsatzmanschette EPDMQVM 34 EP REPTemperaturbereich (°C)-10 bis +120Gewicht850 g / Stk.
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF) / FKM, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Dampf, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:elektrischer Antrieb* -EL, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 150 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden*Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)Nennweite (mm)50L (mm)150Betriebsdruck (bar)-0,9 bis 16A (mm)102B (mm)125d (mm)165R (mm)267ISO 5211F07VorhangschlossVHS 60Gewicht10 kg / Stk.

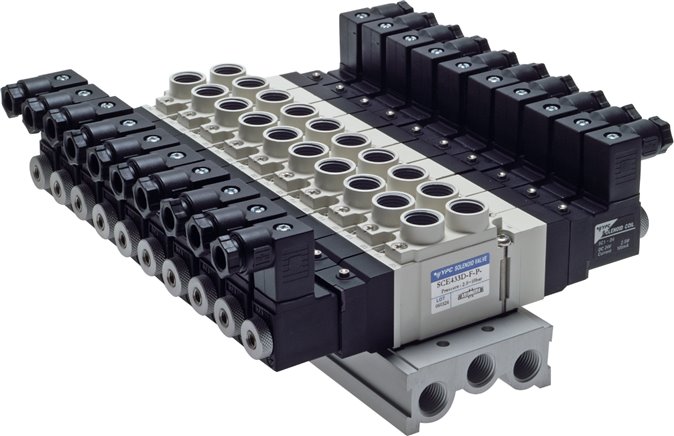

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen13BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht800 g / Stk.

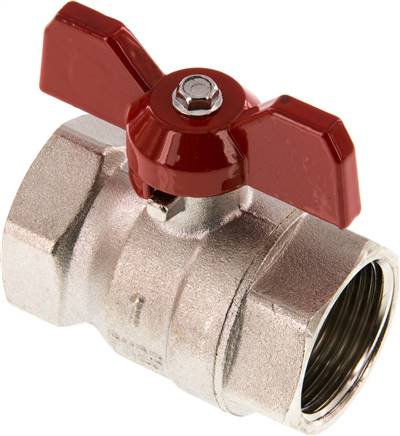

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungKnebelgriffGewinde GRp 1"DN (mm)23L (mm)65PN (bar)0 bis 25H (mm)54R (mm)113Gewicht390 g / Stk.

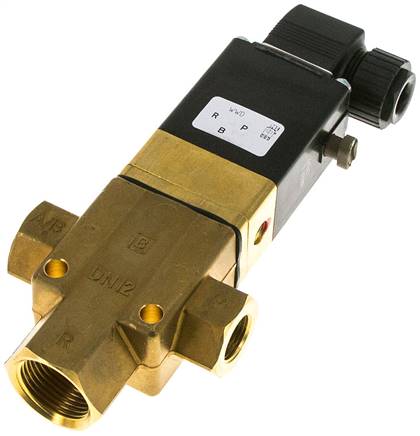

Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geschlossen (NC)GewindeG 1"DichtungenFKMBetriebsdruck (bar)-0,95 - 16DN (mm)20L (mm)81,5kv-Wert* (L/min)124MagnetspuleGMedientemperatur (°C)-10 bis +130Umgebungstemperatur (°C)max. +50Gewicht900 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
