Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)8Betriebsdruck (bar)0 - 15Gewicht145 g / Stk.
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 80, Hub 250, G 3/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.2 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø80 mmHub250 mmAnschlussG 3/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM20x1,5Kolbenstangen-Ø25 mmKolbenstangengewindeM20x1,5KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffEdelstahlAusführungQuetschventil, Manschette aus Naturgummi (abriebfest)GG 1-1/2"DN (mm)40L (mm)160AG 1/4"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVM 112 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVM 112 AB REPErsatzmanschette EPDMQVM 112 EP REPTemperaturbereich (°C)-10 bis +80Gewicht2,4 kg / Stk.

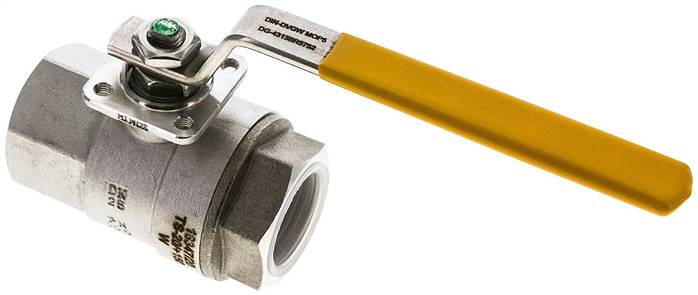

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4401, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +60°CEinsatzbereich:Sauerstoff (Industrie), Vakuum (max. -0,9 bar)Optional:Zeugnis 3.1Lieferung:Dieser Kugelhahn wird im Kunststoffbeutel verschweißt geliefert.Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und WellenadapterWeitere Eigenschaften:GRp 1"DN (mm)25L (mm)85PN (bar)-0,9 bis 20H (mm)70R (mm)140ISO 5211F03Gewicht750 g / Stk.

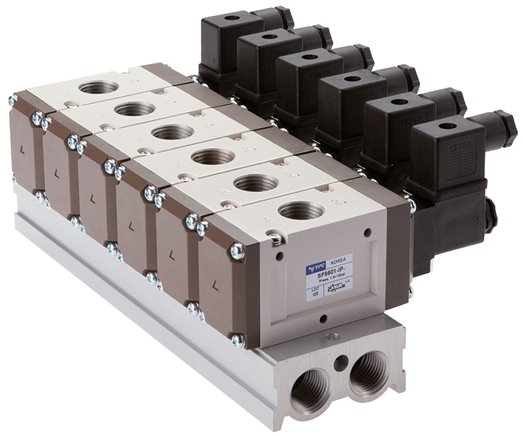

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/2"Weitere Eigenschaften:Stationen (Stk)10BeschreibungAnschlussplatte (PR)Gewicht1,7 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe Feder-schließendFlanschanschlussDN80-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)80Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)16Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 025-VK11

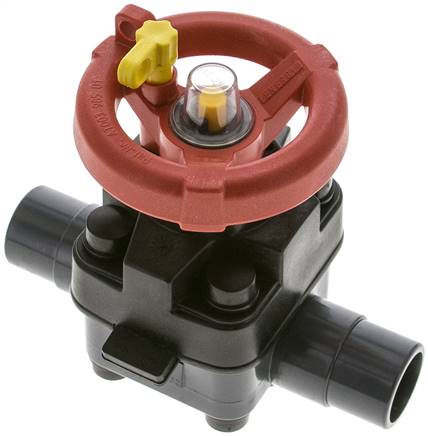

Werkstoffe:Körper: PVC, Membrane: EPDM / FKMTemperaturbereich:0°C bis +60°CSelbstentleerung:3° - 6° zur Durchflussrichtung geneigt und 25° - 33° zur Waagerechten gekipptAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:Werkstoff MembraneEPDMAusführungKlebestutzenKlebestutzen Außen Ø Membranventil (mm)32DN (mm)25Gewicht700 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardBauformAnschweißendenSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)Anschweißende Ø (mm)60,3DN (mm)50Einbaulänge Kugelhahn (mm)150PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-3Gewicht6 kg / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung24 V=Funktionstromlos geschlossen (NC)GewindeG 2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)50L (mm)165kv-Wert* (L/min)684,0MagnetspulePErsatzmembrane NBRSLP 20 MEM NErsatzmembrane FKMSLP 20 MEM VErsatzmembrane EPDMSLP 20 MEM EPMedientemperatur (°C)-10 bis +80Gewicht4,2 kg / Stk.
Kompaktzylinder »ACP«, doppeltwirkend, Magnet, Kolben-Ø 40, Hub 100, Anschluss G 1/8, Arbeitsdr. 1-10 bar, Temp. -20 °C bis 70 °CBesonders kurz bauende und platzsparende Ausführung.Für gefilterte Druckluft, geölt (auf Kontinuität achten) oder ungeölt geeignet.Technische Daten:Arbeitsdruck min.1 barArbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminiumKolben-Ø40 mmHub100 mmAnschlussG 1/8KolbenstangeStahlKolbenstangen IGM6x1,0Kolbenstangen-Ø12 mmKolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 73. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 73 (siehe Downloads).

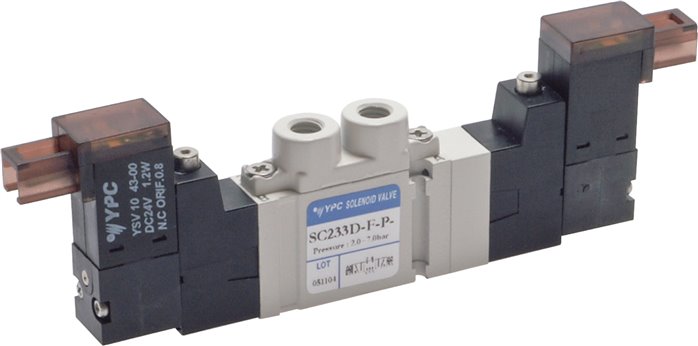

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannung:24 V=Spannungstoleranz:± 10 %Leistungsaufnahme:1,2 WSchutzart:IP 50Ausführung:mit 2-Pol-Stecker, mit LED (inkl. 600 mm Kabel, 7 mm Steckerbreite)Weitere Eigenschaften:MittelstellungbelüftetGewindeM 5Betriebsdruck (bar)2,5 - 7Durchfluss (L/min)100SymbolZ_SF1310_3.EPSGewicht80 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40, Scheibe: GGG40 epoxidbeschichtet -A, Edelstahl -B, Manschette: EPDM -A, NBR -B, Rasterhandhebel: GGG40Temperaturbereich:-10°C bis max. +110°C (NBR: +5°C bis +85°C)Betriebsdruck:Zwischenflanschklappen: max. 20 bar, Anflanschklappen: max. 12 barMedien:flüssige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:Handnotbetätigung -HNAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-öffnendFlanschanschluss6-150 lbs (ANSI B 16.5)Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)150Einbaulänge (mm)56Betriebsdruck Flüssigkeiten (ungefährliche) (bar)20ErsatzantriebePDE 050-FO-VK14Medientemperatur (°C)-10 bis +110Gewicht18 kg / Stk.

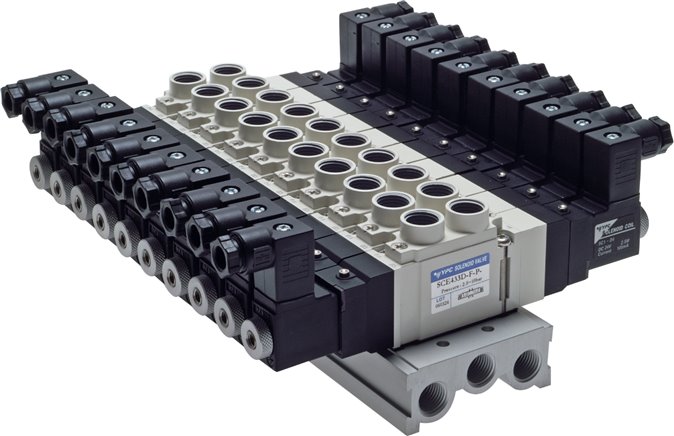

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Weitere Eigenschaften:Anzahl Stationen6BeschreibungMehrfachanschlussplatte (PRS) für 5/2- und 5/3-Wege-Ventile Gewicht420 g / Stk.

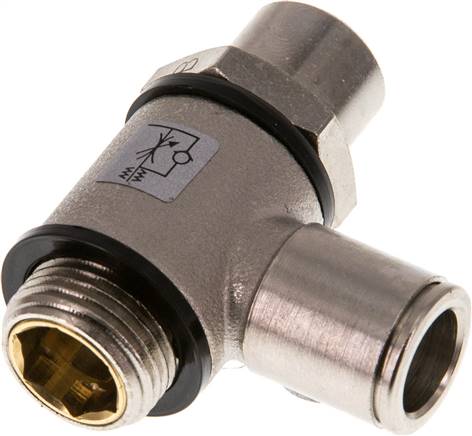

Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR / Kunststoff, Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseFunktionsprinzip:Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Drosselventile hingegegen drosseln den Durchfluss in beiden Richtungen entsprechend der Einstellung der Drosselschraube. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.Vorteile:•stabile Bauform, •nur mit Schraubendreher verstellbar, •besonders preiswert, •größte VielfaltWeitere Eigenschaften:Ausführungabluftregelnd (Standard)GG 3/8"D (mm)10Gewicht90 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT1Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDE 012
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACSchaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangRingstückHohlschraube Einschraubgewinde (mm)G 1/8Ringstück Schlauch Ø außen x innen6 x 4Betriebsdruck (bar)0 - 15Gewicht125 g / Stk.

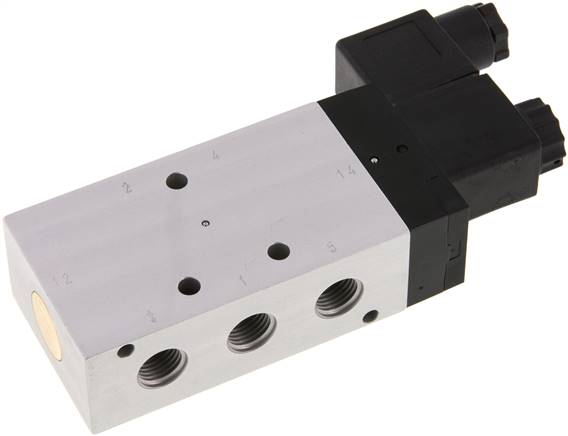

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=Rückstellung durchFederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.800Betriebsdruck (bar)2,5 - 10Gewicht440 g / Stk.
Werkstoffe:Gehäuse und Kolben: Messing vernickelt, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°C, mit FKM-Dichtung bis max. +150°CBetriebsdruck:-0,95 bis 10 barSteueranschluss:NAMUR & 2 x G 1/8" (IG)Medien:Wasser, Öl, Druckluft, Vakuum (max. -0,95 bar)Optional:FKM-Dichtung (-20°C bis max. +150°C) -V, magnetischer Endschalter -EB, ATEX-Zulassung II 2GD -EXVorteile:•Durchfluss wie bei pneumatisch angetriebenem Kugelhahn, •kurze Schaltzeiten, •kompakte Bauform, •Einbaulage beliebig, •sehr günstiger PreisWeitere Eigenschaften:WerkstoffMessingAusführungFeder-schließendGG 1/2"DN (mm)15L (mm)112H (mm)60Temperaturbereich (°C)-20 bis +80Steuerdruck (bar)4,2 - 8Dichtungssets (NBR)VIP 12 REP-NBRDichtungssets (FKM)VIP 12 REP-FKMGewicht1,1 kg / Stk.

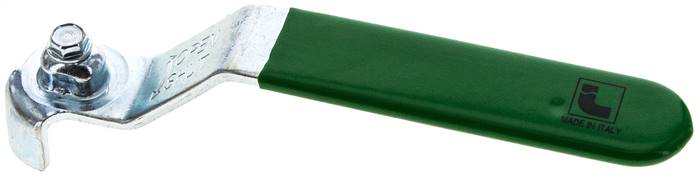

*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbegrünAusführungFlachstahl (Stahl verzinkt mit Kunststoffüberzug)Kombigröße4Gewicht95 g / Stk.
Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geöffnet (NO)GewindeG 3/4"Betriebsdruck (bar)0,3 - 20DN (mm)25L (mm)95kv-Wert* (L/min)183,0MagnetspuleB
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungPROFINETAnzahl Stationen12AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)210,5L (mm)202,5M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)20AusführungStandardReparatursätzeNAD 63 REPA (mm)16AF (mm)16B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KFM 10KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34Gewicht750 g / Stk.

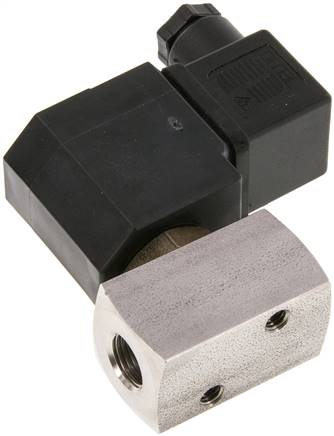

Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geöffnet (NO)GewindeG 1/4"Betriebsdruck (bar)0 - 8DN (mm)3L (mm)45kv-Wert* (L/min)4,5MagnetspuleGHGewicht440 g / Stk.

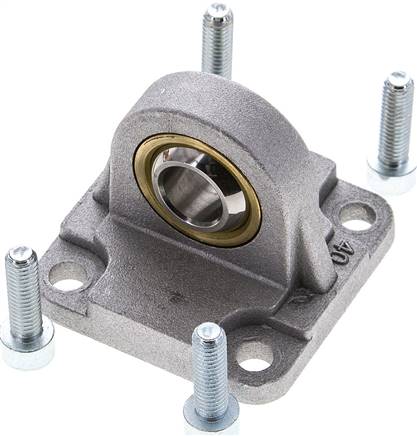

Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TQ verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)40A (mm)16B (mm)12,0Ø D (mm)12F (mm)25L (mm)160M (mm)55N (mm)38,0Gewicht135 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
