Druckluft Kältetrockner / Drucklufttrocknung / Lufttrockner
Kältetrockner bzw. Drucklufttrockner sind essentiell, wenn sie qualitativ hochwertige, trockene Luft benötigen. Sie entziehen der Luft die Luftfeuchtigkeit. Das Ergebnis: trockene Luft und Schutz vor Korrosion.
Kältetrockner - Seite 2
Kältetrockner - Seite 3
Kältetrockner - Seite 4
Kältetrockner - Seite 5
Kältetrockner - Seite 6
Kältetrockner - Seite 7
Kältetrockner - Seite 8
Kältetrockner - Seite 9
Kältetrockner - Seite 10
Kältetrockner - Seite 11
Kältetrockner - Seite 12
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 25 | PDP 4°C 25m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 25 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung. Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.Produktvorteile:Kompaktes Design, einfach zu installierenUmweltfreundliches Kältemittel der neusten GenerationDigitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrigElektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermiedenTechnische Daten ABAC DRY 25: Nennleistung (l/min) *417Nennleistung (m3/h) *25Drucktaupunkt (°C) *4Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 43KältemittelR513A, Füllmenge 0,17 kgLeistungsaufnahme (kW) *0,164Elektroanschluss (V / Hz)230 / 50L x B x H mm493 x 350 x 450Druckluftanschluss3/4" M mit Adapter 1/2" MKondensatanschluss (mm)10Gewicht (kg)19* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f110,920,840,8Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,2410,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,9611,031,051,081,121,141,17Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
27
%
ABAC Kältetrockner DRY 60 | PDP 4°C 51m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.
Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 60 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.
Produktvorteile:
Kompaktes Design, einfach zu installieren
Umweltfreundliches Kältemittel der neusten Generation
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten ABAC DRY 60:
Nennleistung (l/min) *
850
Nennleistung (m3/h) *
51
Drucktaupunkt (°C) *
4
Betriebsdruck max (bar)
16
Umgebungstemperatur min - max (°C)
5 - 43
Kältemittel
R513A, Füllmenge 0,29 kg
Leistungsaufnahme (kW) *
0,19
Elektroanschluss (V / Hz)
230 / 50
L x B x H mm
493 x 350 x 450
Druckluftanschluss
3/4" M mit Adapter 1/2" M
Kondensatanschluss (mm)
10
Gewicht (kg)
20
* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C
Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren
(effektive Leistung = Nennleistung * f1 * f2 * f3)
Umgebungstemperatur (°C)
25
30
35
40
Korrekturfaktor f1
1
0,92
0,84
0,8
Eintrittstemperatur Druckluft (°C)
25
30
35
40
45
50
Korrekturfaktor f2
1,57
1,24
1
0,82
0,69
0,54
Betriebsdruck Trockner (bar)
6
7
8
9
10
12
14
16
Korrekturfaktor f3
0,96
1
1,03
1,05
1,08
1,12
1,14
1,17
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
27
%

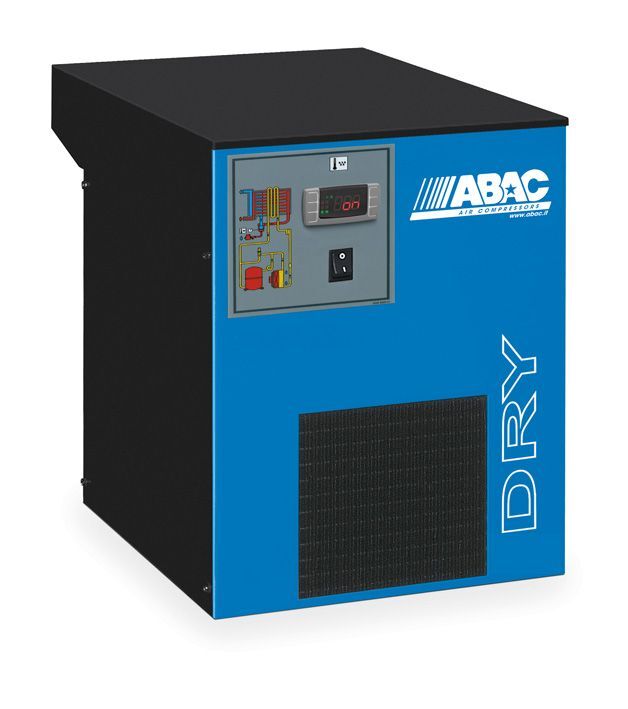

ABAC Kältetrockner DRY 20 | PDP 4°C 20m³/h
Die ABAC Kältetrockner der Baureihe DRY bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind Kältetrockner DRY von ABAC konzipiert.Die bewährte Technik, solide Komponenten und unkompliziertes Design zeichnen den Kältetrockner ABAC DRY 20 aus. Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung. Für eine sichere Funktion empfehlen wir vor dem Kältetrockner eine Wasserabscheidung durch einen Behälter oder Vorfilter zu installieren. Nach dem Trockner kann bei Bedarf ein Feinfilter eingesetzt werden, um zusätzlich Feinstaub und Restölpartikel aus der Druckluft zu entfernen.Produktvorteile:Kompaktes Design, einfach zu installierenUmweltfreundliches Kältemittel der neusten GenerationDigitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrigElektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermiedenTechnische Daten ABAC DRY 20: Nennleistung (l/min) *333Nennleistung (m3/h) *20Drucktaupunkt (°C) *4Betriebsdruck max (bar)16Umgebungstemperatur min - max (°C)5 - 43KältemittelR513A, Füllmenge 0,15 kgLeistungsaufnahme (kW) *0,13Elektroanschluss (V / Hz)230 / 50L x B x H mm493 x 350 x 450Druckluftanschluss3/4" M mit Adapter 1/2" MKondensatanschluss (mm)10Gewicht (kg)19* Die Leistungsdaten für Kältetrockner beziehen sich auf Betriebsdruck 7 bar, Lufteintrittstemperatur 35 °C, Umgebungstemperatur 25°C Bei anderen Betriebsbedingungen ist die Nennleistung mit den Faktoren aus nachfolgender Tabelle zu multiplizieren (effektive Leistung = Nennleistung * f1 * f2 * f3)Umgebungstemperatur (°C)25303540Korrekturfaktor f110,920,840,8Eintrittstemperatur Druckluft (°C)253035404550Korrekturfaktor f21,571,2410,820,690,54Betriebsdruck Trockner (bar)678910121416Korrekturfaktor f30,9611,031,051,081,121,141,17Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
Schneider-Kältetrockner DK 850 SMART 4102001390
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
850 l/min
Druckverlust
0,25 bar
Gewicht
20 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,19 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
3 x sofort verfügbar
30
%
-10% Code INVENTUR10

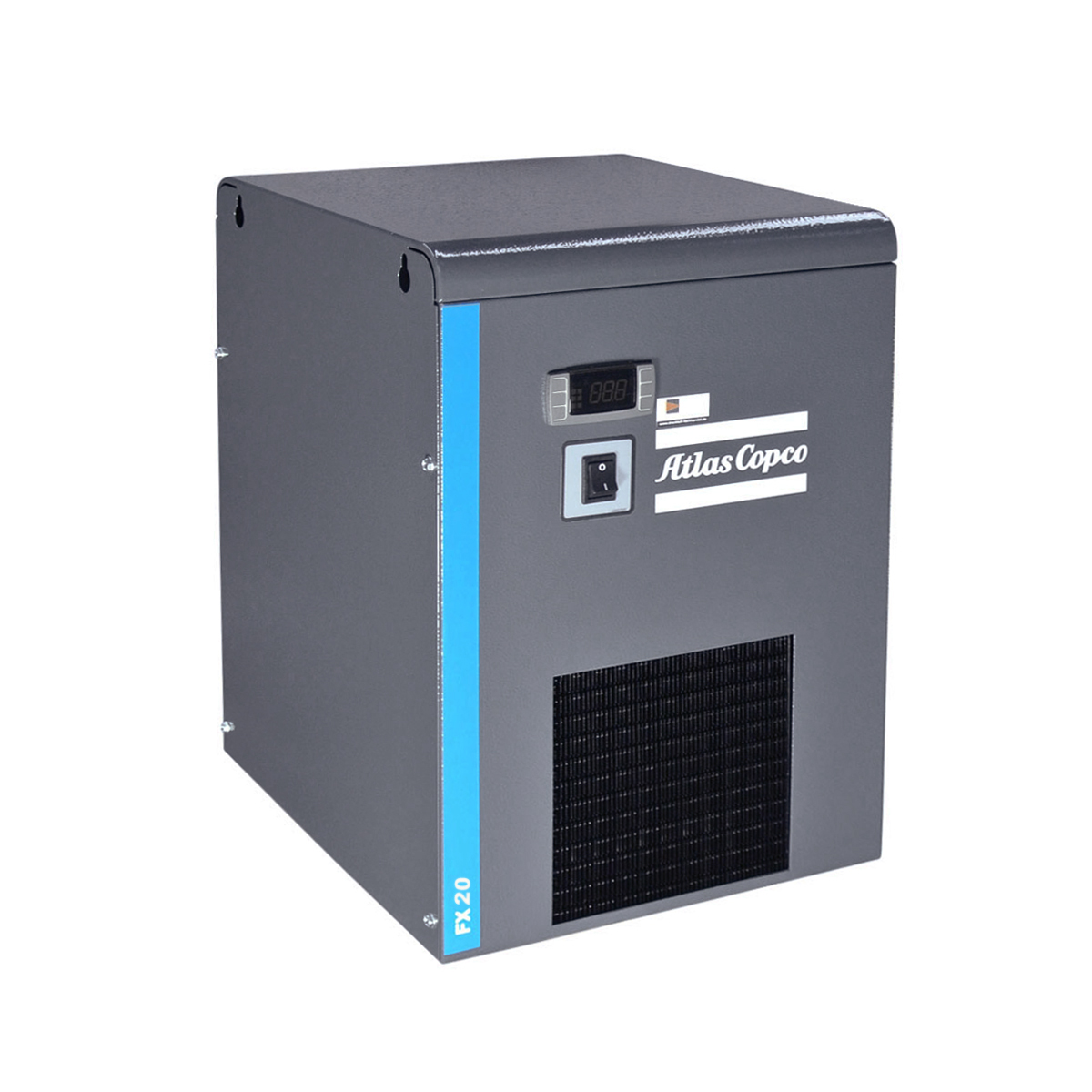

Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 20:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
20
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,38
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,35
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
25
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
Sofort verfügbar
30
%
-10% Code INVENTUR10

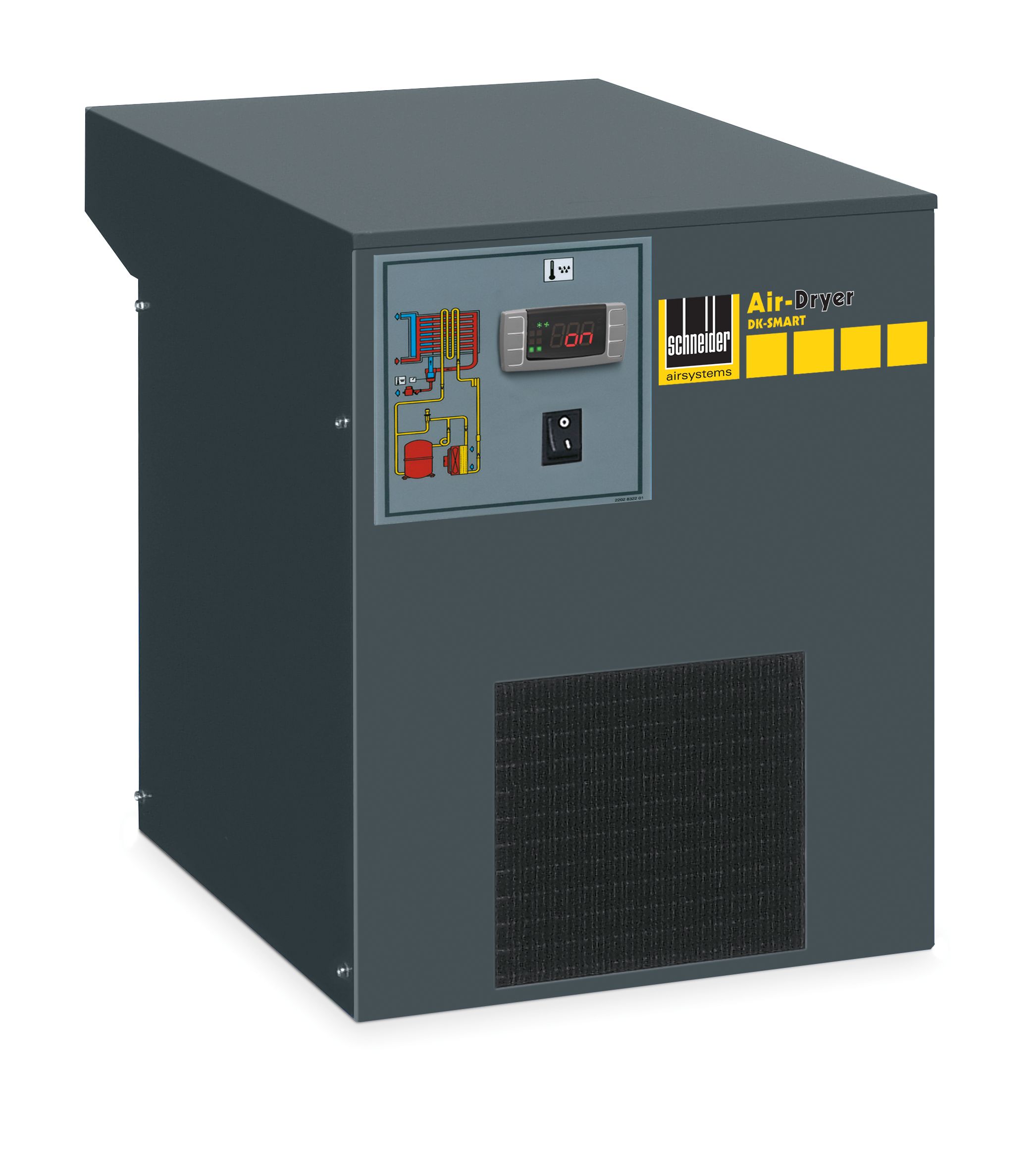

Schneider-Kältetrockner DK 350 SMART 4102005949
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit optionalem Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit optionaler Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Platzsparende Installation - durch geringe Aufstellmaße
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen
VorfilterVF-DVP 10
FeinstfilterFF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
350 l/min
Druckverlust
0,15 bar
Gewicht
19 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,13 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
2 x sofort verfügbar
30
%
-10% Code INVENTUR10
Atlas Copco Kältetrockner FX 15 - 14 l/s - 840 l/min
Die Kältetrockner der FX-Reihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Geräten und Endprodukten zu vermeiden, muss die Druckluft trocken sein – genau dafür sind FX-Trockner konzipiert. Es handelt sich um eine schnörkellose Serie, die auf bewährte Technik, solide Komponenten und unkompliziertes Design setzt; Die Kombination dieser Merkmale sorgt für einen konstanten Taupunkt und zuverlässige Leistung bei jedem Durchfluss – in nahezu jeder Fertigungsanwendung.
Erhältlich in 16 Größen von 6 bis 300 l/s.
Zur Vermeidung von innerer Verschmutzung und Leistungsverlust, empfehlen wir einen Druckluft- Vorfilter zu verwenden.
Produktvorteile Atlas Copco Kältetrockner FX 15:
Umweltfreundliches Kältemittel der neusten Generation
Drucktaupunkt 3 bis 5 °C
Digitalanzeige für Drucktaupunkt und Statusanzeige des Betriebszustandes, Warnmeldungen für Service und Taupunkt hoch/niedrig
Geräusch- und vibrationsarmer Betrieb
Kompaktes design, einfach zu installieren
Elektronischer niveaugesteuerter Kondensatableiter mit Füllstandssensor – der Ableiter öffnet nur bei Bedarf, unnötiger Druckluftverlust wird vermieden
Technische Daten:
Volumenstrom (l/s) *
14
Druckverlust (bar)
0,25
Leistungsaufnahme max (kW)
0,26
Betriebsdruck max (bar)
16
Drucklufteintritt max (°C)
43
Spannung V / Hz
230/1/50
Kältemittel (kg)
R513a _ 0,29
L x B x H mm
493 x 350 x 450
Druckluft Anschluss
G 3/4"
Gewicht (kg)
20
*) Volumenstrom max für Drucktaupunkt +5°C bei 7 bar
Umgebungstemperatur 25°C
Drucklufteintritt 35°C
Technische Änderungen ohne Ankündigung vorbehalten
4 x sofort verfügbar
30
%
-10% Code INVENTUR10
Schneider-Kältetrockner DK 600 SMART 4102005950
Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.
Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
Optionales Zubehör 1 - DK350 - DK1825 mit opt. Bypass
Optionales Zubehör 2 - DK350 - DK1825 mit opt. Filtereinheit
Idealer Schutz der DL-Leitung vor Korrosion
Platzsparende Inst.
Beste Betriebssicherheit von Produktionsanlagen
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
Einfache Steuerung
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Optionale Installation von Filterelementen, wie Vorfilter VF-DVP 10, Feinstfilter FF-DVP 10
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
600 l/min
Druckverlust
0,25 bar
Gewicht
19 kg
Abmessungen (BxTxH)
350x493x450 mm
Luftabgang
G 3/4"a
Leistungsaufnahme
0,16 kW
Kältemittel
R513A
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Sofort verfügbar
34
%
AUSSTELLER
AUSSTELLER Atlas Copco Kältetrockner FX 20 - 20 l/s - 1200 l/min
Technische Daten:
Volumenstrom
20
l/s
Volumenstrom
1200
l/min
Volumenstrom
1,2
m³/min
Drucktaupunkt
+ 3
°C
Differenzdruck
0,25
bar
Leistungsaufnahme
0,26
kW
Betriebsspannung/Frequenz
230/1/50
Kältemittel
R513A
Referenzbedingungen:
Betriebsdruck
7
bar
Drucklufteintrittstemperatur
35
°C
Umgebungstemperatur
25
°C
Relative Luftfeuchtigkeit am Eintritt
100
%
Grenzwerte:
Umgebungstemperatur
min.
5
°C
Umgebungstemperatur
max.
43
°C
Eintrittstemperatur
min.
5
°C
Eintrittstemperatur
max.
55
°C
Betriebsdruck
min.
6
bar
Betriebsdruck
max.
14
bar
Abmessungen, Gewichte und Anschlüsse:
Länge/Breite/Höhe
493/350/450
mm
Nettogewicht
25
kg
Druckluftanschlüsse
3/4
"
Vorteile
Anschlussfertige, vollständige Drucklufttrocknungsstation
Kompaktes Design
Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4
Energieeffizienter Wärmetauscher
Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter
Drucktaupunktsensor für eine genaue Drucktaupunktmessung
Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen
Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt
Vereinfachte Service
Nachhaltige Technologie
Ausstattungsmerkmale und Besonderheiten
Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung.
Beschreibung
- Kältemittel-Separator
- Kältemittel-Verdichter
- Schalter für maximalen Druck
- Druckschalter für Lüftersteuerung
- Lüfter
- Verflüssiger
- Kältemittel-Filter
- Expansionsvorrichtung
- Heißgas-Bypass
- Lufteinlass
- Luft-Kältemittel-Wärmetauscher
- Luft-Luft-Wärmetauscher
- Wasserabscheider
- Kondensatableiter
- Luftauslass
Lieferumfang
Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung.
Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände.
Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler
Dixell Steuerung
Potentialfreie Kontakt für Störmeldungen
Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss)
Geschlossener Kältekreislauf:
Kältemittelkompressor
Luftgekühltem Verflüssiger mit Ventilator
Verflüssiger Druckregler
Sammelgefäß für Kältemittel
Hocheffizienter, 3-Zonen Verdampfer mit interner Separation
Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil
Heißgas-Bypass-Ventil
Zertifizierungen
CE
Sofort verfügbar
24
%

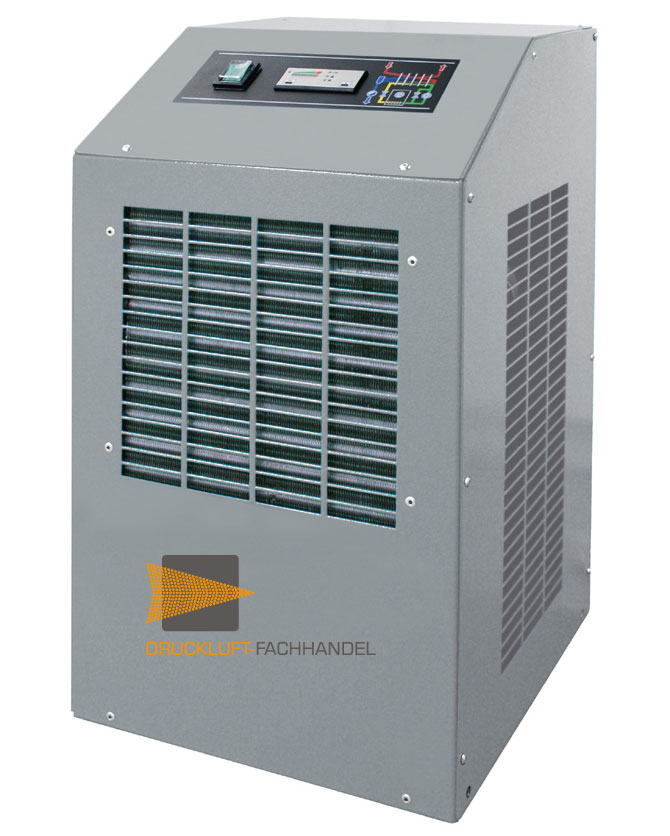

RENNER Druckluft-Kältetrockner RKT-CQ 0125 mit zeitgesteuertem Magnetventil 125 m³/h
Renner-DruckluftkältetrocknerModell CQ 0125 mit zeitgesteuertem Magnetventil
Technische Daten:
Modell
CQ 0125 AB
Drucktaupunkt
+ 5° C
Volumenstrom
125 m³/h
Druck
max. 14 bar
Spannungsversorgung
1Ph / 230 V / 50 - 60Hz
Stromverbrauch
0.39 kW bei 50Hz / 0.49 bei 60Hz
Anschluss
G 1
Medium
Druckluft
Mediumtemperatur
max. 55 °C
Umgebungstemperatur
25 °C
Kältemittel
R134a
Schutzklasse
IP20
Gewicht
33 kg
Schalldruckpegel
< 70 dB (A)
Abmessungen (HxBxT)
645 x 360 x 410 mm
Spannungsversorgung
1Ph / 230 V / 50 Hz
Funktionsprinzip Kälte-Drucklufttrockner für kleine bis mittlere VolumenströmeDie Druckluft wird zur Aufbereitung in den Kälte-Drucklufttrockner geführt und im Luft-Luft-Wärmeaustauscher vorgekühlt. Diese Vorkühlung erfolgt im Gegenstrom zur austretenden, abgekühlten Druckluft und arbeitet deshalb völlig ohne zusätzlichen Energiebedarf. Die weitere Abkühlung auf den Drucktaupunkt erfolgt im Kältemittel-Luft-Wärmeaustauscher, der durch einen Kältemittelkreislauf gekühlt wird. Während des gesamten Kühlvorgangs fällt Feuchtigkeit der Druckluft als Kondensat aus und wird automatisch abgeleitet. Die aufbereitete Druckluft wird vor ihrem Austritt im Luft-Luft-Wärmeübertrager durch die eintretende Druckluft wieder erwärmt. Die Kälteleistung wird durch einen Heißgasregler kontrolliert um das Einfrieren des Wärmeaustauschers im Teillastfall auszuschließen.
Merkmale der Trockner CQ 0020 AB - CQ 0850 AB
Vorteile / Nutzen
Aluminiumplattenwärmetauscher
Keine Korrosion innerhalb des Wärmeübertragers durch den Kontakt mit feuchter Druckluft
Hohe Überlastbarkeit bis zu einem Drucktaupunkt von ca. +20 °C
Im Falle von Überlastung schaltet der Trockner erst ab einem Drucktaupunkt von ca. +20 °C ab
Zeitgesteuertes Magnetventil
Sichere Kondensatableitung
Alle Trockner sind mit einem stabilen Metallgehäuse ausgestattet
Optimaler Schutz gegen Beschädigungen und gegen Schmutz
Kompaktes Design und ein sehr geringes Gewicht
Reduzierter Platzbedarf (geringer Lagerplatzbedarf, geringe Transportkosten und geringer Platzbedarf am Aufstellungsort).
Optional mit niveaugesteurtem Kondensatableiter lieferbar!
Korrigierte Kältetrocknerleistung bei abweichenden Betriebsbedingungen:
Arbeits-druck
Faktor/FP
Drucktau-punkt
Faktor/FDTP
Umgebungs-temperatur
Faktor/FTA
Eintritts-temperatur
Faktor/FTI
2 bar
0,60
3°C DTP
0,90
25°C
1,00
30°C
1,17
3 bar
0,70
5°C DTP
1,00
30°C
0,97
35°C
1,00
4 bar
0,80
7°C DTP
1,11
35°C
0,94
40°C
0,88
5 bar
0,88
10°C DTP
1,25
40°C
0,87
45°C
0,75
6 bar
0,94
45°C
0,78
50°C
0,58
7 bar
1,00
55°C
0,48
8 bar
1,04
9 bar
1,06
10 bar
1,09
11 bar
1,10
12 bar
1,12
13 bar
1,14
14 bar
1,15
15 bar
1,16
16 bar
1,17
Korrigierte Trocknerleistung = Eintrittsvolumenstrom : (FP x FDTP x FTA x FTI)
Elektrischer Anschluss: 230 V / 50 Hz / 1 Phase
*Leistung gem. DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C (Leistung berechnet auf +5 °C) bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck.
Sofort verfügbar
%
AUSSTELLER

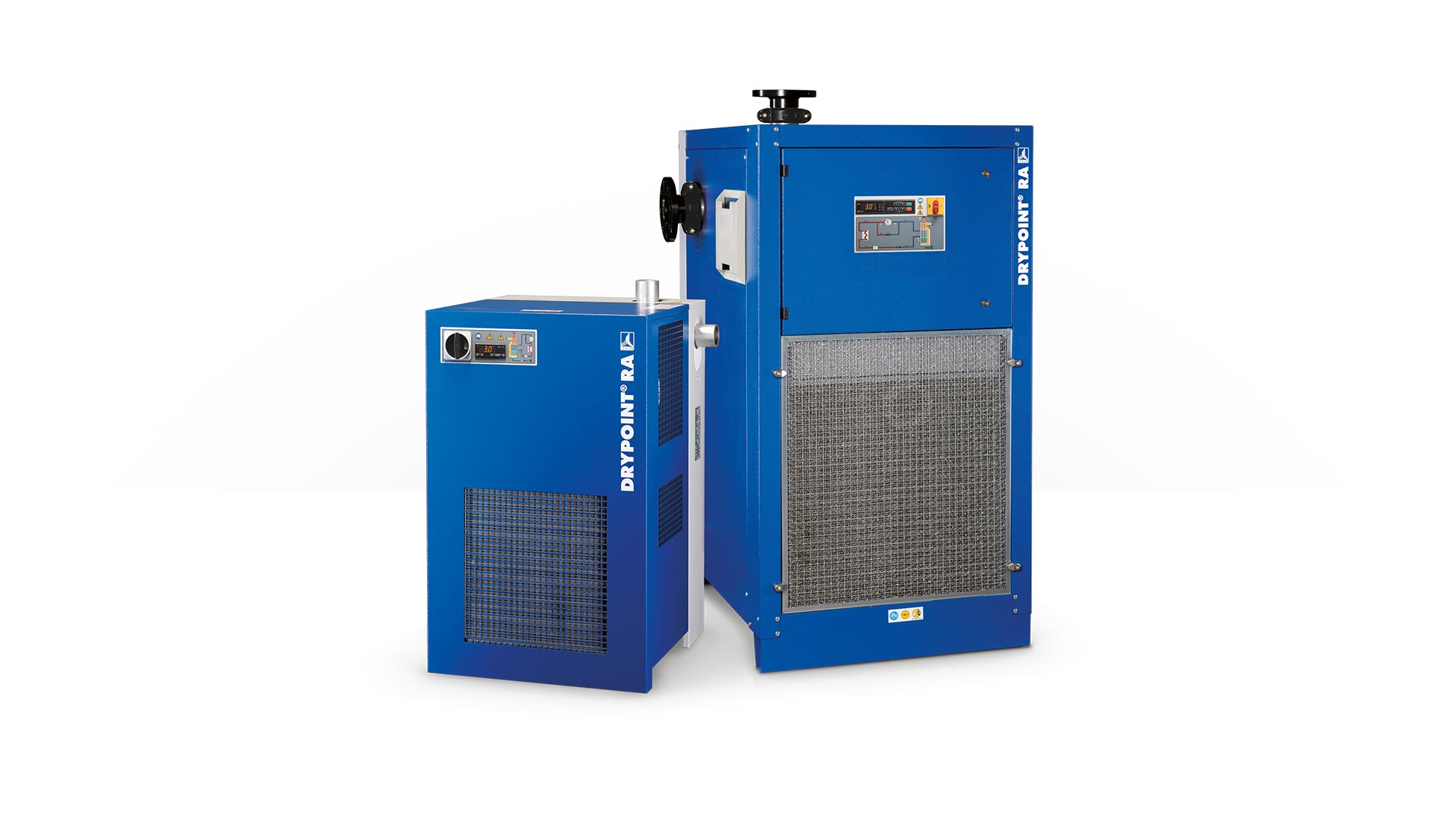

AUSSTELLER BEKO Druckluft-Kältetrockner DRYPOINT RA III 135/AC mit Bekomat, luftgekühlt
Neuwertiger Ausstellungskältetrockner.
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
138
Volumenstrom (m³/min)*
2,3
Leistungsaufnahme (kW)
0,54
Druckluftverlust (deltap [ü])
0,06
Luftanschluss
1''
Abmessungen (mm / HxLxB)
590x505x365
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 630/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
630
Volumenstrom (m³/min)*
10,5
Leistungsaufnahme (kW)
1,4
Druckluftverlust (deltap [ü])
0,05
Luftanschluss
2''
Abmessungen (mm / HxLxB)
1130x755x625
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50 Hz, 1Ph.
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 490/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
486
Volumenstrom (m³/min)*
8,1
Leistungsaufnahme (kW)
1,4
Druckluftverlust (deltap [ü])
0,04
Luftanschluss
2''
Abmessungen (mm / HxLxB)
1130x755x625
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50 Hz, 1Ph.
Sofort verfügbar
24
%
BEKO DRYPOINT® RA 330 / AC mit Bekomat eco Druckluft-Kältetrockner luftgekühlt
Eigenschaften:
Effiziente Energieeinsparungen dank intelligenter Steuerung
bewährtes System: trocknet zuverlässig und ohne hohen Druckluftverlust
absolut eco: kostengünstiger Betrieb dank sehr geringem Energieverbrauch
höchste Funktionalität: ermöglicht optimalen Wärmeaustausch durch das Gegenstromverfahren
bietet hohe Wirtschaftlichkeit mit ökologischer Verantwortung
bis zu 55% Kostenersparnis in 5 Jahren möglich!
geringe Wartungskosten
standardmäßig mit dem Bekomat Kondensatableiter ausgestattet
Technische Daten:
DRYPOINT RA
330/AC eco
Volumenstrom (m³/h) 3°C
330
Leistungsaufnahme (kW)
100% Last
50% Last
0% Last
0,70
0,53
0,15
Druckverlust (?p bar [ü])
0,15
Luftanschluss (Ø)
G1 1/2" BSP-F
Höhe (mm)
885
Breite (mm)
555
Tiefe (mm)
580
Gewicht (kg)
55
Bestell-Nr.
BE-4028313
Sofort verfügbar
24
%
BEKO DRYPOINT® RA 110 / AC mit Bekomat eco Druckluft-Kältetrockner luftgekühlt
Eigenschaften:
Effiziente Energieeinsparungen dank intelligenter Steuerung
bewährtes System: trocknet zuverlässig und ohne hohen Druckluftverlust
absolut eco: kostengünstiger Betrieb dank sehr geringem Energieverbrauch
höchste Funktionalität: ermöglicht optimalen Wärmeaustausch durch das Gegenstromverfahren
bietet hohe Wirtschaftlichkeit mit ökologischer Verantwortung
bis zu 55% Kostenersparnis in 5 Jahren möglich!
geringe Wartungskosten
standardmäßig mit dem Bekomat Kondensatableiter ausgestattet
Technische Daten:
DRYPOINT RA
110/AC eco
Volumenstrom (m³/h) 3°C
108
Leistungsaufnahme (kW)
100% Last
50% Last
0% Last
0,31
0,23
0,07
Druckverlust (?p bar [ü])
0,13
Luftanschluss (Ø)
G1" BSP-F
Höhe (mm)
740
Breite (mm)
345
Tiefe (mm)
420
Gewicht (kg)
36
Bestell-Nr.
BE-4028309
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 240/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
240
Volumenstrom (m³/min)*
4,0
Leistungsaufnahme (kW)
0,56
Druckluftverlust (deltap [ü])
0,06
Luftanschluss
1 1/4''
Abmessungen (mm / HxLxB)
690x630x435
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Sofort verfügbar
Druckluft-Kältetrockner DRYPOINT RA AC/HT Typ AC HT 100
DRYPOINT RA100/AC HTVolumenstrom (Nm³/h)630Leistungsaufnahme (kW)2,05Druckverlust (?p bar [ü])0,32Luftanschluss (Ø)G2" BSP-FHöhe (mm)1500Breite (mm)710625Tiefe (mm)775Gewicht (kg)138Bestell-Nr.BE-4022609
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 190/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
186
Volumenstrom (m³/min)*
3,1
Leistungsaufnahme (kW)
0,55
Druckluftverlust (deltap [ü])
0,05
Luftanschluss
1 1/4''
Abmessungen (mm / HxLxB)
690x630x435
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Sofort verfügbar
Druckluft-Kältetrockner DRYPOINT RA Typ RA1080
DRYPOINT RA1080/ACVolumenstrom (m³/h) 3°C1080Leistungsaufnahme (kW)2,10Druckverlust (?p bar [ü])0,17Luftanschluss (Ø)DN80-PN16Höhe (mm)1465Breite (mm)790Tiefe (mm)1000Gewicht (kg)240Bestell-Nr.BE-4017140
Sofort verfügbar
Druckluft-Kältetrockner DRYPOINT RS HP Typ RS1010HP50
DRYPOINTRS 1010 HP50/ACVolumenstrom (Nm³/h)1008Leistungsaufnahme (kW)1,73Druckverlust (?p bar [ü])0,22Luftanschluss (Ø)G1 1/2" BSP-FHöhe (mm)1105Breite (mm)665625Tiefe (mm)665Gewicht (kg)190Bestell-Nr.BE-4020122
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 135/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
138
Volumenstrom (m³/min)*
2,3
Leistungsaufnahme (kW)
0,54
Druckluftverlust (deltap [ü])
0,06
Luftanschluss
1''
Abmessungen (mm / HxLxB)
590x505x365
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50-60 Hz, 1Ph.
Sofort verfügbar
BEKO Druckluft-Kältetrockner DRYPOINT RA III 960/AC mit Bekomat, luftgekühlt
Druckluft-Kältetrockner DRYPOINT RA III /AC
Der DRYPOINT RA III steht für wirtschaftliche Drucklufttrocknung in Verbindung mit einem niedrigen Treibhauspotential. Durch die Gesamtheit seiner technischen Eigenschaften wird der Druckverlust, Druckluftverlust und die Energieaufnahme deutlich reduziert. Das moderne Design sowie die intuitive Steuerung mit IIoT-Funktionen (Industrial Internet of Things) auf Basis von Modbus RTU machen die Überwachung und Verwaltung des Trocknungsprozesses mühelos.
Die neue Generation von Kältetrocknern zeichnet sich durch erhöhte Energieeffizienz, geringen Differenzdruck und minimalen Serviceaufwand aus. Sie sind das Ergebnis jahrelanger Erfahrung in Entwicklung und Produktion, gepaart mit dem Einsatz hochwertiger und genau aufeinander abgestimmter Komponenten.
Sein Anwendungsbereich liegt dort, wo Druckluftsysteme, Anwendungen und Produkte trockene Druckluft benötigen und sicher vor Kondensat und Verschmutzung geschützt werden müssen. Die Trocknung erfolgt im DRYPOINT RA III durch Abkühlung der Luft. Das dabei entstehende Kondensat wird ohne Druckluftverluste durch den BEKOMAT effizient abgeleitet. Durch die nachfolgende Erwärmung der Luft resultiert eine relative Luftfeuchte von ca. 20% bei einem konstanten Drucktaupunkt von 3°C. Somit ist der effiziente Einsatz der Druckluft in allen Produktionsbereichen langfristig gesichert.
Zum Einsatz kommt das Kältemittel R513A mit einem niedrigen Treibhauspotential GWP (Global Warming Potential) in Übereinstimmung mit den Anforderungen der F-Gas-Verordnung und schützt so die Umwelt. Energieeffizienz und Leistung stimmen mit R134a überein und erlauben einen langfristigen Betrieb bei erheblich verringerten Umweltauswirkungen.
Unsere Geräte der 3. Generation sind mit einem patentierten Heißgas-Bypass-Ventil ausgestattet, das speziell für die Kältetrocknung entwickelt wurde. Diese innovative Technologie gewährleistet eine gleichbleibende Taupunktstabilität unter allen Bedingungen über einen Bereich von 0 bis 100 % Druckluftbelastung, wodurch das Risiko des Einfrierens ausgeschlossen wird. Mit diesem Ventil entfallen zusätzliche Einstellungen, sodass maximale langfristige Zuverlässigkeit garantiert ist.
Vorteile auf einen Blick
Energie- und Kosten-Effizienz ohne Kompromisse
kein Druckluftverlust durch effektive Kondensatableitung mit BEKOMAT
minimale Druckverluste durch strömungsoptimiertes Wärmetauscherdesign
geringe Energieaufnahme durch ausgewählte Kältemittelkompressoren
gleichbleibende Taupunktstabilität durch patentiertes Heißgas-Bypass-Ventil
Anpassung der Leistungsaufnahme an veränderte Trocknungsanforderungen
Sicherheit und Zuverlässigkeit jederzeit
sehr stabiler Drucktaupunkt auch bei schwankenden Bedingungen
effiziente Kondensatabscheidung durch integrierten Demister
kontrollierte Kondensatableitung ohne Druckluftverluste mit BEKOMAT
für Versionen mit LED-Steuerung
Intuitive und zukunftssichere Steuerungssysteme für einfachen Betrieb
Großformatige LED-Anzeige
Große Auswahl an Alarmoptionen
Integrierte BEKOMAT-Testfunktion
IIOT-Fähigkeit durch die integrierte Modbus RTU Schnittstelle
Bei stark verschmutzter Eingangsluft (ISO 8573.1 Klasse 3.-.3 oder schlechter) empfehlen wir eine zusätzliche Aufbereitung mit einem CLEARPOINT Vorfilter, um das Zusetzen des Wärmetauschers zu verhindern.
Technische Daten:
Volumenstrom (m³/h)*
960
Volumenstrom (m³/min)*
16,0
Leistungsaufnahme (kW)
1,8
Druckluftverlust (deltap [ü])
0,06
Luftanschluss
2 1/2''
Abmessungen (mm / HxLxB)
1552x973x625
Max. Drucklufteintrittstemperatur (C°)
70
Min./max. Betriebsdruck (bar [ü])
4/16
Min./max. Umgebungstemperatur (°C)
2/50
Elektrischer Anschluss
230 V, 50 Hz, 1Ph.
Sofort verfügbar
Druckluft-Kältetrockner DRYPOINT RA TAC Typ RA870TAC
DRYPOINT RA870/AC-TACVolumenstrom (m³/h) 3°C870Leistungsaufnahme (kW)1,52Druckverlust (?p bar [ü])0,13Luftanschluss (Ø)G2 1/2" BSP-FHöhe (mm)1105Breite (mm)665625Tiefe (mm)725Gewicht (kg)150Bestell-Nr.BE-4017205
Sofort verfügbar
Druckluft-Kältetrockner DRYPOINT RA AC/HT Typ AC HT 55
DRYPOINT RA55/AC HTVolumenstrom (Nm³/h)330Leistungsaufnahme (kW)0,94Druckverlust (?p bar [ü])0,22Luftanschluss (Ø)G1 1/2" BSP-FHöhe (mm)1400Breite (mm)560625Tiefe (mm)595Gewicht (kg)75Bestell-Nr.BE-4022824
Kältetrockner, Drucklufttrockner und Co.
Um der Druckluft die Luftfeuchtigkeit zu entziehen, wird die Luft mit Hilfe eines Kältetrockners auf eine Temperatur von max. 3°C gesenkt - den sogenannten Drucktaupunkt. Das Prinzip ist Folgendes: Die Druckluft wird so abgekühlt, dass der Wasserdampf sich absetzt und Kondensat bildet. Dieses wird am Kondensatableiter des Kältetrockners abgeleitet und kann nicht mehr zurück in die Druckluft gelangen. Je kühler die Temperatur, umso trockener Ihre Druckluft. Das Resultat: trockene Luft durch einen Kältetrockner!
Warum ein Kältetrockner bzw. Drucklufttrockner?
Feuchtigkeit in der Druckluft führt zu Korrosion in Druckluftleitungen und -werkzeugen. Gerade bei Lackierarbeiten ist eine Lufttrocknung durch einen Kältetrockner ein Muss, da Feuchtigkeit in der Druckluft zu Blasenbildung fährt. Beim Pulverbeschichten und Sandstrahlen kann Feuchtigkeit in Verklumpungen resultieren und Ihr Arbeitsergebnis in Sekunden ruinieren.
Bei Anwendungen im Freien ist eine Aufbereitung über einen Adsorptionstrockner unverzichtbar.
Wir bieten Ihnen verschiedenste Kältetrockner von Beko, Renner (niveaugesteuert & zeitgesteuert) sowie Kältetrockner bzw. Drucklufttrockner aus dem Hause Schneider Druckluft.
Sie benötigen eine ehrliche und kompetente Beratung? Dann rufen Sie uns an oder nutzen Sie unser Kontaktformular.
Wir nehmen uns gerne für Sie Zeit!
