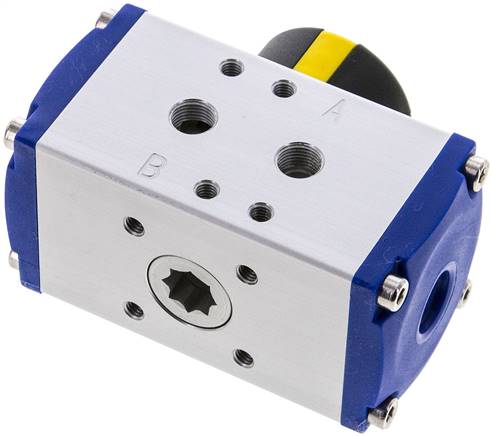

Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F07 (Vierkant 11)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße12A (mm)70BM 8C (mm)17D (°)45VerschleißteilesatzPD 012 REPErsatzfedersatzPDE 012 REP FEDERGewicht2,8 kg / Stk.

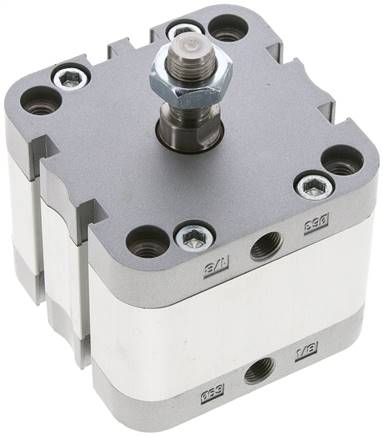

Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)63Hub (mm)15AusführungKolbenstange mit AußengewindeReparatursätzeNAD 63 REPA (mm)16AK (mm)22B (mm)12BG (mm)13,8CH (mm)13E (mm)77,0GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)56,5WH (mm)8ZA (mm)49ZB (mm)57ZC (mm)34Gewicht750 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStellzeit 140 sek.Spannung (V)85 bis 240 V (AC/DC)BohrungLGewindeG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)90PN (bar)0 bis 40Stellzeit (s)140Gewicht3 kg / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-Dichtungpassend für Montageflansch ISO 5211F03Anschlussbild für Endschalterbox oder Stellungsregler50 x 25Luftanschluss (NAMUR)G 1/8"Baugröße1A (mm)36BM 5C (mm)9D (°)45Gewicht400 g / Stk.

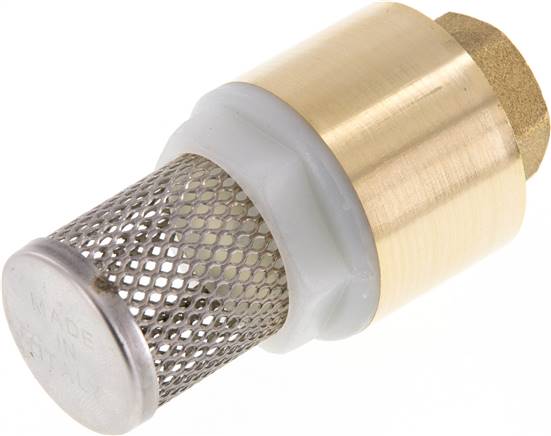

Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBR, Ventil: PA 6, Saugkorb: Gewindeteil: Nylon 6, Filter: 1.4301Temperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, MineralöleWeitere Eigenschaften:GG 3/8"L (mm)70ca. Öffnungsdruck (bar)0,02Gewicht100 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*LuftfederWeitere Eigenschaften:FunktionFederrückstellung (NO)*GewindeG 1/4 (Pilot G 1/8)Durchfluss (L/min)800Symbolz_3_2_wege_no_pneumatisch_luftfeder_o_federunterst_0_47_47.eA (mm)73B (mm)35C (mm)22D (mm)8,2E (mm)18,5F (mm)25G1G 1/4"H1 (mm)4,2H2 (mm)3,3J (mm)17K (mm)16L (mm)30M (mm)19,8N (mm)22,5O (mm)32P (mm)-1,5W (mm)0Gewicht125 g / Stk.

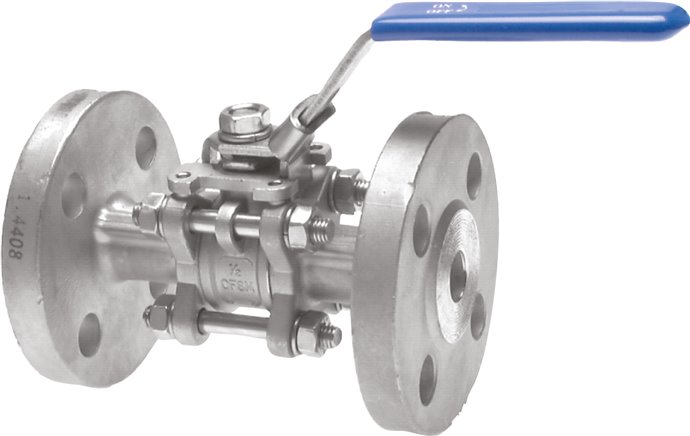

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF), Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:elektrischer Antrieb* -EL, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F1 (DIN EN 558-1, Reihe 1), •Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (DN 50 - DN 80: VHS 40)*Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:FlanschanschlussDN40-PN16 (DIN)Nennweite (mm)40L (mm)200Betriebsdruck (bar)0 bis 16A (mm)88B (mm)110d (mm)150H (mm)112R (mm)228ISO 5211F05ReparatursätzeKHFL 403 ES REPGewicht7 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungT2Gewinde KugelhahnG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)88PN (bar)-0,9 bis 63ErsatzantriebePDD 002-F03Gewicht1,8 kg / Stk.

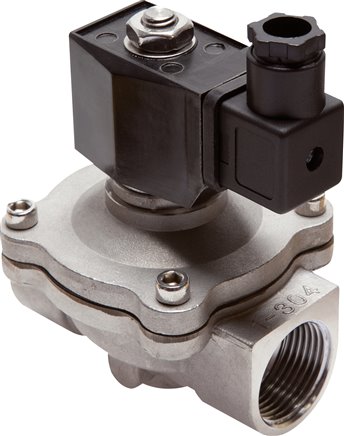

Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1-1/2"DN (mm)40L (mm)123kv-Wert* (L/min)413MagnetspuleRErsatzmembrane (Dichtungs-Kit**) NBRZS 112 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 112 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 112 MEM EPBetriebsdruck (bar)0 - 10Gewicht2,7 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN80-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)80Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)10Betriebsdruck Flüssigkeiten (gefährliche) (bar)10Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDD 006-VK11Gewicht4,3 kg / Stk.
Vorteile: 2 zusätzliche Endschalter, Drehmomentabschaltung, variable Spannung (Gleich- oder Wechselspannung), Handnotbetätigung, im Antriebsgehäuse integrierte Heizung, Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67) Kugelhahn Werkstoffe: Körper: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM Temperaturbereich: -20 bis +180 °C Medien: Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien Optional: Zeugnis 3.1 Schwenkantrieb Beschreibung: Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen! Werkstoffe: Körper: PA 6 Temperaturbereich: -20 bis +70 °C Spannung: 24 - 240 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden) Schutzart: IP 67 Einschaltdauer: 75% Optional: Stellzeit 140 sek. (nur für Antriebsgröße 2 & 3) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS Achtung: Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden! Weitere Eigenschaften: Ausführung Standard Bauform Gewindeanschluss Spannung (V) 24 bis 240 V (AC) / 24 bis 135 V (DC) Gewinde G 3/4" DN (mm) 20 Einbaulänge Kugelhahn (mm) 80 PN (bar) -0,9 bis 63 Stellzeit (s) 9 Ersatzantriebe ELU 230-2 Gewicht 2,8 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT4Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)164PN (bar)-0,9 bis 63ErsatzantriebePDE 025

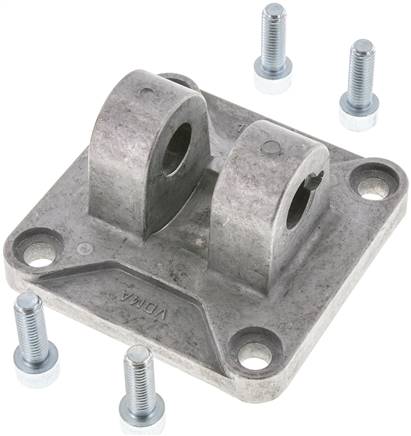

Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TE und TF verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)100A (mm)75B (mm)25Ø D (mm)20E (mm)11,0F (mm)41H (mm)14L (mm)230M (mm)115N (mm)89,0R (mm)32Gewicht600 g / Stk.

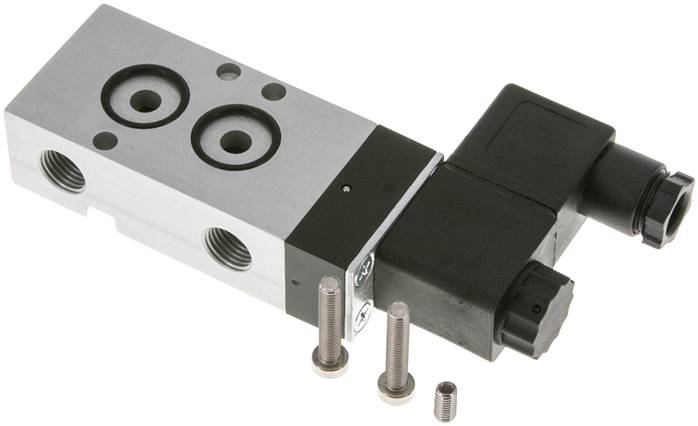

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannungen115 V ACFunktionMittelstellung belüftetGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.500Betriebsdruck (bar)3 - 10Symbolz_m534hn_k.eps
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 3/25** ESGewicht39 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN65-PN16 (DIN)Werkstoff GehäuseEdelstahlWerkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)10Betriebsdruck Flüssigkeiten (gefährliche) (bar)10Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDE 012-VK11Gewicht6 kg / Stk.

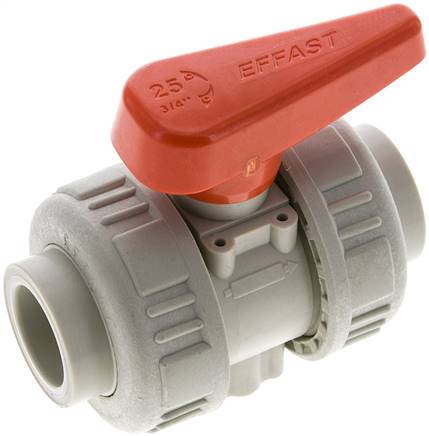

Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PP-H, Kugelsitz: PTFEBetriebsdruck:0 - 10 barBesonderes Qualitätsmerkmal:Kugelhahn 100% geprüftAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenEPDMInnen Ø D (mm)25DN (mm)20H (mm)91L (mm)18Z (mm)55E (mm)60B (mm)58C (mm)73Durchfluss* (L/min)380Gewicht155 g / Stk.
Vorteile:•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:BauformGewindeanschlussAusführungFeder-öffnend, FKM-DichtungGewinde KugelhahnG 2"DN (mm)50Einbaulänge Kugelhahn (mm)140PN (bar)-0,9 bis 63ErsatzantriebePDE 012-FOGewicht7 kg / Stk.

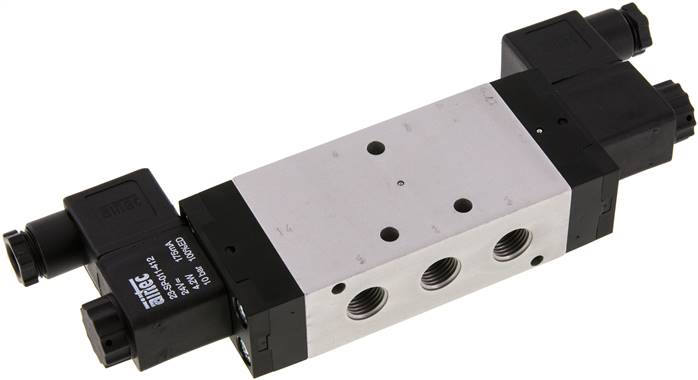

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACFunktion3/2-Wege (Federrückstellung)GewindeG 1/4"Rückstellung durchFederDurchfluss (L/min)780Betriebsdruck (bar)3 - 10Gewicht290 g / Stk.
KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F1 (DIN EN 558-1, Reihe 1)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN50-PN40 (DIN/EN)Nennweite (mm)50Einbaulänge Kugelhahn (mm)230Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDD 012Gewicht13 kg / Stk.

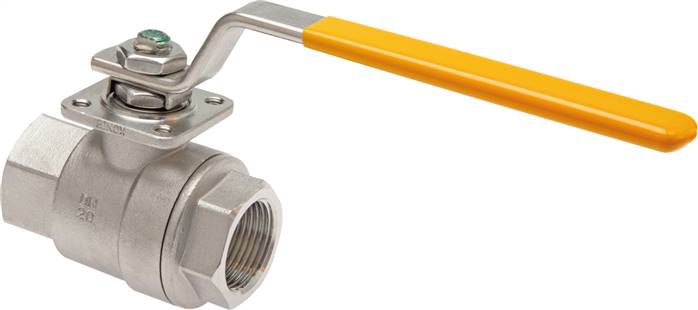

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4401, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +60°CEinsatzbereich:Sauerstoff (Industrie), Vakuum (max. -0,9 bar)Optional:Zeugnis 3.1Lieferung:Dieser Kugelhahn wird im Kunststoffbeutel verschweißt geliefert.Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und WellenadapterWeitere Eigenschaften:GRp 1-1/4"DN (mm)32L (mm)95PN (bar)-0,9 bis 20H (mm)85R (mm)180ISO 5211F04Gewicht1,3 kg / Stk.

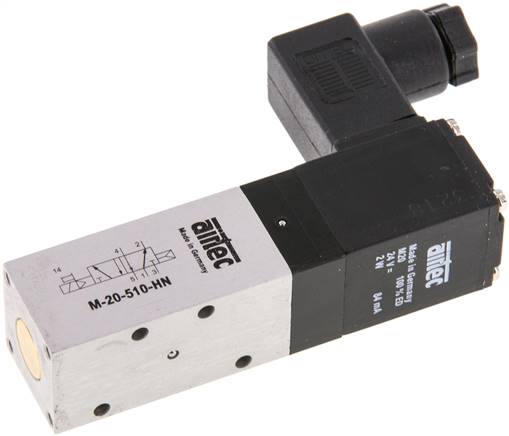

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=Rückstellung durchLuftfederGewindeM 5Nennweite (mm)3Durchfluss (L/min)220Betriebsdruck (bar)2,5 - 8Leistungsaufnahme DC/AC (Anzug)2 WGewicht100 g / Stk.

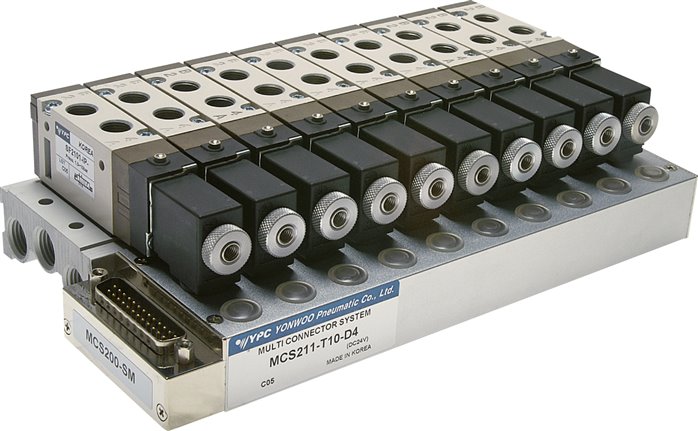

Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:Stationen (Stk)12BeschreibungTerminalbox mit SprungmodulA (mm)249B (mm)237Mehrfachanschlussplatte (Luft)MF2500-12Gewicht480 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)12Hub (mm)30ReparatursätzeSQ 12 REPA (mm)31,5B (mm)28,0C (mm)6D (mm)6E (mm)33F (mm)6,5GM 5HM 3K (mm)5L (mm)3,5M (mm)22N (mm)3,5O (mm)6,5 (3,5 tief)Q (mm)11,0S (mm)27,5U (mm)14V (mm)25Gewicht90 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
