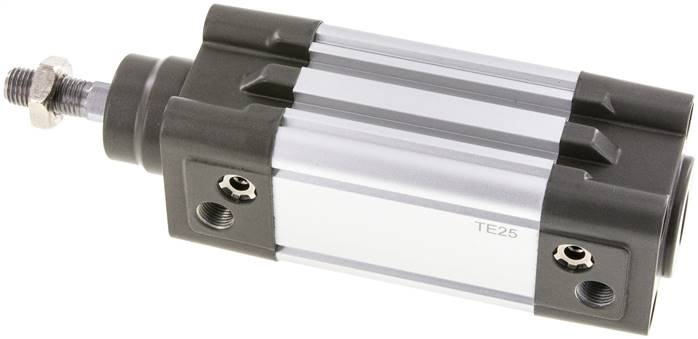

Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 25, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.4 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø32 mmHub25 mmAnschlussG 1/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM10x1,25Kolbenstangen-Ø12 mmKolbenstangengewindeM10x1,25KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 435. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 435 (siehe Downloads).

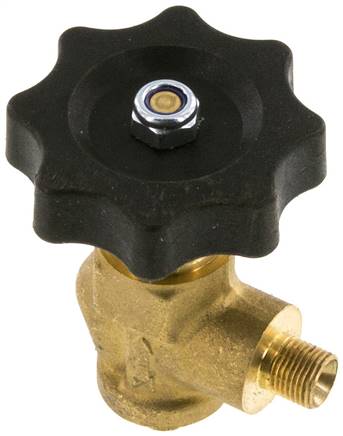

Werkstoffe:Gehäuse: Pressmessing, Griff: Kunststoff, Dichtung: NBR, Ventilsitz metallisch dichtendTemperaturbereich:-30°C bis +110°CWeitere Eigenschaften:AusführungWinkel 90°GewindeG 1/8"DN (mm)4Gewicht165 g / Stk.
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 2"G2 (Innengewinde)Rp 2"DN (mm)46L (mm)113,5PN (bar)0 bis 25H (mm)83R (mm)175ErsatzgriffeG KH 20 B EGewicht1,5 kg / Stk.

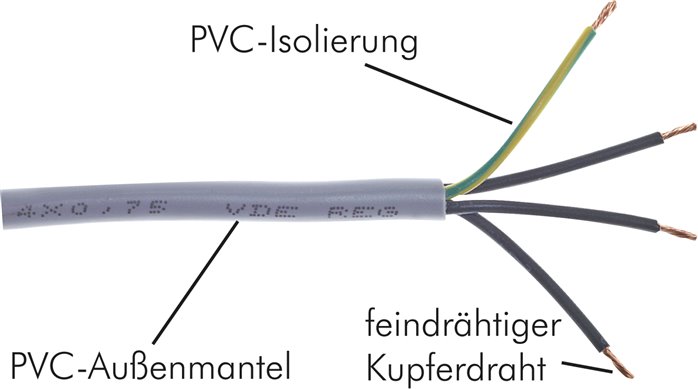

Beschreibung:PVC Steuerleitung, in Anlehnung an VDE 0250, 0271, 0281, 0293, Außenmantel PVC grau, fortlaufender Zahlenaufdruck auf Adern nach VDE 0293, Schutzleiter grün / gelb, PVC-AderisolierungVerwendung:Als Anschluss- und Verbindungsleitung für Werkzeugmaschinen, Fertigungsstraßen, Steuergeräte, Steuerpulte, im Anlagenbau, in Kraftwerken, in der Heiz- und Klimatechnik, in Kühlanlagen, in Büromaschinen und Anlagen der Datenverarbeitung. Verlegung in trockenen, feuchten und nassen Räumen, jedoch nicht im Freien. Weitgehend beständig gegen Öle, Fette und Chemikalien.Betriebsspannung:max. 500 VTemperaturbereich:fest verlegt: -20°C bis +80°C, beweglich verlegt: -5°C bis +80°CRollenlänge:50 mtr.*inkl. SchutzleiterWeitere Eigenschaften:Aderquerschnitt (mm2)1,50Aderzahl* (Stk)3Gewicht95 g / Stk.

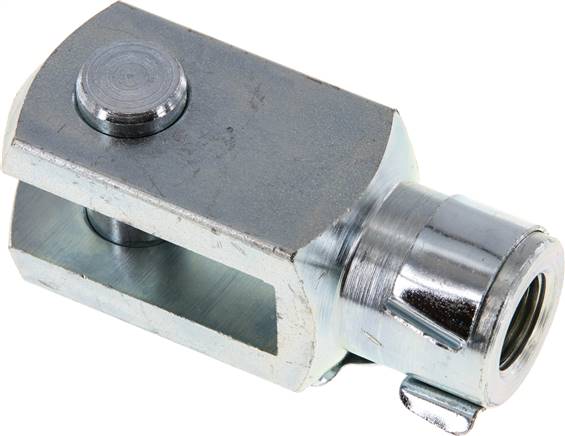

Weitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)50 & 63AM 16 x 1,5B (mm)21C (mm)15,0D (mm)16D2 (mm)42L (mm)28H (mm)64Gewicht220 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVL20GewindeG 1/4"Durchfluss (L/min)800Symbolz_3_2_wege_axial_handhebel_raste_0_48_48.epsA (mm)54,7B (mm)35C (mm)22D (mm)28,7E (mm)18,7F (mm)20G1G 1/4"H (mm)4,3J (mm)24K (mm)94M (mm)16,5N (mm)22,5O (mm)28,7P (mm)1,5UM 14 x 1V (mm)3W (mm)0X (mm)8,0Gewicht120 g / Stk.

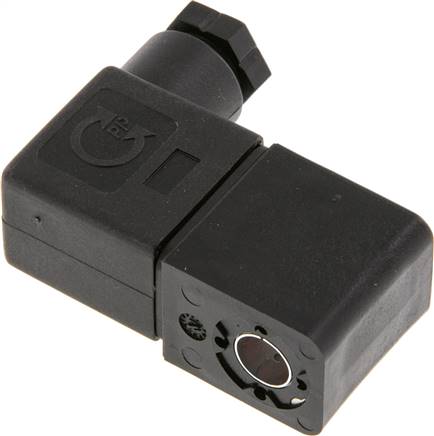

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformMSpannung12 V=Leistung2,0 - 2,1 WSteckergröße1Außenabmessung (mm)22 x 30 x 29Abstand Ankerbohrungen L (mm)28Ankerbohrungen unten D1 (mm)9,1Ankerbohrungen oben D2 (mm)8,1Ansenkung unten D3 (mm)10,3Ansenkung oben D4 (mm)16,0Gewicht70 g / Stk.

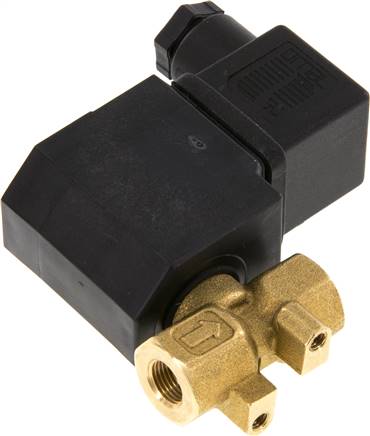

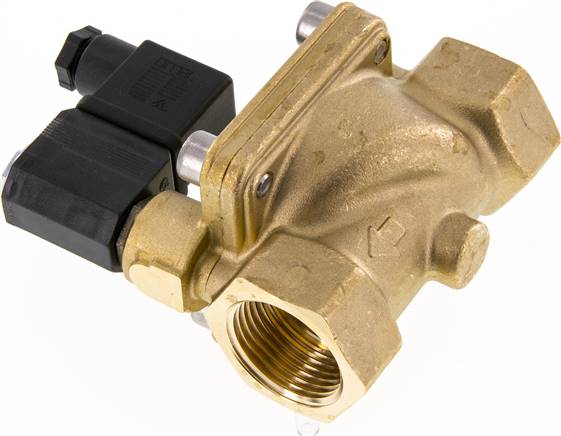

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1/8"DichtungenFKMBetriebsdruck (bar)0 - 15DN (mm)2,2L (mm)38kv-Wert* (L/min)4,5MagnetspuleGMedientemperatur (°C)-10 bis +130Gewicht310 g / Stk.

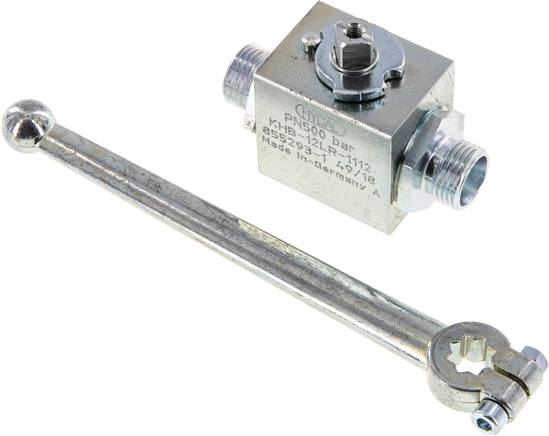

Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)DN (mm)10L (mm)74PN (bar)0 bis 315SW (mm)9Ersatzgriffe geradeG KH SW9Ersatzgriffe gekröpftG KH SW9 GKGewicht430 g / Stk.

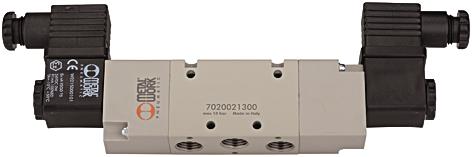

5/2-Wegeventil, Differen.kolben, elektropneumat., bistabil, G 1/4, 24 V DC, Betriebsdr. 1-10 barTechnische Daten:Betriebsdruck min.1 barBetriebsdruck max.10 barMediumstemperatur min.-10 °CMediumstemperatur max.60 °CUmgebungstemperatur min.-10 °CUmgebungstemperatur max.50 °CDurchflusswertmessung 1Durchfluss bei 6 bar und Δp 0,5 barDurchflusswertmessung 2Durchfluss bei 6 bar und Δp 1,0 barAnschlussG 1/4HandhilfsbetätigungrastendFunktion5/2BetätigungbistabilSpannung24 V DCDurchfluss 1750 Nl/minDurchfluss 21100 Nl/minDN7.5Symbol36Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 471. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 471 (siehe Downloads).

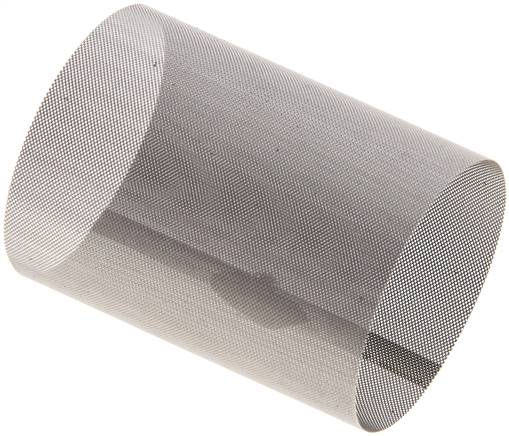

Werkstoffe:Körper: Messing, Dichtung: NBR, Sieb: 1.4301Maschenweite:0,5 mm, (G 2-1/2" bis 4": 0,8 mm)Temperaturbereich:-20°C bis +110°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Optional:0,2 mm Maschenweite (nur Typ Messing) -F*0,8mm MaschenweiteWeitere Eigenschaften:Maschenweite0,2 mmGewicht4.4 g / Stk.

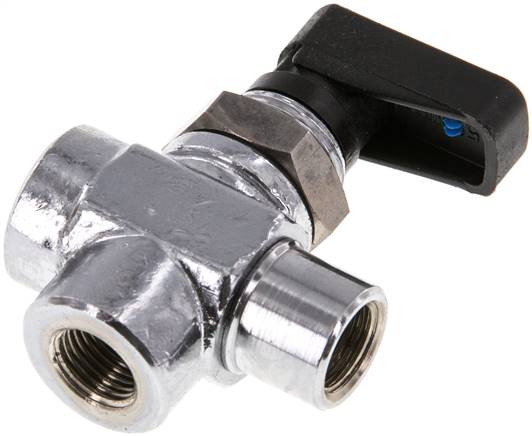

Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,99 bar)Schalttafeleinbau:Lochdurchmesser: 14,5 mm, Blechdicke: max. 4,5 mmWeitere Eigenschaften:AusführungL-BohrungGG 1/8"DN (mm)5L (mm)35PN (bar)-0,99 bis 20H1 (mm)33,5H2 (mm)15,5R (mm)19Gewicht75 g / Stk.

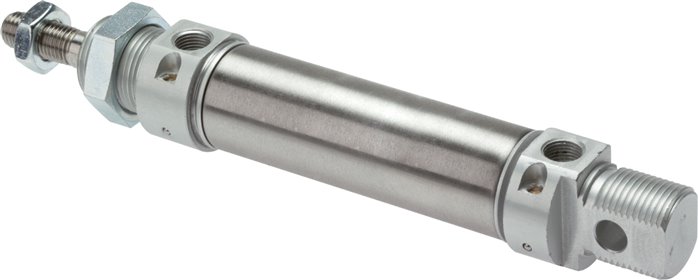

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)600Ausführungeinstellbare EndlagendämpfungAM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht600 g / Stk.

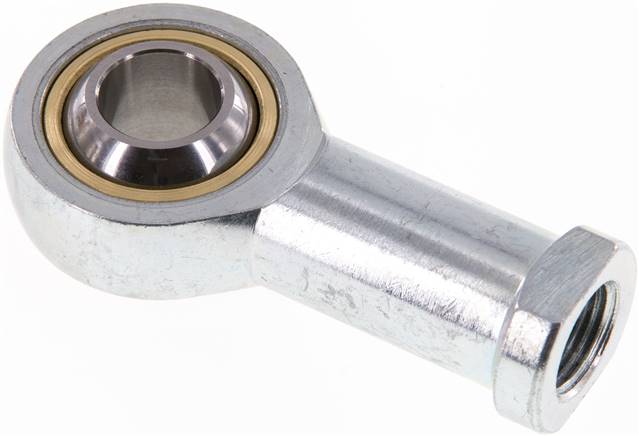

*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)50 & 63AM 16 x 1,5B (mm)32C (mm)64D (mm)43E (mm)16F (mm)83G (mm)32H (mm)16Gewicht340 g / Stk.

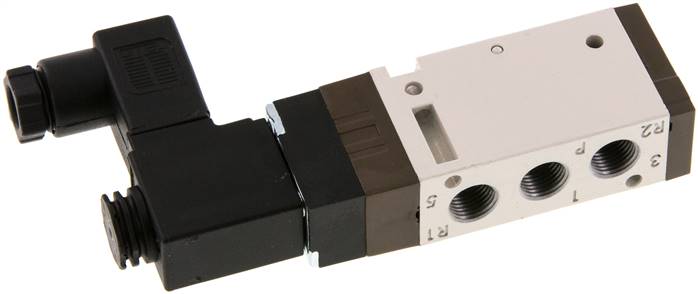

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellungGewindeG 1/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbolz_sf1110_fed_k.epsGewicht130 g / Stk.

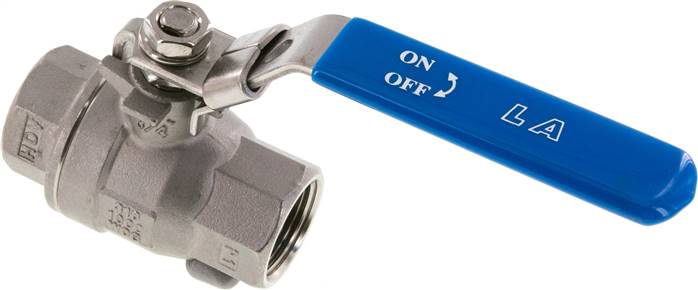

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 3": VHS 40)*nur für ungefährliche Flüssigkeiten der Fluidgruppe IIWeitere Eigenschaften:GG 3/4"DN (mm)20L (mm)73,4PN (bar)0 bis 63H (mm)68R (mm)124Gewicht480 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1"DichtungenEPDMBetriebsdruck (bar)0,3 - 16DN (mm)25,0L (mm)96kv-Wert* (L/min)160,0MagnetspuleKMedientemperatur (°C)-10 bis +120Gewicht1,2 kg / Stk.

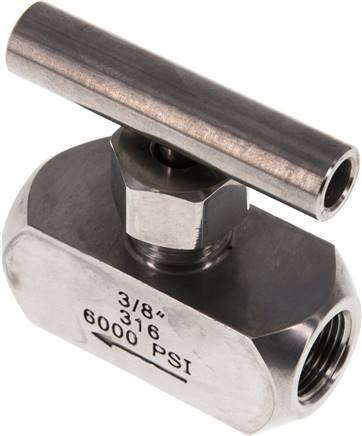

Werkstoffe:Gehäuse: 1.4401, Griff: 1.4301, Dichtung: PTFE (an der Spindel)Temperaturbereich:-20°C bis +200°COptional:Zeugnis 3.1*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf. Durchfluss für Luft [l/min] ca. 13,4 x kv x PEingang, wenn PAusgang < PEingang/2 (PEingang und PAusgang sind Absolutwerte in bar.)Weitere Eigenschaften:GewindeG 3/8"DN (mm)3L (mm)58PN (bar)0 bis 400H (mm)43kv-Wert* (L/min)14,0Gewicht320 g / Stk.

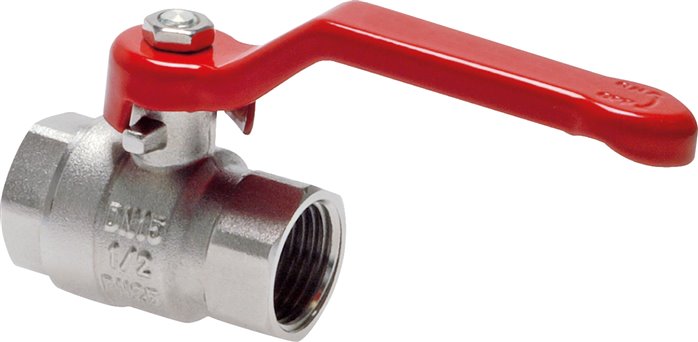

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardGewinde GRp 1-1/2"DN (mm)36L (mm)85PN (bar)0 bis 25H (mm)73R (mm)142Ersatzgriffe**G KH 114112 B EGewicht900 g / Stk.

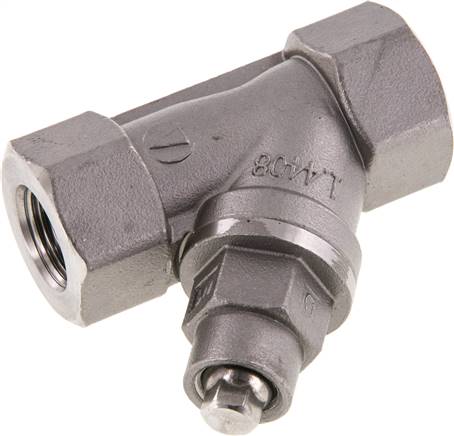

Werkstoffe:Körper1.4408, Dichtung: PTFE, Sieb: 1.4401Maschenweite:0,8 mmTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,99 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:0,25 mm Maschenweite -F, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M8Weitere Eigenschaften:GG 3/8"L (mm)65PN (bar)-0,99 bis 40Maschenweite0,25 mmH (mm)43,0Ersatzsieb 0,8 mmSFEV 143812 ESErsatzsieb 0,25 mmSFEV 143812 ES-FD (mm)14T (mm)35,3ErsatzdichtungenSF 143812 ES REPGewicht250 g / Stk.

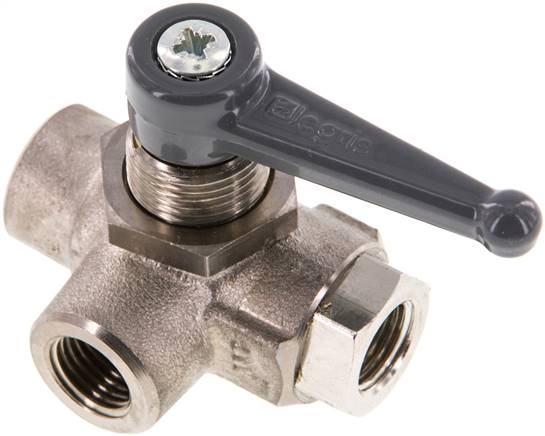

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing poliert, Dichtung: PA / NBRTemperaturbereich:-20°C bis +80°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)Schalttafeleinbau:Lochdurchmesser 20 mm (bei 1/8" Ausführung 19 mm)Weitere Eigenschaften:AusführungL-BohrungGG 1/4"DN (mm)6L (mm)53PN (bar)-0,98 bis 20L1 (mm)28Emax (mm)8,5H (mm)40R (mm)48Gewicht210 g / Stk.
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 50, Hub 50, G 1/4, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.3 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø50 mmHub50 mmAnschlussG 1/4KolbenstangeStahl C45, hartverchromtKolbenstangen AGM16x1,5Kolbenstangen-Ø20 mmKolbenstangengewindeM16x1,5KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).

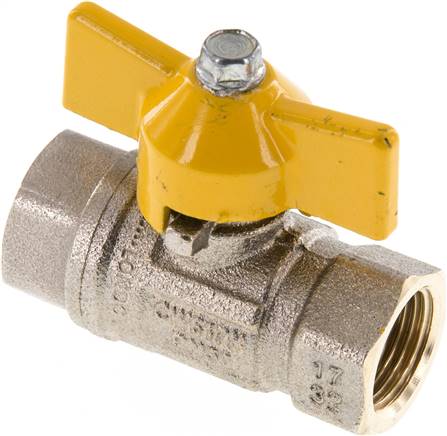

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°C, Gas: -20°C bis max. +60°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar), Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar***), -langer Griff in rot*bei Gas bis PN 5 bar / MOP 5, **keine DIN Baulänge, ***nicht für Kombigriffgröße 3Weitere Eigenschaften:AusführungKnebelgriffGewinde GRp 3/8"DN (mm)10L (mm)52,4PN* (bar)-0,9 bis 50H (mm)37R (mm)24Ersatzgriff KnebelKOMBI 1 K GELBStandardgriffKOMBI 1 S GELBFlachstahlgriffKOMBI 1 F GELBGewicht125 g / Stk.

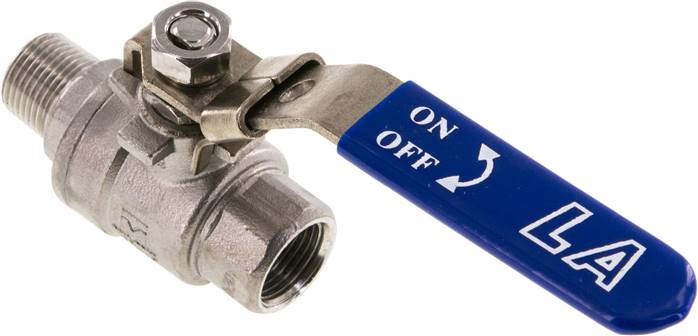

Edelstahlkugelhahn, 2-teilig, Innen-/Außengewinde, G 3/8, DN 10, Betriebstemperatur -20 °C bis 180 °C, PN max. 63 barTechnische Daten:GehäuseEdelstahl 1.4408Betriebstemperatur min.-20 °CBetriebstemperatur max.180 °CKugelEdelstahl 1.4401KugeldichtungPTFE (15% glasfaserverstärkt)SpindelabdichtungPTFEHandhebelEdelstahl 1.4301, mit KunststoffüberzugGewindeG 3/8DN10PN63 barGewindenormG-Gewinde nach DIN EN ISO 228-1A95 mmB50 mmL58 mmC Ø10 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 277. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 277 (siehe Downloads).
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
