Membrantrockner / Membrantrocknung

DRYPOINT M ist ideal für die Drucklufttrocknung von Volumenströmen zwischen 3 und 2000 l/min im Druckbereich bis 12,5 bar. Durch Parallelschaltung von Modulen können auch größere Druckluftmengen getrocknet werden. Durch ein breites Produktprogramm mit unterschiedlichen Spüllufteinstellungen ist nahezu jeder Trocknungsgrad erreichbar und es entstehen anwendungsspezifische Vorteile. Die erreichbare DTP-Absenkung ist abhängig von Volumenstrom, Druck und Eintritts-Drucktaupunkt der Druckluft und liegt entsprechend des gewählten DRYPOINT M-Typs zwischen 20 und 55 Kelvin. Vorteile bewährtes Verfahren höchster Zuverlässigkeit und Funktionssicherheit sofortige Verfügbarkeit trockener Druckluft, auch bei diskontinuierlicher Arbeitsweise geringer Spülluftbedarf, Drucklufttrocknung auf den Anwendungsfall einstellbar kompakt und robust, geringer Platzbedarf durch geringe Bauhöhe Druckluftein- und Austritt auf einer Ebene (Filterversion), einfach mit CLEARPOINT- Filtern kombinierbar wartungs- und verschleißfrei, da keine beweglichen Teile keine Reduzierung des Sauerstoffanteils, daher auch für Atemluftaufbereitung geeignet kein elektrischer Anschluss, auch für Ex-Bereiche geeignet lange Lebensdauer bei Verwendung von CLEARPOINT-Filtern umweltfreundlich, kommt ohne FCKW / FKW-haltige Kältemittel oder Adsorptionsmittel aus Technische Daten Membranwerkstoff Polyamin auf Polyethersulfon Vergussmaterial Polyurethan Kernrohr Aluminium Gehäuse AI-GK anox. bzw. Aluminium Düse Messing O-Ringe NBR Einbaulage beliebig Temp. Druckluft/Umgebung +2 bis + 60 °C Betriebsdruck 4 bis 12,5 bar Geräuschpegel << 45 dB(A), kein Expansionsknall Erforderlicher Feinfilter 1 µm Druckverlust 0,1 - 0,3 bar² Gewicht 0,49 kg Leistungs-Korrekturfaktoren für andere Drücke Druck (bar) 4 5 6 7      8 9 10 11 12 Faktor 0,39 0,56 0,77 1,0 1,19 1,4 1,61 1,84 2,07

DRYPOINTDM 40 G61 CA-N+35°C auf +15°C(+5°C auf -7°C)1650+35°C auf +3°C(+5°C auf -17°C)1125+35°C auf -10°C(+5°C auf -26°C)860+35°C auf -10°C(+5°C auf -33°C)740Spülluft (l/min)180Höhe (mm)795Breite ges. (mm)146C (mm)48Breite körper(mm)125G (mm)1 1/2"Gewicht (kg)9,1Bestell-Nr.BE-4010126

DRYPOINTDM 20 G67 CA-N+35°C auf +15°C(+5°C auf -7°C)1050+35°C auf +3°C(+5°C auf -17°C)765+35°C auf -10°C(+5°C auf -26°C)590+35°C auf -10°C(+5°C auf -33°C)505Spülluft (l/min)120Höhe (mm)695Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)4,1Bestell-Nr.BE-4007615

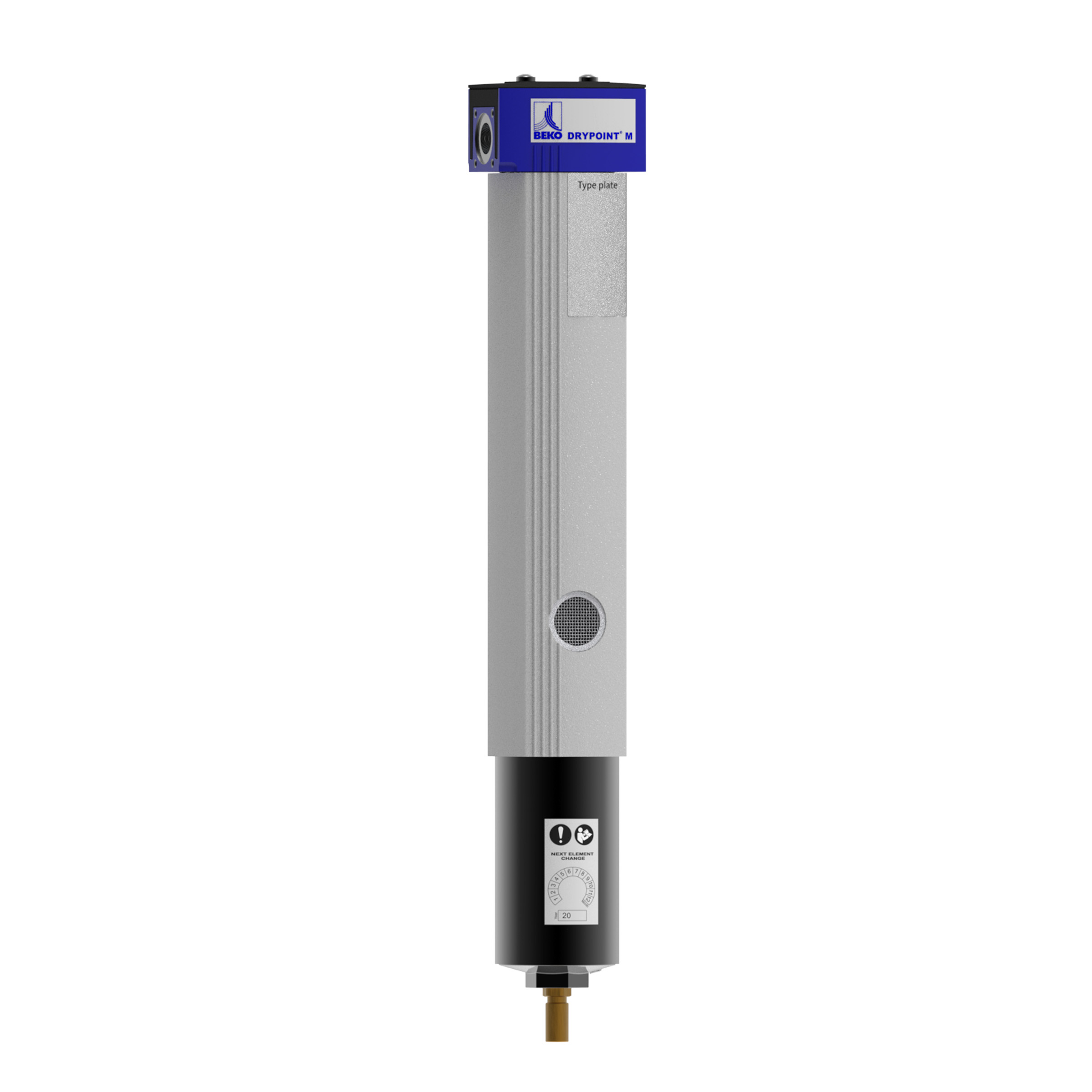

DRYPOINT ® M Plus: mit integriertem Filter und Spülluftabsperrung: DRYPOINT DM 10 G34 CA-V21S +35°C auf +15°C (+5°C auf -7°C) 270 +35°C auf +3°C (+5°C auf -17°C) 181 +35°C auf -10°C (+5°C auf -26°C) 139 +35°C auf -10°C (+5°C auf -33°C) 120 Spülluft (l/min) 30 Höhe (mm) 442 Breite ges. (mm) 60 C (mm) 17 Breite körper(mm) 60 G (Zoll) 1/2" Gewicht (kg) 1,85 Bestell-Nr. 4023704

DRYPOINTDM 40 G90 CA-N+35°C auf +15°C(+5°C auf -7°C)-+35°C auf +3°C(+5°C auf -17°C)2250+35°C auf -10°C(+5°C auf -26°C)1720+35°C auf -10°C(+5°C auf -33°C)1480Spülluft (l/min)360Höhe (mm)1085Breite ges. (mm)146C (mm)48Breite körper(mm)125G (mm)1 1/2"Gewicht (kg)11,3Bestell-Nr.BE-4010130

DRYPOINTDM 20 G53 CA-N+35°C auf +15°C(+5°C auf -7°C)800+35°C auf +3°C(+5°C auf -17°C)532+35°C auf -10°C(+5°C auf -26°C)396+35°C auf -10°C(+5°C auf -33°C)338Spülluft (l/min)80Höhe (mm)625Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)3,8Bestell-Nr.BE-4007614

DRYPOINTDM 10 G34 CA-N+35°C auf +15°C(+5°C auf -7°C)270+35°C auf +3°C(+5°C auf -17°C)181+35°C auf -10°C(+5°C auf -26°C)139+35°C auf -10°C(+5°C auf -33°C)120Spülluft (l/min)30Höhe (mm)435Breite ges. (mm)75C (mm)28Breite körper(mm)60G (mm)3/8"Gewicht (kg)1,85Bestell-Nr.BE-4013781

DRYPOINTDM 08 G14 RA+35°C auf +15°C(+5°C auf -7°C)50+35°C auf +3°C(+5°C auf -17°C)32+35°C auf -10°C(+5°C auf -26°C)23+35°C auf -10°C(+5°C auf -33°C)19Spülluft (l/min)5Rohrversion Länge(mm)140Breite ges. (mm)-C (mm)-Rohrversion Breite(mm)45Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)0,27Bestell-Nr.BE-4005169

DRYPOINT DM08G29RA +35°C auf +15°C (+5°C auf -7°C) 200 +35°C auf +3°C (+5°C auf -17°C) 133 +35°C auf -10°C (+5°C auf -26°C) 99 +35°C auf -10°C (+5°C auf -33°C) 84 Spülluft (l/min) 20 Rohrversion Länge(mm) 290 Breite ges. (mm) - C (mm) - Rohrversion Breite(mm) 45 Ein/Ausgans-Gewinde (mm) 1/4" Gewicht (kg) 0,49 Bestell-Nr. BE-4005317

DRYPOINTDM 08 G28 KA-N+35°C auf +15°C(+5°C auf -7°C)150+35°C auf +3°C(+5°C auf -17°C)100+35°C auf -10°C(+5°C auf -26°C)74+35°C auf -10°C(+5°C auf -33°C)63Spülluft (l/min)15Höhe (mm)355Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,94Bestell-Nr.BE-4007624

DRYPOINTDFDR 08 G24 KA+35°C auf +15°C(+5°C auf -7°C)100+35°C auf +3°C(+5°C auf -17°C)66+35°C auf -10°C(+5°C auf -26°C)49+35°C auf -10°C(+5°C auf -33°C)42Spülluft (l/min)10Rohrversion Länge(mm)240Breite ges. (mm)140C (mm)27Rohrversion Breite(mm)-Ein/Ausgans-Gewinde (mm)1/4"Gewicht (kg)1,43Bestell-Nr.BE-4010380

DRYPOINTDM 20 G67 CA-N+35°C auf +15°C(+5°C auf -7°C)1350+35°C auf +3°C(+5°C auf -17°C)910+35°C auf -10°C(+5°C auf -26°C)700+35°C auf -10°C(+5°C auf -33°C)605Spülluft (l/min)150Höhe (mm)765Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)4,4Bestell-Nr.BE-4009210

DRYPOINTDM 20 G48 CA-N+35°C auf +15°C(+5°C auf -7°C)600+35°C auf +3°C(+5°C auf -17°C)399+35°C auf -10°C(+5°C auf -26°C)297+35°C auf -10°C(+5°C auf -33°C)253Spülluft (l/min)60Höhe (mm)575Breite ges. (mm)100C (mm)34Breite körper(mm)80G (mm)3/4"Gewicht (kg)3,5Bestell-Nr.BE-4007606

DRYPOINTDM 08 G19 KA-N+35°C auf +15°C(+5°C auf -7°C)50+35°C auf +3°C(+5°C auf -17°C)32+35°C auf -10°C(+5°C auf -26°C)23+35°C auf -10°C(+5°C auf -33°C)19Spülluft (l/min)5Höhe (mm)265Breite ges. (mm)46C (mm)27Breite körper(mm)45G (mm)1/4"Gewicht (kg)0,79Bestell-Nr.BE-4007620
