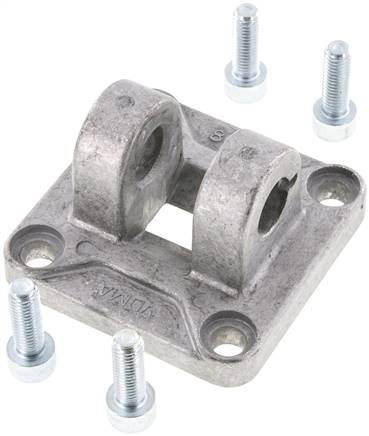

Lieferumfang:1 Stk. Schwenkbefestigung, inkl. 4 BefestigungsschraubenAchtung:Nur Bolzen Typ FFQ für die Verbindung zu Typ TE und TF verwenden!Weitere Eigenschaften:WerkstoffAluminiumfür Kolben Ø (mm)80A (mm)65B (mm)25Ø D (mm)20E (mm)11,0F (mm)36H (mm)14L (mm)210M (mm)95N (mm)72,0R (mm)30Gewicht370 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)50Hub (mm)1.000ReparatursätzeXL 50 REPAM 16 x 1,5B (mm)20C (mm)40D (mm)25,5F (mm)32G (mm)37H (mm)143IG 1/4"K (mm)4M (mm)63,0N (mm)46,5CH (mm)17RTM 8Gewicht7 kg / Stk.
Werkstoffe:Gehäuse und Oberteil: Messing, Dichtsitz: NBRTemperaturbereich:0°C bis +80°CEinsatzbereich:Wasser, DruckluftWeitere Eigenschaften:GG 3/4"DN (mm)16L (mm)54,5PN (bar)0 bis 10H (mm)78R (mm)58Gewicht320 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Optional:FKM-Dichtungen (Temperaturbereich: -20°C bis max. +150°C, ohne Magnetkolben) -V, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C <= Ta <= 80°C -X**verfügbar ab Kolben Ø 16 mmWeitere Eigenschaften:Kolben Ø (mm)16Hub (mm)25AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)18M (mm)109N (mm)9P (mm)53RM 5CH (mm)5Gewicht100 g / Stk.

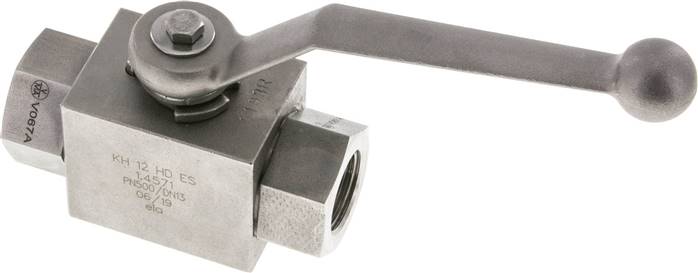

Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtungsschale: POM, Dichtungen: PTFE / FKM, Griff: 1.4571Temperaturbereich:-30°C bis max. +100°C, (Option -PEE: -30°C bis max. +180°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,999 bar), (Wasser nur nach Freigabe durch uns)Optional:Dichtschalen aus PEEK -PEE, Zeugnis 3.1Weitere Eigenschaften:GewindeG 1/2"DN (mm)13L (mm)83PN (bar)-0,999 bis 500Temperaturbereich (°C)-30 bis +100Gewicht700 g / Stk.

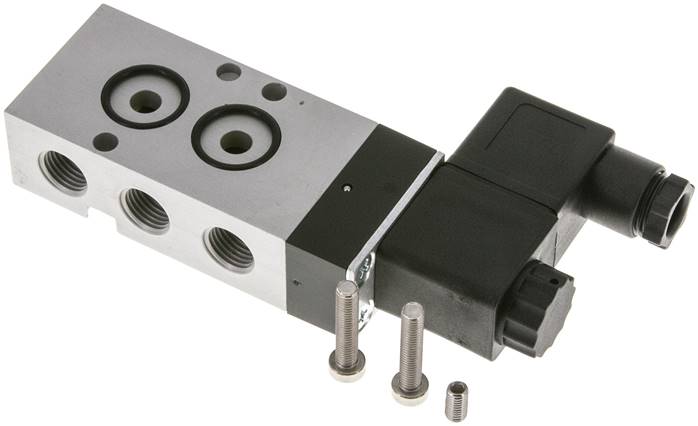

Werkstoffe:Körper: Kunststoff, Dichtungen: NBRTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,1 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA (60 Hz)Schutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Lieferumfang:mit Schrauben und DichtungenWeitere Eigenschaften:Steuerspannung230 V ACAusführungNorm-Stecker (Größe 0)FunktionFederrückstellung (NC)AnschlussFlanschBetriebsdruck (bar)0 - 8Durchfluss (L/min)28Symbolz_ysv10_2nc_k.epsGewicht49 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-15°C bis +60°CBetriebsdruck:-0,95 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionFederrückstellungGewindeG 1/4"Nennweite (mm)7,5Durchfluss (L/min)1.100A (mm)13B (mm)39,0C (mm)34,5D (mm)40E (mm)26,3F1 (mm)22GG 1/4"H (mm)8,0K1 (mm)22K2 (mm)19,6L (mm)90,0M (mm)25N (mm)15,2O (mm)11,2P (mm)22SymbolZ_XMV110.EPSGewicht270 g / Stk.
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM, silikonfrei gefertigtTemperaturbereich:-20°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)*max. Betriebsdruck in Abhängigkeit der Temperatur: bis 30°C = 15 bar, bis 60°C = 11 bar, bis 90°C = 7,5 barWeitere Eigenschaften:AusführungInnengewindeGewinde GG 1/2"Gewinde G-1G 1/2 (IG)DN (mm)10L (mm)49PN (bar)-0,98 bis 15H (mm)32,5R (mm)72Gewicht155 g / Stk.
Werkstoffe:Gehäuse: Edelstahl, Dichtung: FKM, Führungsring: PTFETemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, Mineralöle, DruckluftOptional:NPT-Gewinde -NPT*nur für FlüssigkeitenWeitere Eigenschaften:Werkstoff1.4301GG 1-1/4"L (mm)97D (mm)66ca. Öffnungsdruck (bar)0,03Gewicht290 g / Stk.
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)DN (mm)8L (mm)76PN (bar)0 bis 500SW (mm)9Ersatzgriffe geradeG KH SW9Ersatzgriffe gekröpftG KH SW9 GKGewicht450 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:Anschluss P (1) (Grundstellung geschlossen) oder Anschluss R (3) (Grundstellung offen)Funktion:Dieses Ventil schaltet verzögert. Es kann in Ruhestellung geschlossen oder Ruhestellung offen eingesetzt werden. Druckanschluss bei P (1) ergibt die Funktion "Ruhestellung geschlossen", Druckanschluss bei R (3) die Funktion "Ruhestellung offen". In Ruhestellung ist Durchfluss von R (3) nach A (2), Anschluss P (1) ist gesperrt. Ein bei Z (12) ankommendes Signal schaltet nach Ablauf der eingestellten Zeit das Ventil auf Durchfluss von P (1) nach A (2), R (3) wird gesperrt. Nach Löschen des Signals stellt eine Feder den Kolben sofort zurück.Ein Anschluss der Signalleitung Z (12) an P (1) oder R (3) ist möglich. Hierbei ist darauf zu achten, dass die Signalleitung zum Ventilanschluss P (1) oder R (3) nicht länger ist als die Signalleitung nach Z (12).Weitere Eigenschaften:GewindeG 1/8"Durchfluss (L/min)600Betriebsdruck (bar)3 - 10Zeitbereich (s)1 - 20Steueranschluss ZG 1/8"Gewicht350 g / Stk.

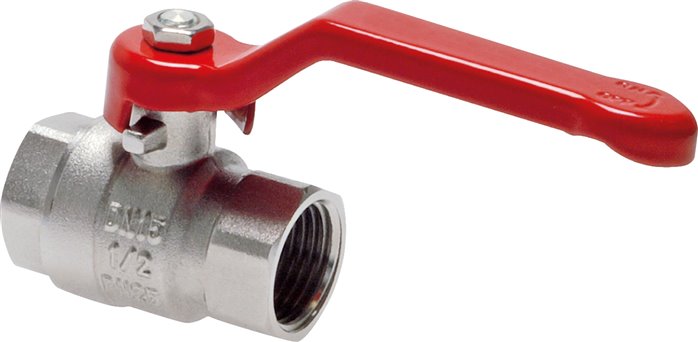

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardGewinde GRp 1-1/4"DN (mm)29L (mm)76PN (bar)0 bis 25H (mm)67R (mm)142Ersatzgriffe**G KH 114112 B EGewicht650 g / Stk.
Werkstoffe:Körper1.4408, Dichtung: PTFE, Sieb: 1.4401Maschenweite:0,8 mmTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,99 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:0,25 mm Maschenweite -F, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M8Weitere Eigenschaften:Gewicht1.3 g / Stk.

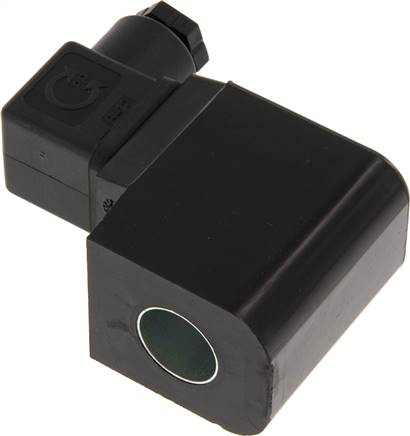

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformDSpannung24 V=Leistung25 WSteckergröße3Außenabmessung (mm)36 x 54 x 53Abstand Ankerbohrungen L (mm)51Ankerbohrungen unten D1 (mm)18,3Ankerbohrungen oben D2 (mm)18,3Ansenkung oben D4 (mm)23,0Gewicht330 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Schutzart:IP 65Lebensdauer:min. 40 Mio. SchaltspieleLeistungsaufnahme:Gleichstrom: 3 W, Wechselstrom: 4 VAMagnetspule:T1 (Steckergröße 1)Information:Spule und Stecker liegen lose bei.*mechanische FederWeitere Eigenschaften:Steuerspannung24 V=FunktionFederrückstellung (NC)*GewindeG 1/2"Durchfluss (L/min)2.250Symbolz_3_2_wege_nc_elektrisch_luftfeder_0_47_47.epsA (mm)144,7B (mm)50C (mm)34D (mm)13,5E (mm)21,0F (mm)48G1G 1/2"H1 (mm)5,3H2 (mm)4,3J (mm)27K (mm)24,8L (mm)40,5M (mm)29,3N (mm)31,5O (mm)45,0P (mm)2U (mm)75V (mm)40,5W (mm)0Gewicht490 g / Stk.

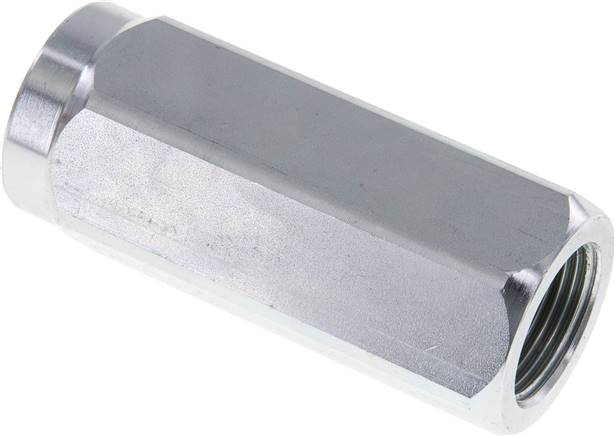

Werkstoffe:Gehäuse: Kohlenstoffstahl verzinkt, Dichtung: metallisch dichtender KegelsitzTemperaturbereich:-25°C bis +200°COptional:Öffnungsdrücke (ab G 1/4"): 1,0 bar -1, 3,0 bar -3, 5,0 bar -5, 8,0 bar -8Weitere Eigenschaften:GG 3/4"DN (mm)16L (mm)88SW (mm)36PN (bar)350Öffnungsdruck (bar)0,4 - 0,7Gewicht490 g / Stk.

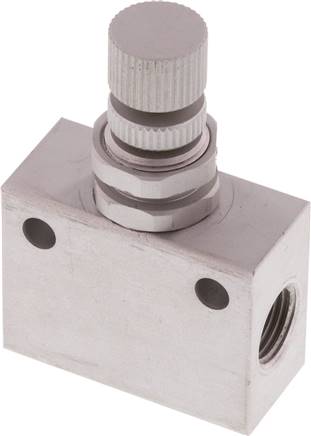

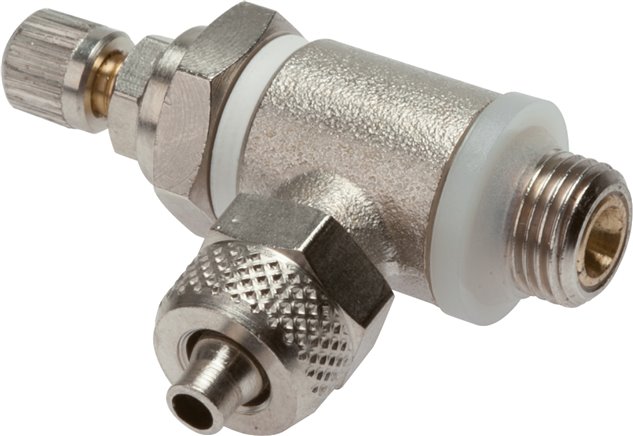

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewinde außenG 1/4"Schlauch Ø außen x innen (mm)10 x 8Gewicht75 g / Stk.
Lieferumfang:Ventil inkl. BefestigungsmutterTemperaturbereich:-20°C bis +70°CBetriebsdruck:1 - 10 barWeitere Eigenschaften:AnschlussgewindeG 1/8"Gewinde für SchalttafeleinbauM 12 x 0,75Durchfluss geregelt (L/min)0 - 350Durchfluss ungeregelt (L/min)300Baulänge (mm)32Gewicht47 g / Stk.

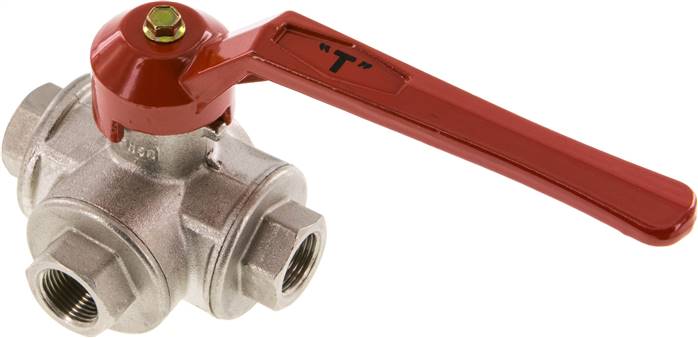

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (G 2-1/2": PTFE / NBR)Temperaturbereich:-10°C bis max. +120°CSchaltstellung:Kann durch Versetzen des Handgriffes verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Eigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe (kein Benzin), Heizöl, Lösungsmittel, schwache Säuren und Laugen.Weitere Eigenschaften:Ausführung3-Wege KugelhahnKugelbohrungT-BohrungGG 3/8"DN (mm)12L (mm)77PN (bar)-0,9 bis 55H (mm)65R (mm)125C (mm)60ErsatzgriffeG KH3/14-12Temperaturbereich (°C)-10 bis +120Gewicht700 g / Stk.

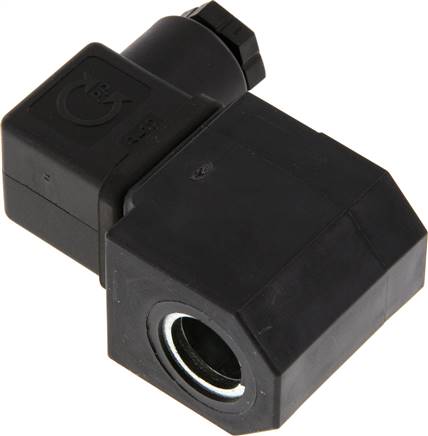

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformGSpannung24 V=Leistung14 WSteckergröße3Außenabmessung (mm)32 x 41 x 41Abstand Ankerbohrungen L (mm)37Ankerbohrungen unten D1 (mm)14,7Ankerbohrungen oben D2 (mm)10,0Ansenkung unten D3 (mm)18,3Ansenkung oben D4 (mm)13,7Gewicht170 g / Stk.
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbarAnwendung:Zum Betätigen von doppeltwirkenden Zylindern schrauben Sie das Ventil direkt in einen Anschluss des Zylinders. Das obere Ringstück verbinden Sie mittels Schlauch mit dem anderen Anschluss des Zylinders. Das Ventil wird über das untere Ringstück mit Druckluft versorgt.Weitere Eigenschaften:Ringstück AusführungCK-AnschlussFunktion4/2-WegeAnschluss Ringstück6 x 4 mm (außen x innen)Hohlschraube GewindeG 1/4 (AG)Symbolz_k4_k.epsBetriebsdruck (bar)0 - 10Gewicht110 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Aluminium, Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CBetriebsdruck:3 - 10 bar (Impulsventil: 2 - 10 bar)Steuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Funktion:3/2-Wege Ausführung entlüftet in den Federraum des Antriebes, daher ist eine Abluftdrosselung nicht möglich. Bei 5/2-Wege Ausführung ist eine Abluftdrosselung (Geschwindigkeitsregulierung) mit Hilfe von 2 Stk. Drosselschalldämpfern DS 14 möglich. Bitte Drosselschalldämpfer gesondert bestellen.*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACFunktion5/2-Wege (Federrückstellung)GewindeG 1/4"Rückstellung durchFederDurchfluss (L/min)800Betriebsdruck (bar)3 - 10Gewicht290 g / Stk.

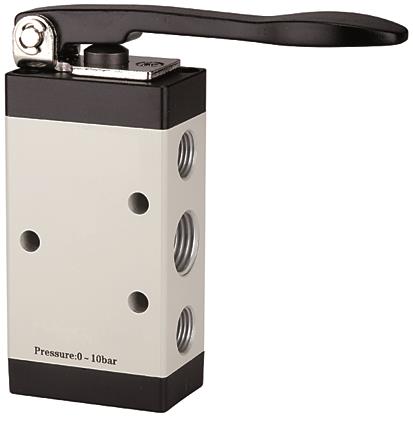

5/2-Wegeventil, manuell betätigt, »M5«, langer Hebel, monostabil, G 1/8, Betriebsdruck 0 - 10 bar, Temp. -20 °C bis 70 °C5/2-Wegeventile- handbetätigt, für Schalttafelaufbau -Technische Daten:Betriebsdruck min.0 barBetriebsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungAnschlussG 1/8Funktion5/2BetätigungmonostabilDurchfluss450 l/minAnschluss EntlüftungG 1/8Symbol3Hebel/SchalterfarbeschwarzDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 457. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 457 (siehe Downloads).
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 1-1/4"G2 (Innengewinde)Rp 1-1/4"DN (mm)29L (mm)87PN (bar)0 bis 25H (mm)67R (mm)142ErsatzgriffeG KH 114112 B EGewicht700 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
