Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungeinfachwirkend, FKM-DichtungenBohrungLGewinde KugelhahnG 1"DN (mm)20Einbaulänge Kugelhahn (mm)108PN (bar)-0,9 bis 63ErsatzantriebePDE 006-VK11Gewicht3,2 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtetScheibe: EdelstahlManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -BMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN65-PN25 (DIN/EN)Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)25Betriebsdruck Flüssigkeiten (gefährliche) (bar)25Betriebsdruck Gase (ungefährliche) (bar)25Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 012-VK11
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Aluminium, Flansch: Aluminiumguss mit Buchse aus 1.4404 (medienberührende Teile aus 1.4404), Manschette: Naturgummi in LebensmittelqualitätSteuerdruck:max. 1,5 bis 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +90°C)* -EP, Manschette aus Nitril, fett- und ölbeständig, keine Buchse aus 1.4404 (-10 °C bis max. +80°C) -B*DN 40 - DN 50: -10°C bis max. +120°C, **Gehäuse und Flansch aus StahlWeitere Eigenschaften:WerkstoffAluminiumAusführungQuetschventil, Manschette aus EPDMFlanschanschlussDN40-PN16 (DIN)DN (mm)40L (mm)155Betriebsdruck (bar)0 - 6DA (mm)150AG 1/4"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVFL 40 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVFL 40 AB REPErsatzmanschette aus EPDM*QVFL 40 EP REPErsatzmanschette aus NitrilQVFL 40 B REPTemperaturbereich (°C)-10 bis +120Gewicht3 kg / Stk.

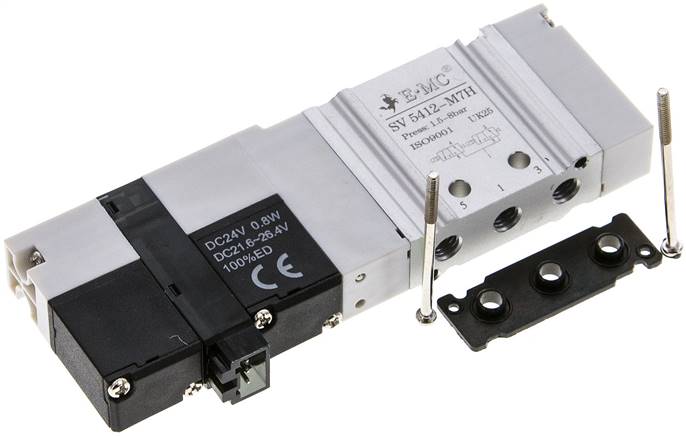

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion2x 3/2-Wege (NO/NO)AusführungHalbmuffenventil M 7CodeHGewicht80 g / Stk.

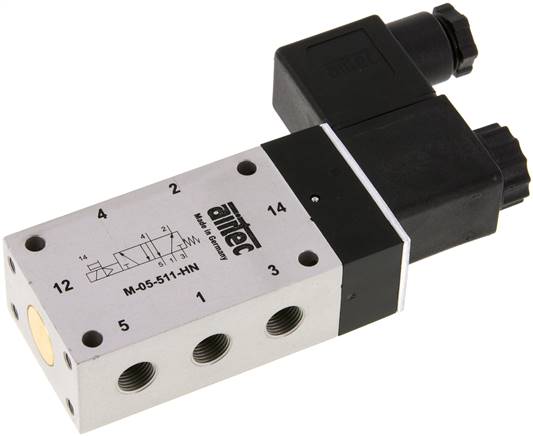

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACRückstellung durchFederGewindeG 1/8"Nennweite (mm)6Durchfluss (L/min)750Betriebsdruck (bar)3 - 10Leistungsaufnahme DC/AC (Anzug)4 (7) VAGewicht270 g / Stk.

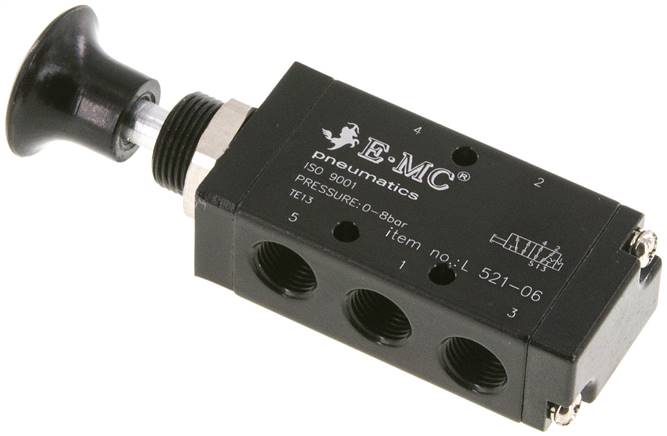

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionRasteBaureiheVL10GewindeG 1/8"Durchfluss (L/min)500Symbolz_5_2_wege_axial_handhebel_raste_0_49_49.epsA (mm)55,7B (mm)27C (mm)18D (mm)28,2E (mm)21,2F (mm)14G1G 1/8"G2G 1/8"H (mm)3,3J (mm)19K (mm)96M (mm)14,2N (mm)28O (mm)20,2P (mm)3S (mm)16T (mm)28,2UM 14 x 1V (mm)3W (mm)2X (mm)8,0Gewicht85 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT1Gewinde KugelhahnG 3/4"DN (mm)15Einbaulänge Kugelhahn (mm)88PN (bar)-0,9 bis 63ErsatzantriebePDE 006-F04-VK9Gewicht2,5 kg / Stk.
Vorteile:•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:BauformAnschweißendenAusführungdoppeltwirkendAnschweißende Ø Kugelhahn (mm)114,3DN (mm)100Einbaulänge Kugelhahn (mm)270PN (bar)-0,9 bis 63ErsatzantriebePDE 050-VK22
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung12 V=Funktionstromlos geschlossen (NC)GewindeG 2"DichtungenFKMBetriebsdruck (bar)0,5 - 16DN (mm)50L (mm)165kv-Wert* (L/min)684,0MagnetspulePErsatzmembrane NBRSLP 20 MEM NErsatzmembrane FKMSLP 20 MEM VErsatzmembrane EPDMSLP 20 MEM EPMedientemperatur (°C)-10 bis +130Gewicht4,2 kg / Stk.

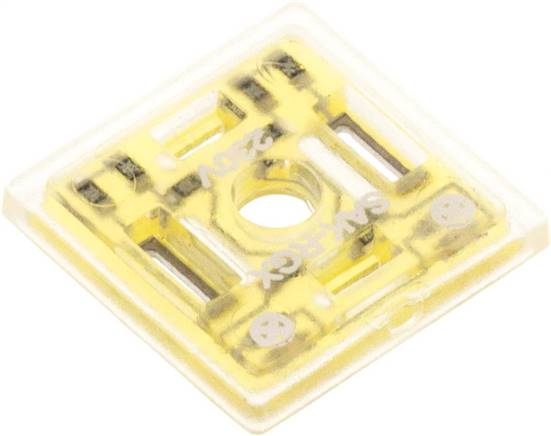

Anwendung:Die leuchtende Dichtung wird zwischen Normstecker und Magnetspule anstelle der üblichen Dichtung eingebaut, um den Schaltzustand des Ventils anzuzeigen. Sie ist verpolungssicher und mit einer Schutzbeschaltung mit grüner LED ausgestattet. Die LED ist gegenüber dem Schutzkontakt angeordnet.*ohne SchutzbeschaltungWeitere Eigenschaften:Spannung230 V AC/DC*passend für Steckergröße0 (Industrienorm C)Abmessungen (mm)15,5 x 15,5 x 1,9Gewicht0.6 g / Stk.

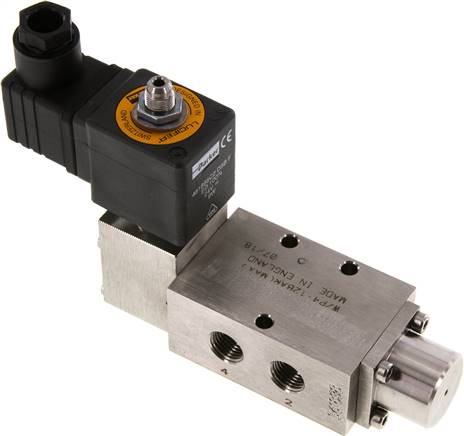

Werkstoffe:Körper und Schieber: 1.4436, Anker: 1.4301, Spule: epoxygekapselt, Dichtungen: FKMTemperaturbereich:-20°C bis +65°CBetriebsdruck:3 - 12 bar (Impulsventil: 2 - 12 bar)Medien:geölte und ungeölte Druckluft und ungiftige Gase (50 µm)Steuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4 W, Wechselstrom: 4 W (Halten)Schutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Gehäuseentlüftung: G 1/8"Weitere Eigenschaften:Steuerspannung230 V ACSchaltung5/2-WegeFunktionFederrückstellungGewindeG 1/4 *Durchfluss (L/min)700Symbolz_m511esg_k.epsBetriebsdruck (bar)3 bis 12Gewicht1,2 kg / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungPositioniersystem 0-10V / 4-20mASpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeRp 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)64PN (bar)-0,9 bis 40Stellzeit (s)9ErsatzantriebeELU 230-2Medientemperatur (°C)-20 bis +160Gewicht2,4 kg / Stk.
Vorteile:•Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:BauformGewindeanschlussAusführungdoppeltwirkend, FKM-DichtungGewinde KugelhahnG 4"DN (mm)100Einbaulänge Kugelhahn (mm)240PN (bar)-0,9 bis 63ErsatzantriebePDD 050-F10Gewicht33 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungeinfachwirkend, FKM-DichtungenBohrungLGewinde KugelhahnG 1/2"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDE 002-F03Gewicht1,5 kg / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 1-1/4"DN (mm)32Einbaulänge Kugelhahn (mm)110PN (bar)-0,9 bis 40Stellzeit (s)9ErsatzantriebeELU 230-2Medientemperatur (°C)-20 bis +160Gewicht3,4 kg / Stk.

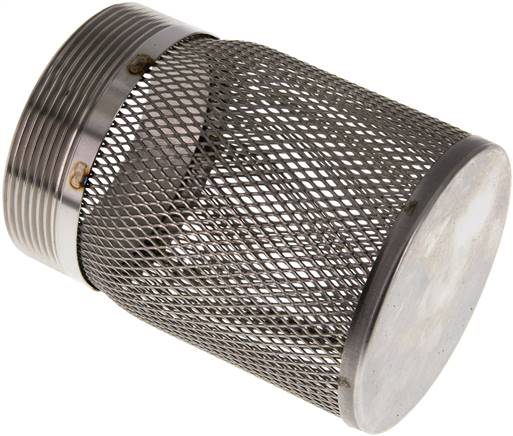

Werkstoffe:Typ 1.4301: Gewindeteil: Nylon 6, Filter: 1.4301, Typ 1.4401: Gewindeteil und Filter: 1.4401Weitere Eigenschaften:Werkstoff1.4401GG 2-1/2"A (mm)111B (mm)80Maschenweite (mm)1,8Gewicht125 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungIO-LinkAnzahl Stationen4AbgängeG 1/8 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)136,5L (mm)128,5M (mm)8N (mm)12,5O (mm)7,3P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3
Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geöffnet (NO)GewindeG 1-1/2"Betriebsdruck (bar)0,5 - 16DN (mm)40L (mm)130kv-Wert* (L/min)533,0MagnetspuleB

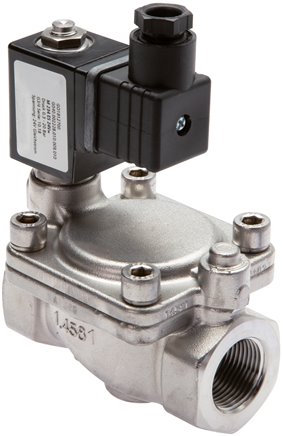

Werkstoffe:Körper: 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:0°C bis +80°C, Umgebung: max. +35°CBetriebsdruck:0 - 16 barEinbaulage:mit stehendem Magneten, stromlos geöffnet (NO) auch mit liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:NPT-Gewinde -NPT*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geschlossen (NC)GewindeG 1"DN (mm)25L (mm)95kv-Wert* (L/min)216MagnetspuleCGewicht1,6 kg / Stk.
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)32Hub (mm)75ReparatursätzeSQ 32 REPA (mm)40,0B (mm)33,0C (mm)13D (mm)16E (mm)45F (mm)7,5GG 1/8"HM 8J (mm)4,5K (mm)14L (mm)7,0M (mm)34N (mm)5,5O (mm)9 (7 tief)Q (mm)10,5Gewicht460 g / Stk.
Impulsmembranventil, NC, 24 V DC interne Vorsteuerung, Mediumstemperatur max. 85 °C, G 2, PN 0,35 - 8,5 bar, Membrane CRModerner Umweltschutz erfordert entsprechende Reinigungsverfahren. Staubfilteranlagen sind ein unverzichtbarer Bestandteil zur Luftreinhaltung. Zur Abreinigung der dort verwendeten Gewebefilter werden in kurzen Intervallen Druckimpulse entgegen der Hauptstromrichtung in die Gewebefilter geblasen. Die dafür eingesetzten Magnetventile zeichnen sich durch anwendungsspezifische Konstruktionsmerkmale aus:- Eckbauform zur Optimierung des Luftstromes- Voller Ventilquerschnitt am Ventilsitz- Extrem kurze Schaltzeiten- Geräuscharmen Betrieb durch eingebaute Schalldämpfer (Größe 1 1/2 bis 2 1/2 nachrüstbar)- Einfache Wartung und Instandhaltung durch sofort verfügbare Membran- und VerschleißteileDas Ventil ist nicht als Absperrorgan für Standardanwendungen geeignet.Technische Daten:GehäuseAluminiumBetriebsdruck min.0.35 barBetriebsdruck max.8.5 barGewindeG 2InnenteileEdelstahlDichtmaterialNBRSchutzartIP 65 (bei Verwendung der Gerätesteckdose/Leitungsdose)Elektrischer AnschlussISO 4400 Gerätesteckdose/LeitungsdoseDN66MembraneCREntlüftungsanschlussG 3/4Bauform2Funktionstromlos geschlossen (NC)Mediumstemperatur min.-20 °CMediumstemperatur max.85 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.85 °CB168 mmA80 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 333. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 333 (siehe Downloads).
Werkstoffe:Gehäuse: GGG40, Scheibe: GGG40 epoxidbeschichtet oder Edelstahl, Manschette: EPDM oder NBR, Rasterhandhebel: GGG40Temperaturbereich:-10°C bis max. +110°C (NBR: +5°C bis max. +85°C)Betriebsdruck:Zwischenflanschklappen: max. 20 bar, Anflanschklappen: max. 12 barMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -GWeitere Eigenschaften:AusführungAnflanschklappeFlanschanschluss3-150 lbs (ANSI B 16.5)Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)80Einbaulänge (mm)46BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)12Temperaturbereich (°C)-10 bis +110Gewicht4,8 kg / Stk.

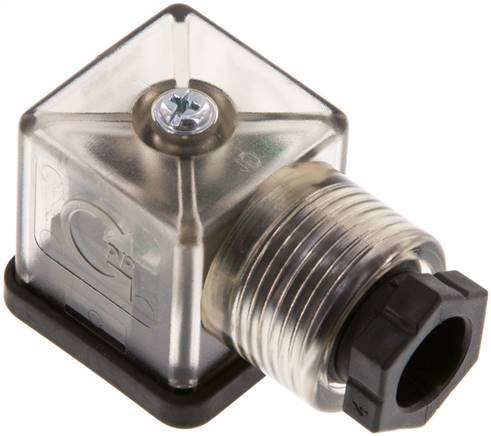

Beschreibung:Steckverbinder nach DIN 43650 / EN 175301-803 / Industrienorm mit LED-Anzeige und Schutzbeschaltung. Die Farbe der LED ist bei Typ 24V AC/DC gelb, bei Typ 230V AC rot.Temperaturbereich:-30°C bis +90°CSpannung:24 V AC/DC / 230 V AC, max. 6 A (Steckergröße 3: max. 10 A)Schutzart:IP 65Lieferumfang:Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)Verwendung:Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:Spannung24 V AC/DCAusführungStandardSteckergröße3NormDIN/EN-AAnzahl Kontakte2 & PEHöhe (mm)28KabelanschlussM 16 x 1,5Gewicht22 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
