Werkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CRasterhandhebel: AluminiumdruckgussMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -G*nur als Zwischenflanschklappe lieferbarWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschlussDN32-PN16 (DIN)Werkstoff GehäuseEdelstahlWerkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)32Einbaulänge (mm)32BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Temperaturbereich (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassGewicht2,9 kg / Stk.

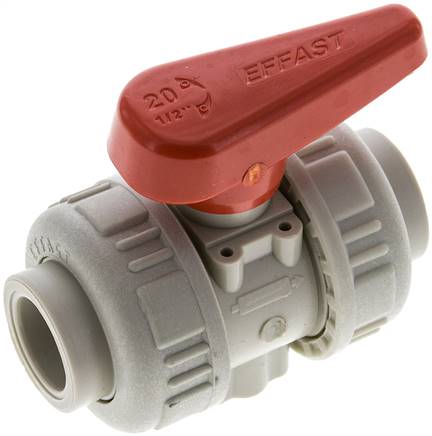

Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PP-H, Kugelsitz: PTFEBetriebsdruck:0 - 10 barBesonderes Qualitätsmerkmal:Kugelhahn 100% geprüftAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenEPDMInnen Ø D (mm)20DN (mm)15H (mm)80L (mm)16Z (mm)48E (mm)49B (mm)50C (mm)64Durchfluss* (L/min)190Gewicht95 g / Stk.

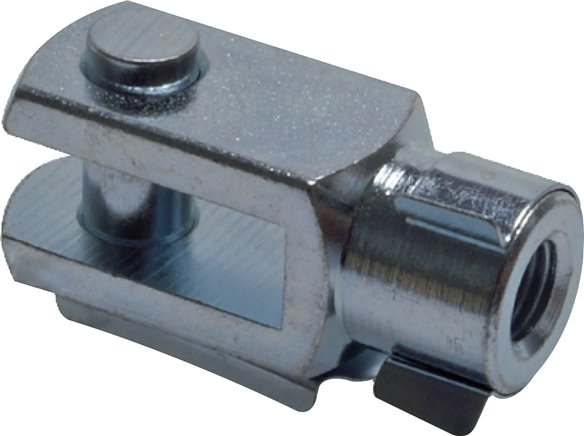

*in Anlehnung an DIN / ISO, **Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)320AM 48 x 2B (mm)96C (mm)192D (mm)117E (mm)50F (mm)265G (mm)96H (mm)50Gewicht10 kg / Stk.

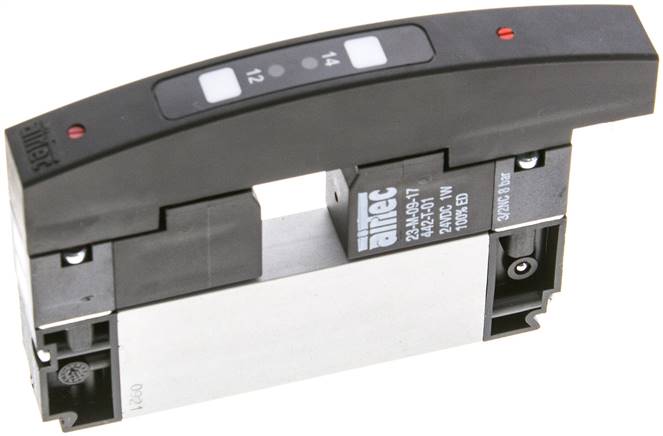

Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Durchfluss:3/2-Wege: NC: 430 l/min, NO: 630 l/min, 5/2-Wege: Luftfeder: 950 l/min, mechanische Feder: 810 l/min, Impulsventil: 950 l/min, 5/3-Wege: 680 l/minSteuerspannung:24 V= ± 10 %Leistungsaufnahme:1,3 W / VentilmagnetWeitere Eigenschaften:Funktion5/3-Wege (Mittelstellung geschlossen)Gewicht190 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACRückstellung durchLuftfederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)1,5 - 10Leistungsaufnahme DC/AC (Anzug)4 (7) VAGewicht410 g / Stk.
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1/2"DN (mm)13PN (bar)0 bis 350AusführungDruckbeaufschlagung von 3 Seiten möglichSW (mm)9Ersatzgriffe Alu geradeG KH SW9Ersatzgriffe Stahl gekröpftG KH SW9 GKGewicht700 g / Stk.

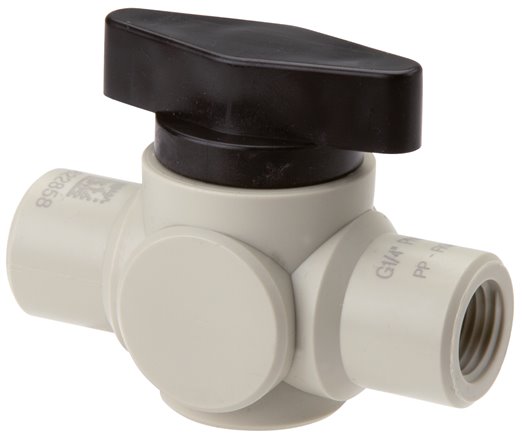

Werkstoffe:Gehäuse und Kugel: Polypropylen, PVDF, PFA, Dichtungen: FKMTemperaturbereich:Polypropylen: +5°C bis max. +90°C, PVDF: -40°C bis max. +140°C, PFA: -40°C bis max. +180°C* bei 20°C. Bitte beachten Sie den Drucknutzungsgrad (bei Bedarf bitte anfordern).Weitere Eigenschaften:WerkstoffPVDFGewindeG 3/8"DN (mm)8Baulänge (mm)74PN* (bar)-0,95 bis 10Zubehör HalteklemmenKKKH 38Temperaturbereich (°C)-40 bis +140Gewicht75 g / Stk.
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheStrömungsrichtungvom Gewinde zum RohrRohr Ø außen8 L (M14x1,5)EinschraubgewindeG 1/4"Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +200Gewicht80 g / Stk.

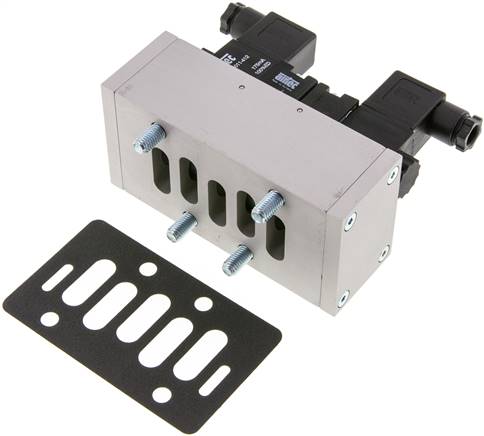

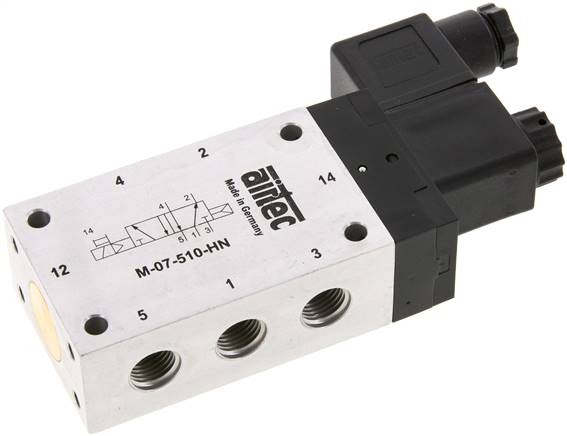

Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Lieferumfang:Ventil einschließlich Flanschdichtung und BefestigungsschraubenInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Luftfeder, **mechanische FederWeitere Eigenschaften:Steuerspannung12 V=Schaltung5/2-WegeFunktionImpulsventilISO-Größe3Durchfluss (L/min)4.150Betriebsdruck (bar)2 - 10Symbolz_km520_k.eps

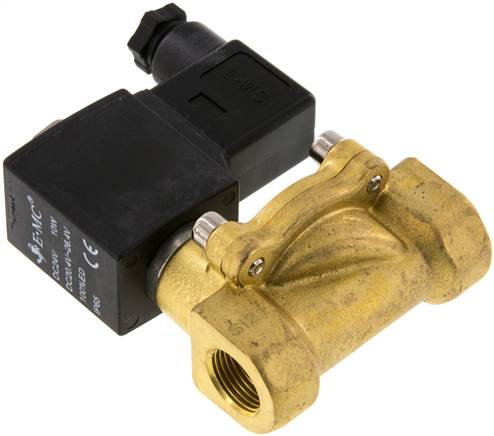

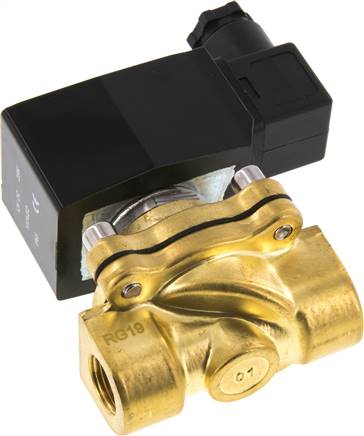

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung230 VFunktionstromlos geschlossen (NC)GewindeG 3/8"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)15L (mm)66kv-Wert* (L/min)64,0MagnetspuleYErsatzmembrane NBRELP 38/12 MEM NErsatzmembrane FKMELP 38/12 MEM VErsatzmembrane EPDMELP 38/12 MEM EPMedientemperatur (°C)-10 bis +80Gewicht600 g / Stk.
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:0 - 16 bar ( Baureihe 0: 0 - 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)Weitere Eigenschaften:BaureiheFutura 2Gewinde P/A (Eingang/Ausgang)G 3/8"Gewindeabgang B (oben)G 1/4"Gewindeabgang C (unten)G 1/2"Gewindeabgang D (vorne)G 3/8"Gewindeabgang E (hinten)G 3/8"Durchfluss P-A (L/min)4500Durchfluss P-B (L/min)830Durchfluss P-C (L/min)830Durchfluss P-D (L/min)1100Durchfluss P-E (L/min)830H (mm)81H1 (mm)38L (mm)63BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)0 - 16Gewicht390 g / Stk.

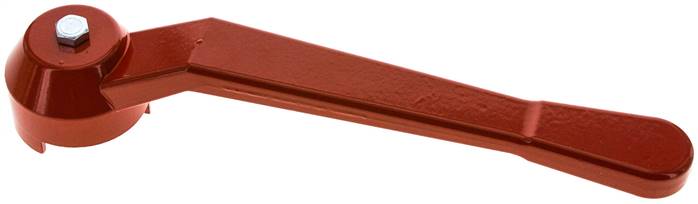

*mit Aufdruck "EN 331"Weitere Eigenschaften:FarberotAusführungStandard (Aluminium lackiert)Kombigröße7Gewicht310 g / Stk.
2/2-Wege-Magnetventil, Messing, NC, zwangsgesteuert, 24 V DC, Rp 3/8, NBR, Mediumstemperatur -20 °C bis 85 °C, PN 0 - 3 barLangjährig bewährte Standardserie in den Ausführungen- direktgesteuert- zwangsgesteuert- vorgesteuertFür alle Anwendungen mit Druckluft, neutralen Gasen und dünnflüssigen, neutralen Medien.Technische Daten:SchutzartIP 65 (bei Verwendung der Gerätesteckdose)Betriebsdruck min.0 barBetriebsdruck max.3 barElektrischer AnschlussISO 4400, Leitungsdose (Pg 11P)GehäuseMessingVentilsitzMessingInnenteileEdelstahlDichtmaterialNBRUmgebungstemperatur min.-20 °CUmgebungstemperatur max.50 °CMediumstemperatur min.-20 °CMediumstemperatur max.85 °CGewindeRp 3/8Bauform3Funktionstromlos geschlossen (NC)GewindenormRp-Gewinde nach ISO 7-1DN16A80 mmB70 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 318. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 318 (siehe Downloads).
Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)50Hub (mm)25AusführungStandardA1 (mm)32B1 (mm)9B2 (mm)53D1 (mm)58D2 (mm)20D3M 45 x 1,5D4 (mm)57D5 (mm)45D6 (mm)52,4D7M 12 x 1,5E1G 1/4"K1M 16L1 (mm)188L2 (mm)62L3 (mm)96L4 (mm)38L5 (mm)18SW (mm)16W1 (mm)50Gewicht1,4 kg / Stk.

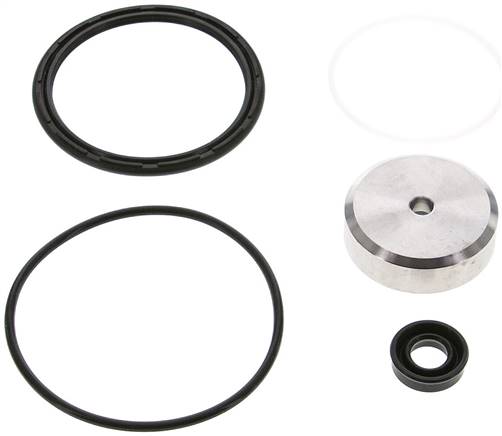

Werkstoffe:Körper: 1.4408, Dichtungen: PTFE/FKMTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale Gase, Wasser, Öle, schwache Säuren und LaugenSchaltstellung:Nullstellung geschlossen (NC)Durchflussrichtung:mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten)Weitere Eigenschaften:AusführungReparatursatzGewicht31 g / Stk.

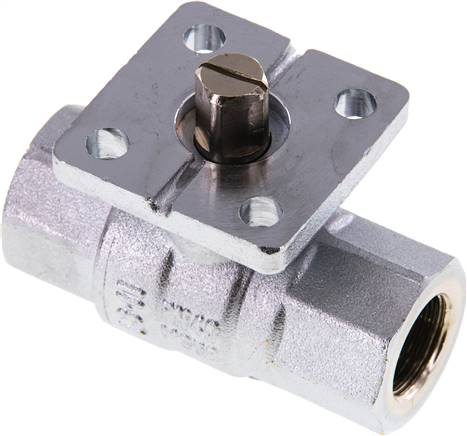

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2", •Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren, •silikonfrei gefertigt (G 1/2" - G 2")Weitere Eigenschaften:GRp 3/8"DN (mm)14L (mm)64PN (bar)-0,9 bis 40ISO 5211F03Temperaturbereich (°C)-20 bis +160Gewicht320 g / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-schließendpassend für Montageflansch ISO 5211F07 (Vierkant 11)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße25A (mm)70BM 8C (mm)17D (°)45VerschleißteilesatzPD 025 REPErsatzfedersatzPDE 025 REP FEDERGewicht6 kg / Stk.
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffNaturgummi (abriebfest)AusführungErsatzmanschette aus Naturgummi (abriebfest)DN (mm)50Temperaturbereich (°C)-10 bis +80Gewicht260 g / Stk.

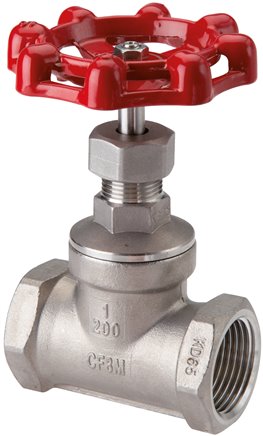

Werkstoffe:Gehäuse: 1.4408, Dichtung Spindel: PTFE, Dichtsitz: metallisch dichtend, Handrad: AluminiumTemperaturbereich:-20°C bis +200°CEinsatzbereich:Flüssigkeiten, Gase, Luft, Heiz- und Hydrauliköle, Kraftstoffe und Wasser, ChemikalienOptional:Zeugnis 3.1Weitere Eigenschaften:AusführungErsatzhandradGewicht550 g / Stk.

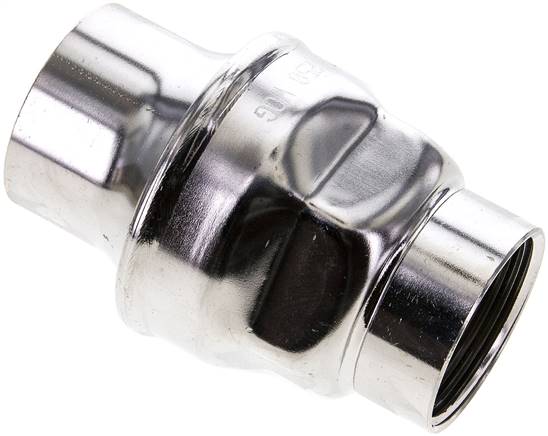

Werkstoffe:Gehäuse: Edelstahl, Dichtung: FKM, Führungsring: PTFETemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, Mineralöle, DruckluftOptional:NPT-Gewinde -NPT*nur für FlüssigkeitenWeitere Eigenschaften:Werkstoff1.4401GNPT 1-1/4"L (mm)97D (mm)66ca. Öffnungsdruck (bar)0,03Gewicht290 g / Stk.

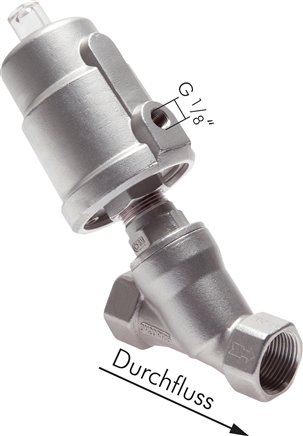

Werkstoffe:Körper: 1.4408, Dichtungen: PTFE/FKMTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale Gase, Wasser, Öle, schwache Säuren und LaugenSchaltstellung:Nullstellung geschlossen (NC)Durchflussrichtung:mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten)Weitere Eigenschaften:AusführungReparatursatzGewicht95 g / Stk.

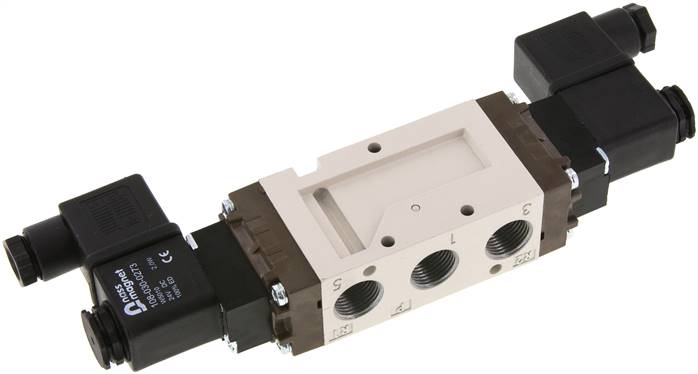

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACFunktionImpulsventilGewindeG 3/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)2.000Symbolz_sf1110_imp_k.epsGewicht490 g / Stk.

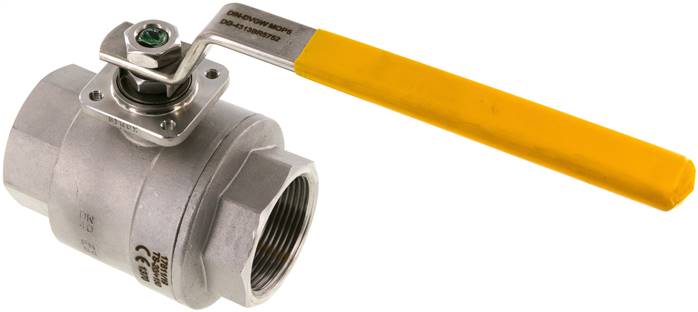

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4401, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +150°C, Gas: -10°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien, Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Optional:pneumatischer Antrieb -P, elektrischer Antrieb** -E, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter*bei Gas bis PN 4 bar**bitte genauen Einsatzfall angebenWeitere Eigenschaften:GRp 1-1/2"DN (mm)40L (mm)105PN* (bar)-0,9 bis 64H (mm)91R (mm)180ISO 5211F04Gewicht1,9 kg / Stk.

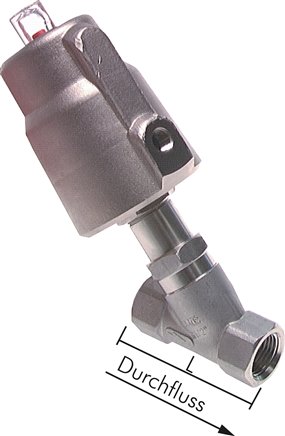

Werkstoffe:Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBRTyp 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKMTemperaturbereich:-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)Steuerdruck:4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"Durchflussrichtung:Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.Optional:Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A****Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"Weitere Eigenschaften:Werkstoff1.4408Ausführunggegen Mediumstrom schließendNullstellunggeschlossenGewindeG 1-1/2"L (mm)120Betriebsdruck (bar)0 - 8ReparatursätzeU 2112 ES REPTemperaturbereich (°C)-40 bis +200Gewicht3 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
