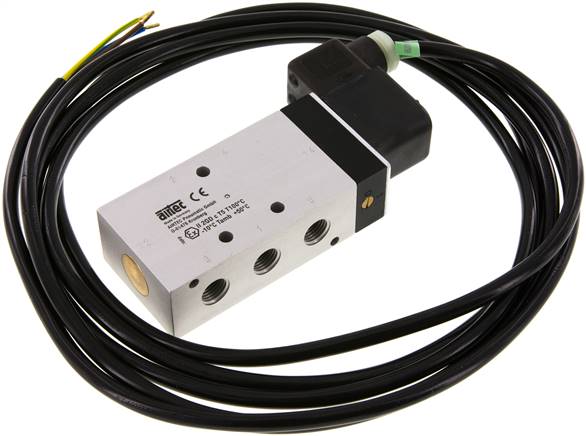

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA (60 Hz)Schutzart:IP 65 (Steckergröße 0)Optional:Steuerspannungen 12 V= -D2, 24 V AC -A4, 115 V AC -A1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACMittelstellunggeschlossenGewindeG 1/4 (G 1/8)Betriebsdruck (bar)2 - 10Durchfluss (L/min)690SymbolZ_SF1310_1.EPSGewicht270 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung115 V ACSchaltung3/2-WegeFunktionstromlos geschlossen (NC)EntlüftungM 5DruckeingangHohlschraubeHohlschraube Einschraubgewinde (mm)G 1/8Ringstück Schlauch Ø außen x innen6 x 4Betriebsdruck (bar)0 - 10Gewicht145 g / Stk.

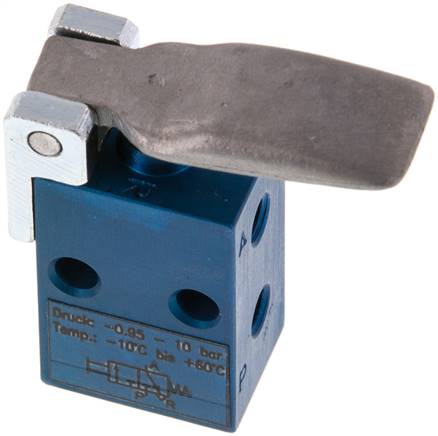

Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Hebel: Stahl / Aluminium, Rolle: StahlTemperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte Druckluft, GrobvakuumWeitere Eigenschaften:Funktion3/2-Wege (NC)BetätigungTasthebelGewindeM 5Nennweite (mm)2Durchfluss (L/min)80Betriebsdruck (bar)-0,95 bis 10Betätigungskraft bei 6 bar (N)8Gewicht40 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungT3Gewinde KugelhahnG 1/4"DN (mm)11Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDD 002-F03Gewicht1,5 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe doppeltwirkendFlanschanschlussDN125-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)125Einbaulänge (mm)56Betriebsdruck Flüssigkeiten (ungefährliche) (bar)6Betriebsdruck Flüssigkeiten (gefährliche) (bar)6Betriebsdruck Gase (ungefährliche) (bar)6Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDD 012-F07-VK14
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACSchaltung2/2-WegeFunktionstromlos geöffnet (NO)DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 15Gewicht150 g / Stk.

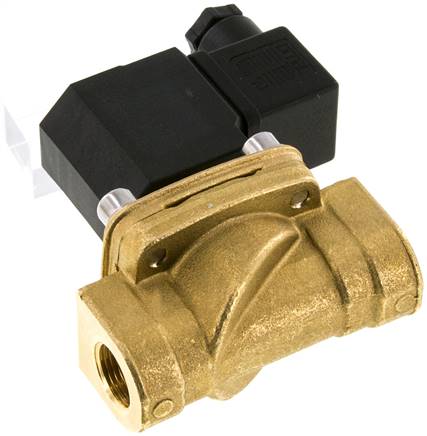

Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geschlossen (NC)GewindeG 3/8"DichtungenNBRBetriebsdruck (bar)-0,95 - 16DN (mm)13L (mm)68,5kv-Wert* (L/min)55MagnetspuleGMedientemperatur (°C)-10 bis +90Umgebungstemperatur (°C)max. +50Gewicht700 g / Stk.
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)32Hub (mm)300AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 32/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 32 REPA (mm)120A1 (mm)77,5AF (mm)100AF1 (mm)35AM (mm)16B (mm)55DG 1/8 (8 tief)E (mm)171E1 (mm)86F (mm)140F1 (mm)55G (mm)70J (mm)4,5M (mm)25,0MF (mm)80NM 5 (9 tief)O (mm)5,5OP (mm)5,3S (mm)41,0TM 5 (10 tief)U (mm)52W (mm)65,0WF (mm)78Dämpfungsweg (mm)24Gewicht2,5 kg / Stk.

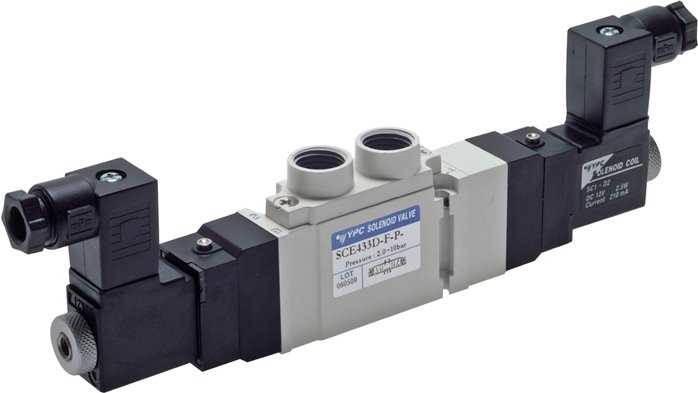

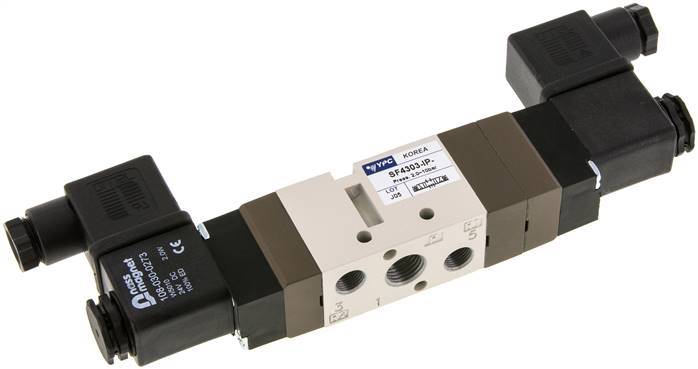

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen4AbgängeM 5 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)118,5L (mm)110,5M (mm)6,5N (mm)11,3O (mm)5,5P (mm)11,5Q (mm)13,0R (mm)25S (mm)59,5

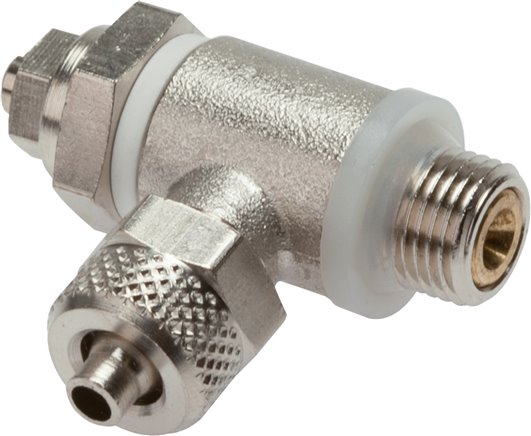

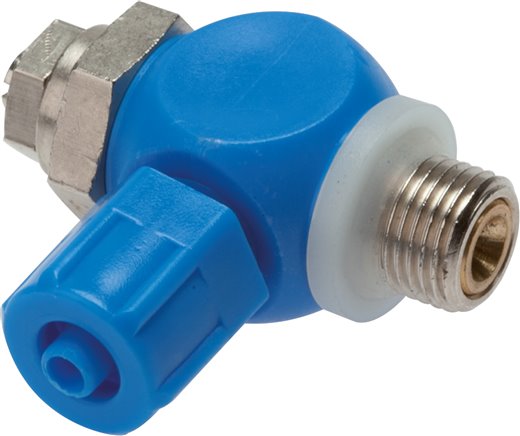

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewinde außenG 1/4"Schlauch Ø außen x innen (mm)8 x 6Gewicht65 g / Stk.
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)10AusführungStandardReparatursätzeNAD 100 REPA (mm)25AF (mm)20B (mm)12BG (mm)19,5CH (mm)21E (mm)113,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)89,0WH (mm)10ZA (mm)67ZB (mm)77ZC (mm)46Gewicht1,9 kg / Stk.
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 16: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Weitere Eigenschaften:BohrungL-BohrungBaureiheleichte BaureiheRohr Ø außen6 L (M12x1,5)DN (mm)4PN (bar)0 bis 315SW (mm)9Ersatzgriffe geradeG KH SW9Ersatzgriffe gekröpftG KH SW9 GKGewicht320 g / Stk.

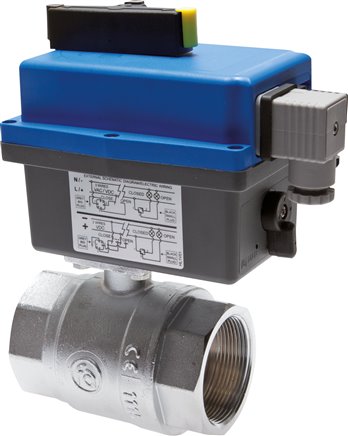

Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +95°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- und Wechselspannung betrieben werden).Schutzart:IP 65max. schaltbare Druckdifferenz:16 barEinschaltdauer:75%*max. schaltbare Druckdifferenz: 16 barAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)85 bis 240 V (AC/DC)GewindeG 1-1/2"DN (mm)40Einbaulänge Kugelhahn (mm)103PN* (bar)-0,9 bis 30Stellzeit (s)16ErsatzantriebeELS 230-1Gewicht2,3 kg / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=FunktionMittelstellung geschlossenGewindeG 1/4 (Abluft G 1/8)Betriebsdruck (bar)2 - 10Durchfluss (L/min)590Symbolz_sf1310_gesp_k.epsGewicht440 g / Stk.
Bauart:kolbenstangenloser Zylinder mit direkter Kraftabnahme durch den Rohrschlitz auf die Kraftbrücke, beiderseits einstellbare Endlagendämpfung, austauschbar mit vielen anderen HerstellernWerkstoffe:Zylinderohr, Zylinderköpfe und Mitnehmer: Aluminium eloxiert, Dichtungen: NBR / PUR, Abdeckband: EdelstahlTemperaturbereich:-20°C bis +80°CBetriebsdruck:2 - 8 barMedien:gefilterte und leicht geölte oder ungeölte DruckluftHublänge:beliebig bis 6.000 mm, darüber auf AnfrageEinbaulage:beliebig, jedoch vorzugsweise Kraftbrücke nach unten um Verschmutzung zu vermeidenDruckluftanschluss:beidseitig (jederzeit durch Entfernen von Verschlussstopfen zu einseitig oder unten bzw. Kombinationen daraus umbaubar)Ausführung:mit MagnetkolbenZylinderschaltertyp:D, A (Ø 18: D oder A in Verbindung mit Befestigung AB2)**bitte Wunschhub angebenWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)800AusführungStandardzylinder (LZ)Reparatursätze (enthalten alle Verschleißteile)LZ 40/2500 REPReparatursätze (Dämpfungsring und Nutring)LZ 40 REPA (mm)150A1 (mm)95,0AF (mm)140AF1 (mm)50AM (mm)22B (mm)70DG 1/4 (12 tief)E (mm)220E1 (mm)110F (mm)180F1 (mm)70G (mm)90J (mm)5,0M (mm)33,0MF (mm)97NM 6 (10 tief)O (mm)7,0OP (mm)6,8S (mm)51,0TM 6 (12 tief)U (mm)63W (mm)79,0WF (mm)95Dämpfungsweg (mm)34Gewicht7 kg / Stk.
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)100Hub (mm)25AusführungStandardReparatursätzeNAD 100 REPA (mm)25AF (mm)20B (mm)12BG (mm)19,5CH (mm)21E (mm)113,5GG 1/8"KFM 12LA (mm)3,0RTM 10TG (mm)89,0WH (mm)10ZA (mm)67ZB (mm)77ZC (mm)46Gewicht2,1 kg / Stk.

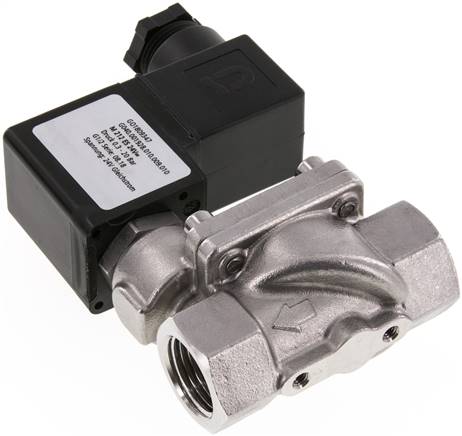

Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung12 V=Funktionstromlos geöffnet (NO)GewindeG 1/2"Betriebsdruck (bar)0,3 - 20DN (mm)13L (mm)67kv-Wert* (L/min)63,0MagnetspuleBGewicht650 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung230 V AC (ATEX)Rückstellung durchLuftfederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)2.100Betriebsdruck (bar)2,5 - 10Gewicht750 g / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F10Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Anschlussbild für Endschalterbox oder Stellungsregler-1130 x 30Luftanschluss (NAMUR)G 1/4"Baugröße130A (mm)102BM 10C (mm)22D (°)45VerschleißteilesatzPD 130 REPErsatzfedersatzPDE 130 REP FEDERGewicht43 g / Stk.

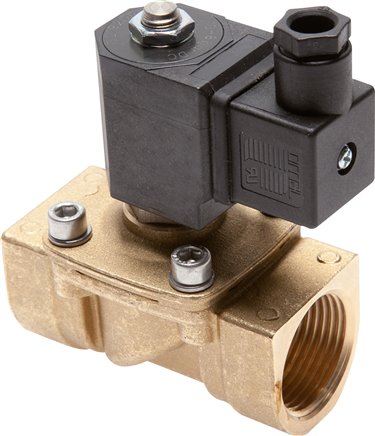

Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1-1/2"DichtungenNBRBetriebsdruck (bar)0 - 10DN (mm)40L (mm)140kv-Wert* (L/min)416MagnetspuleFMedientemperatur (°C)-10 bis +80Umgebungstemperatur (°C)max. +50Gewicht4,5 kg / Stk.
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 40, Hub 20, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø40 mmHub20 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM8x1,25KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite408. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 408 (siehe Downloads).
Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Kunststoff, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungabluftregelnd (B)*EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewindeG 1/4"Schlauch Ø außen x innen (mm)8 x 6Gewicht44 g / Stk.

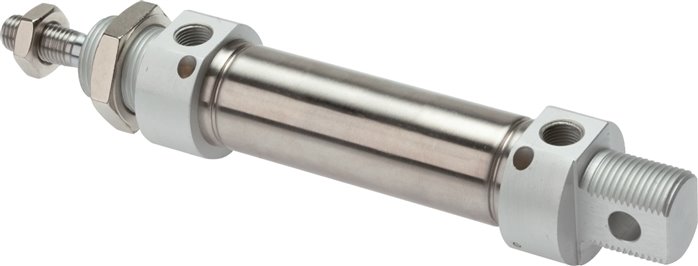

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)160Ausführungeinstellbare EndlagendämpfungAM 8A1 (mm)8BM 22 x 1,5C (mm)29,0D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)126N (mm)12P (mm)62RG 1/8"CH (mm)6Gewicht310 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
