Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Typ Edelstahl: 1.4408, Typ Aluminium: Aluminium pulverbeschichtet, Typ POM: POM, Muffe: 1.4408 (Typ POM: POM), Manschette: Naturgummi hell in LebensmittelqualitätBetriebsdruck:0 bis 6 barSteuerdruck:max. 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +120°C) -EP*Gehäuse POMWeitere Eigenschaften:WerkstoffNaturgummi (abriebfest)AusführungErsatzmanschette aus Naturgummi (abriebfest)DN (mm)65Temperaturbereich (°C)-10 bis +80Gewicht440 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Kugelhahn (als handbetätigte Version) DVGW & KTW zertifiziert, ISO 13828KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Trinkwasser, Wasser, Druckluft, Vakuum (max. -0,9 bar)SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStellzeit 140 sek.Spannung (V)85 bis 240 V (AC/DC)GewindeG 1"DN (mm)25Einbaulänge Kugelhahn (mm)85PN (bar)-0,9 bis 40Stellzeit (s)140ErsatzantriebeELI 230-2-140Medientemperatur (°C)-20 bis +150

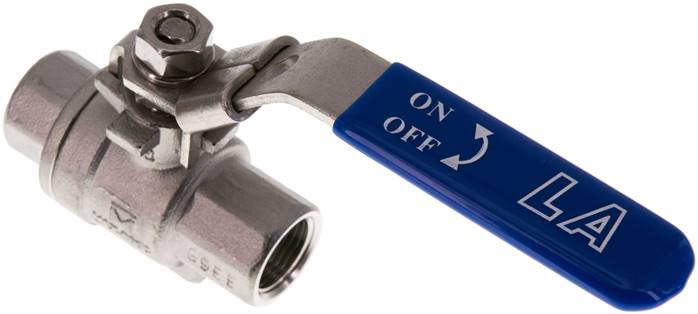

Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF), Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M3, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 2-1/2" - G 3": VHS 40)*Baulänge nicht nach DINWeitere Eigenschaften:GG 3/8"DN (mm)12,5L (mm)60PN (bar)0 bis 63H (mm)59R (mm)100Gewicht260 g / Stk.
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +200°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, GetränkeOptional:pneumatischer Antrieb*** -P, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:AusführungPneumatischer AntriebBohrungLFlanschanschlussDN80-PN16 (DIN/EN)Nennweite (mm)80L1 (mm)297L2 (mm)148,5Betriebsdruck (bar)-0,9 bis 16B (mm)160d (mm)200R (mm)374t (mm)20ISO 5211F10ReparatursätzeKHFL 3/80 ES REPGewicht57 kg / Stk.

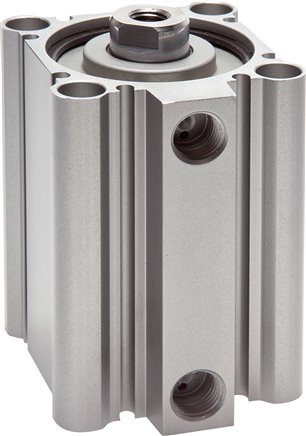

Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)80Hub (mm)50ReparatursätzeSQ 80 REPA (mm)63,5B (mm)53,5C (mm)21D (mm)25E (mm)98F (mm)12,5GG 3/8"HM 16J (mm)6,0K (mm)22L (mm)10,0M (mm)77N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)16,0Gewicht1,7 kg / Stk.

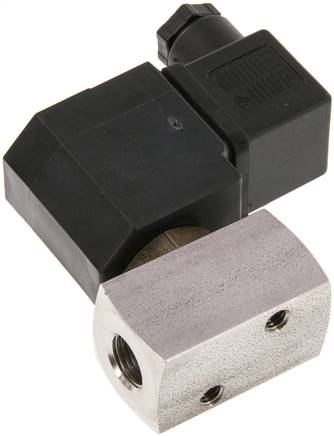

Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACSchaltung3/2-WegeFunktionstromlos geöffnet (NO)EntlüftungM 5DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 10Gewicht145 g / Stk.

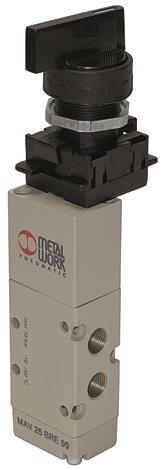

5/2-Wegeventil, manuell, Drehhebel l., bistabil, 3-Schalt, Anschluss G1/8, Betriebsdr. 1,0 - 10bar, Betr.temp. -10°C bis 60°C, Alu3 Schaltstellungen sind nur in Verbindung mit einem weiteren Wegeventil möglich.Technische Daten:Betriebsdruck min.1 barBetriebsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.60 °CDurchfluss bei 6 bar und Δp 0,5 bar400 Nl/minDurchfluss bei 6 bar und Δp 1,0 bar550 Nl/minVentilkörperAluminiumDichtmaterialNBRFederSonderstahlAnschlussG 1/8Funktion5/2BetätigungbistabilKolbenAluminiumSchaltstellungen3Symbol12Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 459. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 459 (siehe Downloads).
Werkstoffe:Gehäuse: GGG40, Scheibe: GGG40 epoxidbeschichtet oder Edelstahl, Manschette: EPDM oder NBR, Rasterhandhebel: GGG40Temperaturbereich:-10°C bis max. +110°C (NBR: +5°C bis max. +85°C)Betriebsdruck:Zwischenflanschklappen: max. 20 bar, Anflanschklappen: max. 12 barMedien:flüssige, neutrale MedienBaulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -GWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschluss5-150 lbs (ANSI B 16.5)Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteEPDMDN (mm)125Einbaulänge (mm)56BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)20Temperaturbereich (°C)-10 bis +110Gewicht7 kg / Stk.

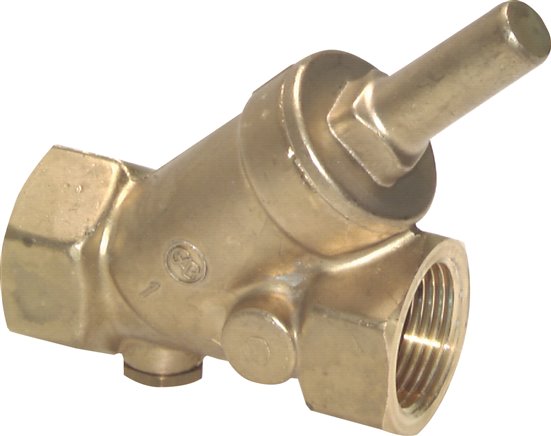

Werkstoffe:Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW & Rp 2-1/2" - Rp 3": EPDM)Temperaturbereich:-10°C bis +90°CÖffnungsdruck:0,1 - 0,2 barOptional:FKM-Dichtung (bis 2", -20°C bis max. +200°C) -VVorteile:•Baulänge nach DIN 3202-M8, mit Prüfschraube, •Typ DVGW zusätzlich DIN-DVGW zertifiziert für Trinkwasserleitungen*geprüft PN 16, nicht für Mineralöle geeignet!, **ohne Prüfschraube, keine DIN-Baulänge, •keine DIN-BaulängeWeitere Eigenschaften:AusführungPN 16 / StandardGRp 2-1/2"L (mm)180H (mm)130Gewicht3,5 kg / Stk.

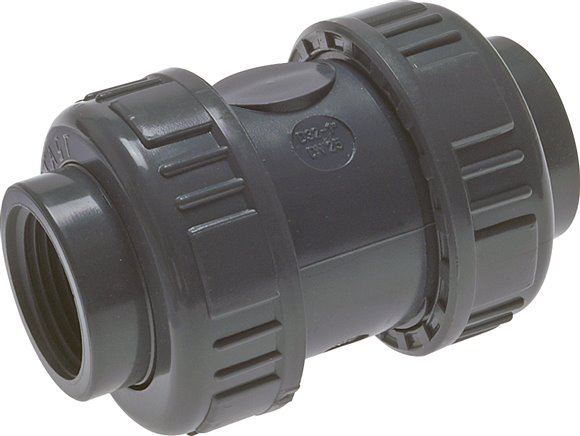

Werkstoffe:Gehäuse: PVC-U, Feder: 1.4310Temperaturbereich:0°C bis +60°CÖffnungsdruck:max. 0,012 barVorteile:•radial ein- und ausbaubar, •optimale Durchflusseigenschaften*bei Delta p = 1 barBesonderes Qualitätsmerkmal:Rückschlagventil 100% geprüftHinweis:•Keine PVC-U schädigende Gewindedichtmittel verwenden, nur für KunststoffgewindeAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenFKMInnengewinde GRp 3"L (mm)213Durchfluss* (L/min)2800PN (bar)0 bis 10Z (mm)146
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftATEX:verfügbar mit ATEX-Zulassung Ex II 2GD c T5 T100°C, TMedium/Tamb: -10°C bis max. +50°C, nähere Angaben siehe BedienungsanleitungDruckeingang:Anschluss 1 (Grundstellung geschlossen) oder Anschluss 3 (Grundstellung offen)Optional:ATEX-Zulassung EX -X*abhängig vom BetriebsdruckWeitere Eigenschaften:Rückstellung durchLuftfederGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)1,5 - 10Steuerdruck* (bar)2 - 6Steueranschluss 12G 1/8"Gewicht290 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung115 V ACRückstellung durchLuftfederFunktionFederrückstellung (NO)GewindeG 1/2"Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)1 - 10Symbolez_mo310hn_k.epsSymbol 2z_mo311hn_k.eps

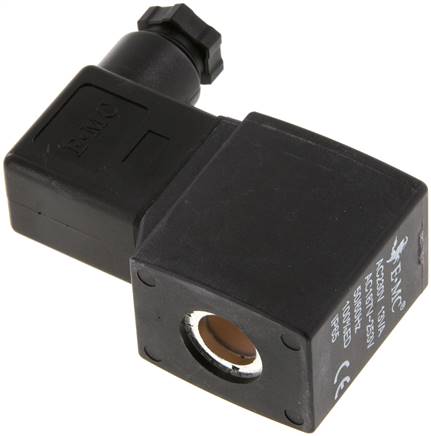

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformZSpannung230 V ACLeistung12 VASteckergröße1Außenabmessung (mm)29 x 40 x 41Abstand Ankerbohrungen L (mm)37Ankerbohrungen unten D1 (mm)11,2Ankerbohrungen oben D2 (mm)11,2Ansenkung unten D3 (mm)16,5Ansenkung oben D4 (mm)19,3Gewicht155 g / Stk.

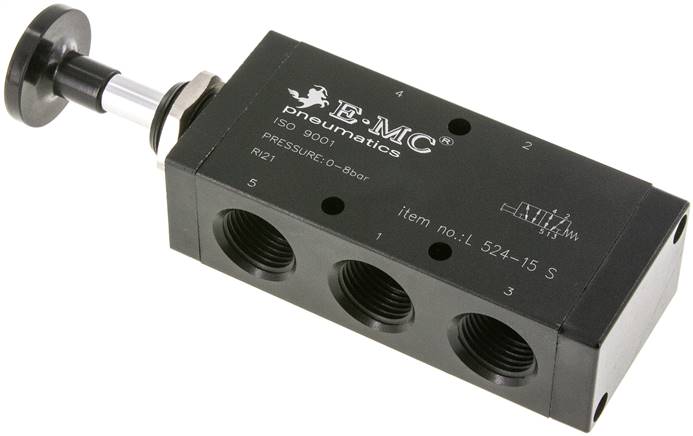

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionFederrückstellungBaureiheVL40GewindeG 1/2"Durchfluss (L/min)2.250Symbolz_5_2_wege_taster_0_48_48.epsA (mm)111,5B (mm)50C (mm)34D (mm)57,0E (mm)43,0F (mm)28G1G 1/2"G2G 1/2"H (mm)5,5J (mm)36K (mm)165M (mm)25,5N (mm)63O (mm)39,0P (mm)4S (mm)36T (mm)57,0UM 22 x 1,5V (mm)5W (mm)0X (mm)9,5Gewicht480 g / Stk.

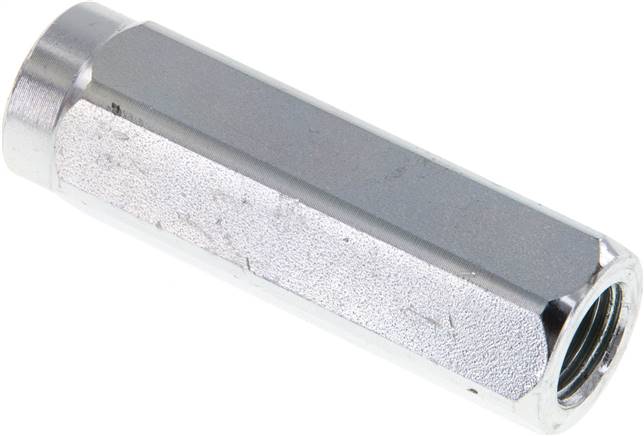

Werkstoffe:Gehäuse: Kohlenstoffstahl verzinkt, Dichtung: metallisch dichtender KegelsitzTemperaturbereich:-25°C bis +200°COptional:Öffnungsdrücke (ab G 1/4"): 1,0 bar -1, 3,0 bar -3, 5,0 bar -5, 8,0 bar -8Weitere Eigenschaften:GG 1/4"DN (mm)6L (mm)62SW (mm)19PN (bar)350Öffnungsdruck (bar)3,0Gewicht105 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN80-PN16 (DIN/EN)Nennweite (mm)80Einbaulänge Kugelhahn ? 2 (mm)116Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDD 025-F07Gewicht19 kg / Stk.
Werkstoffe:Körper G 1/8" und G 1/4": 1.4104, G 1/2" bis G 2": 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:-20°C bis +130°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem Magneten, (G 3/8" - G 2" auch mit liegendem Magneten)Spannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geöffnet (NO)GewindeG 1/4"Betriebsdruck (bar)0 - 15DN (mm)3L (mm)45kv-Wert* (L/min)4,5MagnetspuleGHGewicht460 g / Stk.

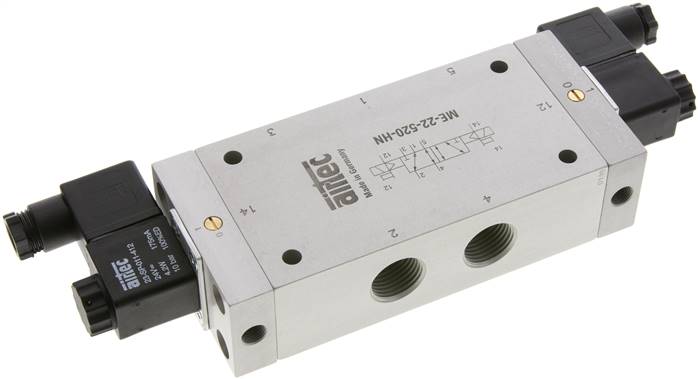

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:ca. 700 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5422-18Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5221-18) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungEtherCATAnzahl Stationen4AbgängeG 1/8 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)27B (mm)20C (mm)30D (mm)106,7E (mm)119,1F (mm)127,6G1G 1/8"G2G 1/4"H (mm)4,3K (mm)136,5L (mm)128,5M (mm)8N (mm)12,5O (mm)7,3P (mm)16Q (mm)15,4R (mm)29,8S (mm)64,3
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:beliebigInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V ACGewindeG 1/2 (Pilot G 1/8)Nennweite (mm)14Durchfluss (L/min)3.300Betriebsdruck (bar)0 - 10Steuerdruck (bar)1 - 10

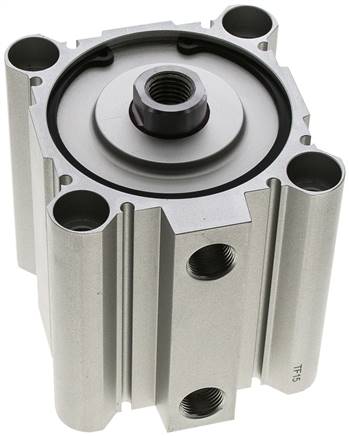

Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 20, Hub 5, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø20 mmHub5 mmAnschlussM5KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM6x1,0KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite407. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 407 (siehe Downloads).
Vorteile: • 2 zusätzliche Endschalter • Drehmomentabschaltung • variable Spannung (Gleich- oder Wechselspannung) • Handnotbetätigung • im Antriebsgehäuse integrierte Heizung • Baulänge nach DIN 3202-M3 für G 1/2" - G 2" • Kugelhahn DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2" Kugelhahn Werkstoffe: Körper: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!) Temperaturbereich: -20°C bis max. +160°C (G 1/4" - G 3/8" & G 2-1/2" - G 3": -20°C bis max. +120°C), Gas: -20°C bis max. +60°C Medien: Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar) Schwenkantrieb Beschreibung: Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen! Werkstoffe: Körper: PA 6 Temperaturbereich: -20 bis +70 °C Spannung: 24 - 240 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden) Schutzart: IP 67 Einschaltdauer: 75% Achtung: Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden! Weitere Eigenschaften: Ausführung Stellzeit 140 sek. Bauform Gewindeanschluss Spannung (V) 24 bis 240 V (AC/DC) Gewinde G 1" DN (mm) 25 Einbaulänge Kugelhahn (mm) 90 PN (bar) -0,9 bis 43 Stellzeit (s) 140 Ersatzantriebe ELU 230-2-140 Gewicht 2,7 kg / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN200-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeGGG40 epoxidbeschichtetWerkstoff ManschetteNBRDN (mm)200Einbaulänge (mm)60Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)10Betriebsdruck Gase (ungefährliche) (bar)8Betriebsdruck Gase (gefährliche) (bar)8Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 050-VK14Gewicht21 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungFlanschanschlussDN40-PN40 (DIN/EN)Nennweite (mm)40Einbaulänge Kugelhahn ? 2 (mm)65Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDD 006
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)100Hub (mm)20ReparatursätzeSQ 100 REPA (mm)75,0B (mm)63,0C (mm)27D (mm)30E (mm)117F (mm)13,0GG 3/8"HM 20J (mm)6,5K (mm)27L (mm)12,0M (mm)94N (mm)11,0O (mm)17,5 (13,5 tief)Q (mm)23,0Gewicht2,3 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
