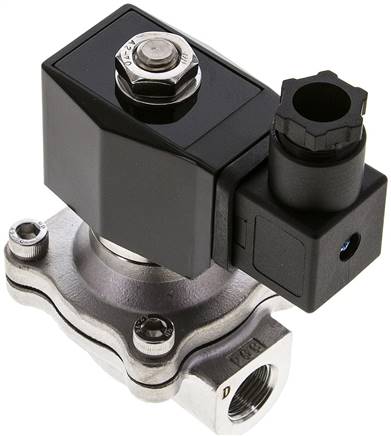

Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung24 V=Funktionstromlos geschlossen (NC)GewindeG 1-1/2"DN (mm)40L (mm)123kv-Wert* (L/min)413MagnetspuleRErsatzmembrane (Dichtungs-Kit**) NBRZS 112 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 112 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 112 MEM EPBetriebsdruck (bar)0 - 6Gewicht3,1 kg / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F05Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/8"Baugröße6A (mm)50BM 6C (mm)14D (°)45VerschleißteilesatzPD 006 REPErsatzfedersatzPDE 006 REP FEDERGewicht1,4 kg / Stk.

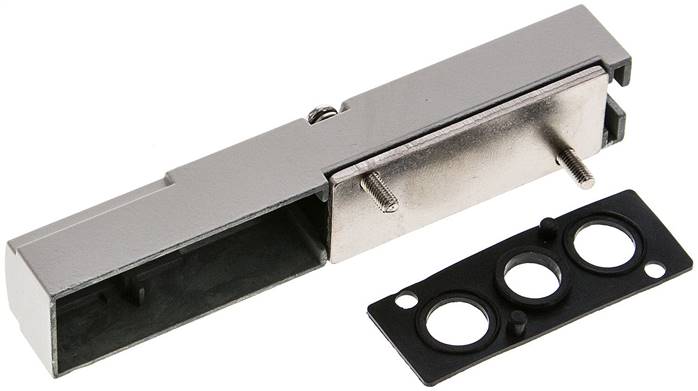

Steuerspannung:24 V=Spannungstoleranz:? 10 %Leistungsaufnahme:2,5 W / StationSchutzart:IP 40Ausführung:mit LED und SchutzbeschaltungVorteile:•schneller und einfacher Anschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •bis zu 22 Ventile über ein Multipol-Anschlusskabel ansteuerbar, •einfacher VentiltauschBeschreibung:Die Ventilterminals sind modular aufgebaut. Bitte bestellen Sie: 1. Terminalbox entsprechend der Anzahl der anzusteuernden Magneten. 2. Reihenleiste entsprechend der Anzahl der anzusteuernden Magneten. 3. Ventile (5/2- oder 5/3-Wege Ventile) der entsprechenden Baureihe. 4. Für jedes Impulsventil oder 5/3-Wege Ventil eine Anschlussplatte für den 2. Magneten.Montage:1. Terminalbox mittels Schwalbenschwanzführung auf die Mehrfachanschlussplatte aufschieben. 2. Ventile aufstecken (Ventile mit zwei Spulen werden durch MSF...-JC an der zweiten Spule angeschlossen) und verschrauben. 3. Bei möglichen Vibrationen verwenden Sie bitte zusätzliche Befestigungsplatten Typ MCS...-CP um die Spulen fest mit der Terminalbox zu verbinden.Funktion:Bis zu 22 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit 5/2- und 5/3-Wegeventilen mit DIN-Stecker der Baureihe SF2000 bestückt werden, wobei monostabile 5/2-Wege Ventile je eine Station, Impuls- und 5/3-Wege Ventile je zwei Stationen belegen.Weitere Eigenschaften:BeschreibungVerschlussplatte für nicht benötigte StationenGewicht70 g / Stk.

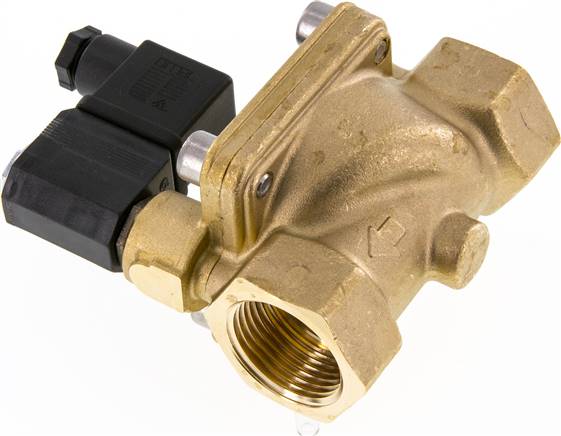

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung115 V ACFunktionstromlos geschlossen (NC)GewindeG 1"DichtungenFKMBetriebsdruck (bar)0,3 - 16DN (mm)25,0L (mm)96kv-Wert* (L/min)160,0MagnetspuleKMedientemperatur (°C)-10 bis +85Gewicht1,2 kg / Stk.
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 3/4"DN (mm)20PN (bar)0 bis 420AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht1,6 kg / Stk.

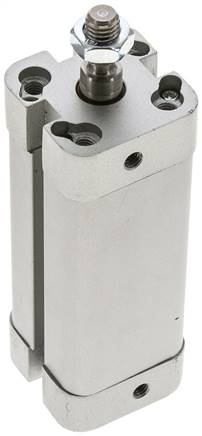

Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)20Hub (mm)60AusführungKolbenstange mit AußengewindeReparatursätzeNAD 20 REPA (mm)10AK (mm)16B (mm)9BG (mm)19,5CH (mm)9E (mm)36,0GM 5KKM 8LA (mm)4,5RTM 5TG (mm)22,0WH (mm)6ZA (mm)37ZB (mm)43ZC (mm)22Gewicht230 g / Stk.
Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +100°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -VWeitere Eigenschaften:BohrungT-BohrungBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)DN (mm)7PN (bar)0 bis 315AusführungStandardGewicht490 g / Stk.

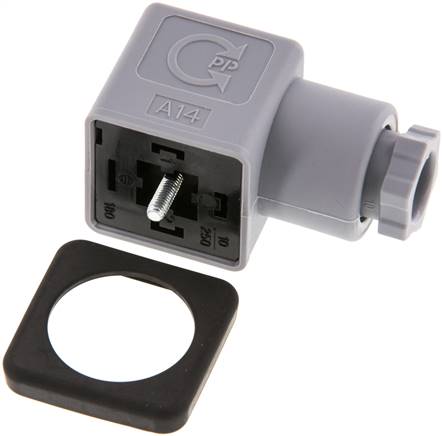

Beschreibung:Steckverbinder nach DIN 43650 / EN 175301-803 / IndustrienormTemperaturbereich:-40°C bis +125°CSpannung:max. 250 V AC / 300 V DC, max. 6 A (Steckergröße 3: max. 10 A)Schutzart:IP 65Lieferumfang:Stecker inkl. Schraube und Flachdichtung (Steckergröße 3: Profildichtung)Verwendung:Diese Stecker werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:AusführungStandardSteckergröße3NormDIN/EN-AFarbegrauAnzahl Kontakte2 & PEHöhe (mm)28KabelanschlussPG 9Gewicht25 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung2/2-WegeFunktionstromlos geöffnet (NO)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück D (mm)8Betriebsdruck (bar)0 - 15Gewicht145 g / Stk.
Beschreibung:Vorkonfektionierte Verbindungsleitungen mit einerseits Stecker nach DIN 43650 / EN 175301-803 / Industrienorm, mit gelber LED-Anzeige und Schutzbeschaltung und andererseits losen Kabelenden.Temperaturbereich:-25°C bis +70°CSpannung:24 V AC / DC, max. 5 A (Baugröße 0: max. 3 A)Schutzart:IP 67Kabel:PVC-Kabel 3 x 0,75 mm² (Steckergröße 0: 3 x 0,5 mm²)Lieferumfang:Stecker mit angespritztem Kabel inkl. Schraube und integrierter Dichtung.Verwendung:Diese Kabel werden bevorzugt für den Anschluss von Magnetventilen verwendet. Die Stecker sind nach DIN 43650 / EN 175301-803 oder der daran angelehnten Industrienorm genormt. Bei den Steckergrößen 0 und 1 verwenden die meisten Ventilhersteller Stecker nach Industrienorm.Weitere Eigenschaften:Kabellänge (m)10Steckergröße3NormDIN/EN-AAnzahl Kontakte2 & PESteckerhöhe27Gewicht700 g / Stk.

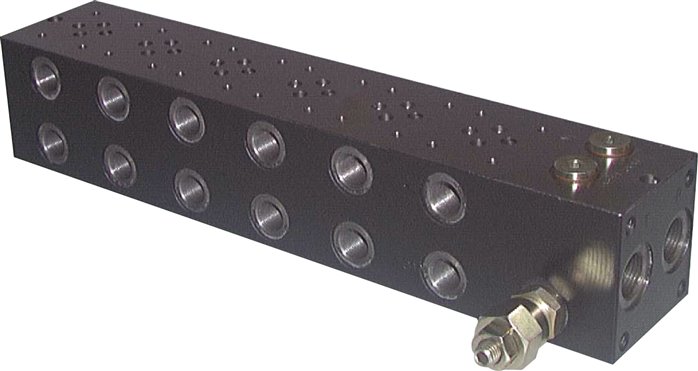

Werkstoffe:Anschlussplatte: Grauguss, Druckbegrenzungsventil: Stahl verzinkt, Dichtungen: NBRDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barEinstellbereich Druckbegrenzungsventil:100 - 350 barDurchfluss:max. 30 l/minHinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Alle Anschlussplatten sind mit einem Druckbegrenzungsventil ausgestattet. Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Die Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen.Weitere Eigenschaften:Anschlussplätze (Stk)5Gesamtlänge L (mm)320Bohrungsabstand LB (mm)308Gewicht10 kg / Stk.

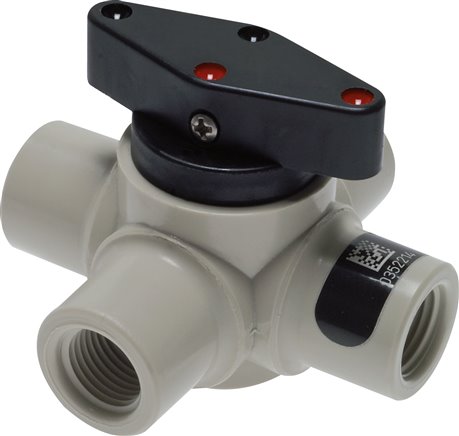

Werkstoffe:Gehäuse und Kugel: Polypropylen, PVDF, PFA, Dichtungen: FKMTemperaturbereich:Polypropylen: +5°C bis max. +90°C, PVDF: -40°C bis max. +140°C, PFA: -40°C bis max. +180°C* bei 20°C. Bitte beachten Sie den Drucknutzungsgrad (bei Bedarf bitte anfordern).Weitere Eigenschaften:WerkstoffPFAGewindeG 1/4"DN (mm)4Baulänge (mm)65PN* (bar)-0,95 bis 10Zubehör HalteklemmenKKKH 14Temperaturbereich (°C)-40 bis +180Gewicht95 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe Feder-schließendFlanschanschlussDN100-PN16 (DIN/EN)Werkstoff GehäuseGG25Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)100Einbaulänge (mm)52Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 025-F07-VK14Gewicht12 kg / Stk.
Kurzhubzylinder, doppeltwirkend, mit Magnet, Kolben-Ø 12, Hub 40, M5, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CSpeziell für Anwendungen bei beengten Platzverhältnissen. Ausführung mit Magnetkolben.Für gefilterte Druckluft, geölt (auf Kontinuität achten) oder ungeölt geeignet.Technische Daten:Ansprechdruck min.0.6 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CRohrAlu-Legierung, eloxiertKolbendichtungNBR (PU und FKM gegen Aufpreis)KolbenstangendichtungNBR (PU und FKM gegen Aufpreis)Kolben-Ø12 mmHub40 mmAnschlussM5KolbenstangeStahl C45, hartverchromtKolbenstangen IGM3KolbenAcetal-KunstharzKopfMessing lackiertDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 404. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 404 (siehe Downloads).

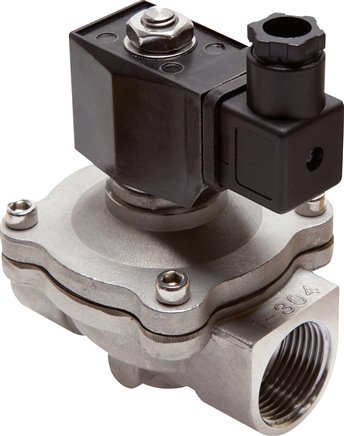

Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung12 V=Funktionstromlos geschlossen (NC)GewindeG 3/8"DN (mm)16L (mm)69kv-Wert* (L/min)68MagnetspuleQErsatzmembrane (Dichtungs-Kit**) NBRZS 381234 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 381234 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 381234 MEM EPBetriebsdruck (bar)0 - 6Gewicht1 kg / Stk.
Werkstoffe:Dichtung: NBR (1.4571: Dichtung: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Optional:Öffnungsdrücke: (Stahl: 0,5 bar -0,5, 2,0 bar -2, 2,5 bar* -2,5, 3,0 bar** -3)*nur Rohrdurchmesser >= 28 mm, **nur Rohrdurchmesser <= 25 mmWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheStrömungsrichtungvom Rohr zum GewindeRohr Ø außen30 S (M42x2)EinschraubgewindeG 1-1/4"Betriebsdruck (bar)250Öffnungsdruck (? ca. 20%) (bar)1Temperaturbereich (°C)-20 bis +200

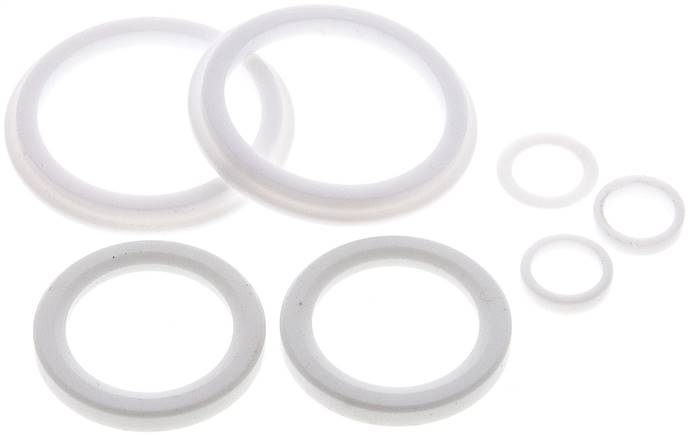

Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 253/** ESGewicht20 g / Stk.
Einsatzgebiet:Pneumatische Quetschventile sind die Armaturenlösung für das Absperren, Regeln und Dosieren von abrasiven, korrosiven und fasrigen Produkten. Sie eignen sich ideal im Einsatz mit diesen Produkten aufgrund ihres absolut freien Produktdurchflusses, woraus eine praktisch verstopfungs- und totraumfreie Armatur resultiert. Die pneumatischen Quetschventile sorgen für eine optimale Absperrung selbst im Einsatz mit Feststoffen, wie zum Beispiel Granulaten, Pulvern, Pellets, Spänen, Sand, Zement, Kies, Textilfasern, Kohle, feinen Glassplittern und feststoffhaltigen Flüssigkeiten.Vorteile:•völlig freier Durchgang, •kein Zusetzen durch Medien, •minimaler Reibungswiderstand, •schnelles Öffnen und Schließen, •geringer EnergieverbrauchWerkstoffe:Gehäuse: Aluminium, Flansch: Aluminiumguss mit Buchse aus 1.4404 (medienberührende Teile aus 1.4404), Manschette: Naturgummi in LebensmittelqualitätSteuerdruck:max. 1,5 bis 2 bar höher als der MediendruckTemperaturbereich:-10°C bis max. +80°COptional:Manschette aus Naturgummi, abriebfest (-10°C bis max. +80°C) -AB, Manschette aus EPDM (-10°C bis max. +90°C)* -EP, Manschette aus Nitril, fett- und ölbeständig, keine Buchse aus 1.4404 (-10 °C bis max. +80°C) -B*DN 40 - DN 50: -10°C bis max. +120°C, **Gehäuse und Flansch aus StahlWeitere Eigenschaften:WerkstoffStahlAusführungQuetschventil, Manschette aus Naturgummi (abriebfest)FlanschanschlussDN250-PN10 (DIN/EN)DN (mm)250L (mm)680Betriebsdruck (bar)0 - 3DA (mm)395AG 1/2"Ersatzmanschette aus Naturgummi (Lebensmittelqualität)QVFL 250 LE REPErsatzmanschette aus Naturgummi (abriebfest)QVFL 250 AB REPErsatzmanschette aus EPDM*QVFL 250 EP REPTemperaturbereich (°C)-10 bis +80
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 125 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Fire Safe DesignSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendFlanschanschlussDN40-PN16 (DIN)DN (mm)40Einbaulänge Kugelhahn (mm)140Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 012Gewicht10 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungFlanschanschlussDN15-PN40 (DIN/EN)Nennweite (mm)15Einbaulänge Kugelhahn ? 2 (mm)39Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDD 002-F03

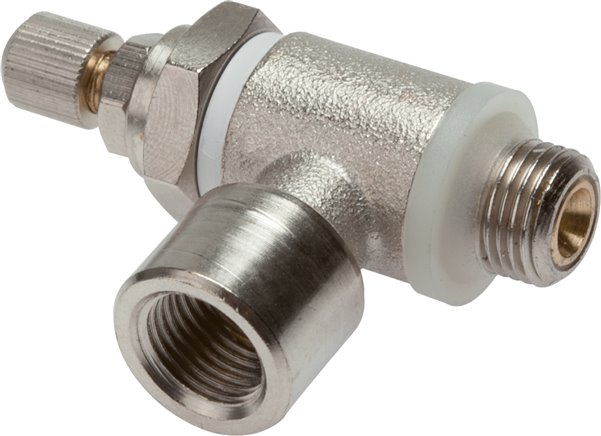

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungRändelschraube und Kontermutter (ohne Werkzeug einstellbar uGewindeG 1/8"Gewicht39 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=Schaltung2/2-WegeFunktionstromlos geöffnet (NO)DruckeingangRingstückHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 15Gewicht150 g / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1-1/2"DichtungenNBRBetriebsdruck (bar)0,5 - 16DN (mm)40,0L (mm)140kv-Wert* (L/min)400,0MagnetspuleGMedientemperatur (°C)-10 bis +85Gewicht2,8 kg / Stk.
Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +80°C, Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Ausführung2/2-Wege Messing-MagnetventilSpannung24 V=Funktionstromlos geschlossen (NC)GewindeG 2"DichtungenFKMBetriebsdruck (bar)0,5 - 16DN (mm)50L (mm)165kv-Wert* (L/min)684,0MagnetspulePErsatzmembrane NBRSLP 20 MEM NErsatzmembrane FKMSLP 20 MEM VErsatzmembrane EPDMSLP 20 MEM EPMedientemperatur (°C)-10 bis +130Gewicht4,2 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
