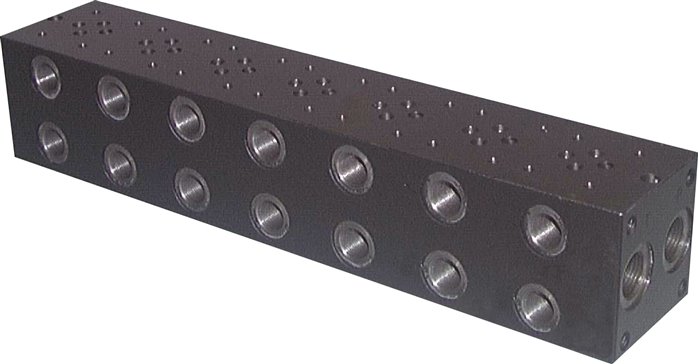

Werkstoffe:Anschlussplatte: GraugussDruckmitteltemperatur:-20°C bis +80°CBetriebsdruck:max. 315 barDurchfluss:max. 30 l/min (GRPS 61: max. 50 l/min)Hinweis:Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.Beschreibung:Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.*nicht bei Typ GRPS 61Weitere Eigenschaften:Anschlussplätze (Stk)6Gesamtlänge L (mm)320Bohrungsabstand LB (mm)308Gewicht10 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungT1Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDD 012

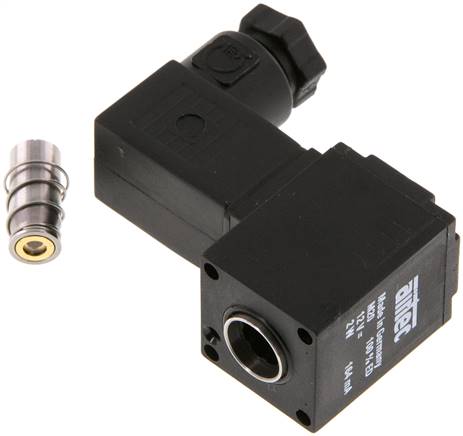

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformOSpannung24 V=Leistung2 WSteckergröße0Außenabmessung (mm)20 x 29 x 23Gewicht50 g / Stk.

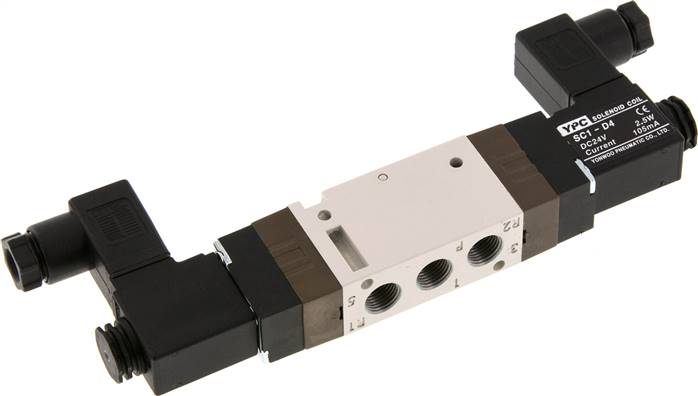

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungNorm-Stecker (Größe 0)FunktionMittelstellung belüftetGewindeG 1/8"Betriebsdruck (bar)2 - 10Durchfluss (L/min)490Symbolz_sf1310_bel_k.epsGewicht240 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe Feder-schließendFlanschanschlussDN300-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteFKMDN (mm)300Einbaulänge (mm)78Betriebsdruck Flüssigkeiten (ungefährliche) (bar)10Betriebsdruck Flüssigkeiten (gefährliche) (bar)10Betriebsdruck Gase (ungefährliche) (bar)8Betriebsdruck Gase (gefährliche) (bar)8Medientemperatur (°C)+5 bis +180Anwendungsgebieteheiße, trockene Luft oder Gas, besondere MedienErsatzantriebePDE 130-F12-VK22Gewicht52 kg / Stk.

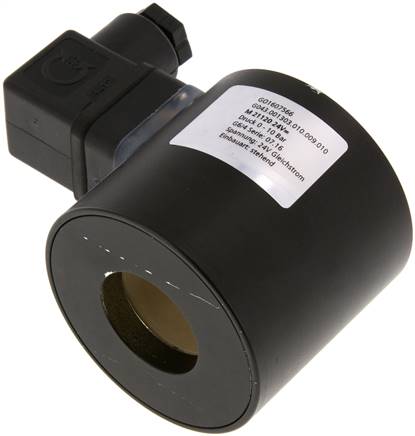

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformFSpannung12 V=Leistung30 WSteckergröße3Außenabmessung (mm)63 x 59 x 73Abstand Ankerbohrungen L (mm)59Ankerbohrungen unten D1 (mm)28,1Ankerbohrungen oben D2 (mm)28,1Gewicht900 g / Stk.

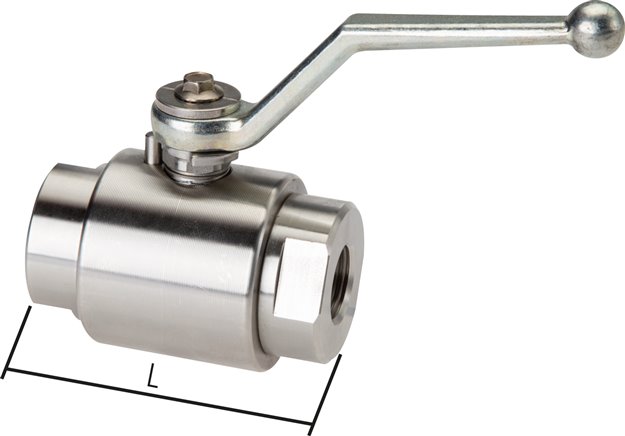

Werkstoffe:Gehäuse: 1.4404, Kugel: 1.4404, Dichtschalen: POM, Dichtungen: PTFE / NBR, Griff: Stahl verzinktTemperaturbereich:-30°C bis +100°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:GewindeG 1/2"DN (mm)13L (mm)81PN (bar)0 bis 500Gewicht1,1 kg / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardSpannung (V)12 bis 24 V (AC/DC)BohrungT3GewindeG 1-1/2"DN (mm)32Einbaulänge Kugelhahn (mm)142PN (bar)0 bis 40Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht6 kg / Stk.

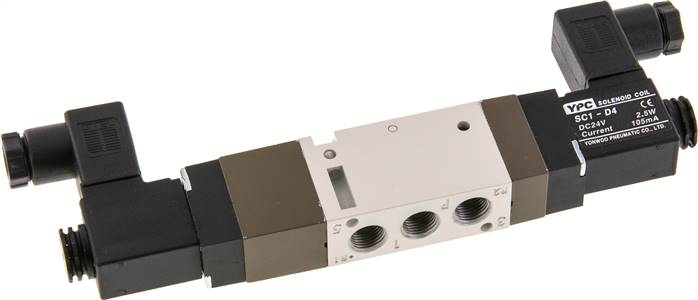

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACAusführungNorm-Stecker (Größe 0)FunktionImpulsventilGewindeG 1/8"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)590Symbol\z_sf1110_imp_k.epsGewicht190 g / Stk.
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT3Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDE 012Gewicht8 kg / Stk.
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT4Gewinde KugelhahnG 1-1/2"DN (mm)32Einbaulänge Kugelhahn (mm)135PN (bar)-0,9 bis 63ErsatzantriebePDD 006Gewicht5 kg / Stk.

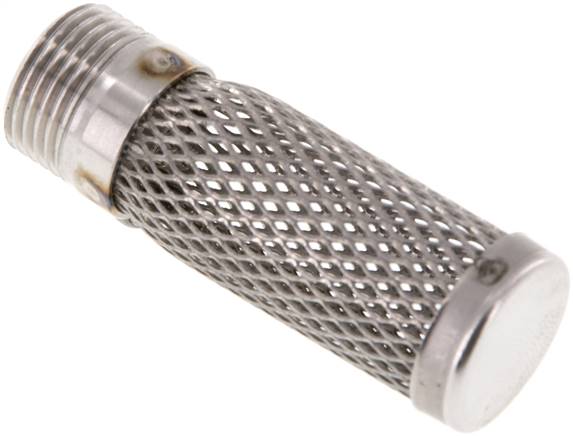

Werkstoffe:Typ 1.4301: Gewindeteil: Nylon 6, Filter: 1.4301, Typ 1.4401: Gewindeteil und Filter: 1.4401Weitere Eigenschaften:Werkstoff1.4401GG 3/8"A (mm)55B (mm)20Maschenweite (mm)1,0Gewicht12 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungAnflanschklappe Feder-schließendFlanschanschlussDN65-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)65Einbaulänge (mm)46Betriebsdruck Flüssigkeiten (ungefährliche) (bar)12Betriebsdruck Flüssigkeiten (gefährliche) (bar)12Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDE 012-VK11Gewicht6 kg / Stk.

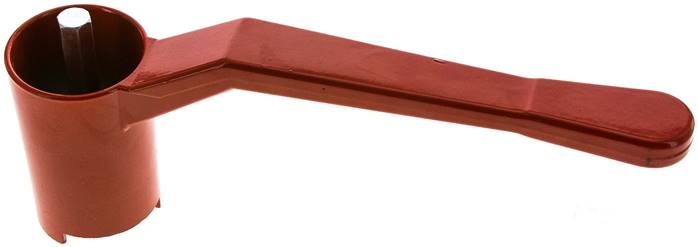

*mit Aufdruck "EN 331"Weitere Eigenschaften:FarberotAusführungLang (Aluminium lackiert, 60 - 68 - 74 - 78 - 82 - 88 - 120 Kombigröße7Gewicht500 g / Stk.

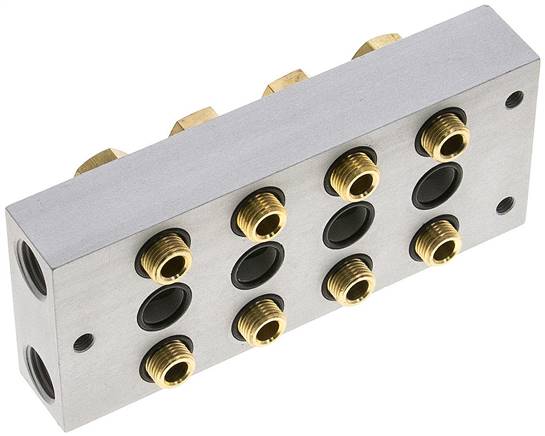

*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-R-S-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)4für Ventilbaureihe04AM 5B (mm)20C (mm)5E (mm)6F (mm)25GG 1/8"H (mm)22,20I (mm)6J (mm)32K (mm)50LG 1/4"M (mm)32SW (mm)14Gewicht330 g / Stk.

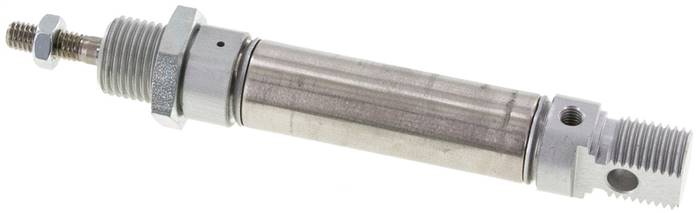

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)25AM 6A1 (mm)6BM 16 x 1,5C (mm)19D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)18M (mm)109N (mm)9P (mm)53RM 5CH (mm)5Gewicht100 g / Stk.

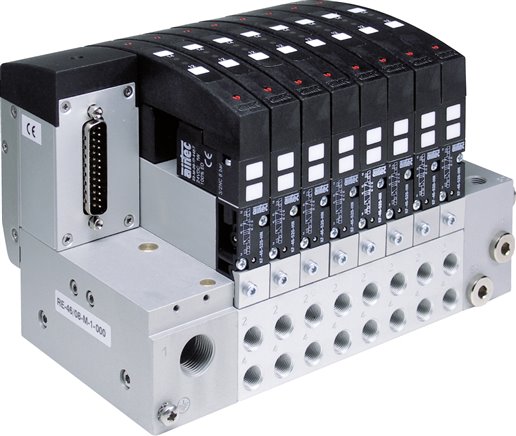

Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartMultipolanschluss (44-pol.)Stationen (Stk)20A (mm)294,5B (mm)415C (mm)368D (mm)402Gewicht4,6 kg / Stk.
Werkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CRasterhandhebel: AluminiumdruckgussMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1Optional:Handradgetriebe -G*nur als Zwischenflanschklappe lieferbarWeitere Eigenschaften:AusführungZwischenflanschklappeFlanschanschlussDN40-PN16 (DIN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)40Einbaulänge (mm)32BetätigungStandardgriffBetriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Temperaturbereich (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaGewicht2,4 kg / Stk.

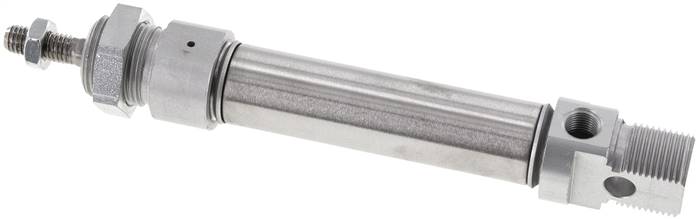

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)20Hub (mm)50AM 8A1 (mm)8BM 22 x 1,5C (mm)27D (mm)16E (mm)8F (mm)20G (mm)95K (mm)24L (mm)20M (mm)131N (mm)12P (mm)67RG 1/8"CH (mm)7Gewicht210 g / Stk.
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE, Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4": VHS 40)Weitere Eigenschaften:GewindeG 2"DN (mm)32L (mm)99PN (bar)0 bis 63H (mm)74R (mm)155Gewicht1,2 kg / Stk.

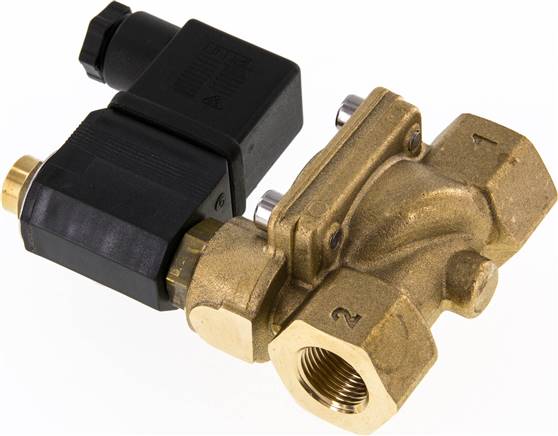

Werkstoffe:Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: NBR (Typen G 1/8" & G 1/4": FKM)Temperaturbereich:-10°C bis max. +85°C (Typen mit G 1/8" und G 1/4": -10°C bis max. +130°C), Umgebung: max. +50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:FKM-Dichtung (-10°C bis max. +130°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Achtung:Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig).*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geöffnet (NO)GewindeG 3/8"DichtungenEPDMBetriebsdruck (bar)0,3 - 16DN (mm)13,0L (mm)67kv-Wert* (L/min)55,0MagnetspuleKMedientemperatur (°C)-10 bis +120Gewicht550 g / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V ACRückstellung durchLuftfederFunktionFederrückstellung (NC)GewindeG 1/8"Nennweite (mm)4Durchfluss (L/min)360Betriebsdruck (bar)2 - 10Symbolez_m310hn_k.epsSymbol 2z_m311hn_k.epsGewicht165 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung3/2-WegeFunktionstromlos geöffnet (NO)EntlüftungM 5DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 10Gewicht140 g / Stk.

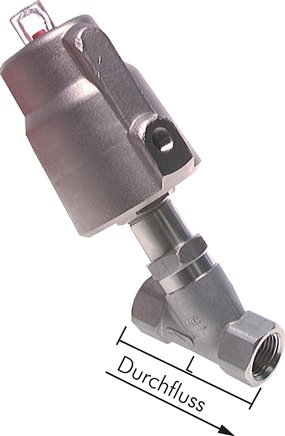

Werkstoffe:Typ Messing: Ventilkörper: Rotguss (2-1/2" bis 3": Messing), Sitzabdichtung: PTFE, Spindelabdichtung: NBR, Steuerzylinder: Messing / Aluminium, Spindel: Edelstahl, Dichtungen: NBRTyp 1.4408: Ventilkörper: 1.4408, Ventilinnenteile: 1.4301, Sitz- und Spindelabdichtung: PTFE, Steuerzylinder: Messing vernickelt / Aluminium, Spindel: Edelstahl, Dichtungen: FKMTemperaturbereich:-20°C bis max. +85°C (Typ 1.4408: -40°C bis max. +200°C)Steuerdruck:4 - 10 bar (6 bar optimal), Steueranschluss: G 1/8"Durchflussrichtung:Mit dem Medienstrom schließend (nicht empfohlen für Flüssigkeiten bei hohen Fließgeschwindigkeiten). Verwenden Sie ggf. Option -GS gegen den Medienstrom schließend.Optional:Spindelabdichtung aus PTFE (bis 200°C) -PTFE**, Ausführung gegen den Mediumstrom schließend (für den Einsatz mit Flüssigkeit), Arbeitsdruck bitte anfragen -GS, Steuerzylinder aus Edelstahl 1.4581 mit Dichtungen aus FKM -2A****Antrieb aus Aluminium, **nur für Ventile aus Rotguss bzw. Messing, ***Steueranschluss: G 1/4"Weitere Eigenschaften:Werkstoff1.4408AusführungStandardNullstellungoffenGewindeG 2"L (mm)150Betriebsdruck (bar)0 - 4ReparatursätzeUO 220 ES REPTemperaturbereich (°C)-40 bis +200Gewicht3,8 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
