Druckluftbehälter
Wir bieten Ihnen Druckluftbehälter, Luftkessel und Drucklufttanks in jeglichen Größen und Variationen. Egal ob große, kleine, stehende oder liegende Druckluftbehälter, verzinkte, beschichtete oder feuerverzinkte Druckluftkessel – wir haben für jede Anforderung und jede räumliche Gegebenheit den richtigen Behälter. Sie benötigen noch ein passendes Sicherheitsventil?
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)270Behälter Ausführungstehend, verzinktDruck (bar)11Durchmesser Ø (mm)500Höhe gesamt (mm)1685Höhe bis Behälterboden (mm)192Druckluft Anschlüsse4 x 3/4"ArmaturensatzInklusivSicherheitsventil3/8", 10,8 bar, 7237 l/minGewicht (kg)60Behälter Norm *CE* Einfacher Druckbehälter gemäss Norm 2014/29/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Druckluftbehälter / 250 Liter / 11 bar / stehend / verzinkt Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig. Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern. Technische Daten: Behältervolumen 250 Liter Zulässiger Höchstüberdruck 11 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 4 x G 3/4" Höhe 1.780 mm Durchmesser 500 mm Gewicht 84 kg Regelwerk AD 2000 Alternativen auf Anfrage: liegende Ausführung 16 bar Ausführung
Handlochdichtung Weitere Eigenschaften: Größe innen (mm) 100 x 150 Größe aussen (mm) 128 x 180 Dicke (mm) 6,5 Verwendung für Handloch Gewicht 46 g / Stk.

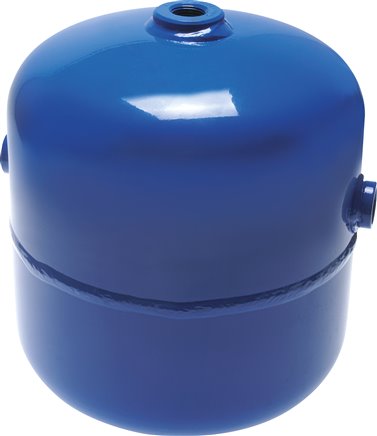

Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)11,8Betriebsdruck (bar)0 - 11Ø (mm)229Länge (mm)365Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht4,5 kg / Stk.

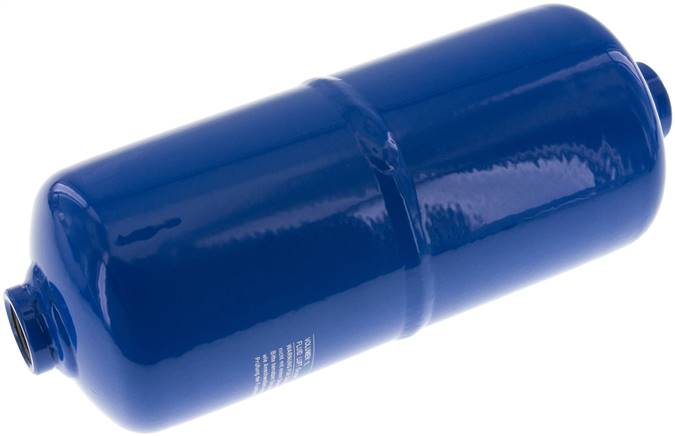

Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung2 AnschlüsseInhalt (L)1Betriebsdruck (bar)0 - 11Ø (mm)86Länge (mm)230Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht900 g / Stk.

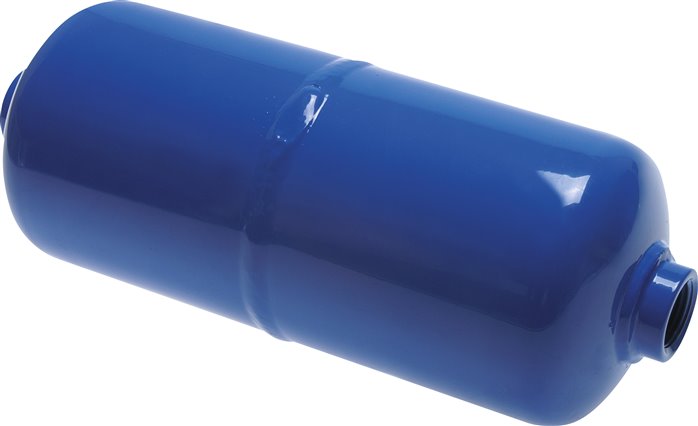

Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung2 AnschlüsseInhalt (L)4,8Betriebsdruck (bar)0 - 11Ø (mm)210Länge (mm)195Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht2,3 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)500Behälter Ausführungstehend, verzinktDruck (bar)11Durchmesser Ø (mm)600Höhe gesamt (mm)2077Höhe bis Behälterboden (mm)174Druckluft Anschlüsse4 x 1 1/2"ArmaturensatzInklusivSicherheitsventil3/8", 10,8 bar, 7237 l/minGewicht (kg)143Behälter Norm *CE* Einfacher Druckbehälter gemäss Norm 2014/29/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten

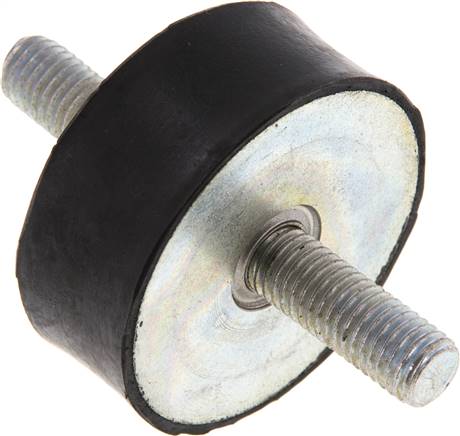

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit GewindestiftØ D (mm)50Höhe (mm)20GewindeM 10 x 28Gewicht125 g / Stk.

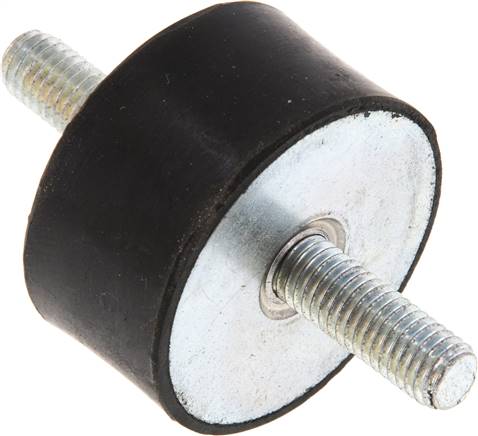

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit GewindestiftØ D (mm)40Höhe (mm)20GewindeM 8 x 23Gewicht80 g / Stk.

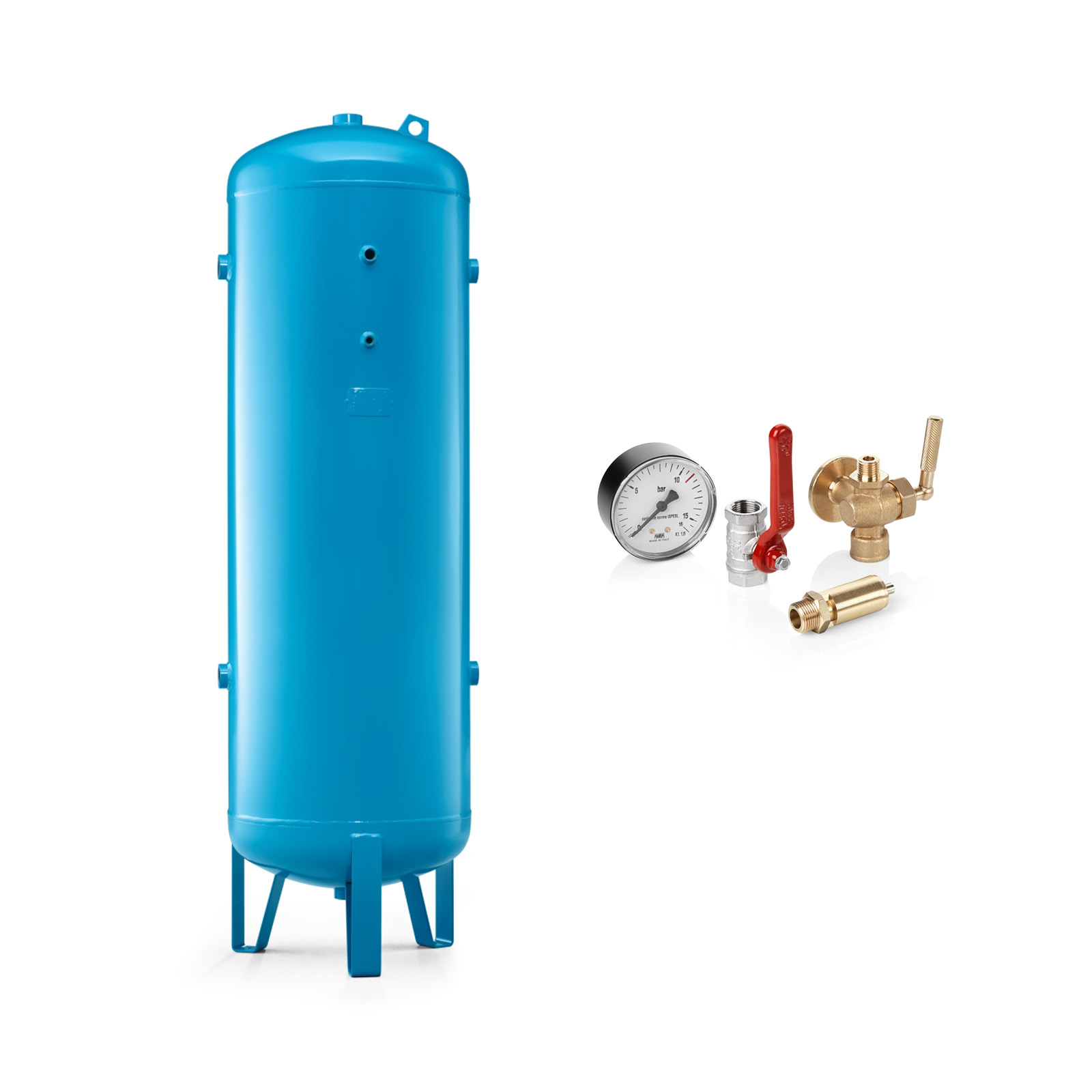

Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig. Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör. Technische Daten : Inhalt (l) 500 Behälter Ausführung stehend, lackiert RAL5015 Druck (bar) 16 Durchmesser Ø (mm) 600 Höhe gesamt (mm) 2055 Höhe bis Behälterboden (mm) 155 Druckluft Anschlüsse 4 x 1", 2 x 2" Armaturensatz Inklusiv Sicherheitsventil 3/4", 16 bar, 26176 l/min Gewicht (kg) 150 Behälter Norm * CE * Einfacher Druckbehälter gemäss Norm 2014/29/EU Weitere Masse siehe Zeichnung im Download Technische Änderungen ohne Ankündigung vorbehalten

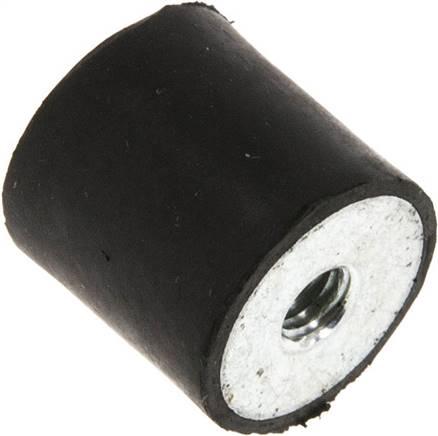

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlussbeidseitigAusführungmit InnengewindeØ D (mm)20Höhe (mm)20GewindeM 6 (6 tief)Gewicht17 g / Stk.
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung2 AnschlüsseInhalt (L)2,5Betriebsdruck (bar)0 - 11Ø (mm)160Länge (mm)175Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht1,5 kg / Stk.

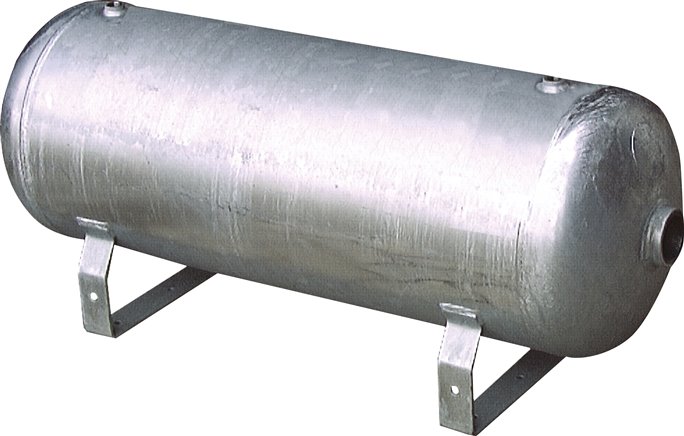

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)90Betriebsdruck (bar)11Ø (mm)350Länge (mm)1.026Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2"Temperaturbereich (°C)-10 bis +100Gewicht41 kg / Stk.
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung2 AnschlüsseInhalt (L)11,8Betriebsdruck (bar)0 - 11Ø (mm)229Länge (mm)365Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht4,5 kg / Stk.
Druckluftbehälter / 250 Liter / 16 bar / stehend / verzinkt Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig. Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern. Technische Daten: Behältervolumen 250 Liter Zulässiger Höchstüberdruck 16 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 4 x G3/4 Höhe 1780 mm Durchmesser 500 mm Gewicht 100 kg Regelwerk AD 2000 Alternativen auf Anfrage: liegende Ausführung 11 bar Ausführung
Technische Daten Ausführung CE Nenndruck (bar) 16 Anschluss 3/8"a Volumenstrom (l/min) 6.400

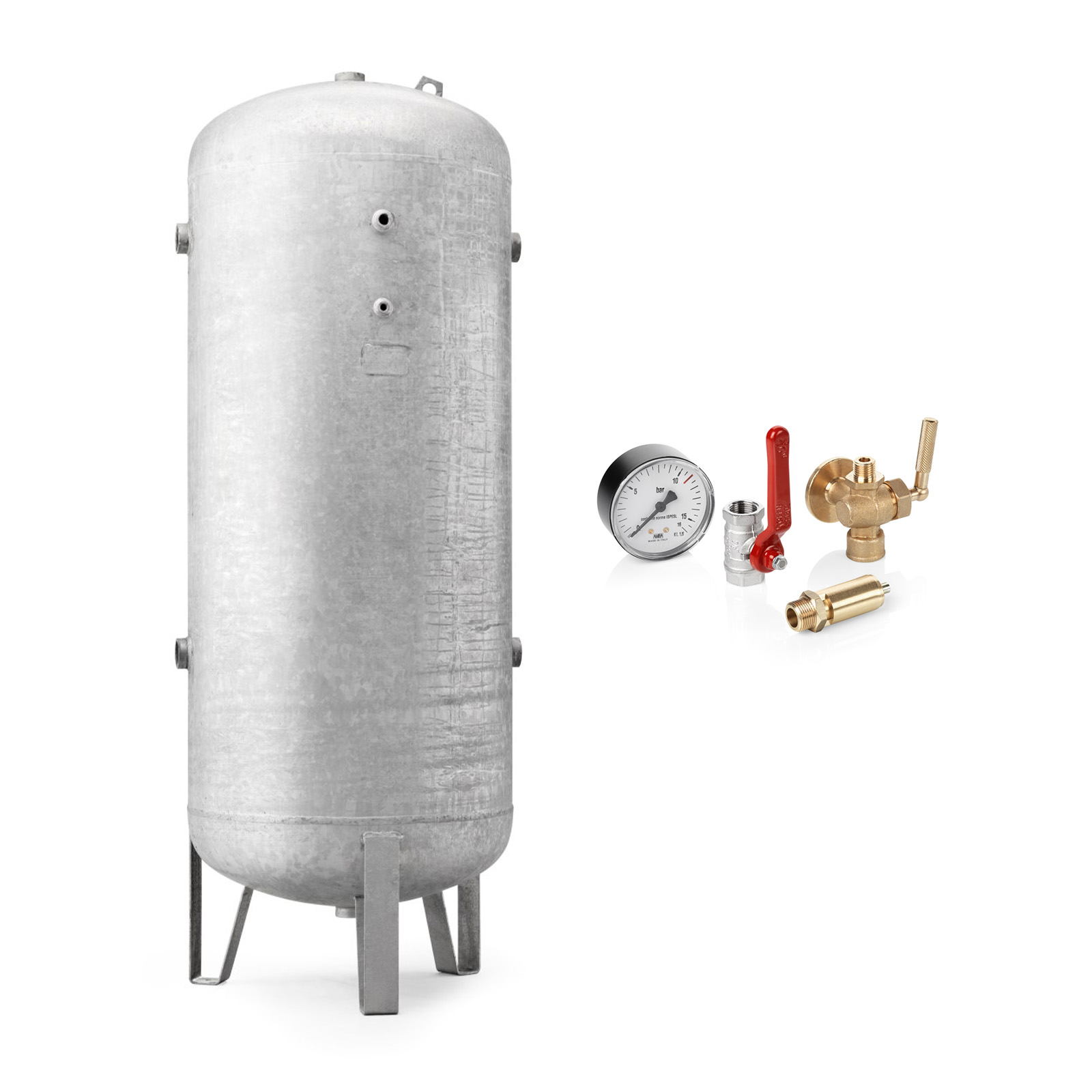

Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)1000Behälter Ausführungstehend, verzinktDruck (bar)11,5Durchmesser Ø (mm)790Höhe gesamt (mm)2345Höhe bis Behälterboden (mm)200Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil1", 11,5 bar, 39814 l/minGewicht (kg)224Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Beschreibung1 Stk. Befestigungswinkel aus verzinktem Stahl (inkl. GewindGewicht185 g / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)3,2Betriebsdruck (bar)0 - 11Ø (mm)102Länge (mm)480Anschlüsse (IG)2 x G 1/2, 2 x G 1"BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht4,2 kg / Stk.
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)1Betriebsdruck (bar)0 - 11Ø (mm)86Länge (mm)230Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht1 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)150Betriebsdruck (bar)16Ø (mm)450Länge (mm)1.100Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht90 kg / Stk.
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)7Betriebsdruck (bar)0 - 11Ø (mm)210Länge (mm)260Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht2,9 kg / Stk.

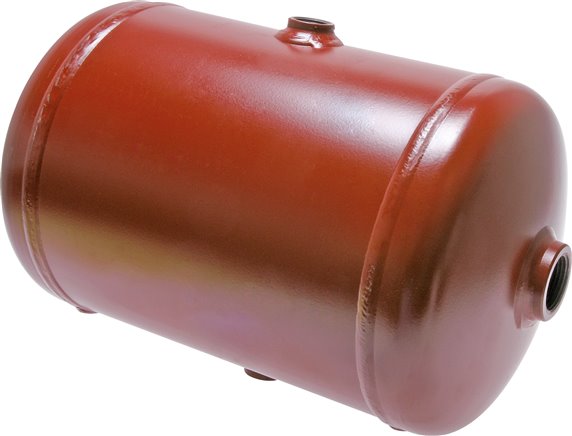

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungtiefschwarz (RAL 9005)Inhalt (L)30Betriebsdruck (bar)0 - 15Ø (mm)246Länge (mm)720Anschlüsse (IG)4 x M 22 x 1,5Passende BehälterbefestigungenBHLF 20/30BeschreibungDruckluftbehälterTemperaturbereich (°C)-50 bis +100Gewicht11 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig. Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör. Technische Daten : Inhalt (l) 100 Behälter Ausführung stehend, lackiert RAL5015 Druck (bar) 11 Durchmesser Ø (mm) 370 Höhe gesamt (mm) 1172 Höhe bis Behälterboden (mm) 124 Druckluft Anschlüsse 2 x 3/4" Armaturensatz Inklusiv Sicherheitsventil 11 bar, 3380 l/min Gewicht (kg) 37 Behälter Norm * CE * Einfacher Druckbehälter gemäss Norm 2014/29/EU Weitere Masse siehe Zeichnung im Download Technische Änderungen ohne Ankündigung vorbehalten
Druckluftbehälter, verzinkt, feuerverzinkt uvm.
In einer Druckluftstation dienen Druckbehälter als Speichermedium und stellen bei Bedarf Puffervolumen zur Verfügung. Auf diese Weise können sie Verbrauchsspitzen abdecken. Oftmals muss Ihr Druckluftbehälter auch Kondensat aus der Druckluft abscheiden. Dies kann mittels eines Kondensatablasshahns erfolgen. Achten Sie hierbei auf unsere passenden Bundle-Angebote mit Kondensatableitern, passenden Armaturensätzen und Verbindungsschläuchen.
Druckluftbehälter ist nicht gleich Druckbehälter! Die richtige Größe des Drucklufttanks ist aus mehreren Gründen entscheidend. Zum einen speichert Ihr Druckluftbehälter ihre erzeugte Druckluft und gleicht Verbrauchtspitzen aus - je nach Größe Ihrer Druckluftstation sollte also die Größe des Luftkessels passend ausgelegt sein. Zum anderen können Sie gegebene Raumdefizite problemlos ausfüllen und sinnvoll nutzen, indem Sie sich für eine passende Ausführung des Druckluftkessels entscheiden (liegend, stehend). Für einen optimalen Schutz und eine lange lebensdauer sollte an Ihrem Drucklufttank auch ein zuverlässiger Korrosionsschutz gegeben sein, z. B. eine nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung, wie bei diesem Behälter. Diese sorgt für eine dreimal längere Lebensdauer gegenüber herkömmlich beschichteten Druckluftkesseln!
Behälter gibt es in unterschiedlichsten Formen und Größen. Sie können bequem zwischen folgenden Behälter-Ausführungen wählen:
- Druckluftbehälter liegend
- Druckluftbehälter stehend
- Druckluftbehälter groß
- Druckluftbehälter klein bzw. Kleinstbehälter
Desweiteren bieten wir Ihnen zum Beispiel verzinkte, feuerverzinkte, beschichtete oder lackierte Druckluftkessel an.
Unser Tipp: Sie können Ihren Kompressor in Kombination mit einem Druckluftbehälter platzsparend einsetzen, indem Sie im Vorfeld kalkulieren, inwiefern ein stehender, liegender, großer oder kleiner Druckluftkessel sich besser in Ihre Räumlichkeiten integrieren lässt.
Druckluftbehälter – wo platzieren?
Die richtige Position Ihres Druckluftbehälters im Kompressorraum beeinflusst maßgeblich die Effizienz, Stabilität und Langlebigkeit Ihrer Druckluftanlage. Ein clever platzierter Behälter sorgt dafür, dass Kondensat optimal abgeschieden wird, Filter und Trockner entlastet werden und die Druckluft gleichmäßig zur Verfügung steht. Stehende Behälter sparen Platz und erleichtern Wartung, liegende Behälter fügen sich besser in enge oder horizontale Anlagenlayouts ein.
Für eine praxisnahe Übersicht, wie Sie Ihren Druckluftbehälter optimal im Kompressorraum platzieren, inklusive Empfehlungen zu Reihenfolge, Bauform und Kondensatmanagement, lesen Sie hier weiter: Druckluftbehälter im Kompressorraum: Platzierung im Überblick.
