Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)50AusführungKolbenstange mit AußengewindeReparatursätzeNAD 50 REPA (mm)16AK (mm)22B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KKM 12 x 1,25LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht700 g / Stk.

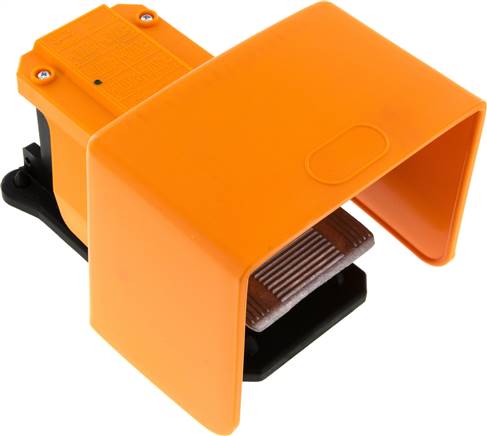

Werkstoffe:Ventil: Aluminium, Körper: Kunststoff (Typ Heavy Duty: Aluminium), Fußpedal: Aluminium (Typ Standard: Kunststoff)Temperaturbereich:-10°C bis +60°CBetriebsdruck:2,5 - 10 bar (Baureihe Heavy Duty: 0 - 10 bar)Medien:geölte und ungeölte, gefilterte Druckluft* Standardstellung ist NO. Durch Tausch von zwei Verschlussstopfen (4 -> 2 & 5 -> 3) auch als NC verwendbar.Weitere Eigenschaften:Schaltung5/2-WegeFunktionFederrückstellungBaureiheSolidGewindeG 1/4"Durchfluss (L/min)800Symbolz_ft410s_k.epsBetriebsdruck (bar)2,5 - 10Gewicht1,3 kg / Stk.

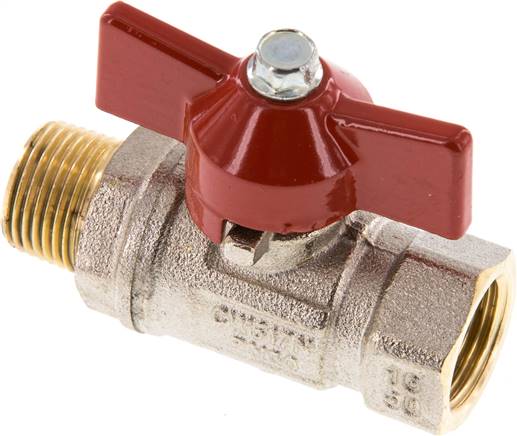

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar*), - langer Griff in rot*nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungKnebelgriffG1 (Außengewinde)R 3/8"G2 (Innengewinde)Rp 3/8"DN (mm)10L (mm)58,9PN (bar)-0,9 bis 50H (mm)37R (mm)24Ersatzgriff KnebelKOMBI 1 K ROTStandardgriffKOMBI 1 S ROTGriff langKOMBI 1 L ROTFlachstahlgriffKOMBI 1 F ROTGewicht135 g / Stk.

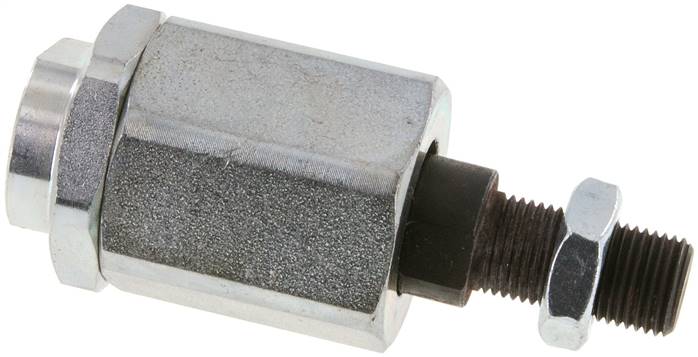

FK50/63 Flexokupplung M 16 x 1,5, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)50 & 63AM 16 x 1,5B (mm)32D (mm)104,0SW1 (mm)27SW2 (mm)41Radialspiel (mm)2Gewicht600 g / Stk.

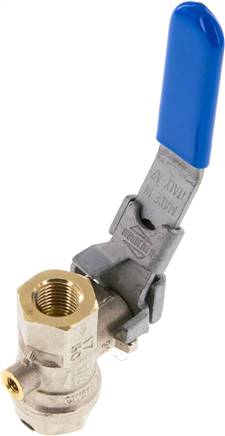

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung:PTFE, silikonfrei gefertigtTemperaturbereich:-10°C bis +100°C (abhängig vom Betriebsdruck)Einsatzbereich:Zum Be- und Entlüften von Druckluftanlagen, Manometern etc. für Medium Luft, Wasser, Vakuum (max. -0,98 bar)Vorteile:•Handhebel kann in geschlossener Stellung mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 1-1/4" - G 2": VHS 40)Weitere Eigenschaften:GG 1/4"EntlüftungsgewindeM 5DN (mm)8L (mm)45PN (bar)-0,98 bis 14H (mm)49R (mm)96Passender SchalldämpferSD 50Gewicht160 g / Stk.

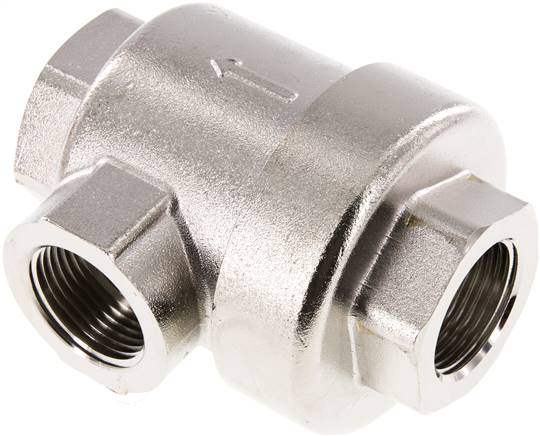

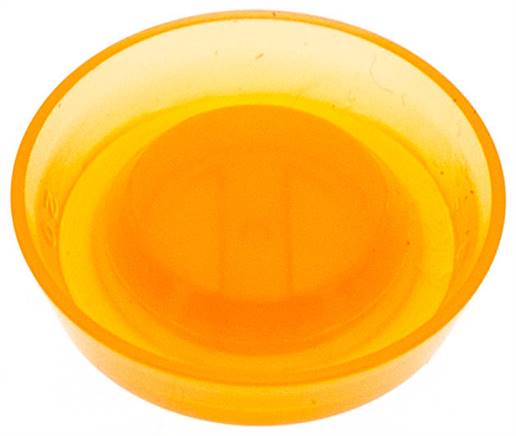

Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungErsatzmembrane (Standard)Gewicht1.1 g / Stk.

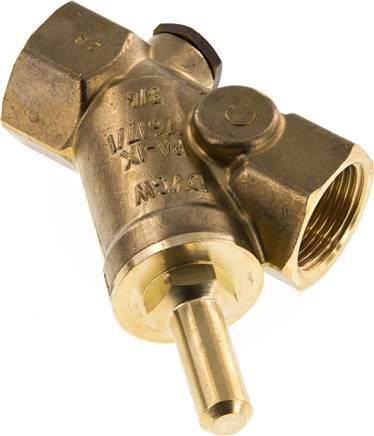

Werkstoffe:Gehäuse: Messing, Sitzdichtung: NBR (Typ DVGW & Rp 2-1/2" - Rp 3": EPDM)Temperaturbereich:-10°C bis +90°CÖffnungsdruck:0,1 - 0,2 barOptional:FKM-Dichtung (bis 2", -20°C bis max. +200°C) -VVorteile:•Baulänge nach DIN 3202-M8, mit Prüfschraube, •Typ DVGW zusätzlich DIN-DVGW zertifiziert für Trinkwasserleitungen*geprüft PN 16, nicht für Mineralöle geeignet!, **ohne Prüfschraube, keine DIN-Baulänge, •keine DIN-BaulängeWeitere Eigenschaften:AusführungPN 16 / FKM-DichtungGRp 3/4"L (mm)75H (mm)60Gewicht370 g / Stk.

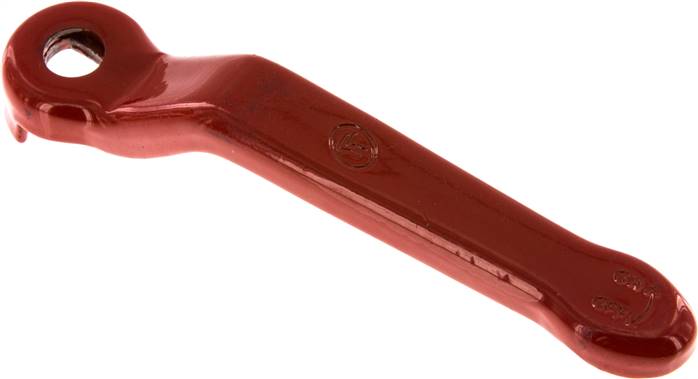

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +95°CEinsatzbereich:Druckluft, Wasser, ÖleOptional:mit Knebelgriff -KN (1/4" - 1-1/4")*nur für Wasser und Öle geeignet, **passt nicht auf Kugelhähne mit KnebelgriffWeitere Eigenschaften:AusführungErsatzgriffGewicht120 g / Stk.

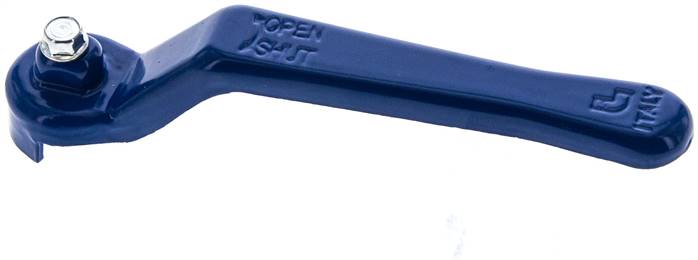

*mit Aufdruck "EN 331"Weitere Eigenschaften:FarbeblauAusführungStandard (Stahl verzinkt und lackiert)Kombigröße3Gewicht49 g / Stk.
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 400, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °CDiese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt.In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet.Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Ansprechdruck min.0.4 barArbeitsdruck max.10 barTemperaturbereich min.-10 °CTemperaturbereich max.80 °CDichtmaterialNBRRohrAluminium-Profilrohr mit integrierten T-Nuten, eloxiertAufbauEndkappen / Profilrohr mit selbstschneidenden SchraubenKolben-Ø32 mmHub400 mmAnschlussG 1/8KolbenstangeStahl C45, hartverchromtKolbenstangen AGM10x1,25Kolbenstangen-Ø12 mmKolbenstangengewindeM10x1,25KolbenPOMDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 436. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 436 (siehe Downloads).

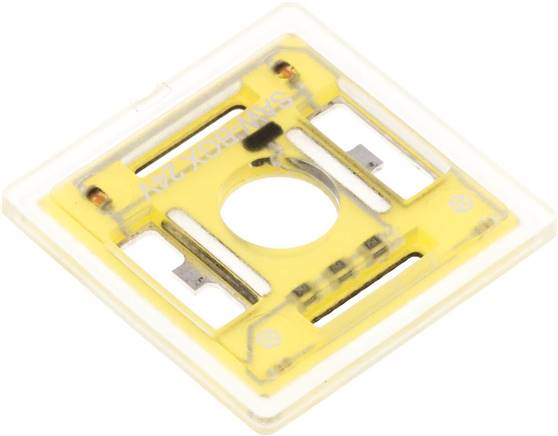

Anwendung:Die leuchtende Dichtung wird zwischen Normstecker und Magnetspule anstelle der üblichen Dichtung eingebaut, um den Schaltzustand des Ventils anzuzeigen. Sie ist verpolungssicher und mit einer Schutzbeschaltung mit grüner LED ausgestattet. Die LED ist gegenüber dem Schutzkontakt angeordnet.*ohne SchutzbeschaltungWeitere Eigenschaften:Spannung12 - 24 V AC/DCpassend für Steckergröße3 (DIN / EN - A)Abmessungen (mm)27,5 x 27,5 x 2,0Gewicht1.6 g / Stk.
Werkstoffe:Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVCTemperaturbereich:-20°C bis +50°CBetriebsdruck:0 - 15 bar (3/2-Wege: 0 - 10 bar)Medien:geölte und ungeölte gefilterte Druckluft, neutrale GaseSchaltzeit:< 12 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 6 W, Wechselstrom: 9 VASchutzart:IP 65Magnetspule:U (Steckergröße 1)Einsatzempfehlung:Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.Vorteile:•günstiger Preis, •kompakte BauformHinweis:Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=Schaltung2/2-WegeFunktionstromlos geschlossen (NC)DruckeingangHohlschraubeHohlschraube EinschraubgewindeG 1/8"Ringstück InnengewindeG 1/8"Betriebsdruck (bar)0 - 15Gewicht145 g / Stk.

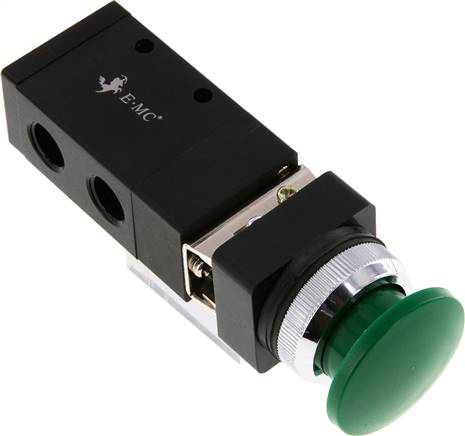

3/2-Wegeventil, manuell »M3«, Pilztaster, NC, monosta., Schalttafeleinbau, G 1/8, Betriebsdr. 0-10 bar, Temp. -20°C bis 70°C, grün3/2-Wegeventile- handbetätigt, für Schalttafelaufbau -Technische Daten:Betriebsdruck min.0 barBetriebsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDurchflusswertmessungbei P1 = 8 bar, P2 VentilkörperAluminiumlegierungAnschlussG 1/8Funktion3/2 NCBetätigungmonostabilDurchfluss450 l/minAnschluss EntlüftungG 1/8Symbol1Hebel/SchalterfarbegrünDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 454. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 454 (siehe Downloads).

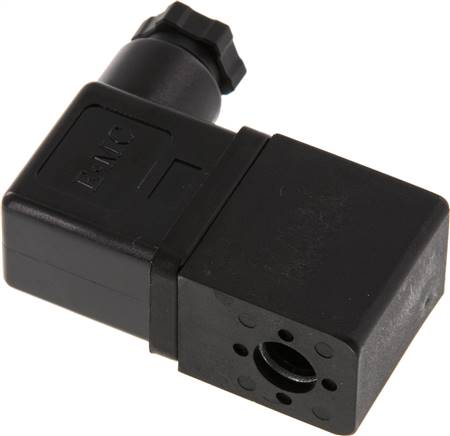

Einschaltdauer:100% EDLieferumfang:Magnetspule inkl. SteckerHinweis:Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm BreiteWeitere Eigenschaften:BauformTSpannung230 V ACLeistung5 VASteckergröße1Außenabmessung (mm)22 x 31 x 28Abstand Ankerbohrungen L (mm)28Ankerbohrungen unten D1 (mm)9,3Ankerbohrungen oben D2 (mm)8,3Ansenkung unten D3 (mm)10,1Ansenkung oben D4 (mm)16,1Gewicht75 g / Stk.

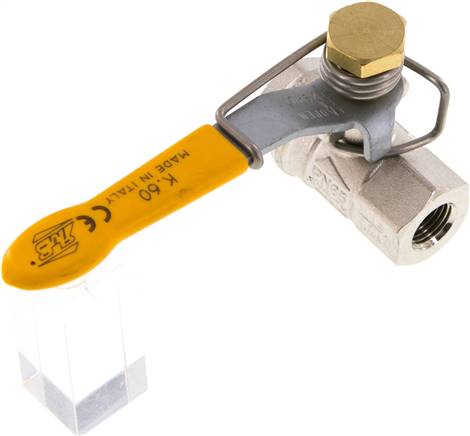

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE/FKM, Feder: 1.4310, Griff: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-20°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölFunktion:In Grundstellung ist der Kugelhahn in geschlossener Stellung. Das Öffnen erfolgt gegen die Federkraft. Beim Loslassen des Handgriffs springt dieser in die Stellung "Zu". Das Schließen soll handkraftunterstützt erfolgen (kein Schnellschlussventil).Vorteile:•Baulänge nach DIN 3202-M3Weitere Eigenschaften:Gewinde GG 1/4"DN (mm)8L (mm)50PN (bar)-0,98 bis 65H (mm)40R (mm)100Gewicht230 g / Stk.
Präzisionsausführung:Werkstoffe:Körper: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-10°C bis max. +70°CBetriebsdruck:0,5 - 10 barMedien:geölte und ungeölte, gefilterte DruckluftStandardausführung:Werkstoffe:Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;Temperaturbereich:-20°C bis max. +70°CBetriebsdruck:1 bis 10 barMedien:geölte und ungeölte, gefilterte DruckluftOptional:FKM-Dichtung (-20°C bis max. +150°C) -VFunktion:Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.Achtung:Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.Weitere Eigenschaften:AusführungStandardGewinde AG 1"Gewinde PG 1"Gewinde RG 1"Belüftung P -> A (L/min)6.280Entlüftung A -> R (L/min)15.900ErsatzmembraneSV 10 MEMBRANETemperaturbereich (°C)-20 bis +70Betriebsdruck (bar)1 - 10Gewicht1,8 kg / Stk.

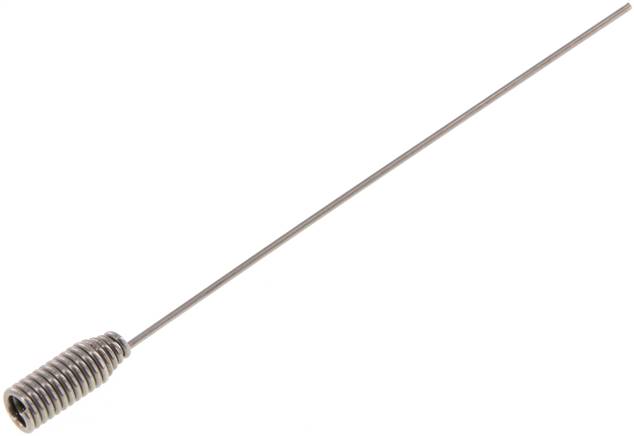

Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte Druckluft*bei 6 bar, **geringer Eigenluftverbrauch und sehr geringe BetätigungskraftWeitere Eigenschaften:FunktionErsatzfederstabGewicht3.4 g / Stk.

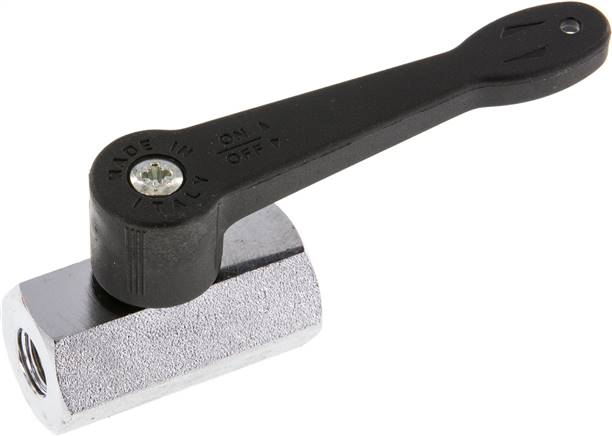

Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM, silikonfrei gefertigtTemperaturbereich:-20°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)*max. Betriebsdruck in Abhängigkeit der Temperatur: bis 30°C = 15 bar, bis 60°C = 11 bar, bis 90°C = 7,5 barWeitere Eigenschaften:AusführungInnengewindeGewinde GG 1/8"Gewinde G-1G 1/8 (IG)DN (mm)6L (mm)41,5PN (bar)-0,98 bis 15H (mm)30,5R (mm)72Gewicht130 g / Stk.

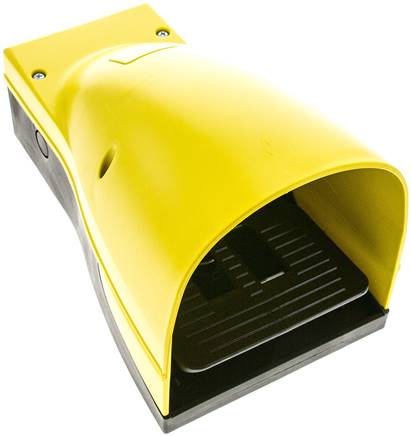

Werkstoffe:Ventil: Aluminium, Körper: Kunststoff (Typ Heavy Duty: Aluminium), Fußpedal: Aluminium (Typ Standard: Kunststoff)Temperaturbereich:-10°C bis +60°CBetriebsdruck:2,5 - 10 bar (Baureihe Heavy Duty: 0 - 10 bar)Medien:geölte und ungeölte, gefilterte Druckluft* Standardstellung ist NO. Durch Tausch von zwei Verschlussstopfen (4 -> 2 & 5 -> 3) auch als NC verwendbar.Weitere Eigenschaften:Schaltung3/2-Wege (NO/NC)*FunktionFederrückstellungBaureiheStandardGewindeG 1/8"Durchfluss (L/min)650Symbolz_z_f318_k.epsBetriebsdruck (bar)2,5 - 10Gewicht850 g / Stk.

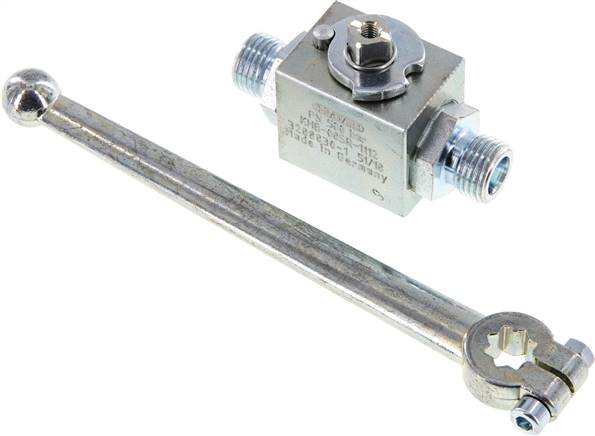

Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Weitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)DN (mm)4L (mm)73PN (bar)0 bis 500SW (mm)9Ersatzgriffe geradeG KH SW9Ersatzgriffe gekröpftG KH SW9 GKGewicht310 g / Stk.
Werkstoffe:Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBRTemperaturbereich:-5°C bis +70°CBetriebsdruck:0 - 10 bar (M5: 0 - 8 bar)Medien:gefilterte Druckluft, neutrale GaseBenötigte Befestigungsbohrung bei Schalttafeleinbau:Ø 12 mm, maximale Blechdicke: 4 mmVorteile:•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbarAnwendung:Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehenWeitere Eigenschaften:Ringstück AusführungSteckanschlussFunktion2/2-WegeAnschluss Ringstück6 mm (außen)Hohlschraube GewindeG 1/4 (AG)Symbolez_k2_k.epsSymbole-1z_k3_k.epsBetriebsdruck (bar)0 - 10Gewicht65 g / Stk.

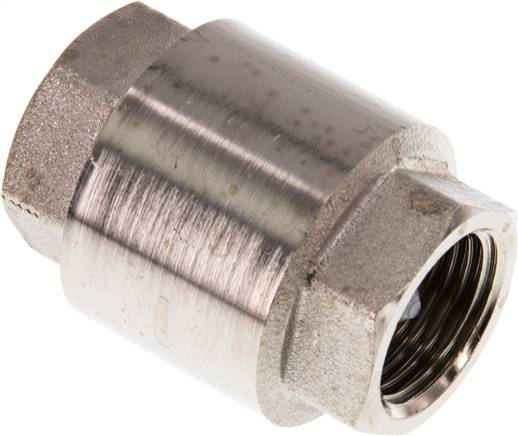

Werkstoffe:Gehäuse: Messing, Feder: Edelstahl, Dichtung: NBR, Ventil: PA 6Temperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und flüssige nicht aggressive Medien, Mineralöle, DruckluftWeitere Eigenschaften:WerkstoffMessing vernickeltGG 1/2"L (mm)47D (mm)34,5SW (mm)26PN (bar)12ca. Öffnungsdruck (bar)0,02Gewicht150 g / Stk.

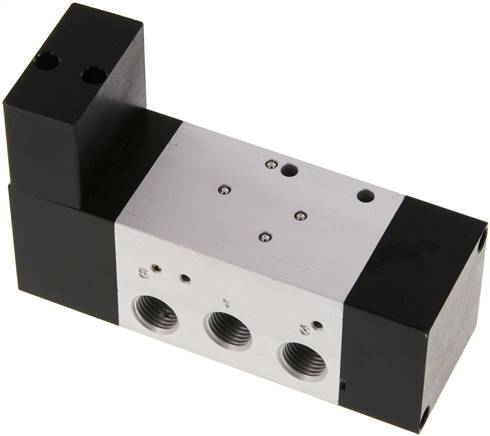

Temperaturbereich:-10°C bis +60°CBetriebsdruck:3 - 10 barDurchfluss:1100 l/minFunktion:Das Ozillierventil erzeugt oszillierende Vorgänge wie z. B. Rütteln, Abklopfen, Tauchen in Verbindung mit doppeltwirkenden Zylindern. Wird der Eingang 1 mit Druckluft versorgt, so werden die Ausgänge 4 und 2 wechselweise mit Druckluft beaufschlagt. Das Ventil schaltet in einem über 2 Einstellschrauben einstellbaren Zeittakt (Vor- und Rückhub). Die Geschwindigkeit des angesteuerten Zylinders muss separat über Drosseln eingestellt werden.Weitere Eigenschaften:einstellbare Taktzeit (s)0 - 15Funktion5/2-WegeGewindeG 1/4"Gewicht550 g / Stk.

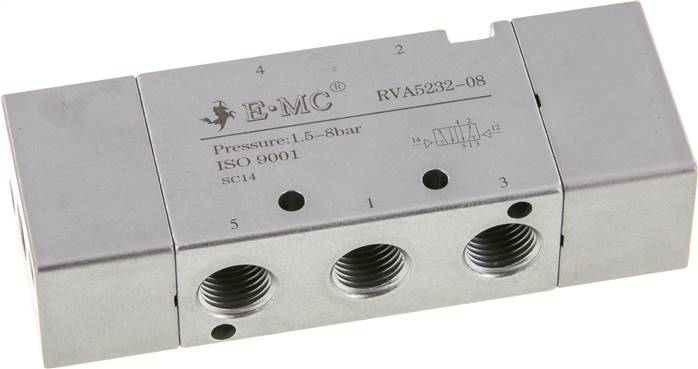

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftLebensdauer:min. 40 Mio. Schaltspiele*LuftfederWeitere Eigenschaften:Schaltung5/2-WegeFunktionImpulsventilGewindeG 1/4 (Pilot G 1/8)Durchfluss (L/min)1.150Symbolz_5_2_wege_impulsventil_pneumatisch_0_47_47.epsA (mm)111,0B (mm)40C (mm)27D (mm)13,5E (mm)43,5F (mm)24G1G 1/4"G2G 1/4"H1 (mm)4,3H2 (mm)4,3J (mm)20K (mm)30,5L (mm)50M (mm)33,0N (mm)45O (mm)44,5P (mm)0S (mm)24T (mm)55,5W (mm)0Gewicht290 g / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
