KugelhahnWerkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Kugeldichtung: POM, Schaltwellendichtung: NBRTemperaturbereich:-20°C bis max. +100°C (G 1-1/4" bis G 2": -10°C bis max. +80°C)Einsatzbereich:Hydrauliköl, Heizöl, Vakuum (max. -0,3 bar), (Wasser nur nach Freigabe durch uns)Optional:Kugelhahn aus Edelstahl 1.4571 -ESSchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungEdelstahl, doppeltwirkendGewinde KugelhahnG 1/2"DN (mm)13Einbaulänge Kugelhahn (mm)83PN (bar)-0,3 bis 500ErsatzantriebePDD 002-F03Medientemperatur (°C)-20 bis +100Gewicht1,4 kg / Stk.
Werkstoffe:Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: ZinkdruckgussTemperaturbereich:-20°C bis +100°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -VWeitere Eigenschaften:BohrungT-BohrungBaureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)DN (mm)5PN (bar)0 bis 400AusführungStandardGewicht500 g / Stk.

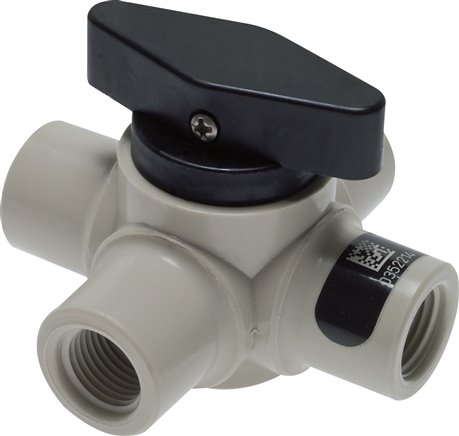

Werkstoffe:Gehäuse und Kugel: Polypropylen, PVDF, PFA, Dichtungen: FKMTemperaturbereich:Polypropylen: +5°C bis max. +90°C, PVDF: -40°C bis max. +140°C, PFA: -40°C bis max. +180°C* bei 20°C. Bitte beachten Sie den Drucknutzungsgrad (bei Bedarf bitte anfordern).Weitere Eigenschaften:WerkstoffPPGewindeG 1/2"DN (mm)10Baulänge (mm)100PN* (bar)-0,95 bis 10Zubehör HalteklemmenKKKH 12Temperaturbereich (°C)+5 bis +90Gewicht200 g / Stk.

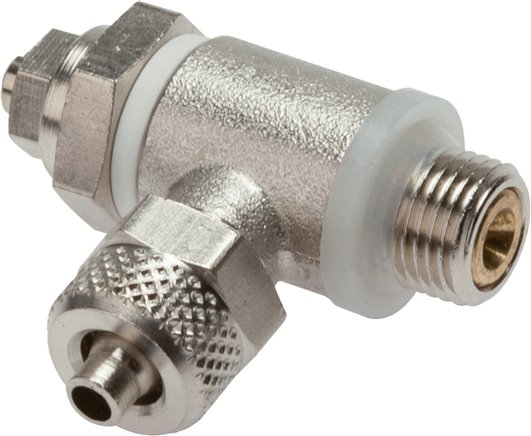

Typ B - Abluft regelbarStandard:Abluftregelnd - Zuluft frei (vom Gewinde zum Ringstück gedrosselt)Verwendungsempfehlung:Für Zylinder ab Ø 16 mmVorteile:•gute Einstellmöglichkeit ohne Springen, •gleichmäßiger Lauf, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp A - Zuluft regelbarSonderausführung:Zuluftregelnd - Abluft frei (vom Ringstück zum Gewinde gedrosselt)Verwendungsempfehlung:Für kleine Ø und kurze Hübe (kleine Volumen)Vorteile:•auch kleine Luftvolumen sind regelbar, •Vor- und Rückhub verschiedene Geschwindigkeiten möglichTyp C - Zu- und Abluft regelbarSonderausführung:Zu- und abluftregelndVerwendungsempfehlung:Für kleine und einfachwirkende ZylinderVorteile:•Vor- und Rücklauf gleiche GeschwindigkeitenNachteile:•nur selten ohne "Springen" zu verwenden*StandardWerkstoffe:Hohlschraube: Messing vernickelt, Ringstück: Messing vernickelt, Dichtungen: NBR, Dicht- und Distanzring: KunststoffTemperaturbereich:-20°C bis +80°CBetriebsdruck:0,2 - 10 barVorteile:•kompakte Bauform, •unverlierbare Kennzeichnung auf Schlüsselfläche zeigt auch nach Jahren des Gebrauchs noch die Funktion der Hohlschraube an (B-abluftregelnd, A-zuluftregelnd, C-zu- und abluftregelnd)Weitere Eigenschaften:Ausführungzuluftregelnd (A)EinstellungSchlitzschraube und Kontermutter (mit Schraubendreher einsteGewinde außenG 1/8"Schlauch Ø außen x innen (mm)8 x 6Gewicht42 g / Stk.

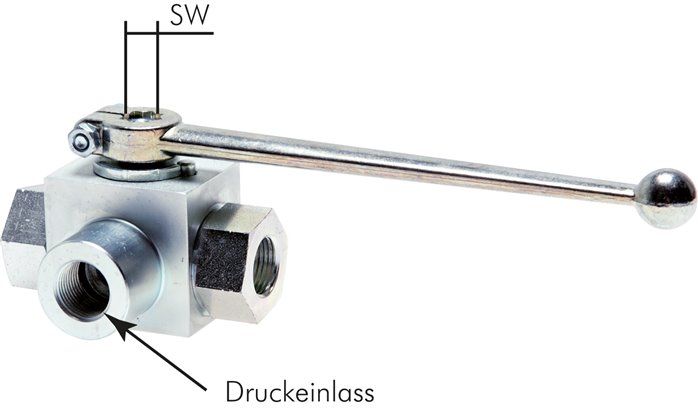

Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungT-BohrungGG 1-1/2"DN (mm)25PN (bar)0 bis 315AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2,7 kg / Stk.

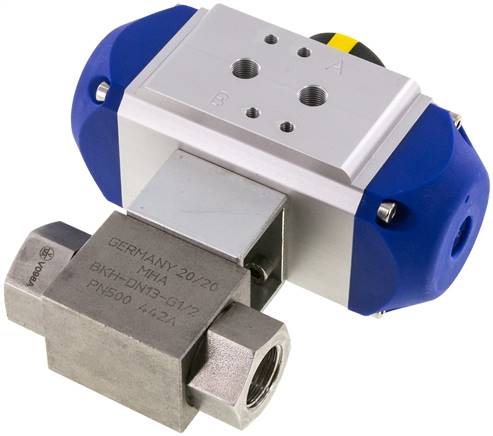

Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F07 (Vierkant 14)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/4"Baugröße50A (mm)70BM 8C (mm)17D (°)45VerschleißteilesatzPD 050 REPGewicht10 kg / Stk.

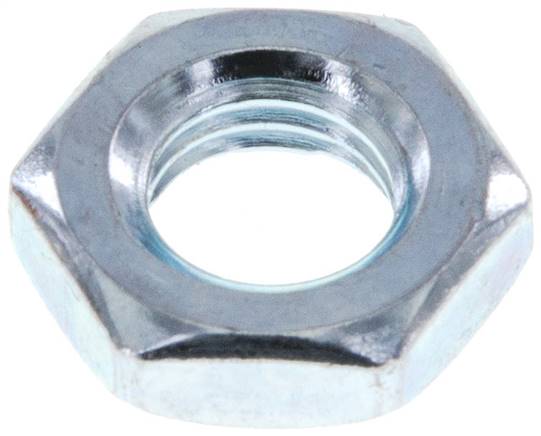

*Nutmutter nach DIN 1804Weitere Eigenschaften:WerkstoffStahl verzinktGewindeM 10x1,25SW (mm)17Gewicht6.2 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN25-PN16 (EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteEPDMDN (mm)25Einbaulänge (mm)32Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Medientemperatur (°C)-10 bis +110Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölfrei), RohwassErsatzantriebePDD 006-VK11Gewicht2,9 kg / Stk.

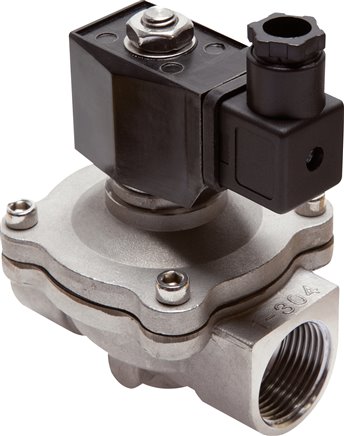

Werkstoffe:Körper: 1.4306, Innenteile: Edelstahl, Dichtung: FKMTemperaturbereich:-20°C bis +120°C, Umgebung: max. +65°CBetriebsdruck:DC: 0 - 6 bar, AC: 0 - 10 barLeistungsaufnahme:Gleichstrom (DC): 20 W, G 1-1/4" - G 2": 45 W, Wechselstrom (AC): 24 VA, G 1-1/4" - G2": 36 VA (Anzug 60 / 90 VA)Medien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf AnfrageEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier Auslauf**Ersatzmembrane wird einschließlich aller Elastomerdichtungen geliefert und kann für den nachträglichen Wechsel des Dichtungswerkstoffes verwendet werden.Weitere Eigenschaften:Spannung230 V ACFunktionstromlos geschlossen (NC)GewindeG 1-1/4"DN (mm)32L (mm)112kv-Wert* (L/min)342MagnetspuleRErsatzmembrane (Dichtungs-Kit**) NBRZS 114 MEM NErsatzmembrane (Dichtungs-Kit**) FKMZS 114 MEM VErsatzmembrane (Dichtungs-Kit**) EPDMZS 114 MEM EPBetriebsdruck (bar)0 - 10Gewicht2,2 kg / Stk.

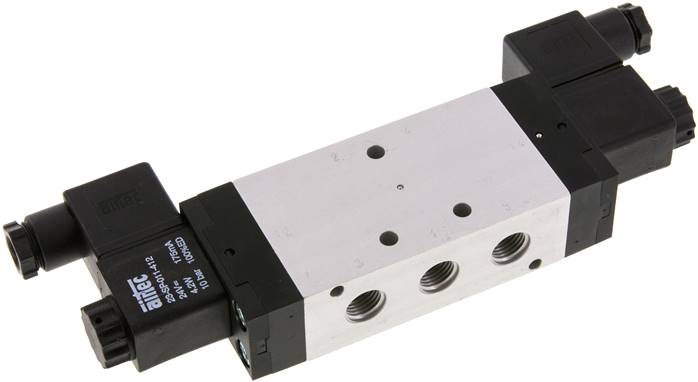

Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung24 V ACGewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)2.100Betriebsdruck (bar)2,5 - 10Gewicht550 g / Stk.

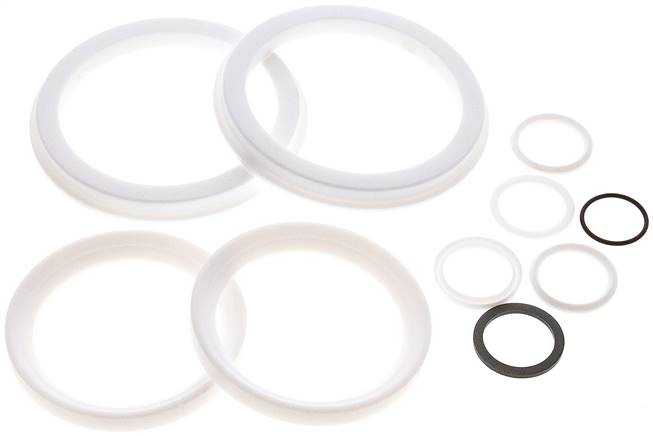

Temperaturbereich:-20°C bis +180°C*auch für Anschweißenden -ASWeitere Eigenschaften:KugelhahngrößeG 2-1/2"zu verwenden für*KH 2123 F ES / KH 212 P ** ES / KH 212 ELI ** ESGewicht180 g / Stk.
KlappeWerkstoffe:Gehäuse: GGG40 epoxidbeschichtet -B, Edelstahl* -CScheibe: GGG40 epoxidbeschichtet -A, Edelstahl -BManschette: EPDM (-10°C bis max. +110°C) -A, NBR (+5°C bis max. +85°C) -B, FKM (+5°C bis max. +180°C) -CMedien:flüssige und gasförmige, neutrale Medien (je nach Materialkombination)Baulängen:DIN 3202-K1, ISO 5752 Reihe 20, EN 558-1 Reihe 20, BS 5155 Tabelle 6 Spalte 4, API 609 Tabelle1SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Achtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungZwischenflanschklappe doppeltwirkendFlanschanschlussDN50-PN16 (DIN/EN)Werkstoff GehäuseGGG40Werkstoff ScheibeEdelstahlWerkstoff ManschetteNBRDN (mm)50Einbaulänge (mm)43Betriebsdruck Flüssigkeiten (ungefährliche) (bar)16Betriebsdruck Flüssigkeiten (gefährliche) (bar)16Betriebsdruck Gase (ungefährliche) (bar)10Betriebsdruck Gase (gefährliche) (bar)10Medientemperatur (°C)+5 bis +85Anwendungsgebieteallgemeine & industrielle Anwendung (mineralölhaltig), RohwaErsatzantriebePDD 006-VK11Gewicht3,2 kg / Stk.
Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)40Hub (mm)20Ausführungin Ruhestellung ausgefahrenReparatursätzeNAD 40 REPA (mm)12AF (mm)12B (mm)9BG (mm)14,5CH (mm)10E (mm)54,5GG 1/8"KFM 8LA (mm)5,0RTM 6TG (mm)38,0WH (mm)7ZA (mm)45ZB (mm)52ZC (mm)29Gewicht360 g / Stk.
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV20Stationen (Stk)8BeschreibungMehrfachanschlussplatteA (mm)23,0B (mm)23C (mm)6D (mm)45,0E (mm)30,0F (mm)22,5G (mm)17H (mm)0J (mm)4,5K (mm)23,5LG 1/4"M (mm)24,0N (mm)13,50Gewicht360 g / Stk.

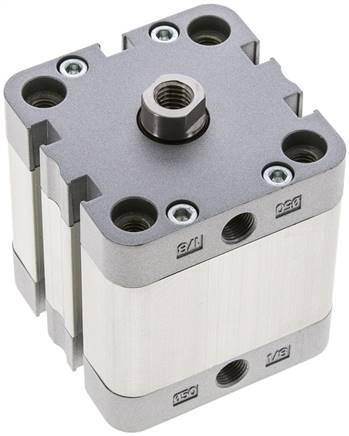

Werkstoffe:Kopf und Fuß: Aluminium, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Edelstahl, Dichtung: NBR/PolyurethanTemperaturbereich:-20°C bis +80°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D, AOptional:Kolbenstange mit Außengewinde -AGWeitere Eigenschaften:Kolben Ø (mm)50Hub (mm)25AusführungStandardReparatursätzeNAD 50 REPA (mm)16AF (mm)16B (mm)12BG (mm)14,5CH (mm)13E (mm)65,5GG 1/8"KFM 10LA (mm)5,0RTM 8TG (mm)46,5WH (mm)8ZA (mm)45ZB (mm)53ZC (mm)29Gewicht550 g / Stk.

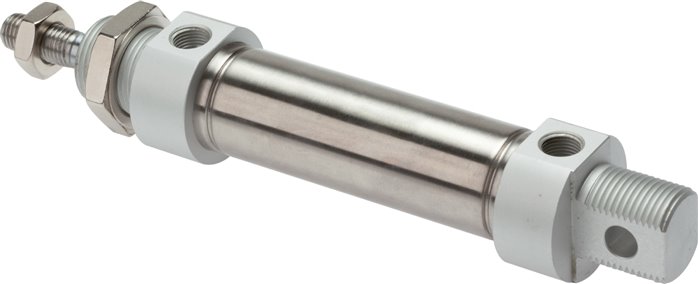

Werkstoffe:Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: 1.4305, Dichtung: NBRTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barAusführung:mit MagnetkolbenZylinderschaltertyp:D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1Weitere Eigenschaften:Kolben Ø (mm)16Hub (mm)200AusführungStandardAM 6A1 (mm)6BM 16 x 1,5C (mm)21,8D (mm)12E (mm)6F (mm)16G (mm)82K (mm)22L (mm)17M (mm)111N (mm)9P (mm)56RM 5CH (mm)5Gewicht220 g / Stk.

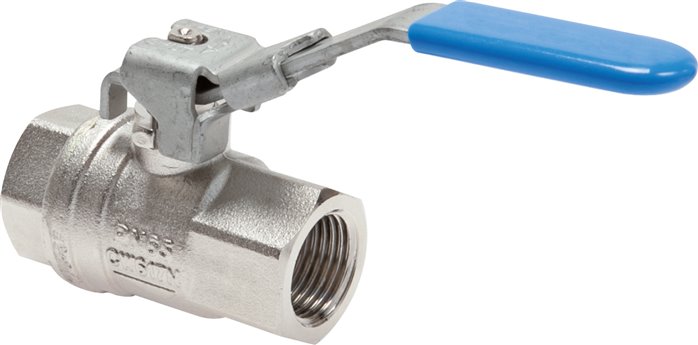

Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 2"DN (mm)50L (mm)135PN (bar)-0,98 bis 40H (mm)96R (mm)157passendes VorhangschlossVHS 40Gewicht2,5 kg / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67)KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Anschweißenden -AS, Zeugnis 3.1SchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardBauformAnschweißendenSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)Anschweißende Ø (mm)48,3DN (mm)38Einbaulänge Kugelhahn (mm)125PN (bar)-0,9 bis 63Stellzeit (s)9ErsatzantriebeELU 230-2Gewicht4,8 kg / Stk.
Werkstoffe:Kopf und Fuß: Aluminiumdruckguss einbrennlackiert, Zylinderrohr: Aluprofilrohr eloxiert, Kolbenstange: Stahl hartverchromt, Kolben: Komplettkolben (ST / NBR), Dichtung: NBR / PURTemperaturbereich:-20°C bis +80°CBetriebsdruck:10 barOptional:FKM-Dichtung (Temperaturbereich -10°C bis max. +150°C, kein Magnetkolben möglich) -V, Edelstahl-Kolbenstange -EK, ATEX-Zulassung Ex II 2GD c T5 T100° -20°C<=Ta<=80°C -X*Ausführung:mit Magnetkolben und einstellbarer EndlagendämpfungZylinderschaltertyp:D, A*TMedium: -20°C bis max. +50°C, Tamb: -20°C bis max. +60°C (nähere Angaben siehe Bedienungsanleitung)Weitere Eigenschaften:AusführungStandardKolben Ø (mm)125Hub (mm)150ReparatursätzeXL 125 REPAM 27 x 2B (mm)32C (mm)60D (mm)46,0F (mm)54G (mm)65H (mm)225IG 1/2"K (mm)6M (mm)137,5N (mm)110,0CH (mm)27RTM 12Gewicht10 kg / Stk.

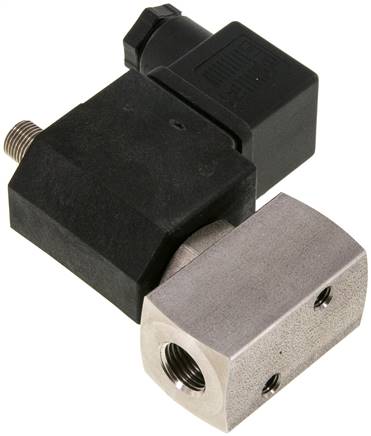

Werkstoffe:Körper: 1.4104, Dichtung: FKMTemperaturbereich:-10°C bis +130°C, Umgebung: max. +50°CEinbaulage:mit stehendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Achtung:Druckanschluss entgegen der Norm an Anschluss 2, Entlüftung über Anschluss 3Optional:NPT-Gewinde -NPTInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geöffnet (NO)GewindeG 1/4"DN (mm)2Betriebsdruck (bar)0 - 10kv-Wert* (L/min)2,2MagnetspuleGHGewicht440 g / Stk.
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung, •Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67Einschaltdauer:75%Optional:Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPSAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungStandardSpannung (V)24 bis 240 V (AC) / 24 bis 135 V (DC)GewindeG 2-1/2"DN (mm)65Einbaulänge Kugelhahn (mm)165PN (bar)-0,9 bis 30Stellzeit (s)13ErsatzantriebeELU 230-4Medientemperatur (°C)-20 bis +120Gewicht7 kg / Stk.
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:Anschluss 1Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 WWeitere Eigenschaften:Steuerspannung12 V=Rückstellung durchFederFunktionFederrückstellung (NO)GewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)2,5 - 10Symbolez_mo311hn_k.epsSymbol 2z_mo311hn_k.epsGewicht380 g / Stk.
Werkstoffe:Gehäuse: Aluminium eloxiert, Innenteile: Messing, Stahl rostfrei und Aluminium, Dichtungen: NBR, Hebel: Aluminium, Stößel und Rolle: Stahl und KunststoffTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte Druckluft*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:Funktion3/2-Wege (NC)BetätigungLeerrücklaufrolleGewindeM 5Nennweite (mm)2Durchfluss (L/min)80Betriebsdruck (bar)0 - 12Betätigungskraft bei 6 bar (N)8,00Gewicht44 g / Stk.
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungIO-LinkAnzahl Stationen12AbgängeM 5 an Ventilen (oben)AusführungVentilterminal, bestückt mit 5/2-Wege Halbmuffenventilen mitA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 5G2G 1/8"H (mm)4,2K (mm)210,5L (mm)202,5P (mm)11,5R (mm)25S (mm)59,5Gewicht1,9 kg / Stk.
Ventile, Absperrorgane, Druckschalter und mehr!
DF Druckluft-Fachhandel bietet Ihnen Absperrorgane, Druckschalter von unterschiedlichen Herstellern, Kugelhähne in diversen Ausführungen, Ventile, Zylinder, Inline-Funktionsverbinder, Funktionsverschraubungen, Schmutzfänger, Endlagen-Rückmeldungen und eine Reihe an sonstigen Absperrorganen.
Entdecken Sie das richtige Ventil oder das passende Absperrorgan für Ihr Druckluftsystem!
