Tülle Messing, G 1/2"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 12 MSGewinde (G)G 1/2"Überwurfmutter 16mmUM 12 MS KGewinde (G)-1G 1/2"Überwurfmutter mit LinksgewindeUM 12 MS LHGewinde (G)-2G 1/2 LHL (mm)19,5SW (mm)24Gewicht18 g / Stk.
Reduzierstück RDS-G1 1/2a x G1i DGKE770093
MessingMit Außen- und InnengewindeFür die Verbindung einer T-Verschraubung mit dem Stecksystem Technische DatenInhalt1Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Einschraubtülle R 1/4"-12mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht17 g / Stk.
Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, 1.4571
ST1213ESLH Schlauchtülle, m.Mutter(links) G 1/2" LH-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 LHSchlauch Ø innen (mm)13 (1/2)PN (bar)40SW (mm)24Gewicht50 g / Stk.
Verschlussschraube, R 1 1/4, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB114

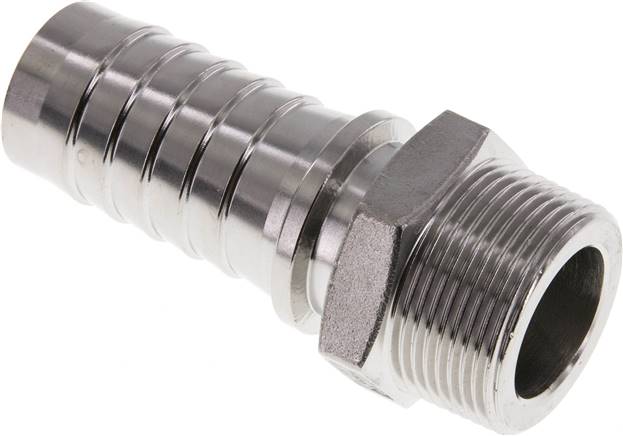

Gewindetülle, DIN EN 14423 R 1-1/4"-32x48mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESGewicht400 g / Stk.

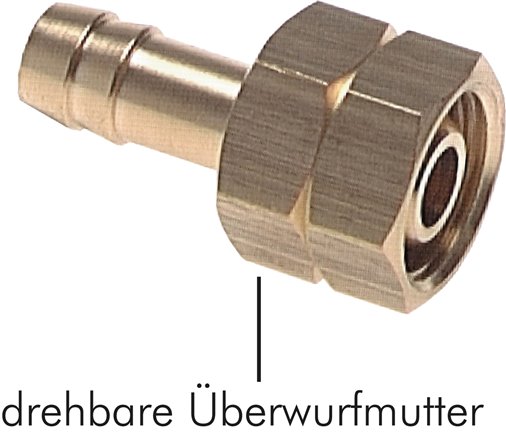

Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, Messing
ST129MSLH Schlauchtülle, m.Mutter(links) G 1/2" LH-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)24Gewicht50 g / Stk.
Gewindetülle, DIN EN 14423 R 1-1/4"-32x48mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffMessingGewindeR 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESGewicht420 g / Stk.

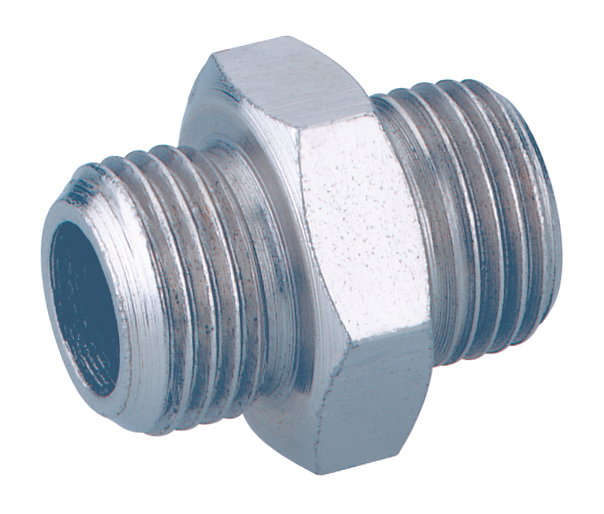

Doppelnippel DN-NI-G1/8a x G1/4a DGKE041112
Vernickelt Mit zylindrischem Außengewinde Technische Daten Inhalt 1
Doppelnippel DN-NI-G1/2a x G1/2a DGKE041144
Vernickelt Mit zylindrischem Außengewinde Technische Daten Inhalt 1
Verschlussschraube, R 2, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB2
Verschlussschraube, R 1 1/2, Innensechskant, ohne Bund, MS vern. (Neue Ausführung) MSN290ROB112

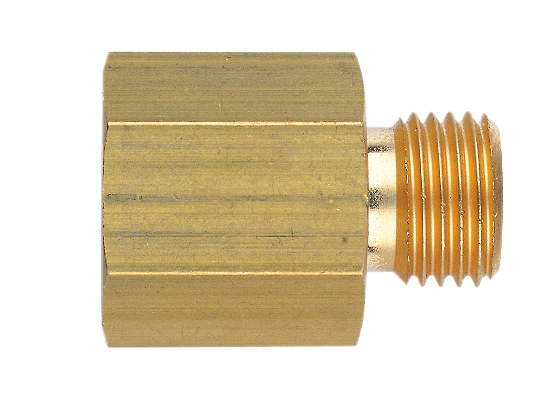

Reduziernippel RDN-G3/8a x G3/8i DGKE770085
Mit Außen- und Innengewinde Messing Technische Daten Inhalt 1

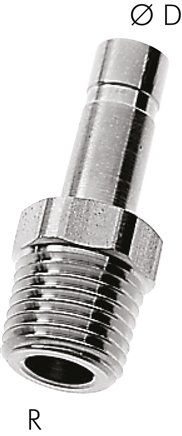

Einschraubtülle R 1/4"-6mm Stecknip., Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)6Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht15 g / Stk.

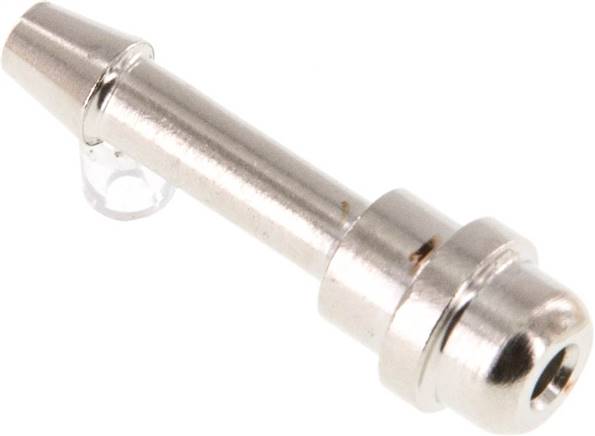

Tülle Messing vernickelt, G 1/8"-4mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)4ÜberwurfmutterUM 18 MSVGewinde (G)G 1/8"L (mm)11,0SW (mm)12Gewicht4 g / Stk.
Einschraubtülle NPT 1/8"-8mm Stecknip., Baureihe Edelstahl (NPT)
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe Edelstahl (NPT)RNPT 1/8"D (mm)8Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht8.3 g / Stk.

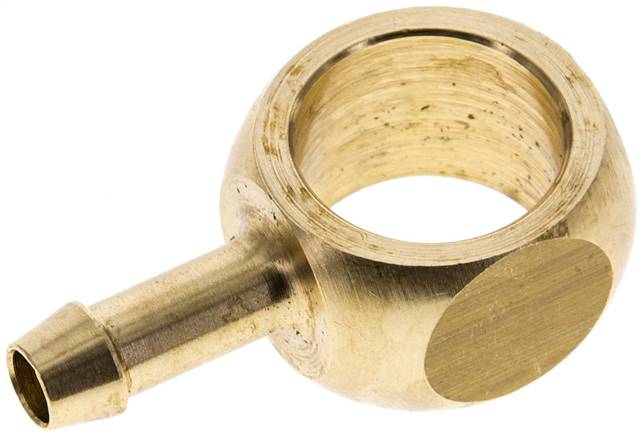

Ringstück für L-Gewindetülle G 1/4"-6 (1/4")mm, Messing
LG146MS Ringstück für L-Gewindetülle G 1/4"-6 (1/4")mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/4"Schlauch Ø innen (mm)6 (1/4)H (mm)14,5Gewicht28 g / Stk.
L-Gewindetülle G 1/8"-4mm, Elastomerdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 1/8"Schlauch Ø innen (mm)4Temperaturbereich (°C)-20 bis +70Gewicht37 g / Stk.

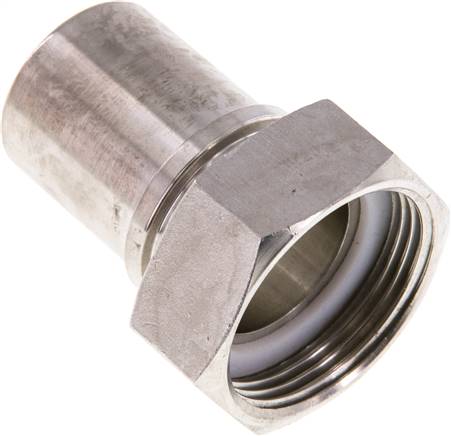

Schlauchtülle, EN14420-5 G 1-1/4"-32 (1-1/4")mm, 1.4408
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)Zubehör SchlauchklemmenSSA 46 / SSA 50ErsatzdichtungenSTTW DR 114 PTFETemperaturbereich (°C)-30 bis +300Gewicht185 g / Stk.
Gegenmutter Rp 2", 1.4408
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"SW (mm)72Gewicht150 g / Stk.
Doppelnippel DNL-MS-R1a x R1a DGKE030057
Messing Lösbar Konische Abdichtung Technische Daten Inhalt 1 Luftanschluss R 1" (lösbar)
Schlauchtülle, m.Mutter(links) G 1/2" LH-6 (1/4")mm, 1.4571
ST126ESLH Schlauchtülle, m.Mutter(links) G 1/2" LH-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 LHSchlauch Ø innen (mm)6 (1/4)PN (bar)40SW (mm)24Gewicht55 g / Stk.
Doppelnippel DN-NI-G1/4a x G3/8a DGKE041123
Vernickelt Mit zylindrischem Außengewinde Technische Daten Inhalt 1
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
