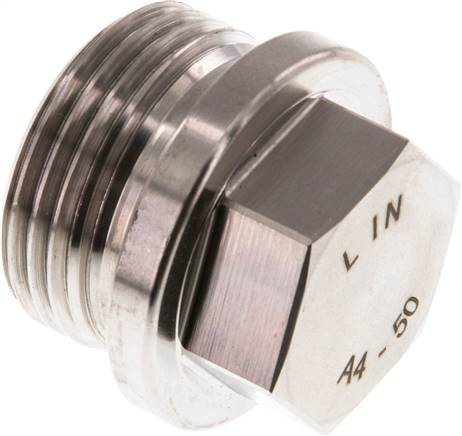

VS10ABES Verschlussstopfen Außenskt. G 1", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1"PN (bar)40SW (mm)27Gewicht200 g / Stk.

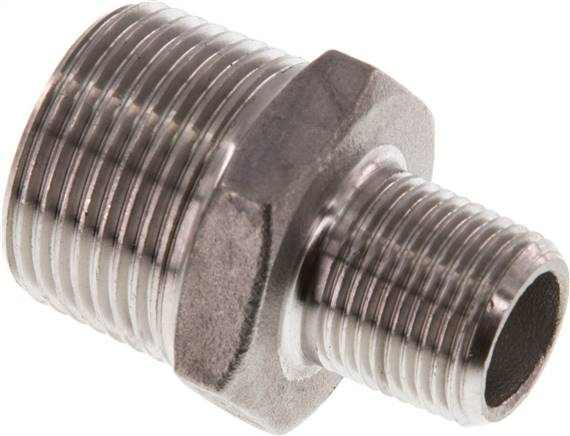

DN3438KES Doppelnippel R 3/4"-R 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"Gewinde-1R 3/8"PN (bar)16SW (mm)29Gewicht60 g / Stk.

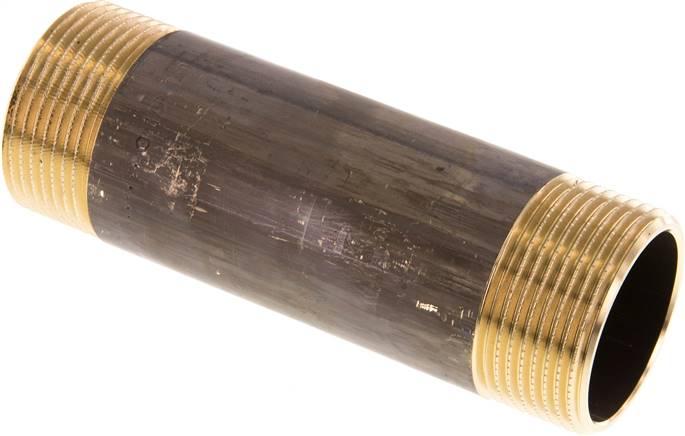

RONI114/120MS Rohrdoppelnippel G 1-1/4"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"L (mm)120Betriebsdruck (bar)16Gewicht380 g / Stk.

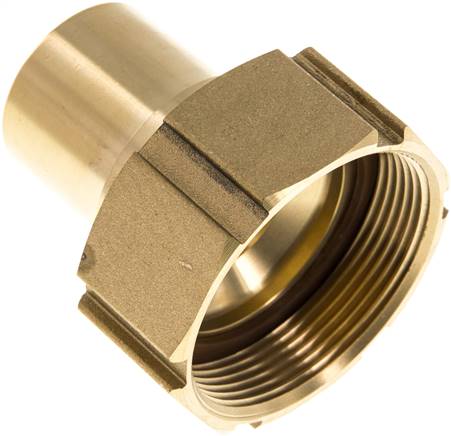

Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 20Temperaturbereich (°C)-40 bis +80Gewicht370 g / Stk.

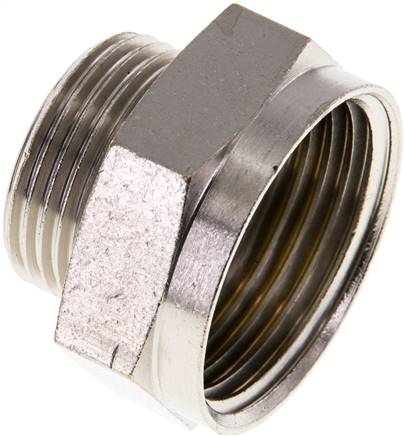

RN3410MSV Reduziernippel G 3/4"(AG)-G 1"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 3/4"Gewinde innenG 1"PN (bar)16L (mm)15SW (mm)36Gewicht70 g / Stk.

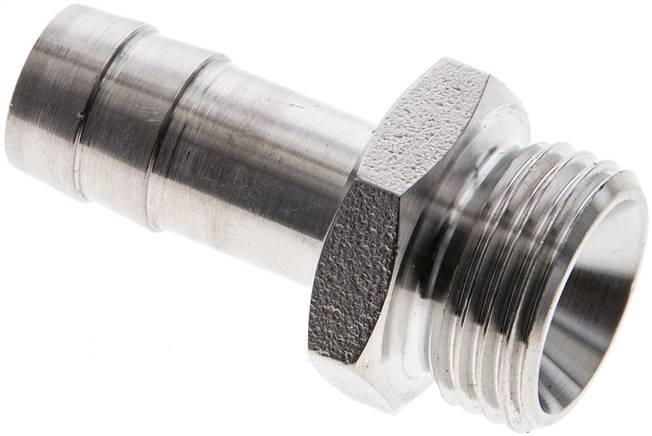

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24PN (bar)40Gewicht43 g / Stk.

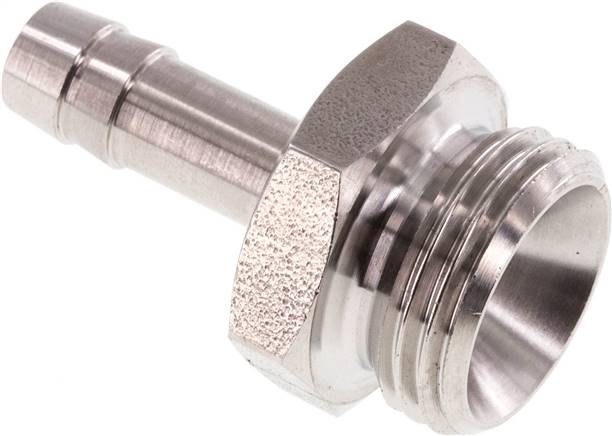

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)40Gewicht42 g / Stk.

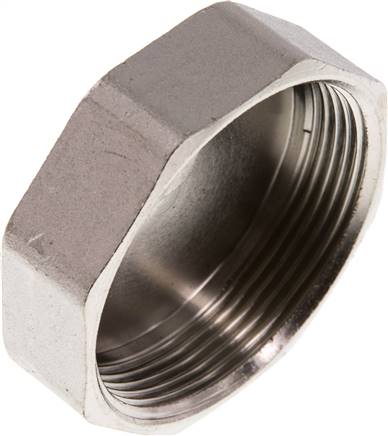

VK20MSV Verschlusskappe G 2", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"PN (bar)16Gewicht160 g / Stk.

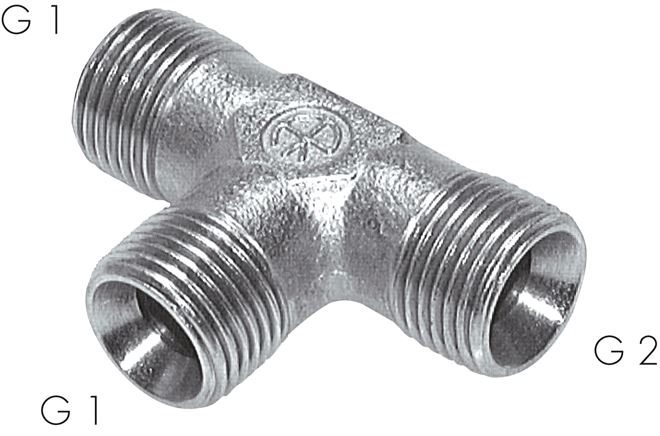

Technische Daten: Werkstoff Stahl verzinkt Gewinde G1 G 3/4'' Gewinde G2 G 3/4'' PN* [bar] 325

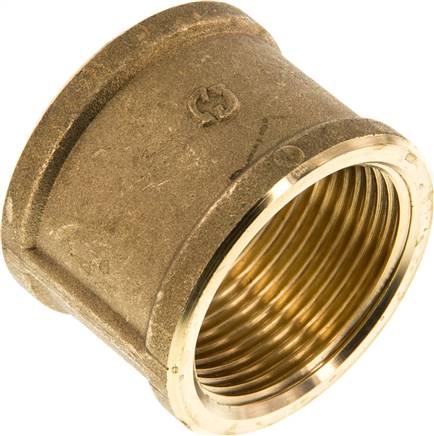

MUR114MS Rundmuffe G 1-1/4"-G 1-1/4", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Gewinde-1G 1-1/4"PN (bar)16Gewicht185 g / Stk.

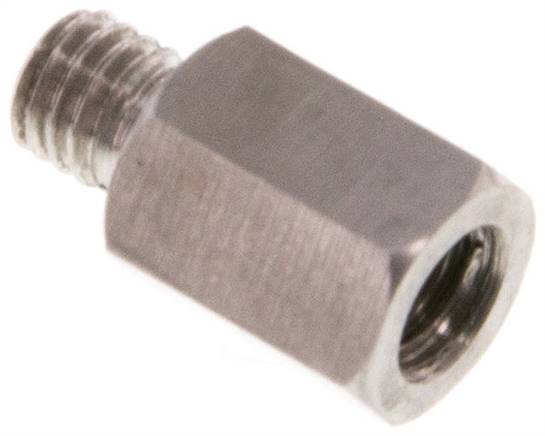

RN55ES Gewindeverlängerung M 5-10mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenM 5Gewinde innenM 5L (mm)10PN (bar)40SW (mm)8Gewicht3.6 g / Stk.

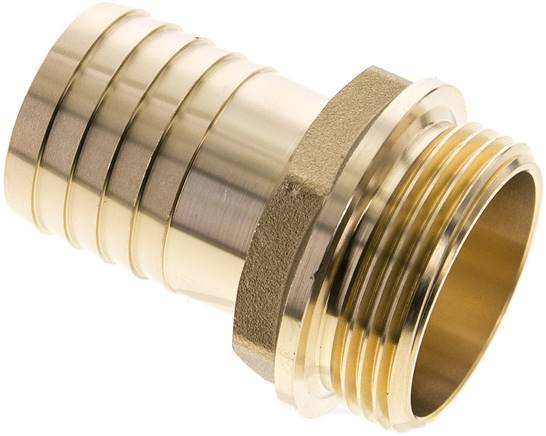

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)42PN (bar)16Gewicht170 g / Stk.

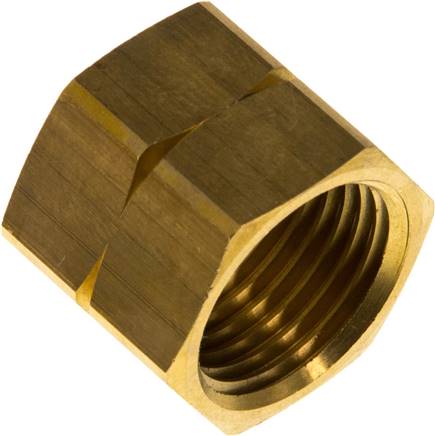

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/2 LHfür Schlauchtülle (mm)6 / 9 / 13L (mm)20,5SW (mm)24Gewicht33 g / Stk.

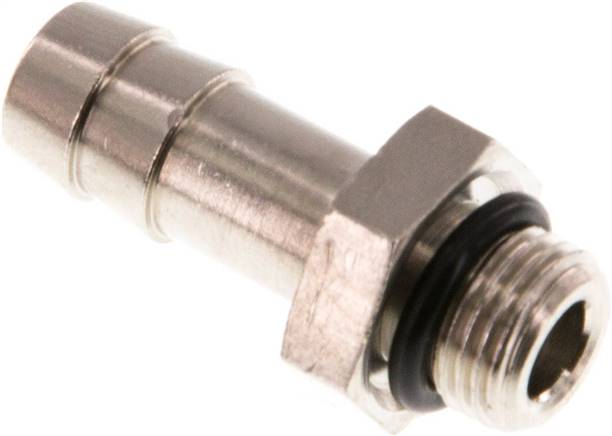

Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)PN (bar)30SW (mm)14Gewicht13 g / Stk.

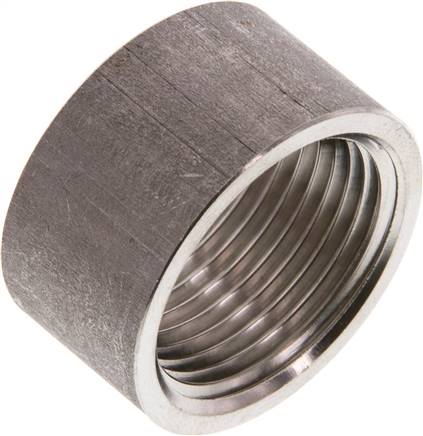

Weitere Eigenschaften:Werkstoff1.4571BaulängehalbL (mm)17D (mm)31,8GewindeRp 3/4"Gewicht39 g / Stk.

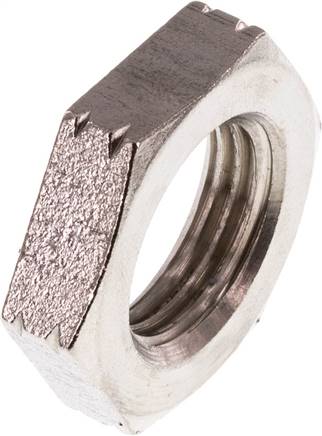

Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 1/2"SW (mm)32Gewicht35 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht23 g / Stk.

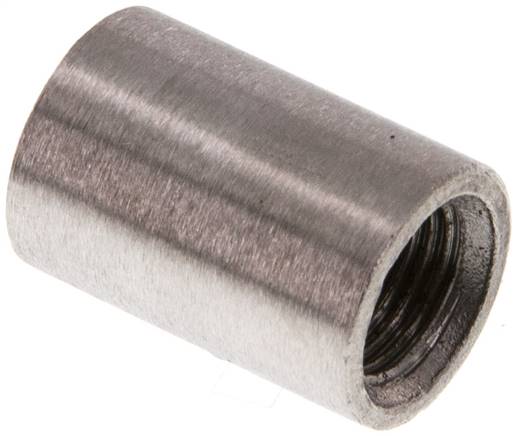

MUR18ES Rundmuffe Rp 1/8"-Rp 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/8"Gewinde-1Rp 1/8"PN (bar)16Gewicht12 g / Stk.
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1"Schlauch Ø innen (mm)19 (3/4)AusführunggeradeErsatzdichtungen (NBR)ST 10 DIGewicht60 g / Stk.

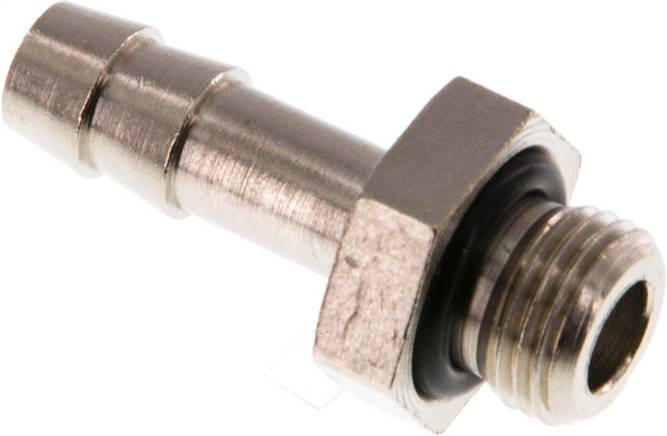

Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)30SW (mm)14Gewicht11 g / Stk.
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)AusführunggeradeErsatzdichtungen (NBR)ST 12 DIGewicht31 g / Stk.

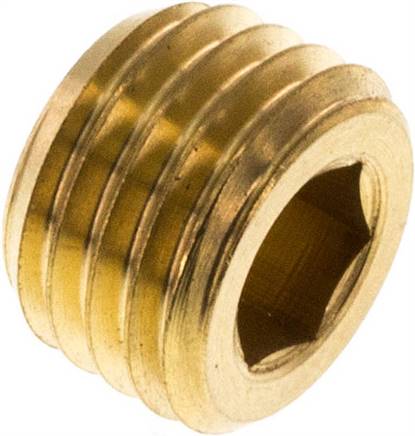

*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 12x1,5 (konisch)PN (bar)16Gewicht4.9 g / Stk.

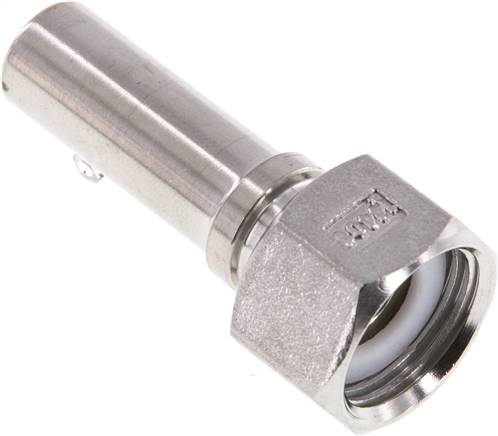

Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)Zubehör SchlauchklemmenSSA 24ErsatzdichtungenSTTW DR 12 PTFETemperaturbereich (°C)-30 bis +300Gewicht60 g / Stk.

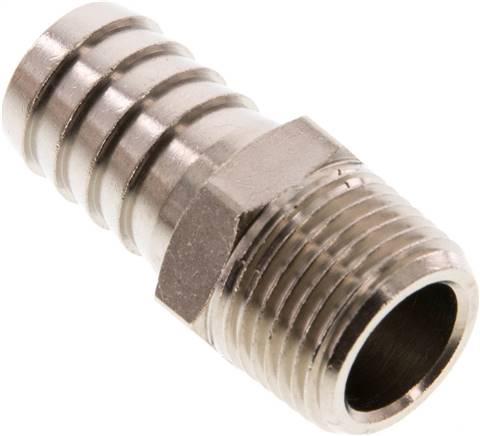

GT3813KMSV Gewindetülle R 3/8"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)16Gewicht24 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
