Muffe G 3/8"-G 1/4", 1.4571
MU3814ES Muffe G 3/8"-G 1/4", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/4"PN (bar)40SW (mm)22L (mm)23Gewicht27 g / Stk.
Gewindetülle, DIN EN 14423 R 1/2"-13x25mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESGewicht110 g / Stk.
Rundmuffe Rp 1"-Rp 3/8", 1.4408
MUR1038ES Rundmuffe Rp 1"-Rp 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1"Gewinde-1Rp 3/8"PN (bar)16Gewicht110 g / Stk.
Schlauchtülle, m.Mutter(links) G 1/2" LH-6 (1/4")mm, Messing
ST126MSLH Schlauchtülle, m.Mutter(links) G 1/2" LH-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2 LHSchlauch Ø innen (mm)6 (1/4)PN (bar)16SW (mm)24Gewicht50 g / Stk.
Rundmuffe Rp 1-1/4"-Rp 3/4", 1.4408
MUR11434ES Rundmuffe Rp 1-1/4"-Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"Gewinde-1Rp 3/4"PN (bar)16Gewicht165 g / Stk.
Verschlussstopfen Innenskt. G 1/2", V4A
VS12ES Verschlussstopfen Innenskt. G 1/2", V4AWeitere Eigenschaften:WerkstoffV4AO-RingohneGewindeG 1/2"PN (bar)40Gewicht44 g / Stk.
Tülle Messing, G 1"-25 (1")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)25 (1)ÜberwurfmutterUM 10 MSGewinde (G)G 1"L (mm)16,0SW (mm)37Gewicht65 g / Stk.
Schlauchtülle, mit Mutter G 1/4"-6 (1/4")mm, 1.4571
ST146ES Schlauchtülle, mit Mutter G 1/4"-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)6 (1/4)PN (bar)40SW (mm)17Gewicht23 g / Stk.
Doppelnippel R 1"-R 3/4", Messing/Rotguss
DN1034KMS Doppelnippel R 1"-R 3/4", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 1"Gewinde-1R 3/4"PN (bar)16SW (mm)34Gewicht90 g / Stk.

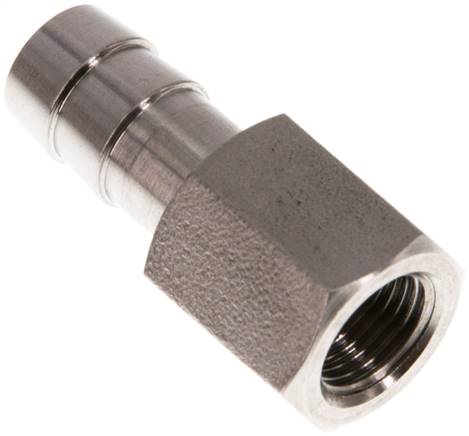

Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, 1.4571
AST189ES Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)40Gewicht18 g / Stk.
Tülle Edelstahl, G 1/2"-13 (1/2")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)13 (1/2)ÜberwurfmutterUM 12 ESGewinde (G)G 1/2"Überwurfmutter 16mmUM 12 ES KGewinde (G)-1G 1/2"Überwurfmutter mit LinksgewindeUM 12 ES LHGewinde (G)-2G 1/2 LHL (mm)20SW (mm)24Gewicht21 g / Stk.
Gewindetülle G 3/8"-13 (1/2")mm, Stahl verzinkt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)25Gewicht34 g / Stk.
Tülle Messing vernickelt, G 3/4"-19 (3/4")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)19 (3/4)ÜberwurfmutterUM 34 MSVGewinde (G)G 3/4"L (mm)13,5SW (mm)30Gewicht37 g / Stk.
Verschlussverschraubung für Rohre 18 L (M26x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen18 L (M26x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht55 g / Stk.
Doppelnippel G 1-1/2"-G 3/4", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Gewinde-1G 3/4"PN (bar)16SW (mm)50Gewicht170 g / Stk.
Gewindetülle, DIN EN 14423 R 3/4"-19x33mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESGewicht170 g / Stk.
Gerade Klemmringverschraubung G 1/4"-12 (M18x1,5)mm, Messing
Temperaturbereich: -60°C bis max. +300°C (mit Dichtung: -20°C bis max. +80°C) Empfohlene Rohrwerkstoffe: Kupfer, Polyamid (mit Verstärkungshülse) Hinweis: Die Messing-Klemmringverschraubungen sind nicht mit Schneidring-Rohrverschraubungen ISO 8434-1 (DIN 2353) kombinierbar. Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres. Werkstoffe: Körper: Messing, Dichtung: Polyamid oder NBR Eigenschaften: Dichtungen PA Rohrdurchmesser außen 12 (M18x1) Einschraubgewinde G 1/4" Betriebsdruck mit hartem Kupferrohr 75 bar Temperaturbereich -20 bis +80 °C Gewicht 60 g RoHS konform Ja

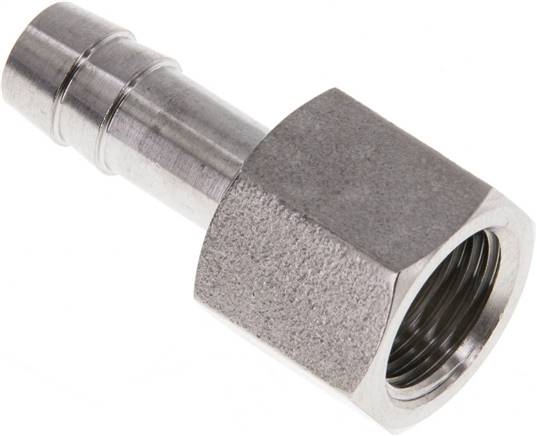

Aufschraub-Schlauchtülle G 1/4"-8 (5/16")mm, 1.4571
AST148ES Aufschraub-Schlauchtülle G 1/4"-8 (5/16")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)8 (5/16)SW (mm)17PN (bar)40Gewicht22 g / Stk.
Gewindetülle G 1"-19 (3/4")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)36PN (bar)16Gewicht105 g / Stk.
Schlauchtülle, mit Mutter G 1/4"-4mm, 1.4571
ST144ES Schlauchtülle, mit Mutter G 1/4"-4mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)4PN (bar)40SW (mm)17Gewicht23 g / Stk.
Doppelnippel G 1-1/2"-G 1-1/2", Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1-1/2"Gewinde-1G 1-1/2"PN (bar)16SW (mm)50Gewicht170 g / Stk.
Doppelnippel R 1-1/4"-R 1", 1.4408
DN11410KES Doppelnippel R 1-1/4"-R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/4"Gewinde-1R 1"PN (bar)16SW (mm)45Gewicht165 g / Stk.
Schlauchtülle, mit Mutter G 3/8"-9 (3/8")mm, 1.4571
ST389ES Schlauchtülle, mit Mutter G 3/8"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)19Gewicht29 g / Stk.
Rundmuffe Rp 1"-Rp 3/4", 1.4408
MUR1034ES Rundmuffe Rp 1"-Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1"Gewinde-1Rp 3/4"PN (bar)16Gewicht120 g / Stk.
