Gewindetülle G 1/2"-19 (3/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24PN (bar)40Gewicht80 g / Stk.
Verschlussstopfen Innenskt. R 1/4", V4A
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffV4AGewindeR 1/4"PN (bar)40Gewicht7 g / Stk.
Verschraubung kon. dichtend, Rp 1"/R 1" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1"Gewinde außenR 1"PN (bar)16Gewicht330 g / Stk.
Gewindeverlängerung G 1/8"-45mm, Messing vernickelt
RN1818/45MSV Gewindeverlängerung G 1/8"-45mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/8"Gewinde innenG 1/8"L (mm)45PN (bar)16SW (mm)14Gewicht36 g / Stk.
Schlauchtülle, m.Mutter(links) G 3/8" LH-4mm, Messing
ST384MSLH Schlauchtülle, m.Mutter(links) G 3/8" LH-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)4PN (bar)16SW (mm)19Gewicht27 g / Stk.
Aufschraub-Schlauchtülle G 1/2"-8 (5/16")mm, Messing
AST128MS Aufschraub-Schlauchtülle G 1/2"-8 (5/16")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)16Gewicht30 g / Stk.
Reduziernippel G 1-1/2"(AG)-G 1-1/4"(IG), Messing vernickelt
RN112114MSV Reduziernippel G 1-1/2"(AG)-G 1-1/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/2"Gewinde innenG 1-1/4"PN (bar)16L (mm)8SW (mm)50Gewicht105 g / Stk.
Verschlussstopfen ohne Mutter 18 L, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)18 Lpassende Überwurfmutter (leicht)M 18 LBetriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht48 g / Stk.
Verschlussstopfen Außenskt. G 3/8", Messing, Standard
Weitere Eigenschaften:WerkstoffMessingGewindeG 3/8"PN (bar)16SW (mm)19Gewicht18 g / Stk.
Gewindetülle G 1/4"-9 (3/8")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17PN (bar)16Gewicht20 g / Stk.
Gewindetülle R 1-1/2"-38 (1-1/2")mm, 1.4408
GT11238KES Gewindetülle R 1-1/2"-38 (1-1/2")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)PN (bar)16Gewicht330 g / Stk.

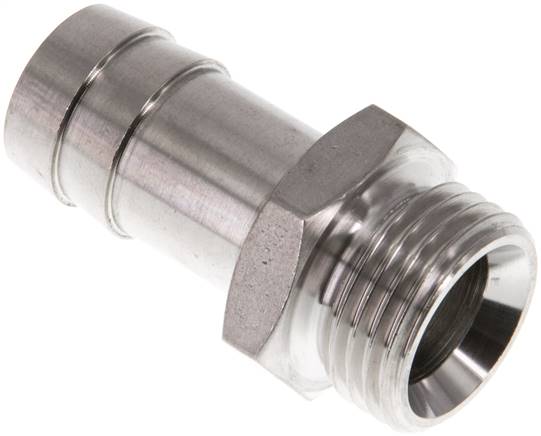

Gewindetülle G 1/2"-16 (5/8")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)24PN (bar)40Gewicht47 g / Stk.
Verschlussstopfen Innenskt. M 8x1 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 8x1 (konisch)PN (bar)16Gewicht2.1 g / Stk.
Rohrdoppelnippel G 3/4"-150mm, Messing
RONI34/150MS Rohrdoppelnippel G 3/4"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)150Betriebsdruck (bar)16Gewicht330 g / Stk.
2/3-Schlauchtülle, mit Mutter G 1"-19 (3/4")mm, Winkel 90°
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1"Schlauch Ø innen (mm)19 (3/4)AusführungWinkel 90°Ersatzdichtungen (NBR)ST 10 DIGewicht100 g / Stk.
Reduziernippel R 3/4"(AG)-Rp 3/8"(IG), 1.4408
RN3438KES Reduziernippel R 3/4"(AG)-Rp 3/8"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 3/4"Gewinde innenRp 3/8"PN (bar)16Gewicht48 g / Stk.
Gewindetülle R 1/2"-13 (1/2")mm, PA 6
GT1213K Gewindetülle R 1/2"-13 (1/2")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)22PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht7.8 g / Stk.
Gewindetülle M 5-3mm, PA 6
GT53K Gewindetülle M 5-3mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeM 5Schlauch Ø innen (mm)3SW (mm)6PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht0.3 g / Stk.
Rohrdoppelnippel G 1"-200mm, Messing
RONI10/200MS Rohrdoppelnippel G 1"-200mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)200Betriebsdruck (bar)16Gewicht650 g / Stk.
Gewindetülle R 1/4"-9 (3/8")mm, Messing vernickelt
GT149KMSV Gewindetülle R 1/4"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)16Gewicht15 g / Stk.

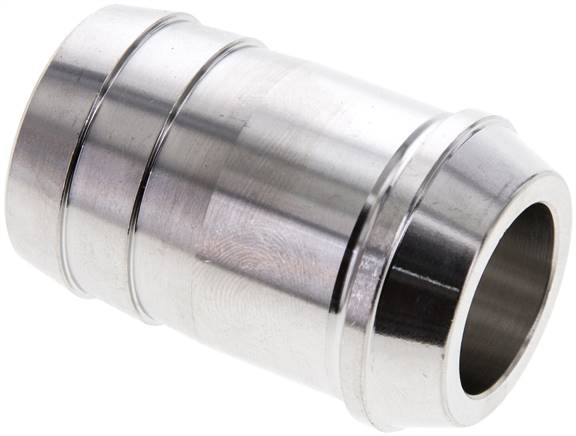

Tülle Edelstahl, G 1"-19 (3/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)19 (3/4)ÜberwurfmutterUM 10 ESGewinde (G)G 1"L (mm)18SW (mm)41Gewicht75 g / Stk.
Tülle Messing, G 1/4"-4mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)4ÜberwurfmutterUM 14 MSGewinde (G)G 1/4"Überwurfmutter mit LinksgewindeUM 14 MS LHGewinde (G)-1G 1/4 LHL (mm)15,5SW (mm)17Gewicht7.4 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
Sie haben Fragen oder möchten sich kompetent beraten lassen? Dann nutzen Sie bequem unser Kontaktformular.
