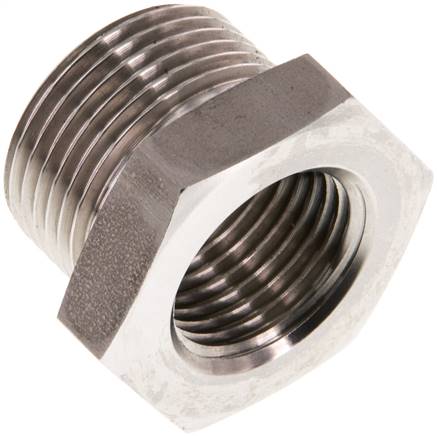

Reduziernippel G 1-1/4"(AG)-G 1-1/2"(IG), Messing vernickelt
RN114112MSV Reduziernippel G 1-1/4"(AG)-G 1-1/2"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/4"Gewinde innenG 1-1/2"PN (bar)16L (mm)15SW (mm)51Gewicht95 g / Stk.
Verschlussstopfen Außenskt. G 3/8", V4A
VS38ABES Verschlussstopfen Außenskt. G 3/8", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 3/8"PN (bar)40SW (mm)17Gewicht39 g / Stk.
Verschlussverschraubung für Rohre 28 L (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht130 g / Stk.
Verschraubung flach dichtend Rp 3/8" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 3/8"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht105 g / Stk.

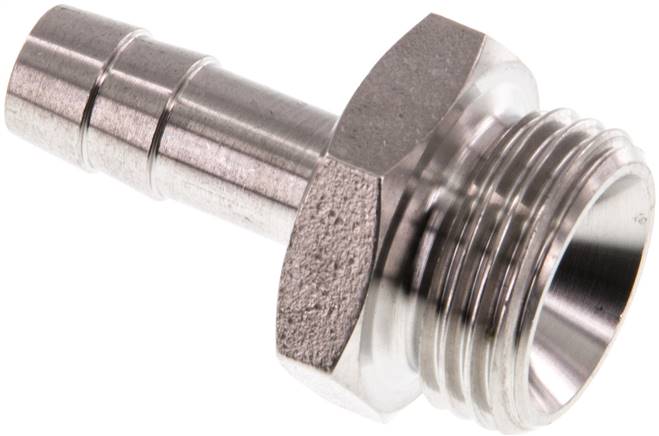

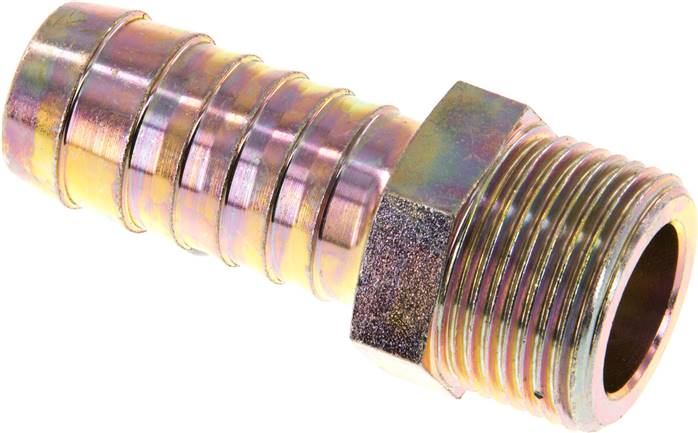

Gewindetülle G 3/4"-9 (3/8")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)30PN (bar)16Gewicht60 g / Stk.

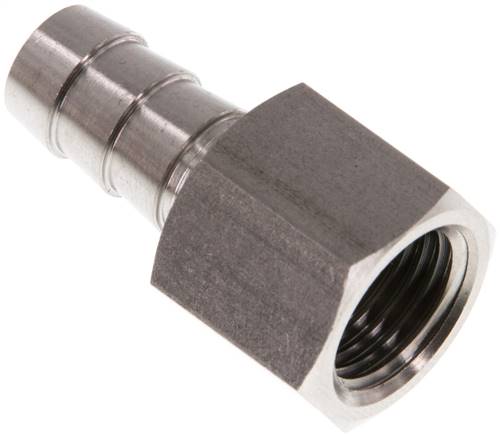

Aufschraub-Schlauchtülle G 1/4"-9 (3/8")mm, 1.4571
AST149ES Aufschraub-Schlauchtülle G 1/4"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17PN (bar)40Gewicht22 g / Stk.

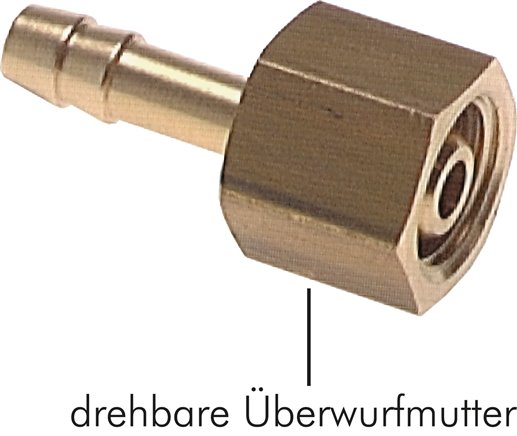

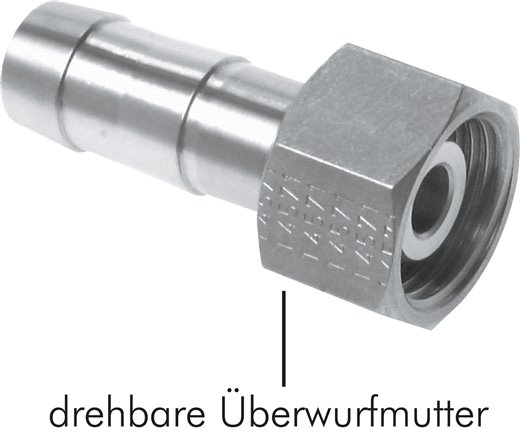

Schlauchtülle, mit Mutter G 1/4"-9 (3/8")mm, Messing vernickelt
ST149MSV Schlauchtülle, mit Mutter G 1/4"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)17Gewicht28 g / Stk.
Verschlussstopfen Innenskt. G 1", Messing vernickelt
VS10MSV Verschlussstopfen Innenskt. G 1", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltO-RingohneGewindeG 1"PN (bar)16Gewicht120 g / Stk.

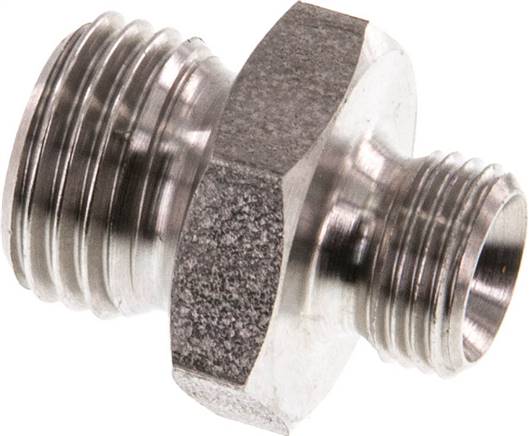

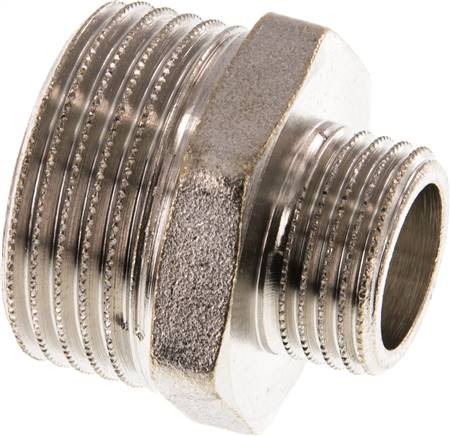

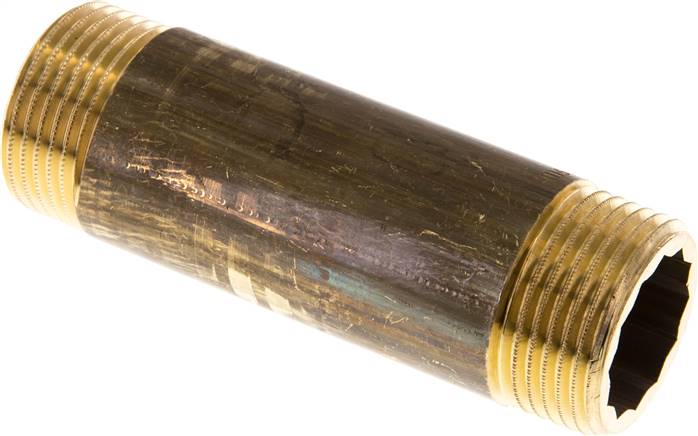

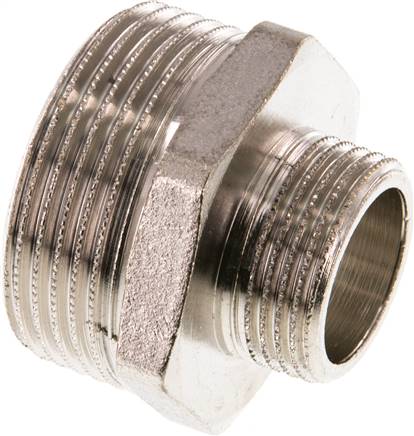

Doppelnippel G 1-1/4"-G 1-1/4", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/4"Gewinde-1G 1-1/4"PN (bar)16SW (mm)42Gewicht135 g / Stk.
Ringstück für L-Gewindetülle G 3/8"-9 (3/8")mm, Messing
LG389MS Ringstück für L-Gewindetülle G 3/8"-9 (3/8")mm, MessingWeitere Eigenschaften:für HohlschraubeG 3/8"Schlauch Ø innen (mm)9 (3/8)H (mm)14,5Gewicht28 g / Stk.
Verschlussverschraubung für Rohre 15 L (M22x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht39 g / Stk.
Muffe G 1/8"-G 1/8", 1.4571
MU18ES Muffe G 1/8"-G 1/8", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Gewinde-1G 1/8"PN (bar)40SW (mm)14L (mm)18Gewicht14 g / Stk.
Verschlussstopfen Innenskt. G 1/8", V4A
VS18ES Verschlussstopfen Innenskt. G 1/8", V4AWeitere Eigenschaften:WerkstoffV4AO-RingohneGewindeG 1/8"PN (bar)40Gewicht6.9 g / Stk.
Ringstück für L-Gewindetülle G 3/8"-6 (1/4")mm, Messing
LG386MS Ringstück für L-Gewindetülle G 3/8"-6 (1/4")mm, MessingWeitere Eigenschaften:für HohlschraubeG 3/8"Schlauch Ø innen (mm)6 (1/4)H (mm)14,5Gewicht26 g / Stk.
Verschlussstopfen Innenskt. G 3/8", V4A
VS38ES Verschlussstopfen Innenskt. G 3/8", V4AWeitere Eigenschaften:WerkstoffV4AO-RingohneGewindeG 3/8"PN (bar)40Gewicht24 g / Stk.
Reduziernippel R 1-1/2"(AG)-Rp 1-1/4"(IG), 1.4408
RN112114KES Reduziernippel R 1-1/2"(AG)-Rp 1-1/4"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1-1/2"Gewinde innenRp 1-1/4"PN (bar)16Gewicht105 g / Stk.

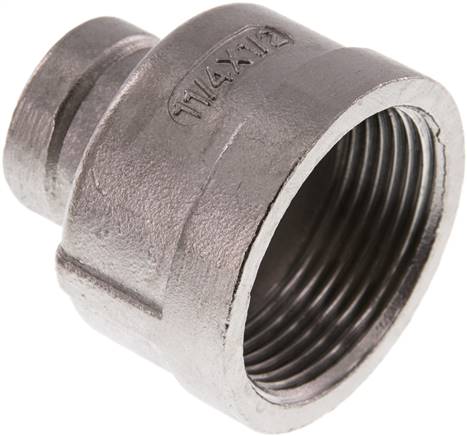

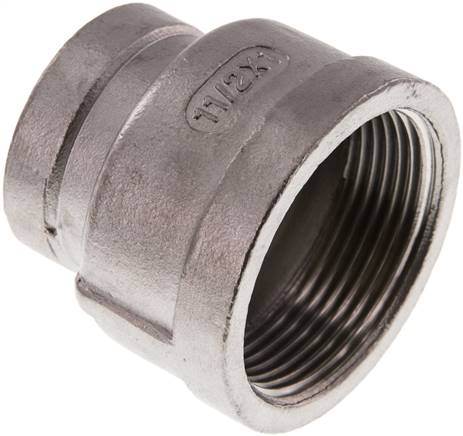

Rundmuffe G 2"-G 2", Messing
MUR20MS Rundmuffe G 2"-G 2", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"Gewinde-1G 2"PN (bar)16Gewicht320 g / Stk.

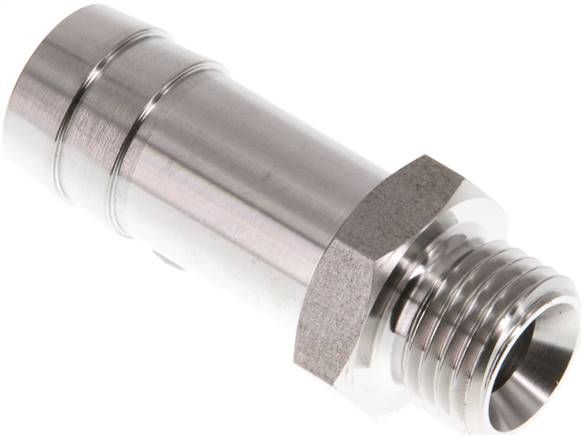

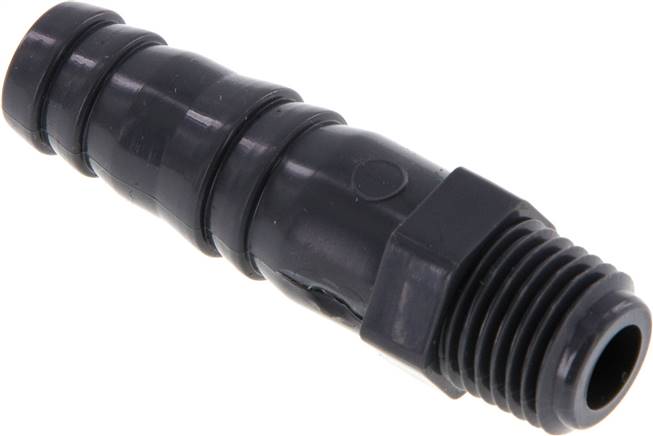

Gewindetülle G 1/4"-12mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1/4"Schlauch Ø innen (mm)12SW (mm)17PN (bar)10Gewicht4.2 g / Stk.
Aufschraub-Schlauchtülle,Sicherungsbund G 1"-19 (3/4")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht200 g / Stk.
Verschlussstopfen Außenvkt. R 1", 1.4408
VS10VKES Verschlussstopfen Außenvkt. R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"PN (bar)16Gewicht75 g / Stk.
Gewindetülle G 1-1/4"-32 (1-1/4")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)42PN (bar)10Gewicht55 g / Stk.

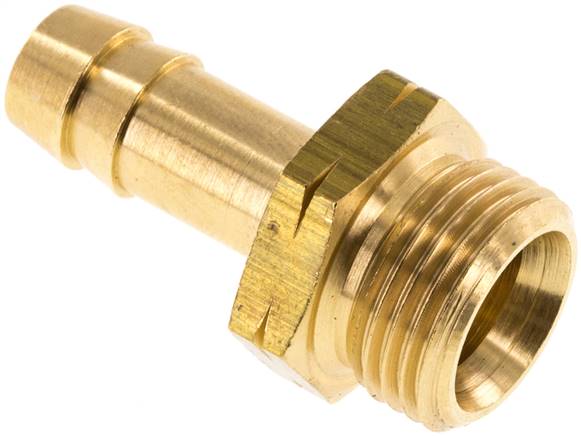

Gewindetülle m. Linksgewinde G 3/8" LH-9 (3/8")mm, Messing
GT389MSLH Gewindetülle m. Linksgewinde G 3/8" LH-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)9 (3/8)SW (mm)19Gewicht23 g / Stk.
2/3-Schlauchtülle, mit Mutter G 1-1/2"-32 (1-1/4")mm, gerade
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1-1/2"Schlauch Ø innen (mm)32 (1-1/4)AusführunggeradeErsatzdichtungen (NBR)ST 112-32 DIGewicht230 g / Stk.
Verschlussstopfen Innenskt. G 3/8", 1.4571
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"PN (bar)40Gewicht12 g / Stk.

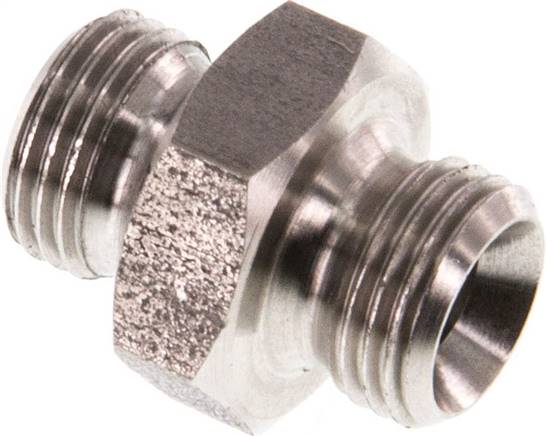

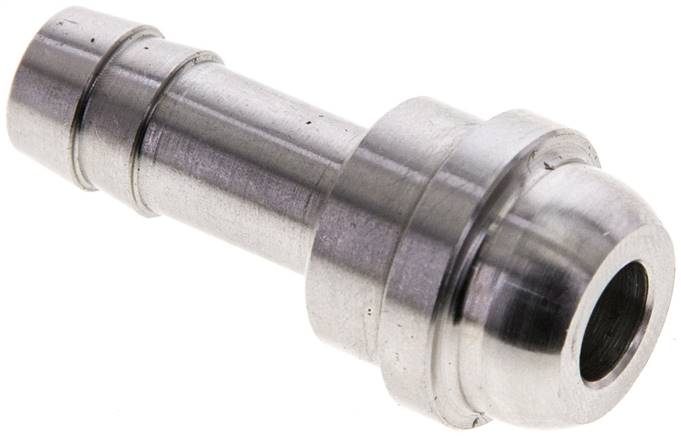

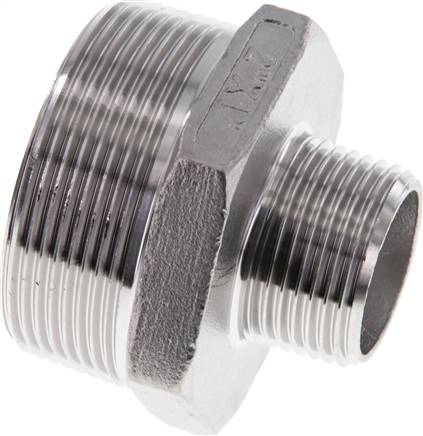

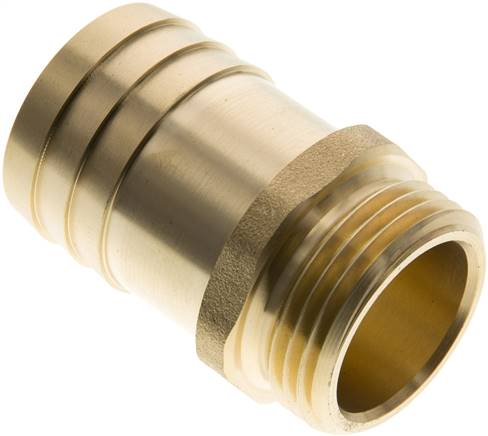

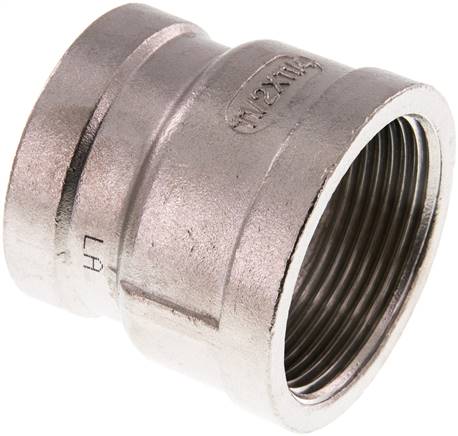

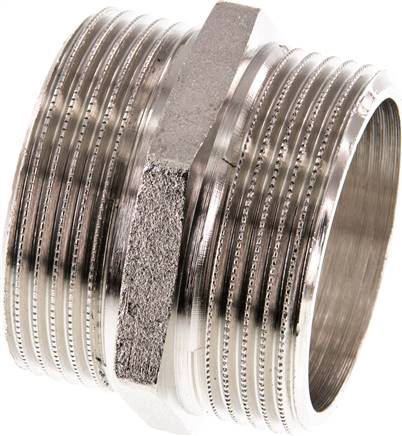

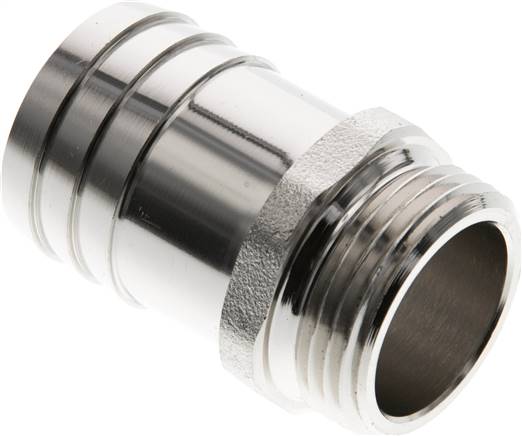

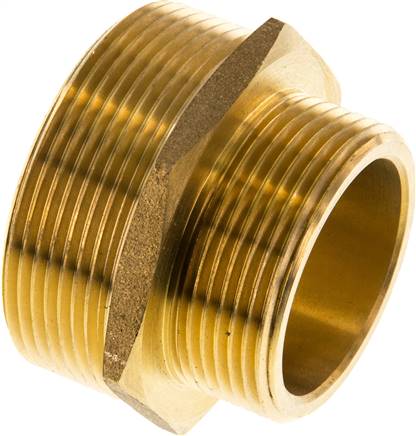

Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
