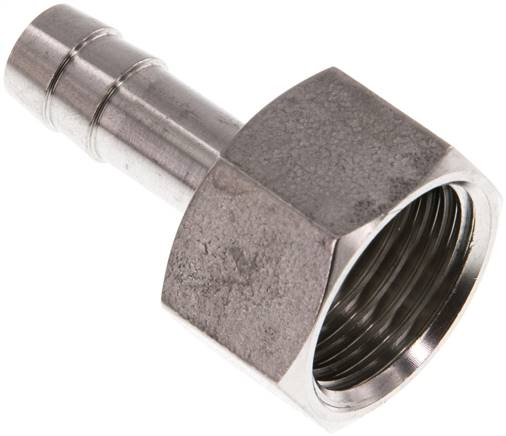

AST129ES Aufschraub-Schlauchtülle G 1/2"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)24PN (bar)40Gewicht32 g / Stk.

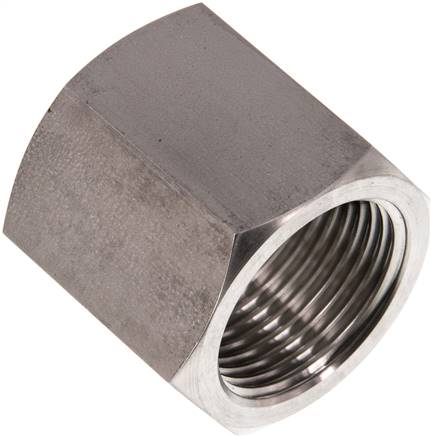

MU10ES Muffe G 1"-G 1", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 1"PN (bar)40SW (mm)41L (mm)40Gewicht200 g / Stk.

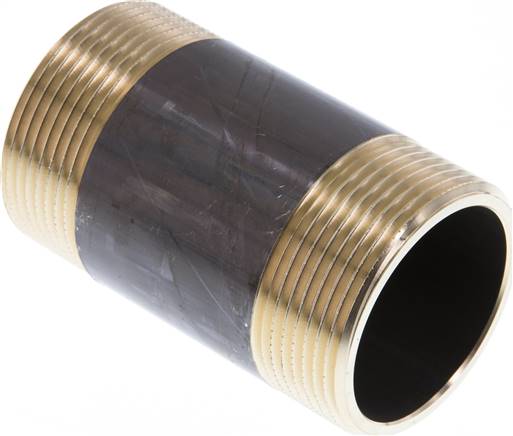

RONI112/80MS Rohrdoppelnippel G 1-1/2"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)80Betriebsdruck (bar)16Gewicht320 g / Stk.

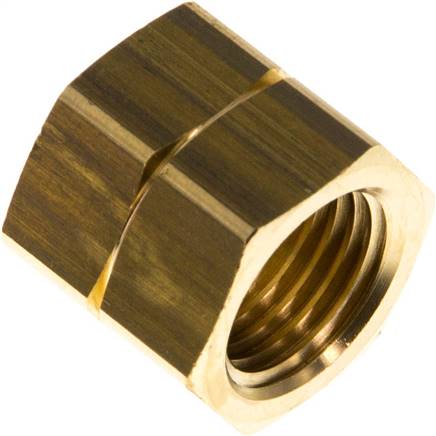

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/4 LHfür Schlauchtülle (mm)4 / 6L (mm)15,5SW (mm)17Gewicht17 g / Stk.

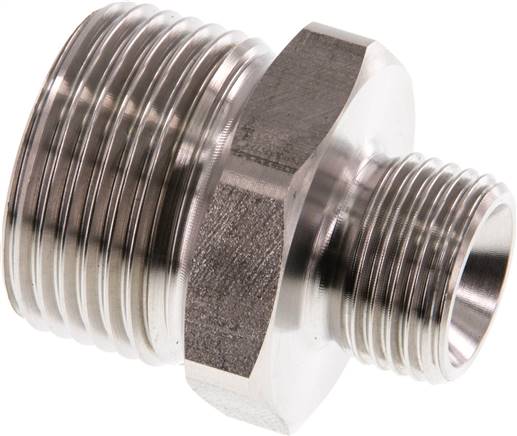

*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 1/2"PN (bar)40SW (mm)36Gewicht165 g / Stk.

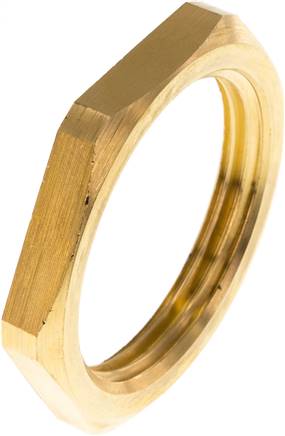

Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"SW (mm)50Gewicht47 g / Stk.

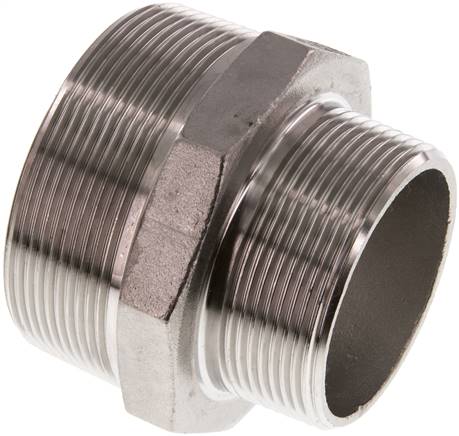

Weitere Eigenschaften:Werkstoff1.4408GewindeR 2-1/2"Gewinde-1R 2"PN (bar)16SW (mm)79Gewicht550 g / Stk.

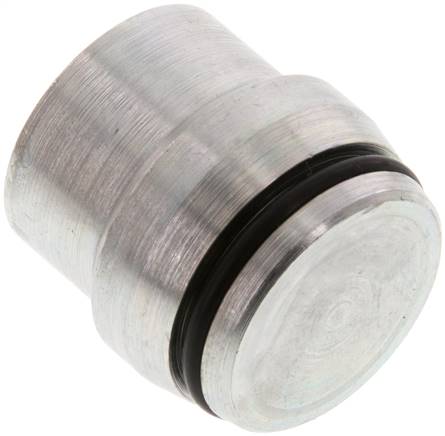

Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (schwer)25 Spassende Überwurfmutter (schwer)M 25 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht120 g / Stk.

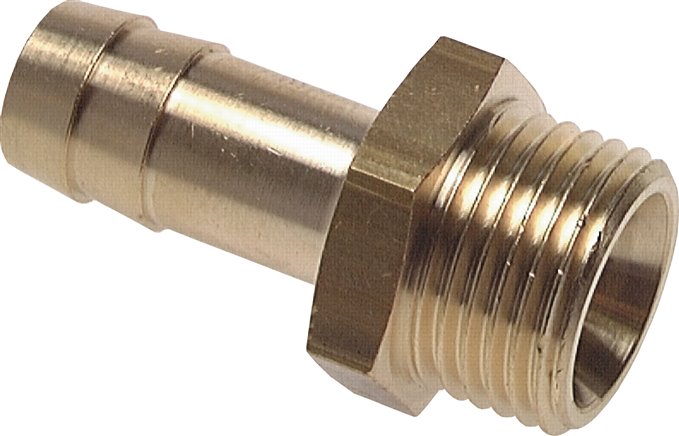

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)14PN (bar)16Gewicht11 g / Stk.

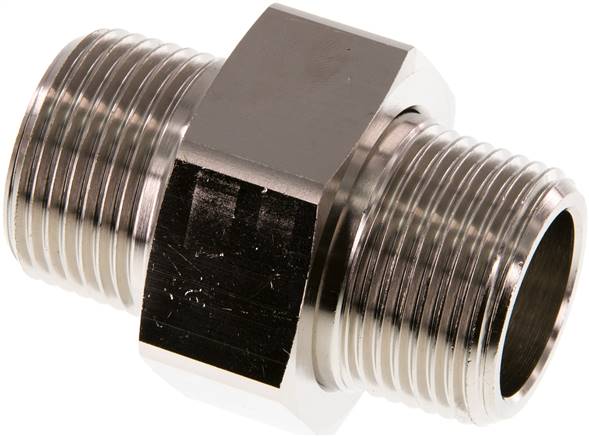

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1"Gewinde-1R 1"PN (bar)16Gewicht350 g / Stk.

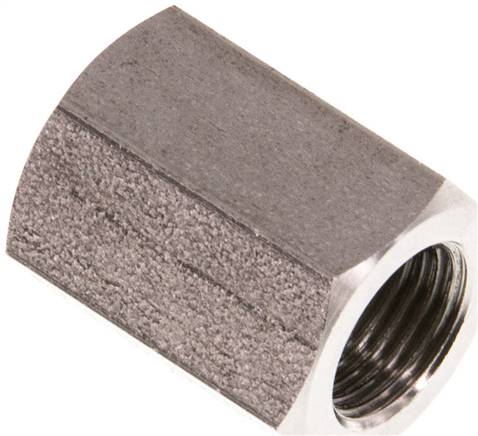

MU18ES Muffe G 1/8"-G 1/8", 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Gewinde-1G 1/8"PN (bar)40SW (mm)14L (mm)18Gewicht14 g / Stk.

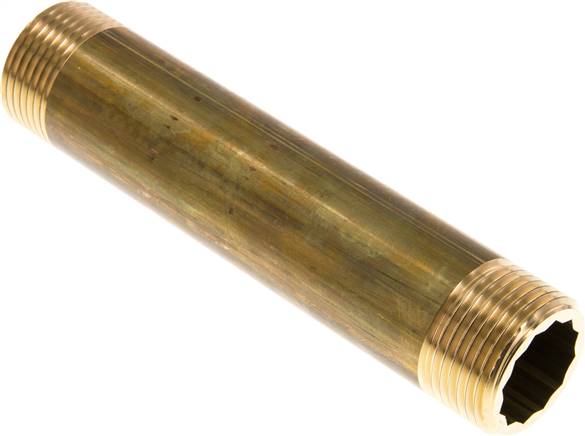

RONI10/150MS Rohrdoppelnippel G 1"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)150Betriebsdruck (bar)16Gewicht470 g / Stk.

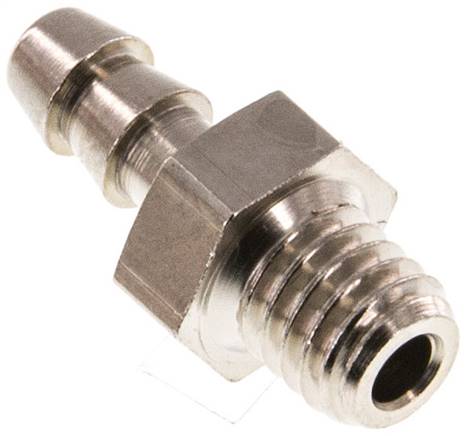

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 5Schlauch Ø innen (mm)3SW (mm)7PN (bar)16Gewicht1.7 g / Stk.

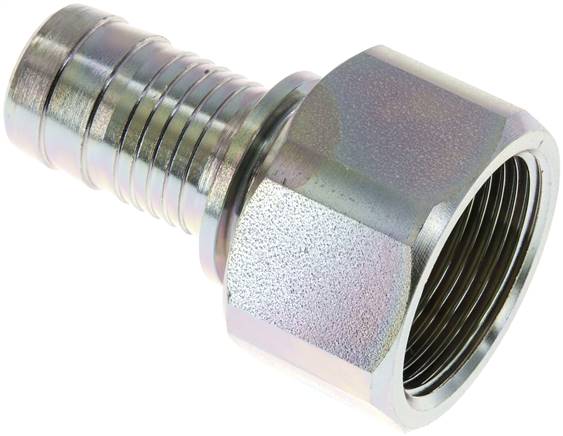

Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)36DN (mm)20Gewicht330 g / Stk.

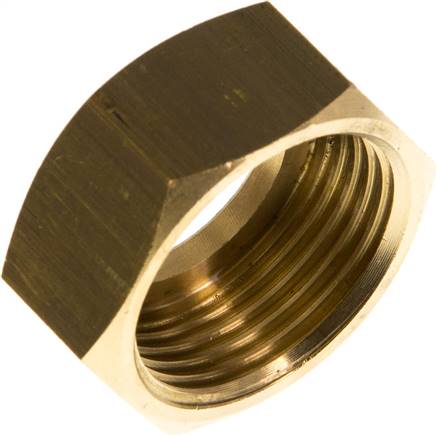

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 3/4"für Schlauchtülle (mm)13L (mm)13,5SW (mm)30Gewicht36 g / Stk.
Technische Daten Werkstoff Messing Gewinde G 3/8" Gewinde G 3/8" PN [bar] 16 Gewicht 36 g / Stk GTIN 4050571510084 Zollwarennummer 74122000 RoHS konform Ja

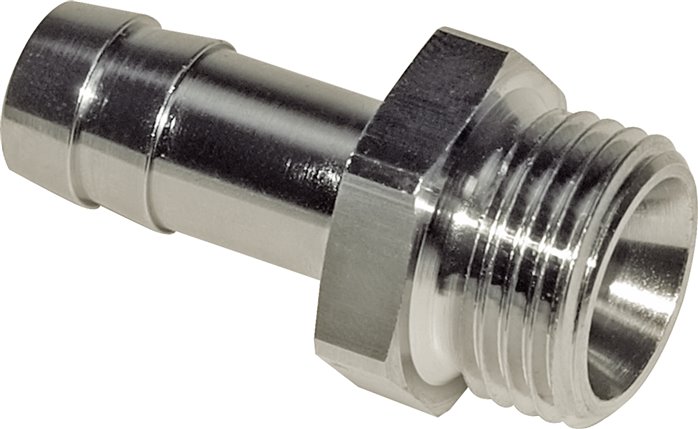

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht10 g / Stk.

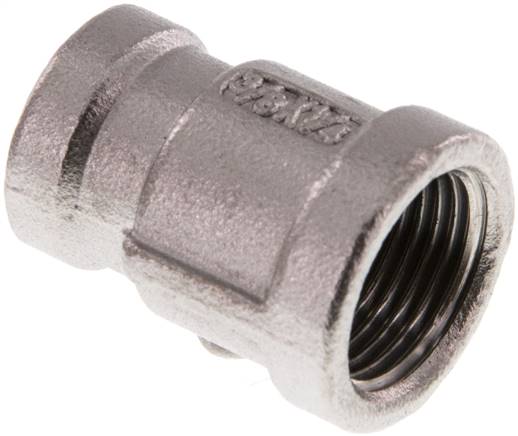

MUR3814ES Rundmuffe Rp 3/8"-Rp 1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/8"Gewinde-1Rp 1/4"PN (bar)16Gewicht28 g / Stk.

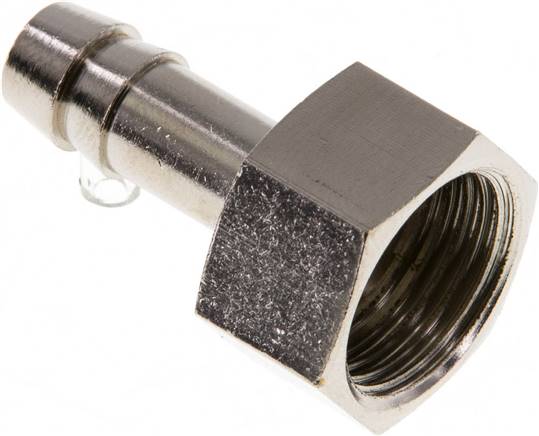

AST388MSV Aufschraub-Schlauchtülle G 3/8"-8 (5/16")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)19PN (bar)16Gewicht18 g / Stk.

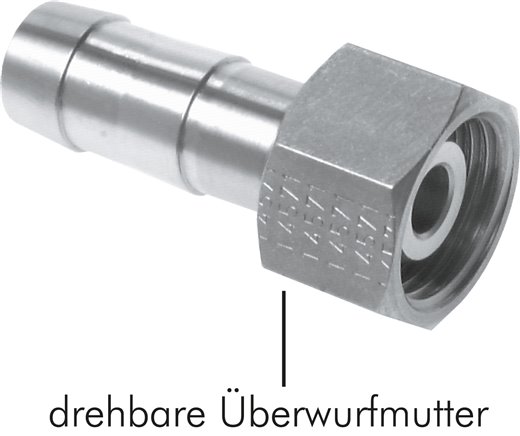

ST129ES Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)PN (bar)40SW (mm)24Gewicht55 g / Stk.

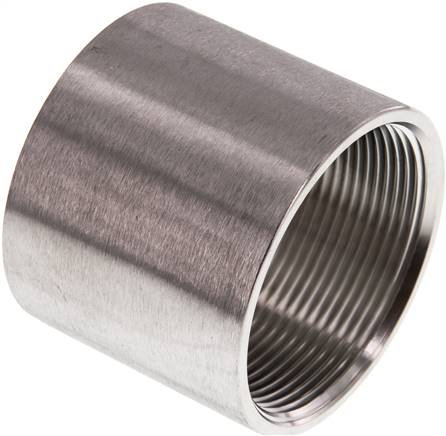

MUR20ES Rundmuffe Rp 2"-Rp 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"Gewinde-1Rp 2"PN (bar)16Gewicht320 g / Stk.

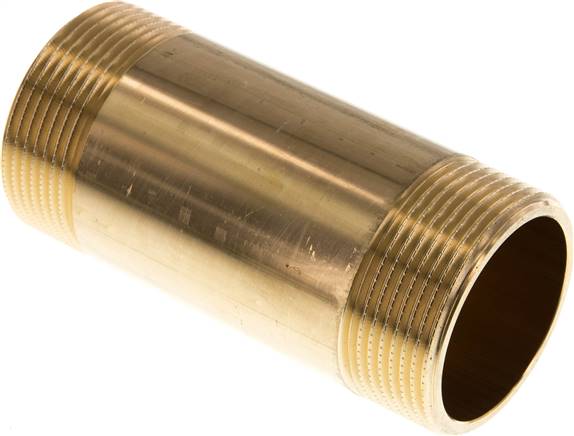

RONI112/100MS Rohrdoppelnippel G 1-1/2"-100mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)100Betriebsdruck (bar)16Gewicht410 g / Stk.

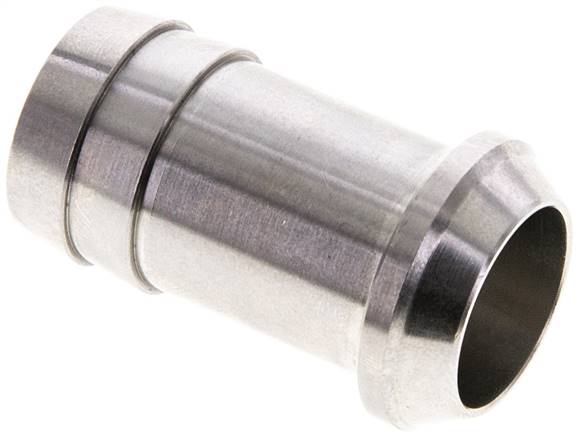

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)19 (3/4)ÜberwurfmutterUM 34 ESGewinde (G)G 3/4"L (mm)16SW (mm)32Gewicht30 g / Stk.

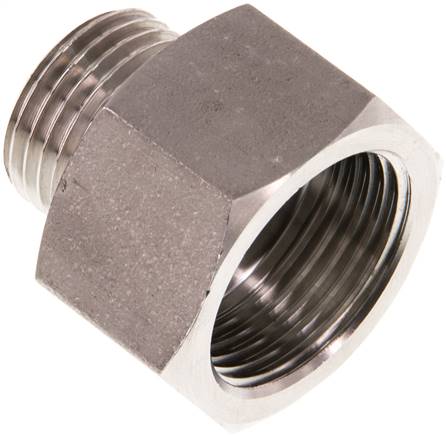

RN1234ES Reduziernippel G 1/2"(AG)-G 3/4"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)40L (mm)19SW (mm)32Gewicht90 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
