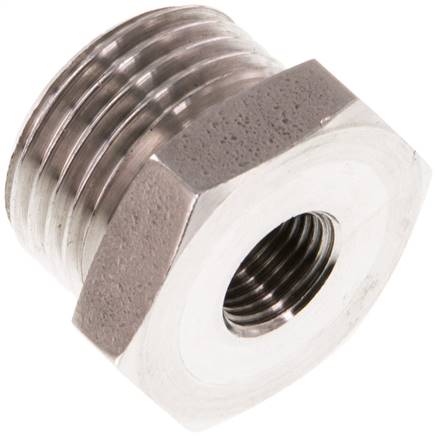

RN1218ES Reduziernippel G 1/2"(AG)-G 1/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/2"Gewinde innenG 1/8"PN (bar)40L (mm)6SW (mm)24Gewicht41 g / Stk.

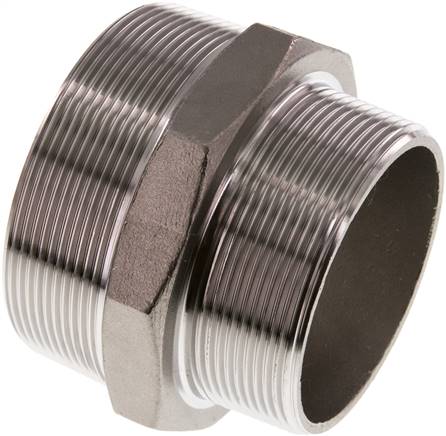

Weitere Eigenschaften:Werkstoff1.4408GewindeR 3"Gewinde-1R 2-1/2"PN (bar)16SW (mm)92Gewicht750 g / Stk.

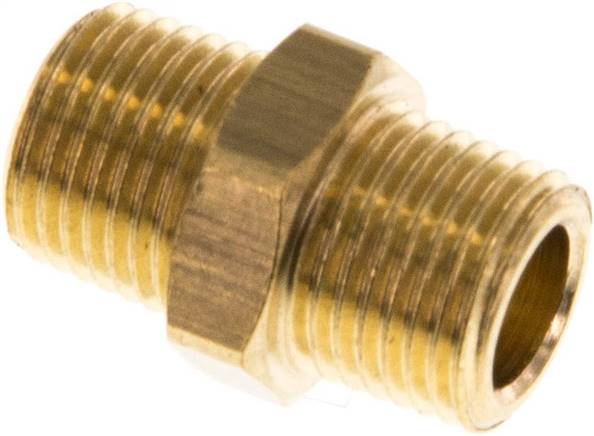

DN1818KMS Doppelnippel R 1/8"-R 1/8", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 1/8"Gewinde-1R 1/8"PN (bar)16SW (mm)12Gewicht7.7 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeM 5Schlauch Ø innen (mm)3SW (mm)7PN (bar)16Gewicht1.7 g / Stk.

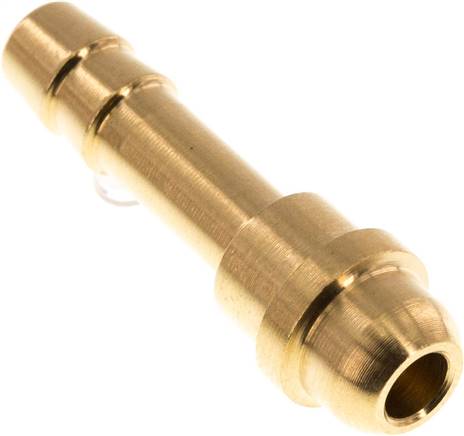

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 14 MSGewinde (G)G 1/4"Überwurfmutter mit LinksgewindeUM 14 MS LHGewinde (G)-1G 1/4 LHL (mm)15,5SW (mm)17Gewicht8.5 g / Stk.

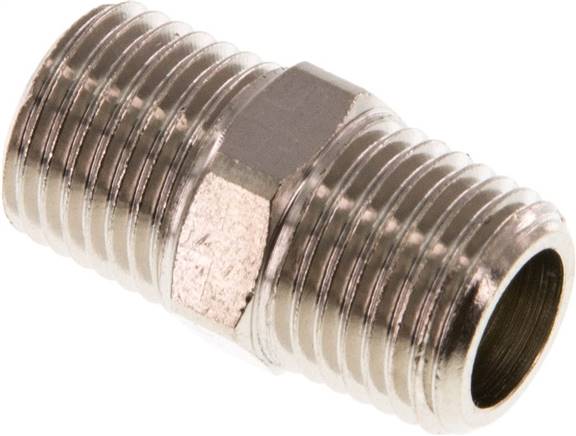

DN1414KMSV Doppelnippel R 1/4"-R 1/4", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/4"Gewinde-1R 1/4"PN (bar)16SW (mm)14Gewicht16 g / Stk.

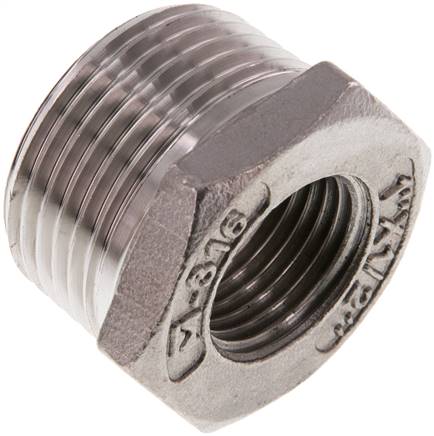

RN1012KES Reduziernippel R 1"(AG)-Rp 1/2"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1"Gewinde innenRp 1/2"PN (bar)16Gewicht75 g / Stk.
Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)4Gewicht2.5 g / Stk.

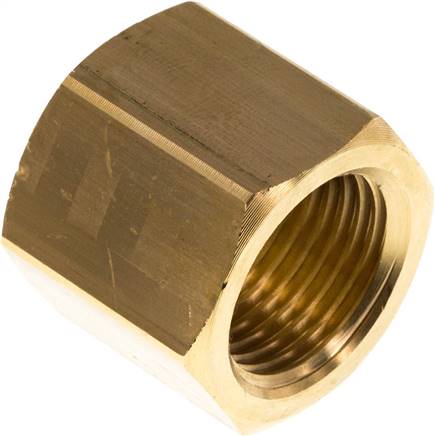

MU12-M16MS Muffe G 1/2"-M 16x1,5, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Gewinde-1M 16x1,5L (mm)24SW (mm)27Gewicht75 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)16Gewicht40 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)10 Lfür Rohrverschraubung (schwer)10 Spassende Überwurfmutter (leicht)M 10 Lpassende Überwurfmutter (schwer)M 10 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht15 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5 (konisch)PN (bar)16Gewicht8.7 g / Stk.

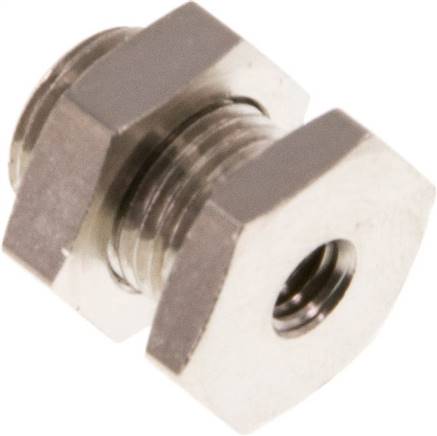

SV50MSV Schottverschraubung M 5-G 1/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenM 5Gewinde außenG 1/8"Schottgewinde AG 1/8"Emax (mm)8PN (bar)16Gewicht12 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/4"Gewinde-1R 3/4"PN (bar)16Gewicht195 g / Stk.
Weitere Eigenschaften:Werkstoff1.4408GewindeR 3"Gewinde-1R 2"PN (bar)16SW (mm)92Gewicht800 g / Stk.

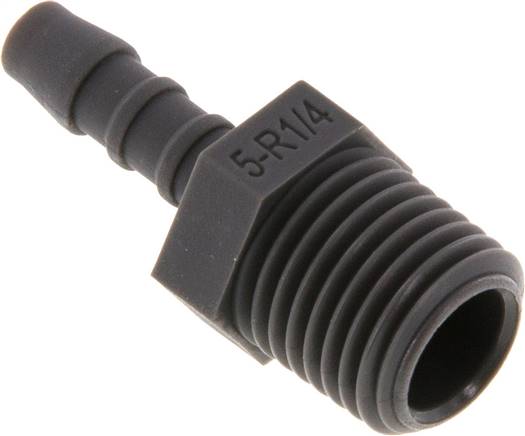

GT145K Gewindetülle R 1/4"-5mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)5SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht1.9 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"Schlauch Ø innen (mm)50 (2)SW (mm)70PN (bar)16Gewicht240 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffV4AGewindeR 1"PN (bar)40Gewicht55 g / Stk.
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 2"Schlauch Ø innen (mm)60L (mm)100Gewicht400 g / Stk.

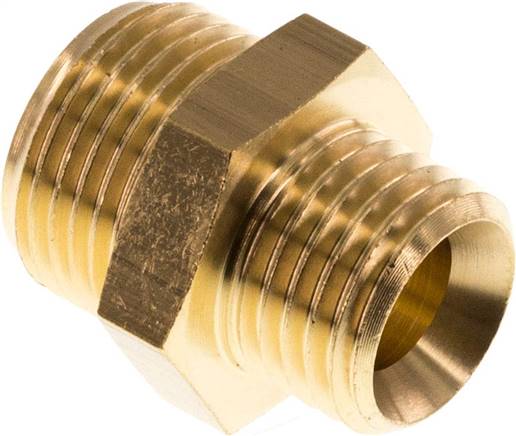

DN38-M14MS Doppelnippel G 3/8"-M 14x1,5, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Gewinde-1M 14x1,5SW (mm)19Gewicht26 g / Stk.
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 3"Gewinde-1G 3"PN (bar)16SW (mm)89Gewicht600 g / Stk.
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/4"D (mm)10Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht17 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)19PN (bar)16Gewicht22 g / Stk.

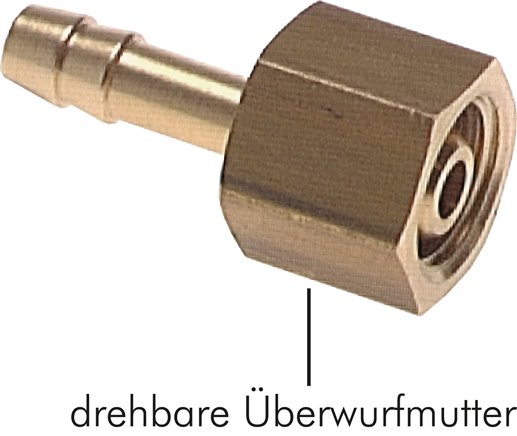

ST144MS Schlauchtülle, mit Mutter G 1/4"-4mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Schlauch Ø innen (mm)4PN (bar)16SW (mm)17Gewicht25 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
