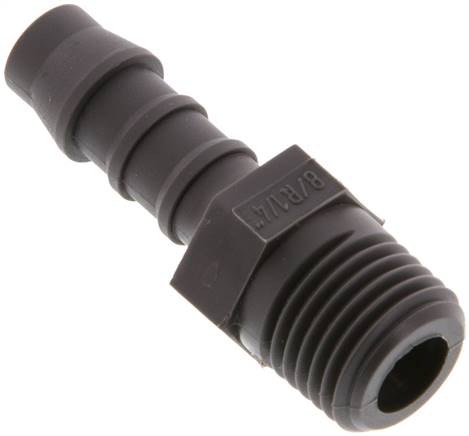

GT148K Gewindetülle R 1/4"-8 (5/16")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6ehemalige ArtikelnummerGT 149 KGewindeR 1/4"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht3 g / Stk.

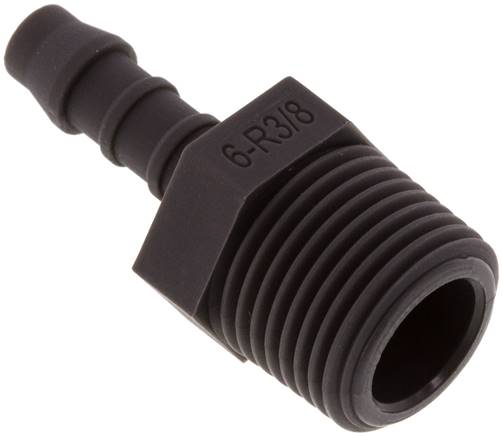

GT386K Gewindetülle R 3/8"-6 (1/4")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 3/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)17PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht3.4 g / Stk.

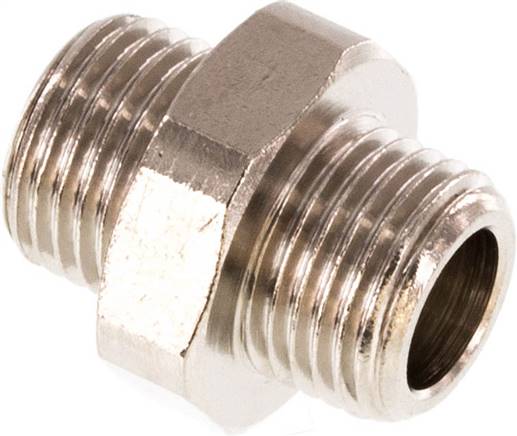

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Gewinde-1G 1/8"PN (bar)16SW (mm)14Gewicht8.5 g / Stk.

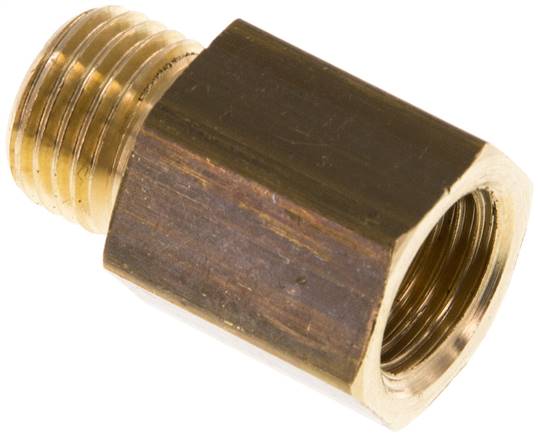

Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"Gewinde innenG 1/4"L (mm)18PN (bar)16SW (mm)17Gewicht27 g / Stk.

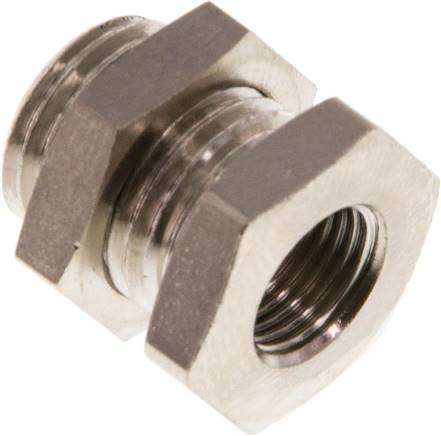

Weitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 1/8"Gewinde außenG 1/4"Schottgewinde AG 1/4"Emax (mm)10PN (bar)16Gewicht15 g / Stk.

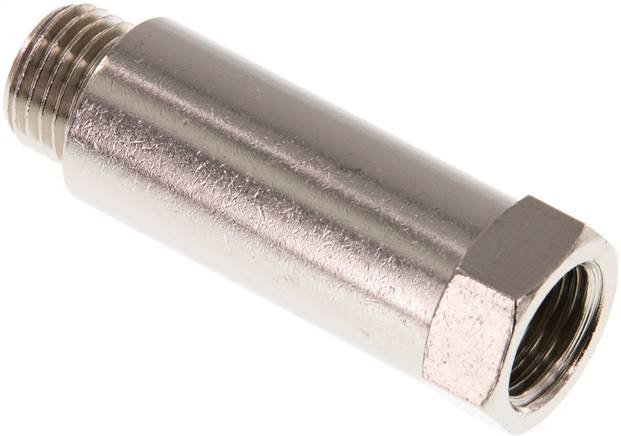

RN1414/43MSV Gewindeverlängerung G 1/4"-43mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/4"Gewinde innenG 1/4"L (mm)43PN (bar)16SW (mm)17Gewicht48 g / Stk.

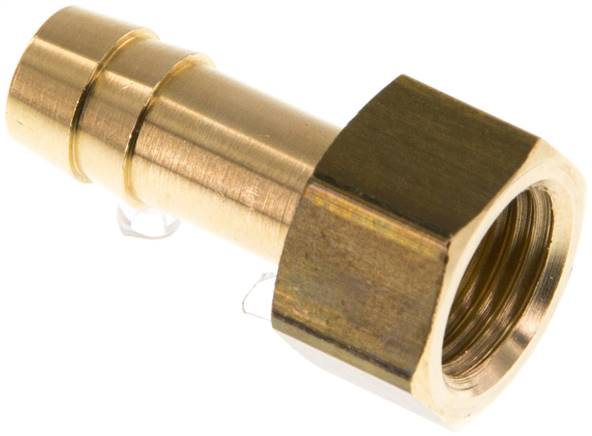

AST149MS Aufschraub-Schlauchtülle G 1/4"-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17PN (bar)16Gewicht18 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)16Gewicht42 g / Stk.

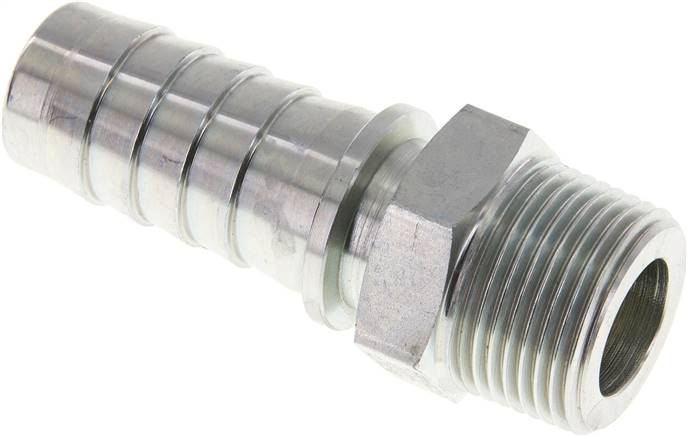

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESGewicht270 g / Stk.

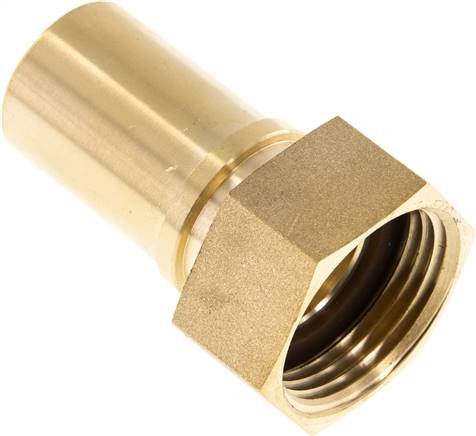

Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)Zubehör SchlauchklemmenSSA 39 / SSA 43ErsatzdichtungenSTTW DR 10Temperaturbereich (°C)-40 bis +80Gewicht120 g / Stk.

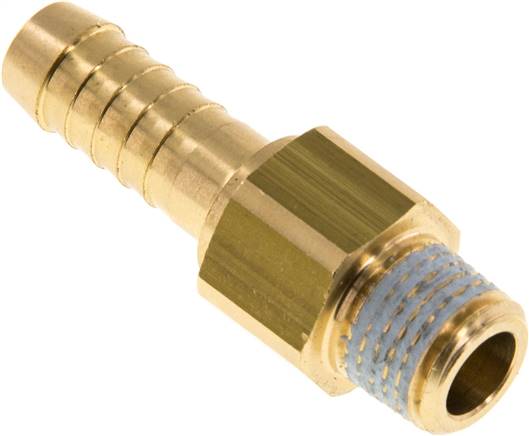

Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)17Gewicht38 g / Stk.

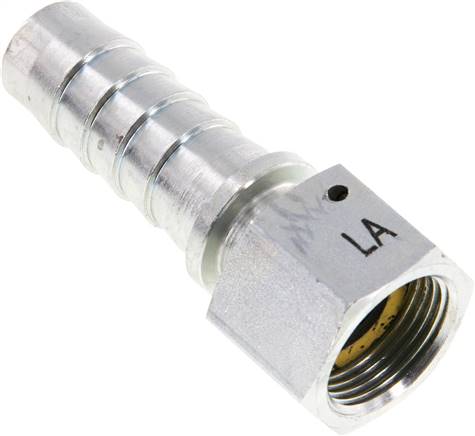

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESErsatzdichtungenSTD DR 34Gewicht175 g / Stk.

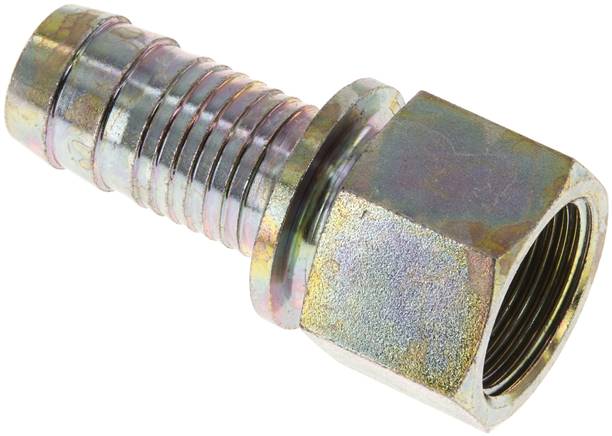

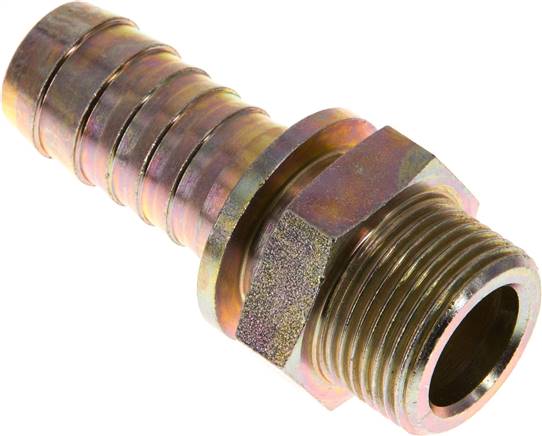

Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht135 g / Stk.

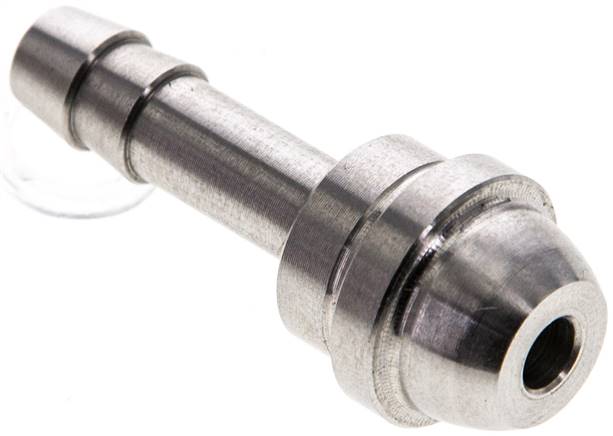

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht15 g / Stk.
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht140 g / Stk.

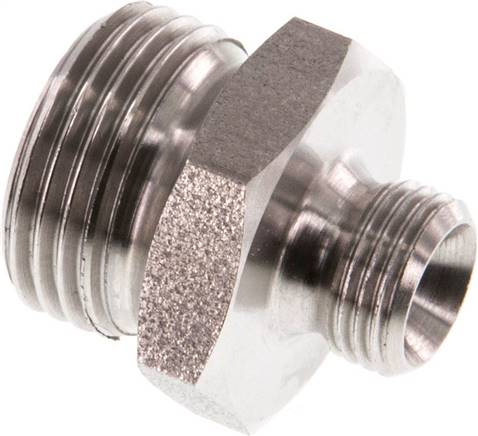

*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/8"PN (bar)40SW (mm)19Gewicht22 g / Stk.

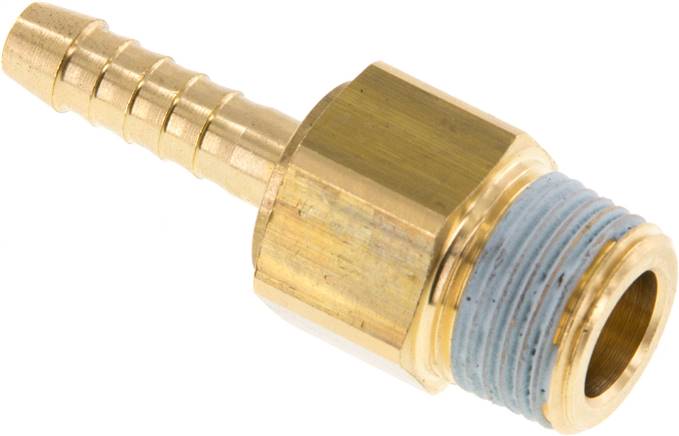

Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeR 3/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)19Gewicht46 g / Stk.

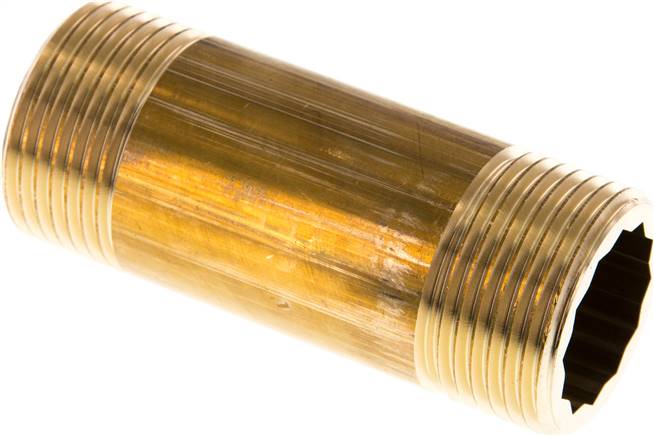

RONI10/80MS Rohrdoppelnippel G 1"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)80Betriebsdruck (bar)16Gewicht240 g / Stk.
RONI12/120MS Rohrdoppelnippel G 1/2"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)120Betriebsdruck (bar)16Gewicht195 g / Stk.

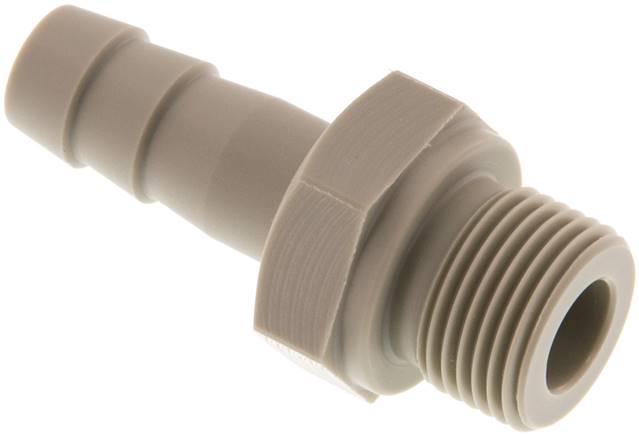

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3/8"Schlauch Ø innen (mm)10SW (mm)22PN (bar)10Gewicht5.7 g / Stk.

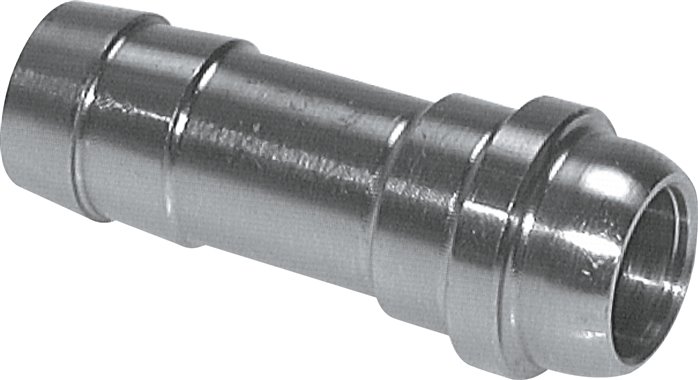

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht14 g / Stk.

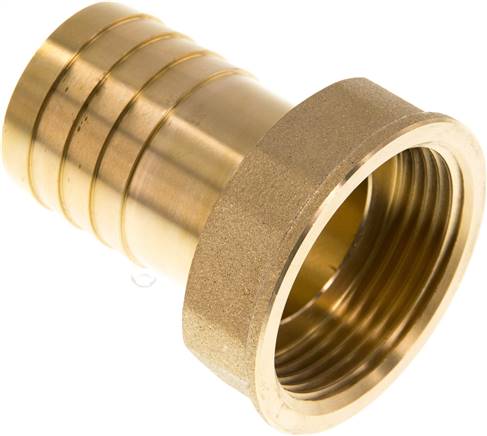

AST11432MS Aufschraub-Schlauchtülle G 1-1/4"-32 (1-1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)46PN (bar)16Gewicht130 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen22 L (M30x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht80 g / Stk.

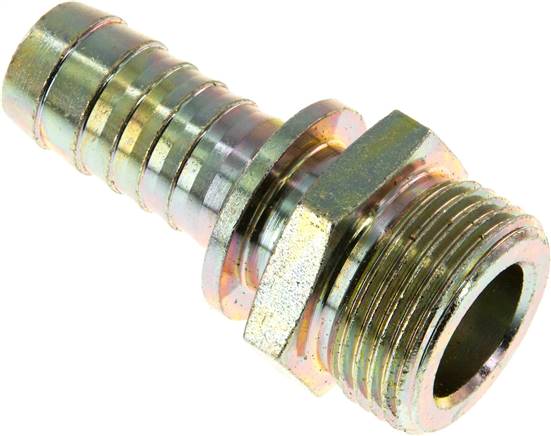

Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht175 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
