T-Stück, 60°Konus G 3/4"-G 3/4"-G 3/4" (AG), Stahl verzinkt
Technische Daten: Werkstoff Stahl verzinkt Gewinde G1 G 3/4'' Gewinde G2 G 3/4'' PN* [bar] 325

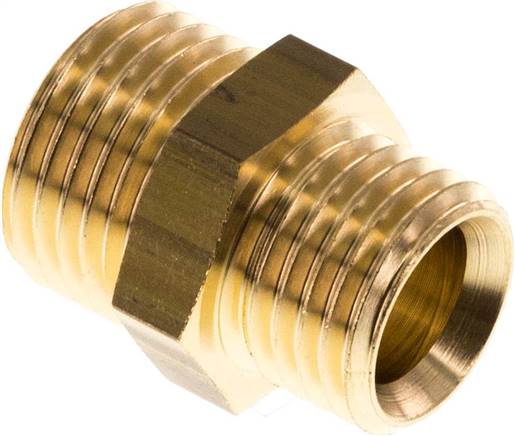

Doppelnippel M 5-M 3, Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeM 5Gewinde-1M 3PN (bar)16SW (mm)8Gewicht2.2 g / Stk.

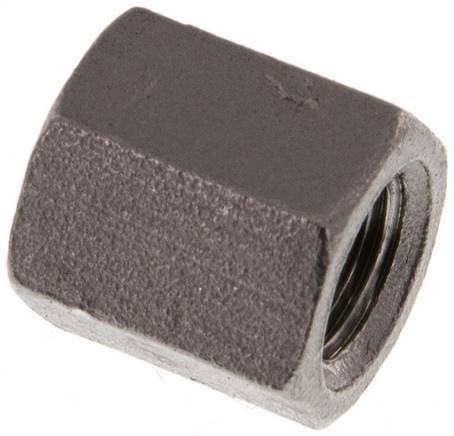

Verschlussstopfen Außenvkt. R 3/8", 1.4408
VS38VKES Verschlussstopfen Außenvkt. R 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/8"PN (bar)16Gewicht19 g / Stk.

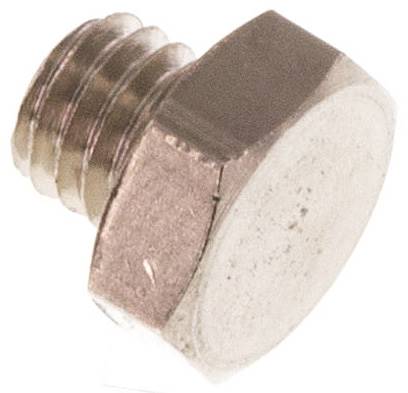

Verschlussstopfen Außenskt. G 3/4", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"PN (bar)16SW (mm)30Gewicht45 g / Stk.
Aufschraub-Schlauchtülle G 1/8"-6 (1/4")mm, Messing
AST186MS Aufschraub-Schlauchtülle G 1/8"-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)12PN (bar)16Gewicht7.8 g / Stk.
Doppelnippel G 3/8"-G 1/4", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Gewinde-1G 1/4"PN (bar)16SW (mm)19Gewicht20 g / Stk.

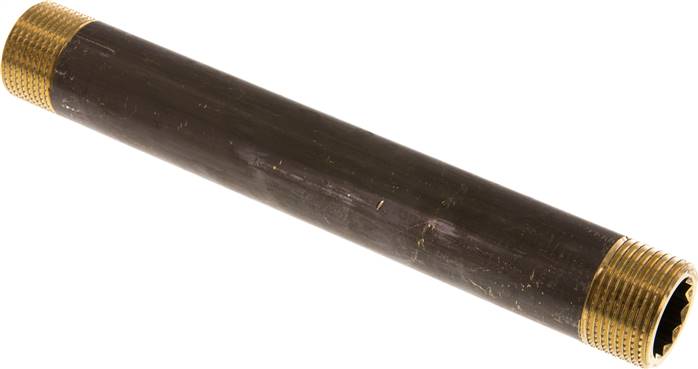

Rohrdoppelnippel G 3/4"-180mm, Messing
RONI34/180MS Rohrdoppelnippel G 3/4"-180mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)180Betriebsdruck (bar)16Gewicht400 g / Stk.
Aufschraub-Schlauchtülle G 1/2"-13 (1/2")mm, Messing vernickelt
AST1213MSV Aufschraub-Schlauchtülle G 1/2"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24PN (bar)16Gewicht39 g / Stk.

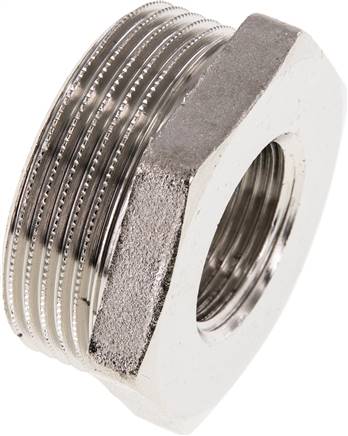

Reduziernippel G 1-1/4"(AG)-G 3/4"(IG), Messing
Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1-1/4"Gewinde innenG 3/4"PN (bar)16L (mm)7SW (mm)42Gewicht125 g / Stk.

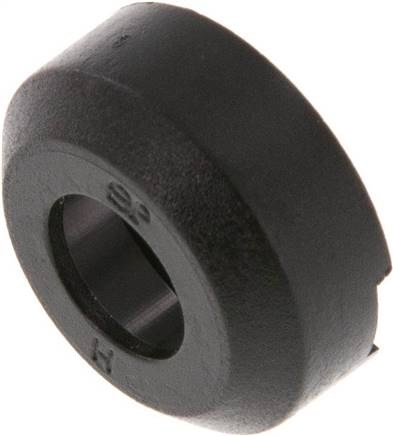

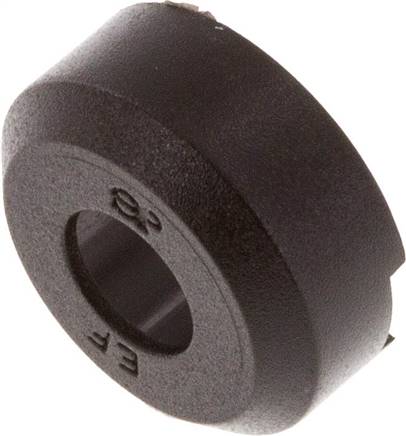

Schutzkappe für 8mm Steckanschlüsse, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)8Betriebsdruck (bar)-0,95 bis 16Gewicht0.8 g / Stk.
Verschlussverschraubung für Rohre 8 S (M16x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht27 g / Stk.
Doppelnippel G 3/4"-G 3/8", Messing/Rotguss
Weitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 3/4"Gewinde-1G 3/8"PN (bar)16SW (mm)32Gewicht90 g / Stk.
Verschraubung kon. dichtend, Rp 1/8"/R 1/8" (IG/AG), Edelstahl
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1/8"Gewinde außenR 1/8"PN (bar)16Gewicht65 g / Stk.

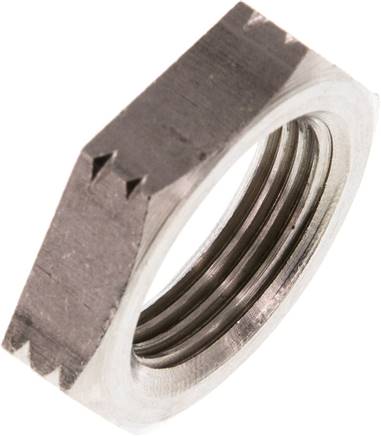

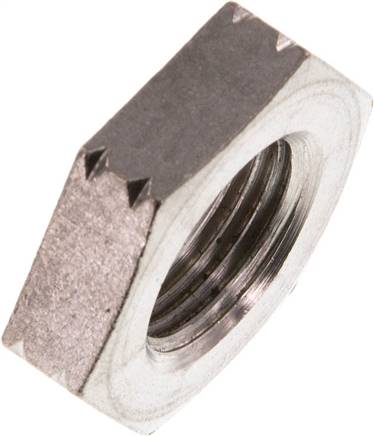

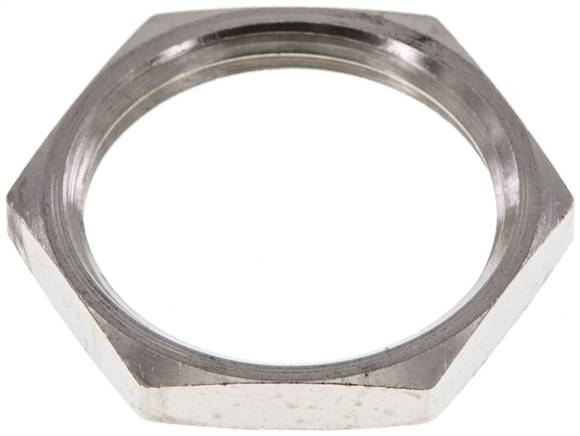

Gegenmutter Rp 3/4", V4A
Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 3/4"SW (mm)36Gewicht44 g / Stk.
Doppelnippel G 3/8"-G 3/8", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Gewinde-1G 3/8"PN (bar)16SW (mm)19Gewicht23 g / Stk.

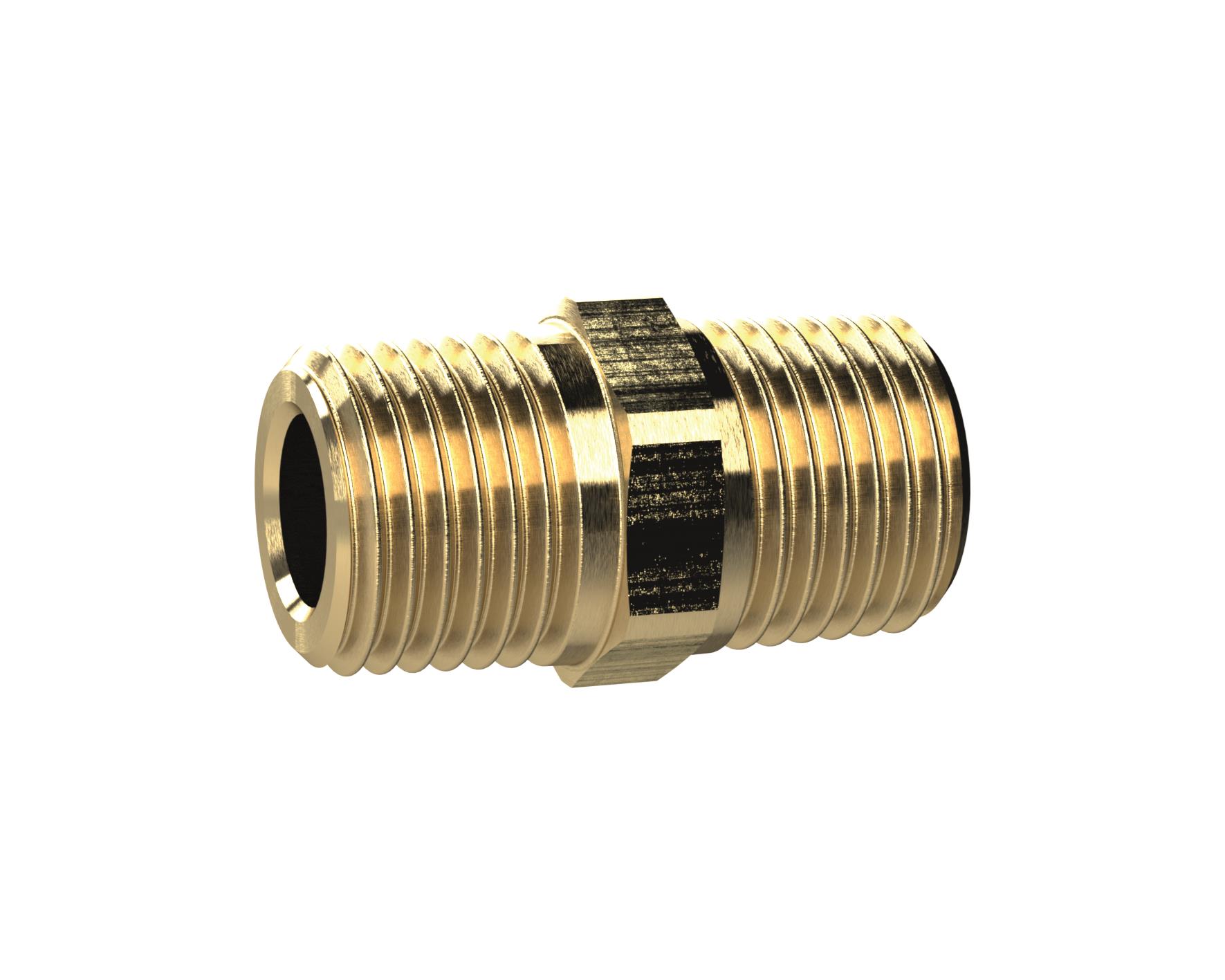

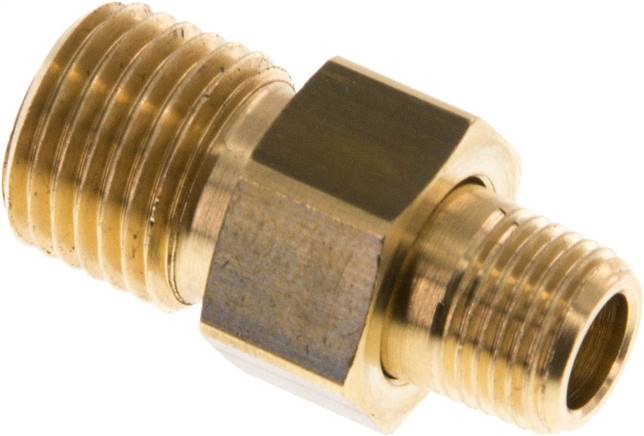

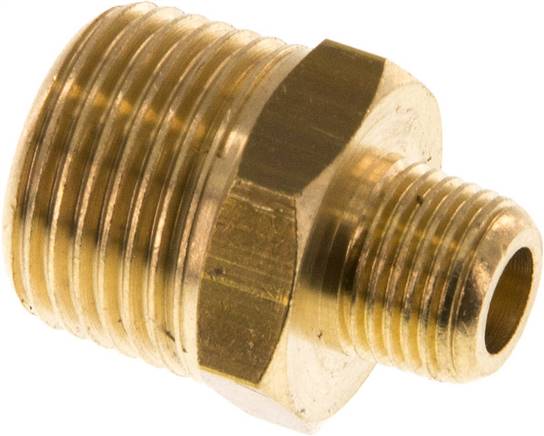

Doppelnippel R 3/8"-R 1/8", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Gewinde-1R 1/8"PN (bar)16SW (mm)17Gewicht17 g / Stk.
Reduziernippel R 2"(AG)-Rp 1"(IG), 1.4408
RN2010KES Reduziernippel R 2"(AG)-Rp 1"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 2"Gewinde innenRp 1"PN (bar)16Gewicht310 g / Stk.

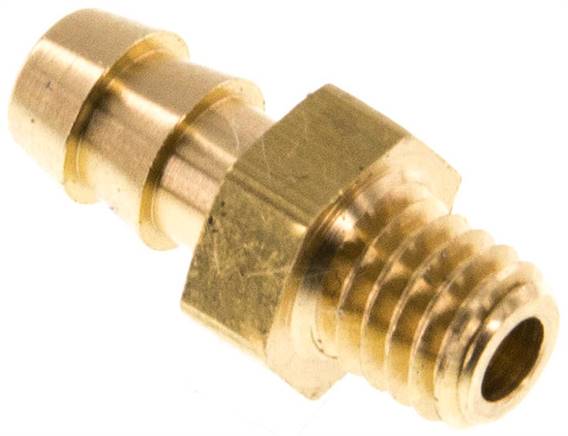

Gewindetülle G 1/8"-9 (3/8")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)40Gewicht13 g / Stk.
Reduziernippel R 2"(AG)-Rp 1-1/2"(IG), 1.4408
RN20112KES Reduziernippel R 2"(AG)-Rp 1-1/2"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 2"Gewinde innenRp 1-1/2"PN (bar)16Gewicht230 g / Stk.
Gewindetülle ohne Bund R 1-1/2"-50 (2")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1-1/2"Schlauch Ø innen (mm)50 (2)L (mm)100Gewicht290 g / Stk.
L-Gewindetülle G 3/8"-6 (1/4")mm, Kunststoffdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungKunststoffdichtungGewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-10 bis +70Gewicht60 g / Stk.
Aufschraub-Schlauchtülle G 1/2"-8 (5/16")mm, 1.4571
AST128ES Aufschraub-Schlauchtülle G 1/2"-8 (5/16")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)40Gewicht33 g / Stk.
Aufschraub-Schlauchtülle G 1-1/2"-38 (1-1/2")mm, Messing
AST11238MS Aufschraub-Schlauchtülle G 1-1/2"-38 (1-1/2")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)52PN (bar)16Gewicht160 g / Stk.
Schlauchtülle, DIN EN 14423 G 1-1/4"-32x48mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESErsatzdichtungenSTD DR 114Gewicht390 g / Stk.

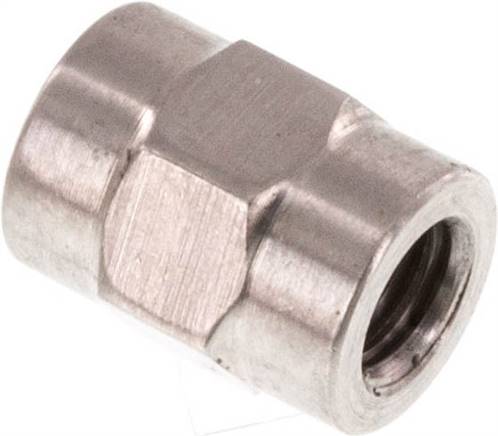

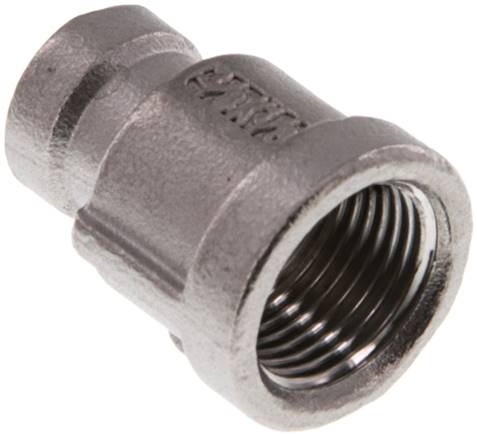

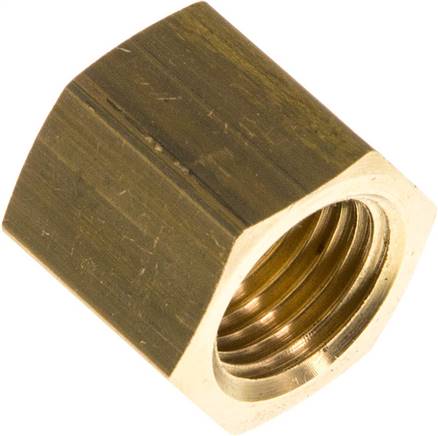

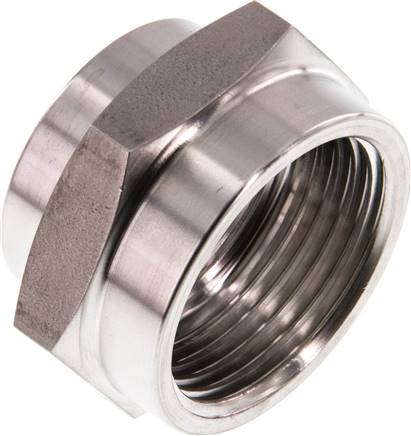

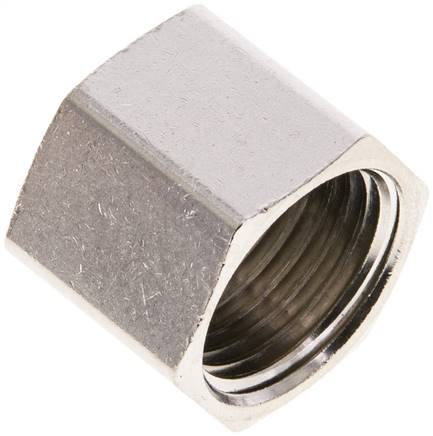

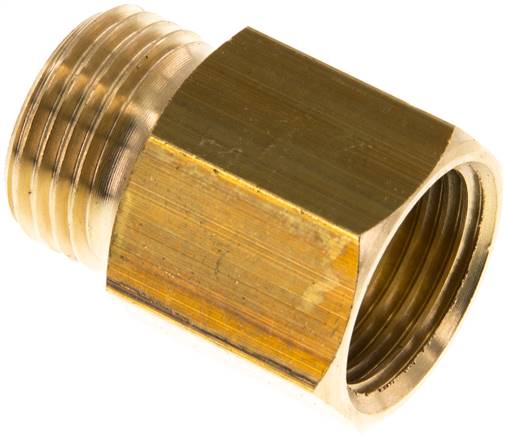

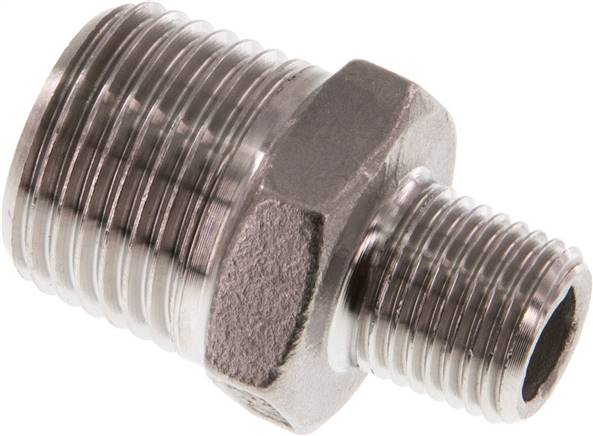

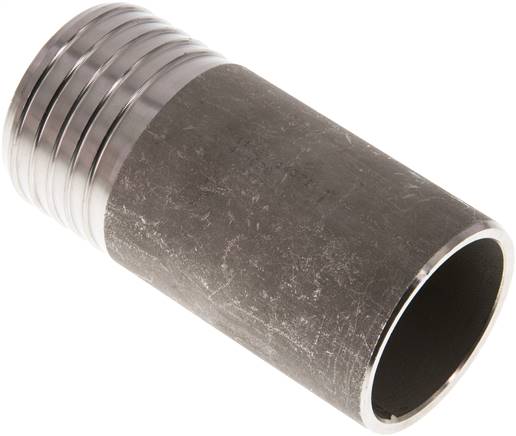

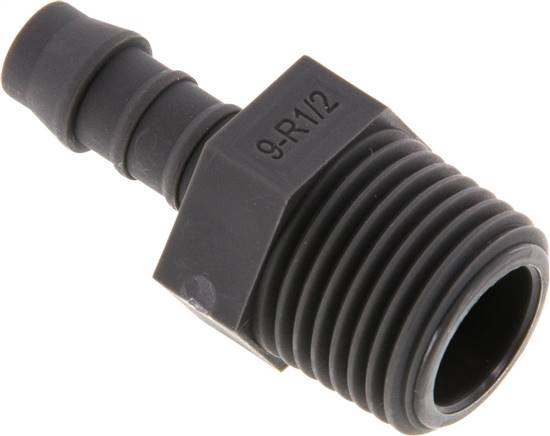

Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
