Überwurfmutter Messing, G 3/4", 19 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 3/4"für Schlauchtülle (mm)19L (mm)13,5SW (mm)30Gewicht34 g / Stk.
Reduziernippel G 1/4"(AG)-G 3/8"(IG), 1.4571
RN1438ES Reduziernippel G 1/4"(AG)-G 3/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/4"Gewinde innenG 3/8"PN (bar)40L (mm)20SW (mm)19Gewicht28 g / Stk.
Verschlussstopfen Außenskt. G 1", V4A
VS10ABES Verschlussstopfen Außenskt. G 1", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1"PN (bar)40SW (mm)27Gewicht200 g / Stk.
Rohrdoppelnippel G 1-1/2"-80mm, Messing
RONI112/80MS Rohrdoppelnippel G 1-1/2"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)80Betriebsdruck (bar)16Gewicht320 g / Stk.
Schlauchtülle, EN14420-5 G 3/4"-19 (3/4")mm, 1.4408
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Zubehör SchlauchklemmenSSA 33ErsatzdichtungenSTTW DR 34 PTFETemperaturbereich (°C)-30 bis +300Gewicht90 g / Stk.
Anschweißmuffe Rp 1/8"-8mm, 1.4571 (DIN2986-halb)
Weitere Eigenschaften:Werkstoff1.4571BaulängehalbL (mm)8D (mm)15,0GewindeRp 1/8"Gewicht7 g / Stk.
Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, Messing vernickelt
AST189MSV Aufschraub-Schlauchtülle G 1/8"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)16Gewicht15 g / Stk.
Gewindeverlängerung G 1/4"-18mm, 1.4571
RN1414ES Gewindeverlängerung G 1/4"-18mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 1/4"Gewinde innenG 1/4"L (mm)18PN (bar)40SW (mm)17Gewicht26 g / Stk.
Rohrdoppelnippel G 1"-150mm, Messing
RONI10/150MS Rohrdoppelnippel G 1"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)150Betriebsdruck (bar)16Gewicht470 g / Stk.
Gewindetülle G 1/8"-8 (5/16")mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)16Gewicht13 g / Stk.
Schlauchtülle, EN14420-5 G 2"-50 (2")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 2"Schlauch Ø innen (mm)50 (2)Zubehör SchlauchklemmenSSA 67 / SSA 71ErsatzdichtungenSTTW DR 20Temperaturbereich (°C)-40 bis +80Gewicht390 g / Stk.
Verschlussstopfen Innenskt. M 10x1 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 10x1 (konisch)PN (bar)16Gewicht3.6 g / Stk.
Rundmuffe G 1/2"-G 1/2", Messing
Technische Daten Werkstoff Messing Gewinde G 1/2" Gewinde G 1/2" PN [bar] 16 Gewicht 47 g / Stk GTIN 4050571509569 Zollwarennummer 74122000 RoHS konform Ja

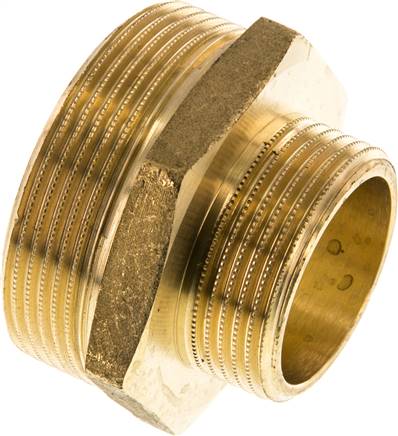

Doppelnippel G 2"-G 1-1/4", Messing/Rotguss
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 2"Gewinde-1G 1-1/4"PN (bar)16SW (mm)60Gewicht260 g / Stk.
Aufschraub-Schlauchtülle,Sicherungsbund G 1-1/4"-25 (1")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/4"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)36DN (mm)20Gewicht330 g / Stk.
Rundmuffe G 1/2"-G 3/8", Messing
MUR1238MS Rundmuffe G 1/2"-G 3/8", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Gewinde-1G 3/8"PN (bar)16Gewicht43 g / Stk.
Gewindetülle G 1/8"-8 (5/16")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht10 g / Stk.
Anschweißmuffe Rp 1/2"-15mm, ST 37-2 (DIN2986-halb)
Weitere Eigenschaften: Werkstoff ST 37-2 Baulänge halb L (mm) 15 D (mm) 26,6 Gewinde Rp 1/2" Gewicht 28 g / Stk.
Gewindetülle m. Linksgewinde G 3/8" LH-6 (1/4")mm, Messing
GT386MSLH Gewindetülle m. Linksgewinde G 3/8" LH-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)6 (1/4)SW (mm)19Gewicht21 g / Stk.
Verschraubung flach dichtend Rp 1/4" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/4"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht70 g / Stk.
T-Gewindetülle R 1/4"-9 (3/8")mm, PA 6
Temperaturbereich:0°C bis +90°CWeitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)Gewicht5.4 g / Stk.
Verschlussstopfen ohne Mutter /14 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (schwer)14 Spassende Überwurfmutter (schwer)M 14 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht30 g / Stk.
Doppelnippel R 1/8"-R 1/8", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/8"Gewinde-1R 1/8"PN (bar)16SW (mm)12Gewicht7.7 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
