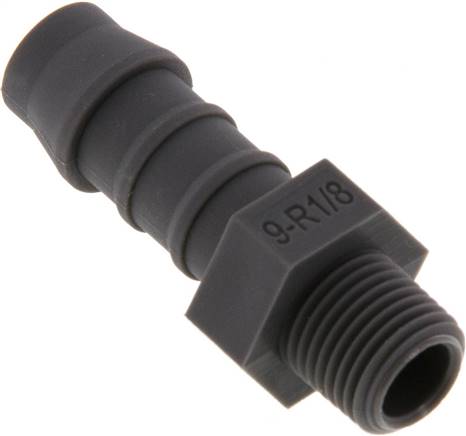

GT189K Gewindetülle R 1/8"-9 (3/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht2.2 g / Stk.

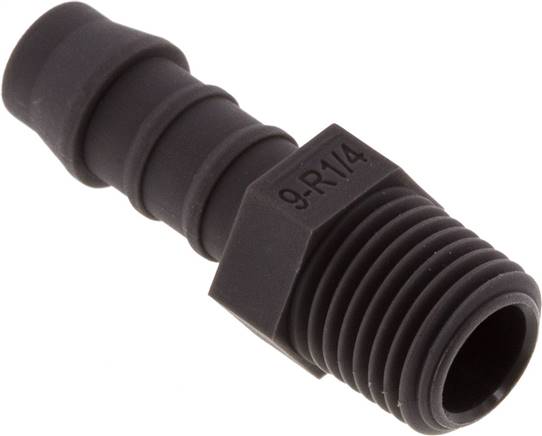

GT149K Gewindetülle R 1/4"-9 (3/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)14PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht2.7 g / Stk.

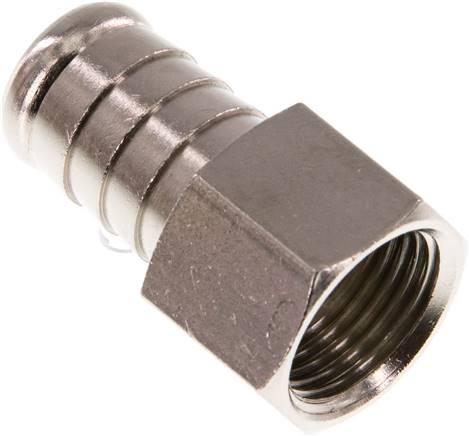

AST3813MSV Aufschraub-Schlauchtülle G 3/8"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)16Gewicht23 g / Stk.

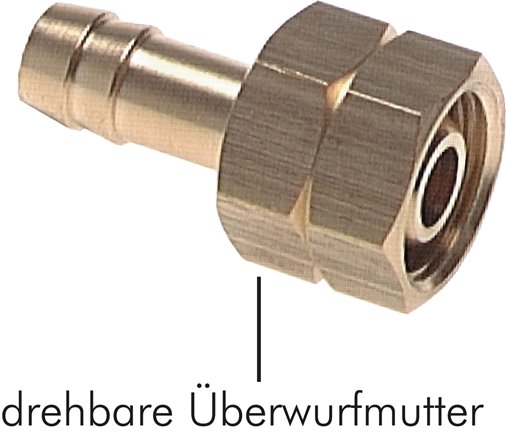

ST389MSLH Schlauchtülle, m.Mutter(links) G 3/8" LH-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8 LHSchlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)19Gewicht30 g / Stk.

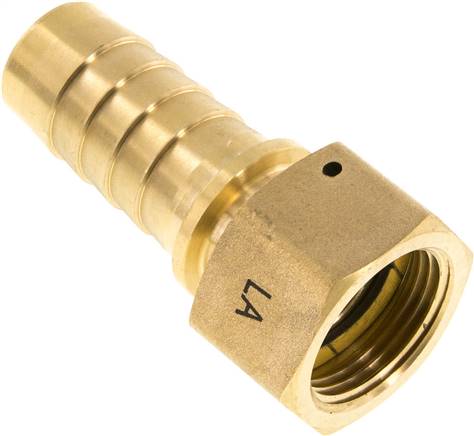

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESErsatzdichtungenSTD DR 10Gewicht290 g / Stk.

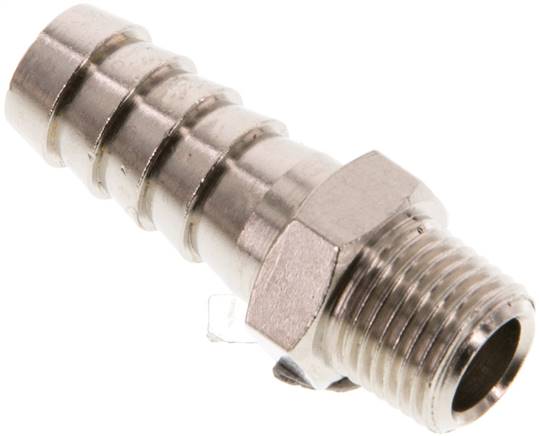

GT189KMSV Gewindetülle R 1/8"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/8"Schlauch Ø innen (mm)9 (3/8)SW (mm)12PN (bar)16Gewicht11 g / Stk.

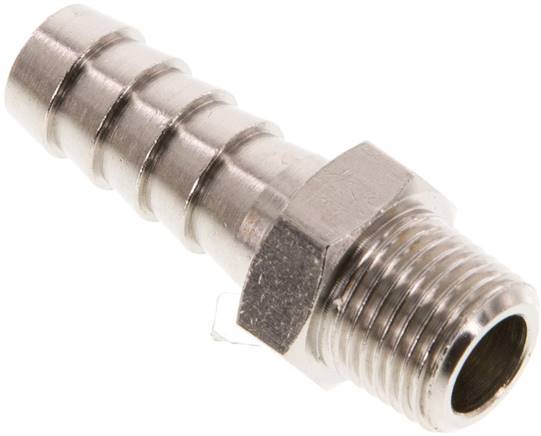

GT188KMSV Gewindetülle R 1/8"-8 (5/16")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)12PN (bar)16Gewicht9.9 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 8x0,75PN (bar)16Gewicht2.3 g / Stk.

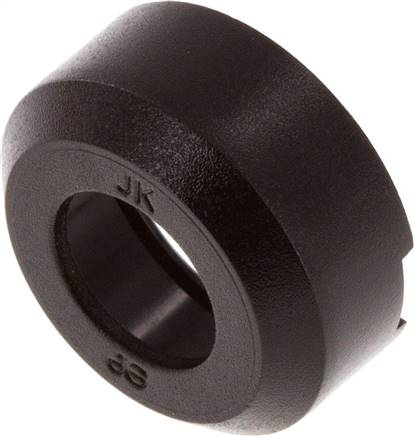

Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)10Betriebsdruck (bar)-0,95 bis 16Gewicht1.1 g / Stk.

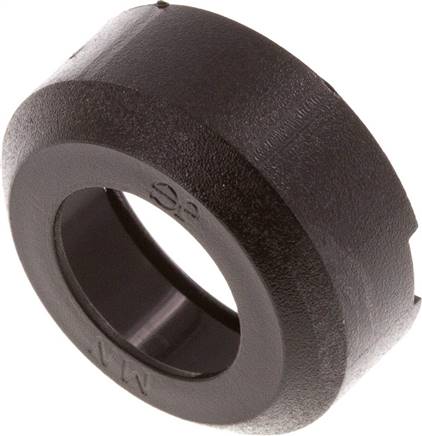

Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:D (mm)12Betriebsdruck (bar)-0,95 bis 10Gewicht1.3 g / Stk.

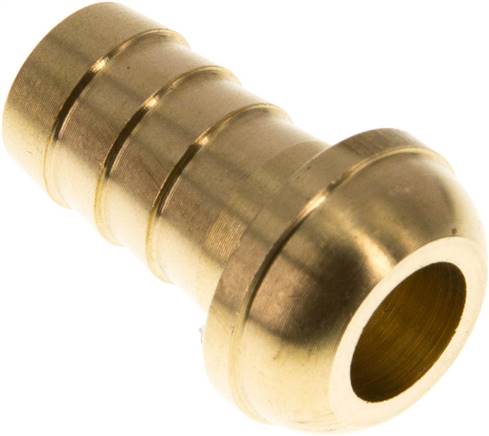

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)13 (1/2)ÜberwurfmutterUM 34-13 MSGewinde (G)G 3/4"L (mm)13,5SW (mm)30Gewicht26 g / Stk.

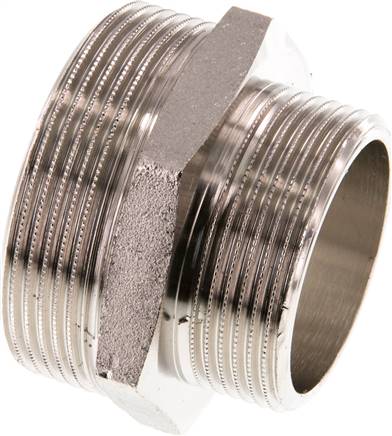

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"Gewinde-1G 1-1/2"PN (bar)16SW (mm)60Gewicht260 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen6 S (M14x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht17 g / Stk.

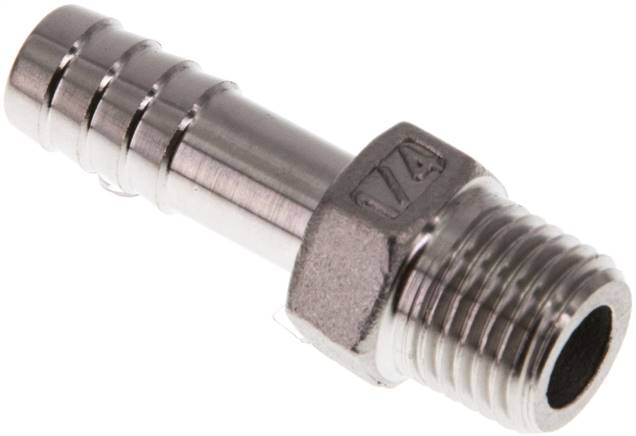

GT149KES Gewindetülle R 1/4"-9 (3/8")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1/4"Schlauch Ø innen (mm)9 (3/8)SW (mm)15PN (bar)16Gewicht22 g / Stk.

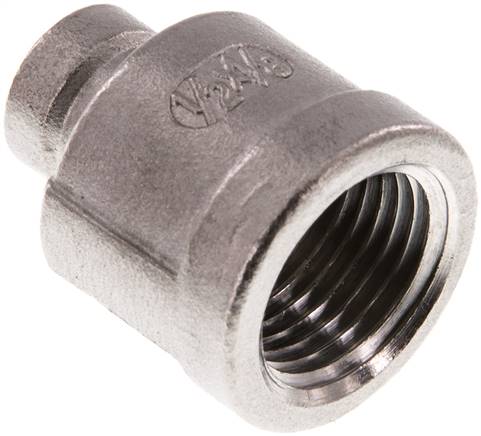

MUR1218ES Rundmuffe Rp 1/2"-Rp 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"Gewinde-1Rp 1/8"PN (bar)16Gewicht55 g / Stk.

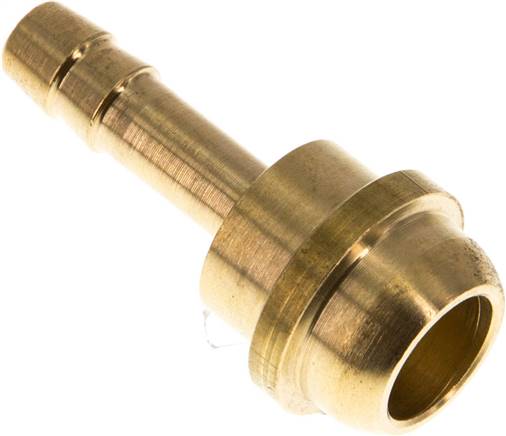

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 12 MSGewinde (G)G 1/2"Überwurfmutter 16mmUM 12 MS KGewinde (G)-1G 1/2"Überwurfmutter mit LinksgewindeUM 12 MS LHGewinde (G)-2G 1/2 LHL (mm)19,5SW (mm)24Gewicht18 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht12 g / Stk.
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 3/8"Schlauch Ø innen (mm)10AusführunggeradeErsatzdichtungen (NBR)ST 38 DIGewicht25 g / Stk.

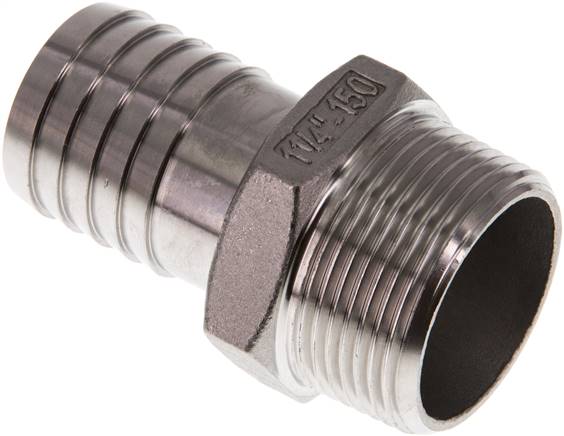

GT11432KES Gewindetülle R 1-1/4"-32 (1-1/4")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/4"Schlauch Ø innen (mm)32 (1-1/4)PN (bar)16Gewicht220 g / Stk.

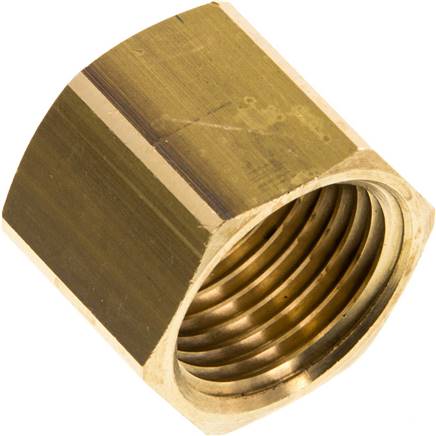

Weitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)20,5SW (mm)24Gewicht33 g / Stk.

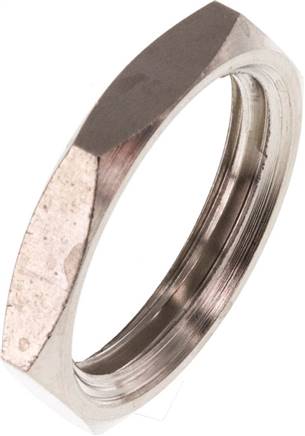

Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"SW (mm)24Gewicht8.4 g / Stk.

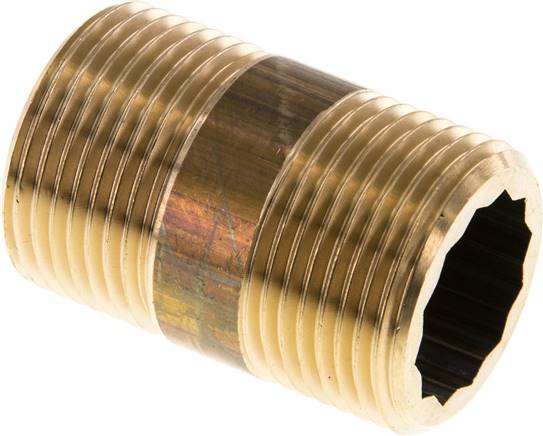

RONI34/40MS Rohrdoppelnippel G 3/4"-40mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)40Betriebsdruck (bar)16Gewicht80 g / Stk.

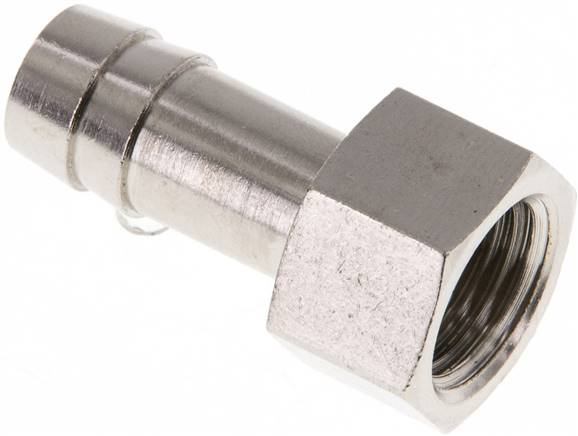

AST1410MSV Aufschraub-Schlauchtülle G 1/4"-10mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)10SW (mm)17PN (bar)16Gewicht19 g / Stk.

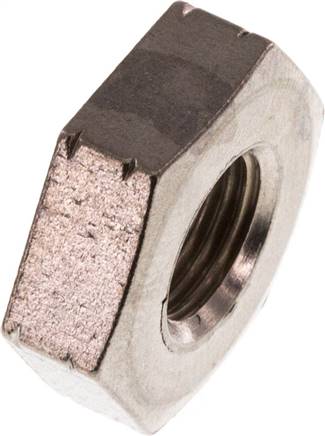

Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffV4AGewindeRp 1/8"SW (mm)19Gewicht12 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
