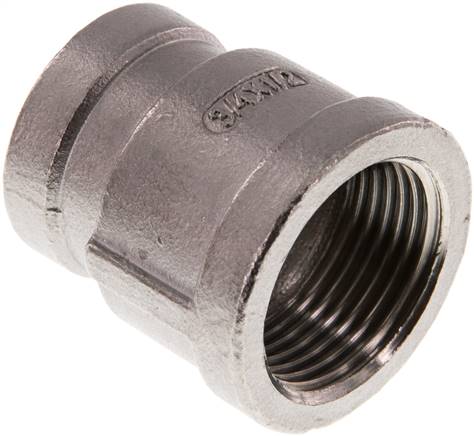

MUR3412ES Rundmuffe Rp 3/4"-Rp 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/4"Gewinde-1Rp 1/2"PN (bar)16Gewicht80 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1/8"Gewinde außenR 1/8"PN (bar)16Gewicht65 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 8x0,75 (konisch)PN (bar)16Gewicht2.5 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1"PN (bar)16Gewicht300 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (schwer)14 Spassende Überwurfmutter (schwer)M 14 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht30 g / Stk.

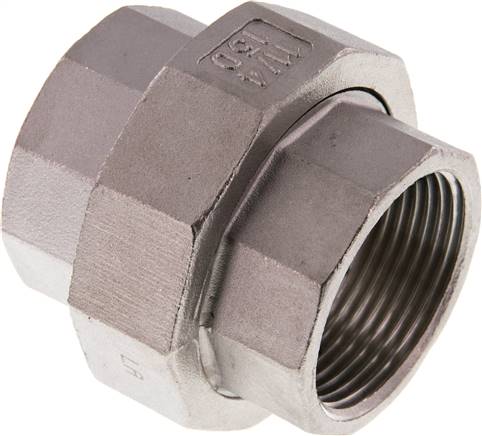

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"PN (bar)16Gewicht420 g / Stk.
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 3/4"Schlauch Ø innen (mm)10AusführungWinkel 90°Ersatzdichtungen (NBR)ST 34 DIGewicht60 g / Stk.

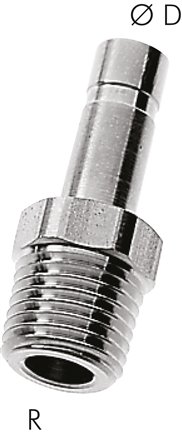

Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe Edelstahl (NPT)RNPT 1/4"D (mm)8Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht16 g / Stk.

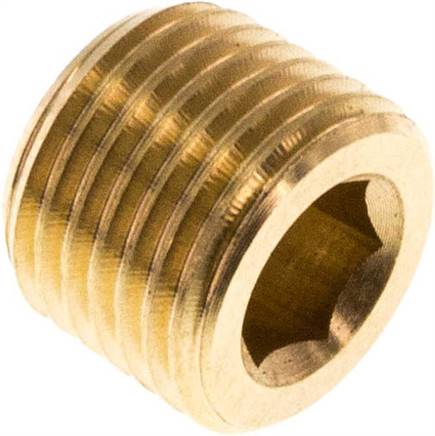

*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 10x1 (konisch)PN (bar)16Gewicht3.6 g / Stk.

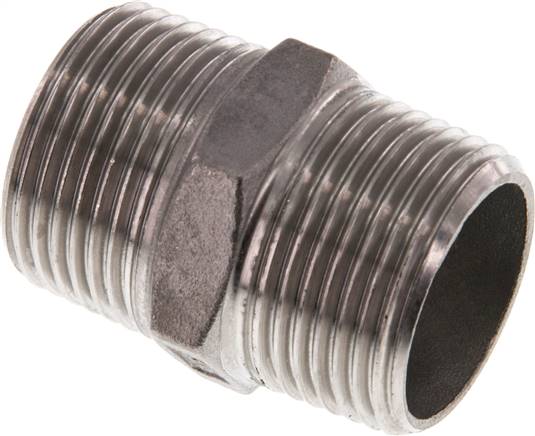

DN1010KES Doppelnippel R 1"-R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"Gewinde-1R 1"PN (bar)16SW (mm)36Gewicht105 g / Stk.

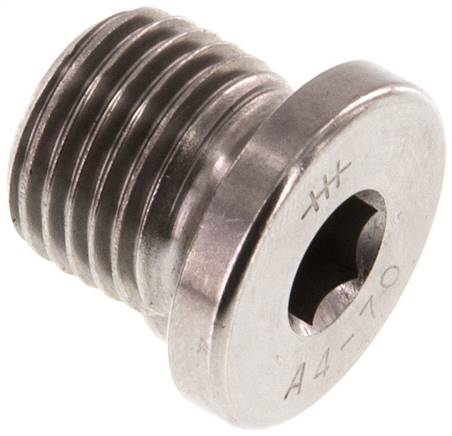

VS14ES Verschlussstopfen Innenskt. G 1/4", V4AWeitere Eigenschaften:WerkstoffV4AO-RingohneGewindeG 1/4"PN (bar)40Gewicht15 g / Stk.

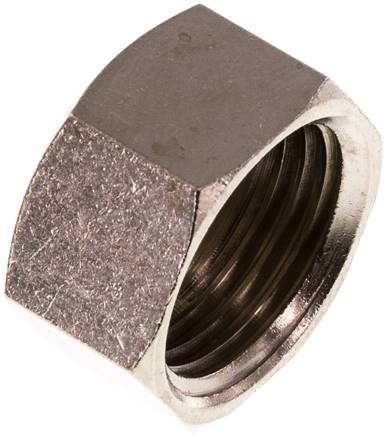

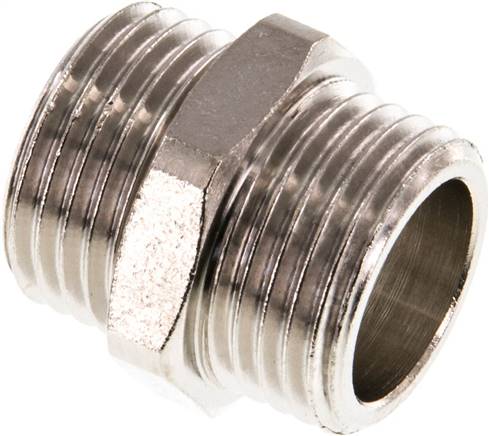

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Gewinde-1G 1/2"PN (bar)16SW (mm)24Gewicht35 g / Stk.
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeM 5Gewinde-1M 3PN (bar)16SW (mm)8Gewicht2.2 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24PN (bar)16Gewicht44 g / Stk.
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"PN (bar)16Gewicht28 g / Stk.

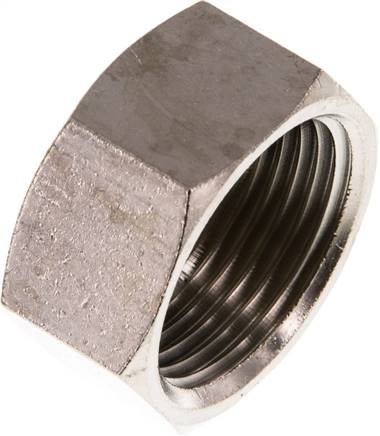

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"PN (bar)16Gewicht44 g / Stk.
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 3/4"PN (bar)40SW (mm)36Gewicht170 g / Stk.

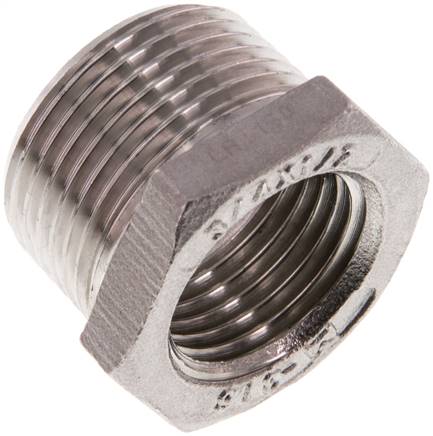

RN3412KES Reduziernippel R 3/4"(AG)-Rp 1/2"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 3/4"Gewinde innenRp 1/2"PN (bar)16Gewicht38 g / Stk.
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Gewinde-1G 3/8"PN (bar)40SW (mm)24Gewicht44 g / Stk.

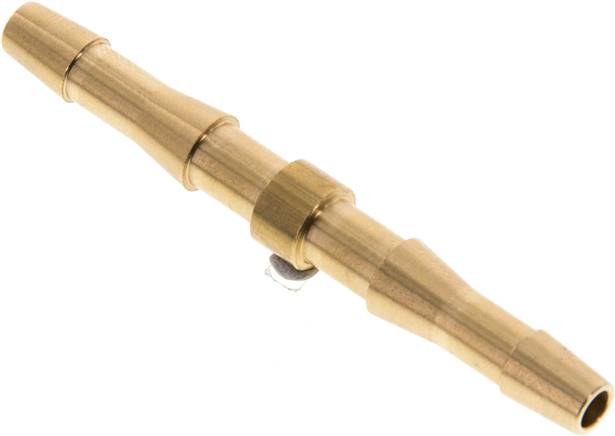

Weitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)5Schlauch 2 Ø innen (mm)5Gewicht4.1 g / Stk.
*Betriebsdruck ca. 2 bar, da aus verzinktem Blech hergestelltWeitere Eigenschaften:WerkstoffMessingSchlauch 1 Ø innen (mm)6 (1/4)Schlauch 2 Ø innen (mm)6 (1/4)Gewicht6.1 g / Stk.

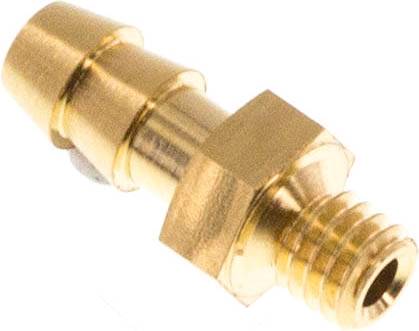

Montage:Schlauch bis zum Anschlag aufschieben. Demontage: Schlauch aufschneiden.Weitere Eigenschaften:WerkstoffMessingGewindeM 3Schlauch Ø innen (mm)3SW (mm)4,5Gewicht0.7 g / Stk.

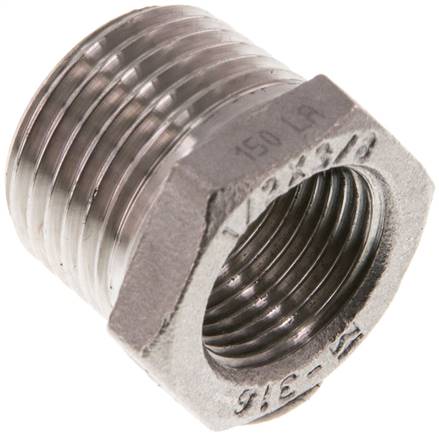

RN1238KES Reduziernippel R 1/2"(AG)-Rp 3/8"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1/2"Gewinde innenRp 3/8"PN (bar)16Gewicht23 g / Stk.

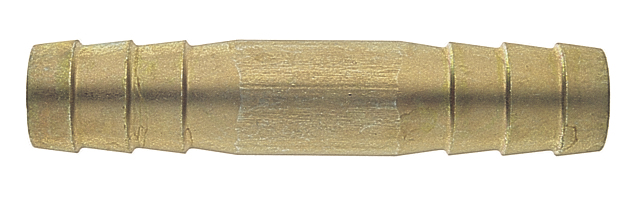

Messing Schlauchverbindungsrohr Messing Technische Daten Inhalt 1 für Schlauch-Durchmesser 9 mm innen mm
