Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen8 S (M16x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht27 g / Stk.

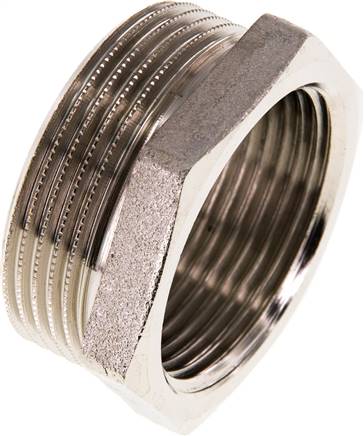

RN112114MSV Reduziernippel G 1-1/2"(AG)-G 1-1/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/2"Gewinde innenG 1-1/4"PN (bar)16L (mm)8SW (mm)50Gewicht105 g / Stk.

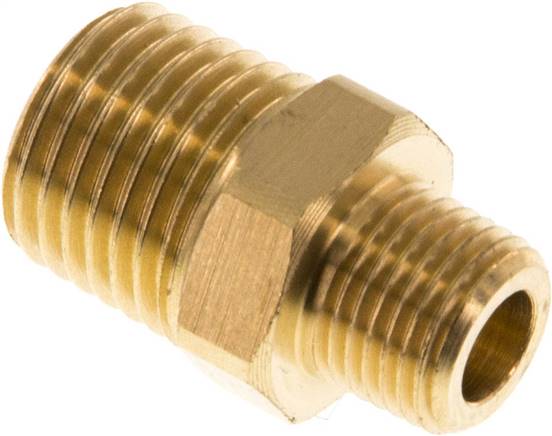

DN1418KMS Doppelnippel R 1/4"-R 1/8", Messing/RotgussWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeR 1/4"Gewinde-1R 1/8"PN (bar)16SW (mm)14Gewicht13 g / Stk.

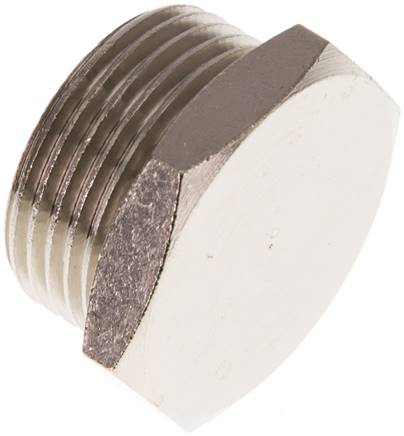

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/4"PN (bar)16SW (mm)30Gewicht45 g / Stk.

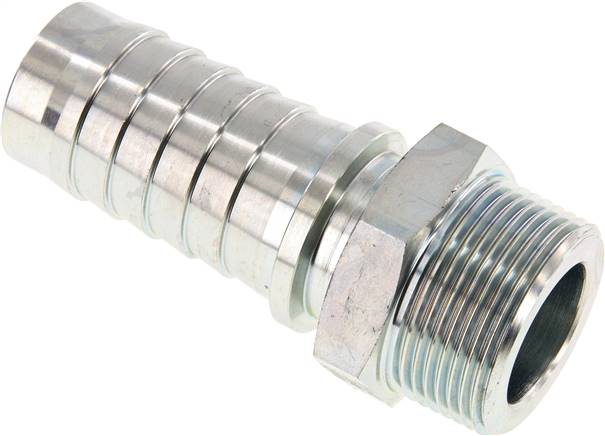

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 1-1/4"Schlauch Ø innen x außen (mm)32x48Klemmschalen MessingSSA 48 HD MSKlemmschalen 1.4401SSA 48 HD ESGewicht400 g / Stk.

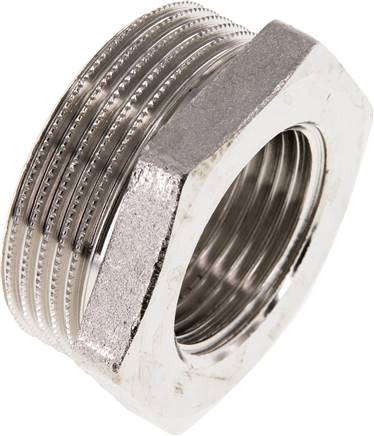

RN11210MSV Reduziernippel G 1-1/2"(AG)-G 1"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1-1/2"Gewinde innenG 1"PN (bar)16L (mm)8SW (mm)50Gewicht185 g / Stk.
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)10AusführungWinkel 90°Ersatzdichtungen (NBR)ST 12 DIGewicht47 g / Stk.

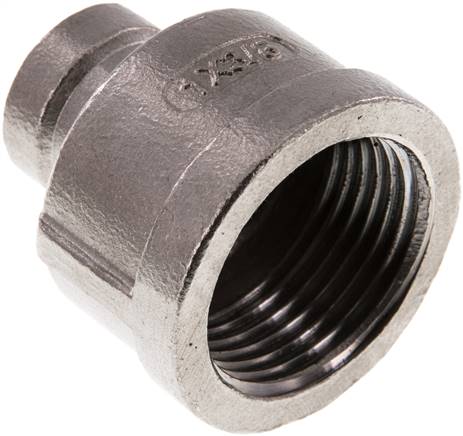

MUR1038ES Rundmuffe Rp 1"-Rp 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1"Gewinde-1Rp 3/8"PN (bar)16Gewicht110 g / Stk.

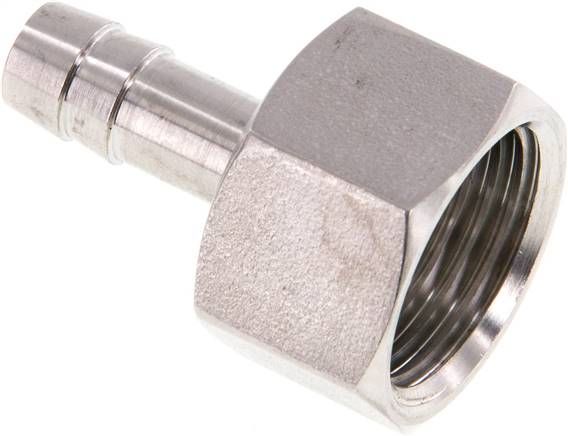

AST128ES Aufschraub-Schlauchtülle G 1/2"-8 (5/16")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)40Gewicht33 g / Stk.

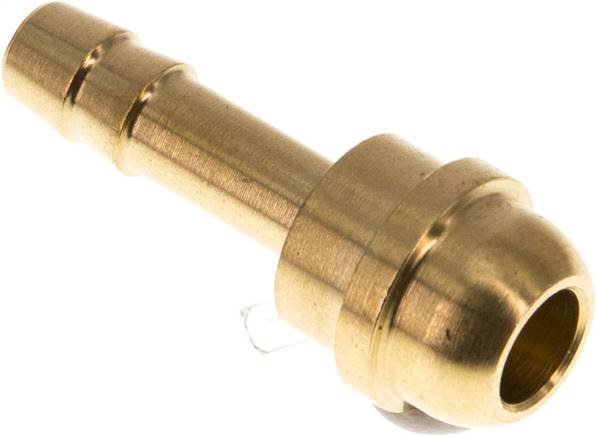

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 38 MSGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 MS LHGewinde (G)-1G 3/8 LHL (mm)14,5SW (mm)19Gewicht13 g / Stk.

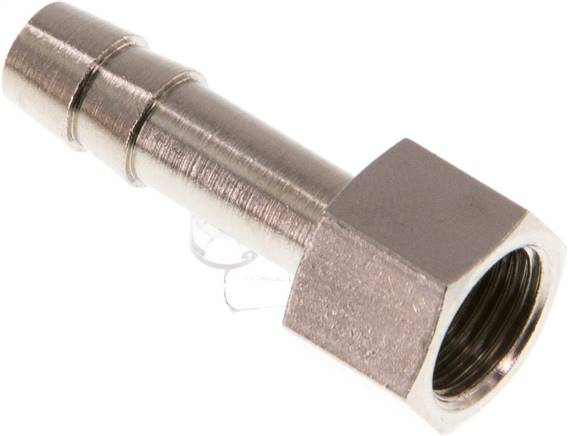

AST186MSV Aufschraub-Schlauchtülle G 1/8"-6 (1/4")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)12PN (bar)16Gewicht7.8 g / Stk.

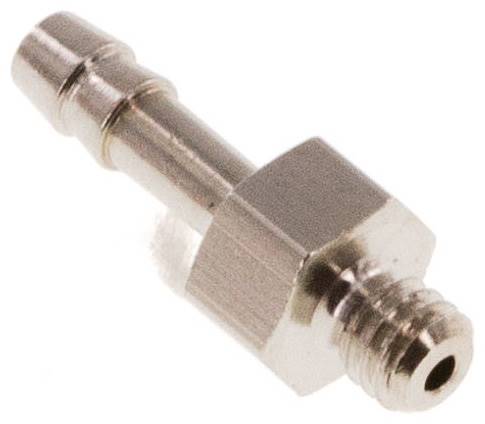

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 3Schlauch Ø innen (mm)2SW (mm)5PN (bar)16Gewicht0.6 g / Stk.

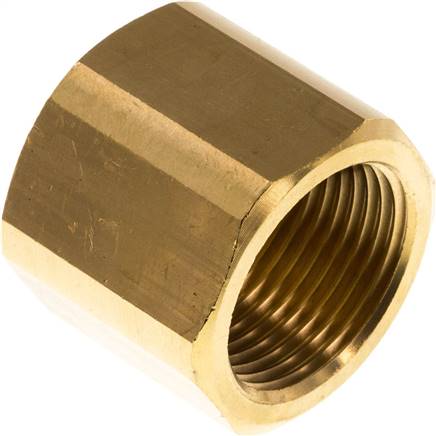

MU34-M14MS Muffe G 3/4"-M 14x1,5, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"Gewinde-1M 14x1,5L (mm)28SW (mm)32Gewicht115 g / Stk.

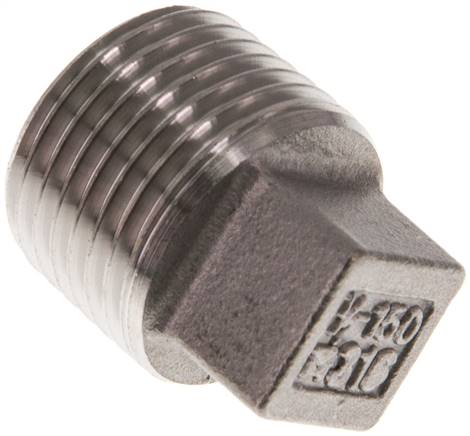

VS12VKES Verschlussstopfen Außenvkt. R 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1/2"PN (bar)16Gewicht28 g / Stk.

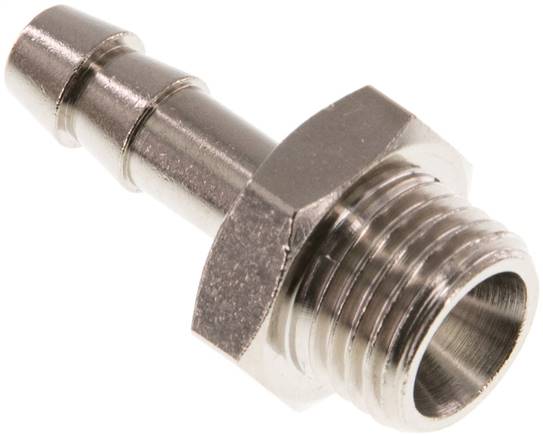

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)6 (1/4)SW (mm)17PN (bar)16Gewicht19 g / Stk.

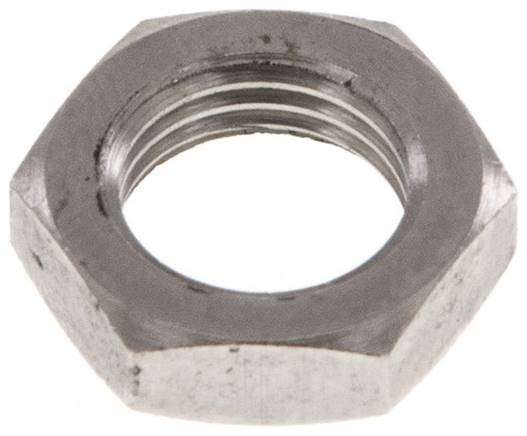

*Nutmutter nach DIN 1804Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 10x1SW (mm)13Gewicht3.2 g / Stk.

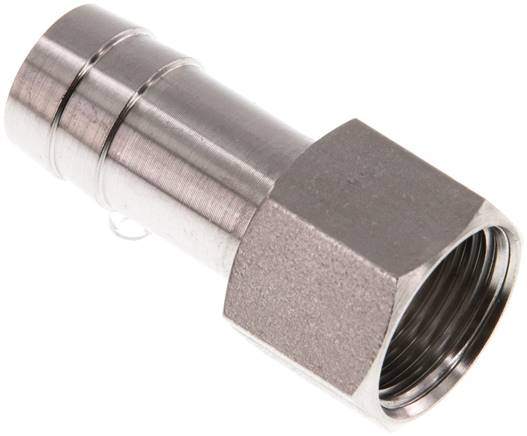

AST3813ES Aufschraub-Schlauchtülle G 3/8"-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)19PN (bar)40Gewicht24 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 10x1PN (bar)16Gewicht3.3 g / Stk.

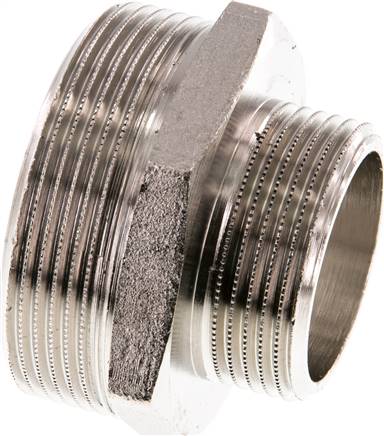

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"Gewinde-1G 1-1/4"PN (bar)16SW (mm)60Gewicht260 g / Stk.

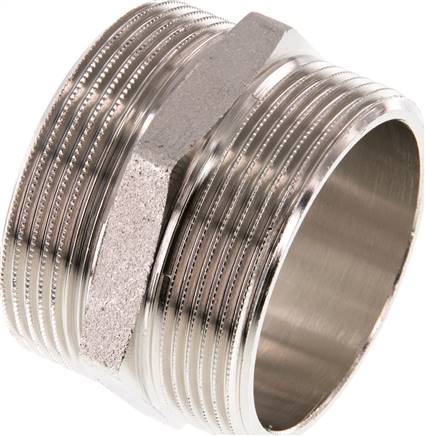

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 2"Gewinde-1G 2"PN (bar)16SW (mm)60Gewicht250 g / Stk.

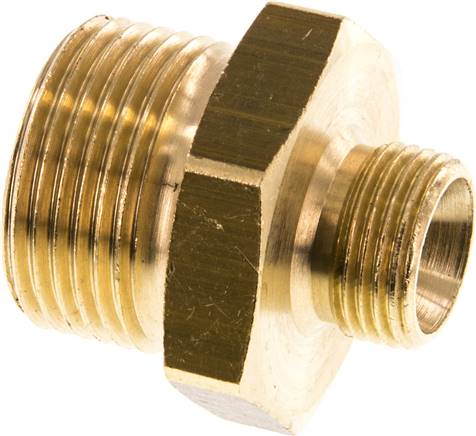

Weitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 3/4"Gewinde-1G 3/8"PN (bar)16SW (mm)32Gewicht90 g / Stk.

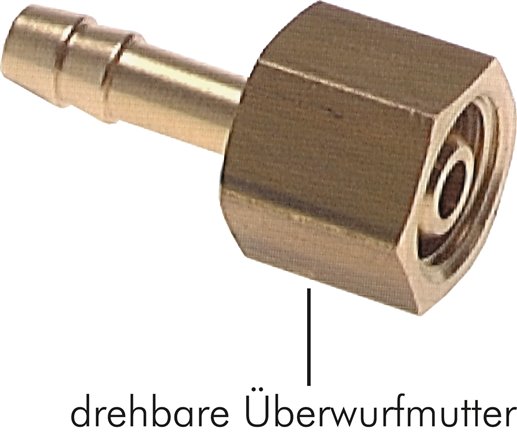

ST186MS Schlauchtülle, mit Mutter G 1/8"-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)16SW (mm)12Gewicht11 g / Stk.

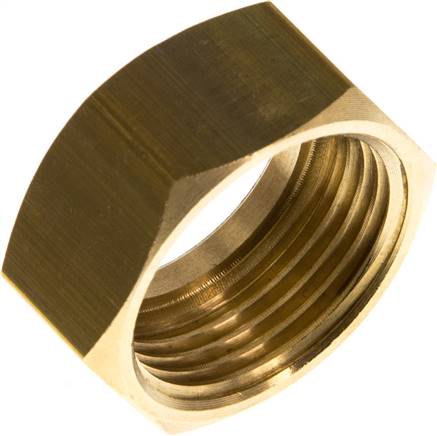

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:WerkstoffMessingGewinde (G)G 3/4"für Schlauchtülle (mm)19L (mm)13,5SW (mm)30Gewicht34 g / Stk.

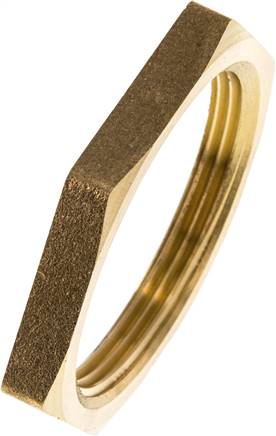

Hinweis:Ab Gewindegröße 1-1/2" werden die Muttern nach Wahl des Herstellers entweder mit 6-Kant oder 8-Kant ausgeführt.Weitere Eigenschaften:WerkstoffMessingGewindeG 2"SW (mm)70Gewicht110 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
