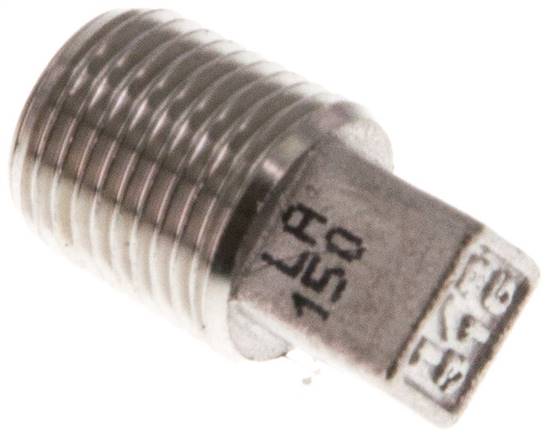

VS18VKES Verschlussstopfen Außenvkt. R 1/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1/8"PN (bar)16Gewicht8.1 g / Stk.

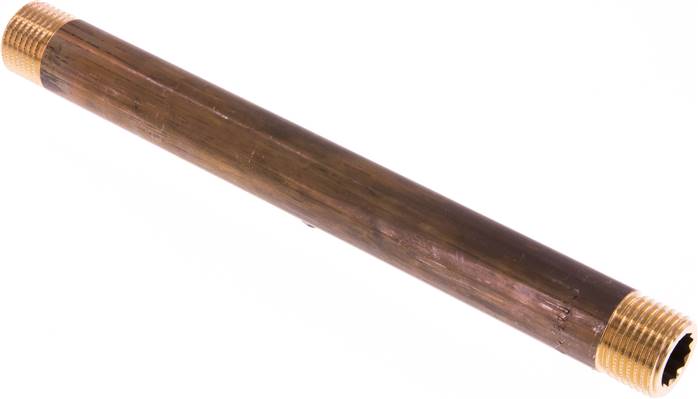

RONI12/200MS Rohrdoppelnippel G 1/2"-200mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)200Betriebsdruck (bar)16Gewicht330 g / Stk.

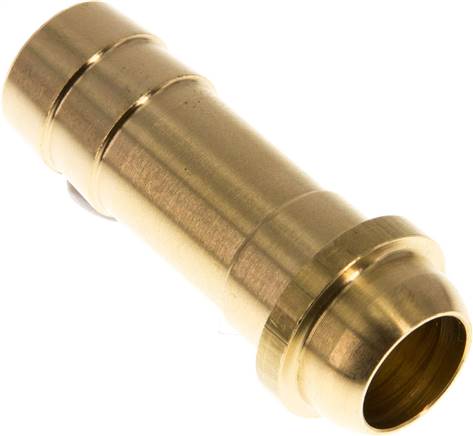

Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)13 (1/2)ÜberwurfmutterUM 12 MSGewinde (G)G 1/2"Überwurfmutter 16mmUM 12 MS KGewinde (G)-1G 1/2"Überwurfmutter mit LinksgewindeUM 12 MS LHGewinde (G)-2G 1/2 LHL (mm)19,5SW (mm)24Gewicht21 g / Stk.
ST149MSV Schlauchtülle, mit Mutter G 1/4"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)17Gewicht28 g / Stk.

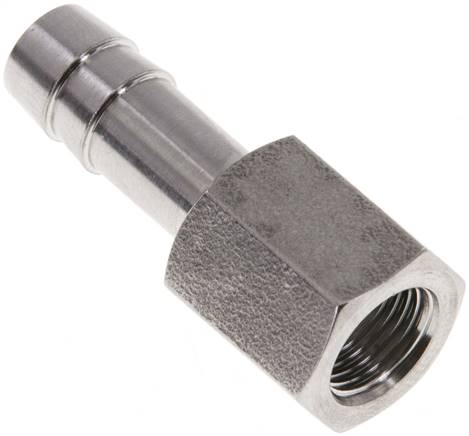

AST188ES Aufschraub-Schlauchtülle G 1/8"-8 (5/16")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)8 (5/16)SW (mm)14PN (bar)40Gewicht18 g / Stk.
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"PN (bar)40Gewicht6.5 g / Stk.
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)17,2Schlauch Ø innen (mm)16 (5/8)L (mm)70Gewicht55 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)24PN (bar)16Gewicht42 g / Stk.

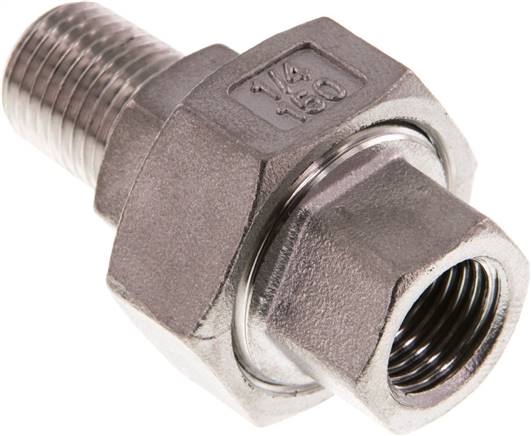

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1/4"Gewinde außenR 1/4"PN (bar)16Gewicht75 g / Stk.

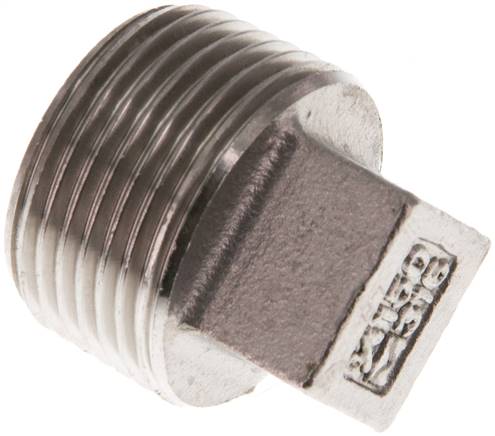

VS34VKES Verschlussstopfen Außenvkt. R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"PN (bar)16Gewicht44 g / Stk.

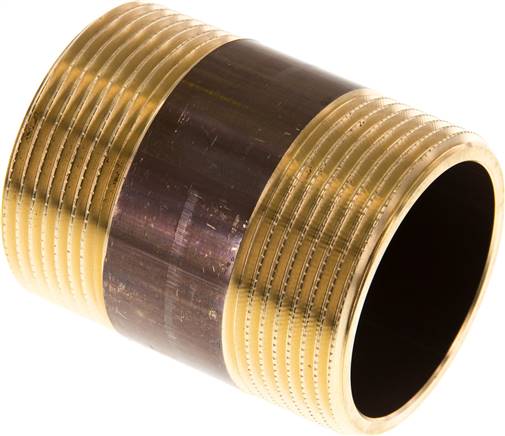

RONI112/60MS Rohrdoppelnippel G 1-1/2"-60mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"L (mm)60Betriebsdruck (bar)16Gewicht230 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 3/8"PN (bar)16Gewicht110 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/4"PN (bar)16Gewicht70 g / Stk.
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:Werkstoff1.4301GewindeR 3/4"Schlauch Ø innen x außen (mm)19x33Klemmschalen MessingSSA 33 HD MSKlemmschalen 1.4401SSA 33 HD ESGewicht170 g / Stk.

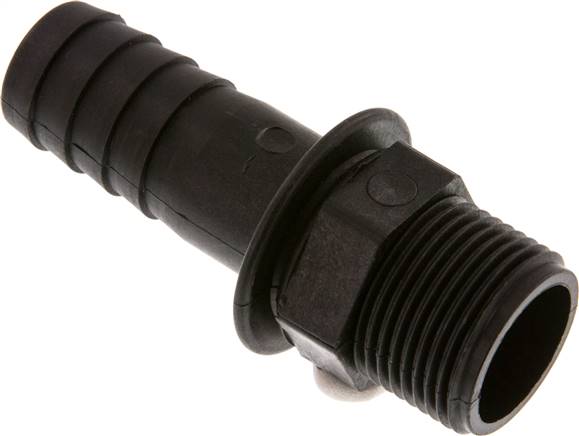

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)36PN (bar)10Gewicht28 g / Stk.

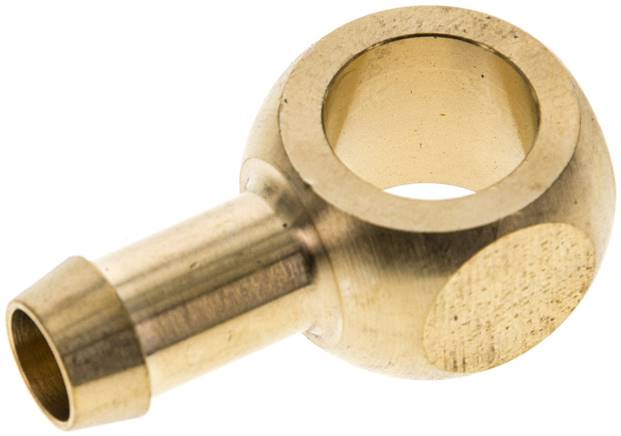

LG149MS Ringstück für L-Gewindetülle G 1/4"-9 (3/8")mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/4"Schlauch Ø innen (mm)9 (3/8)H (mm)14,5Gewicht28 g / Stk.

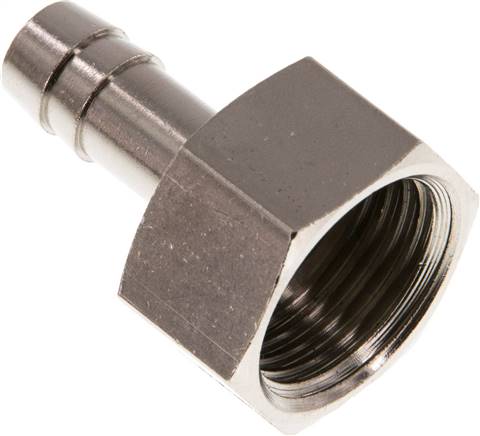

AST129MSV Aufschraub-Schlauchtülle G 1/2"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)24PN (bar)16Gewicht32 g / Stk.

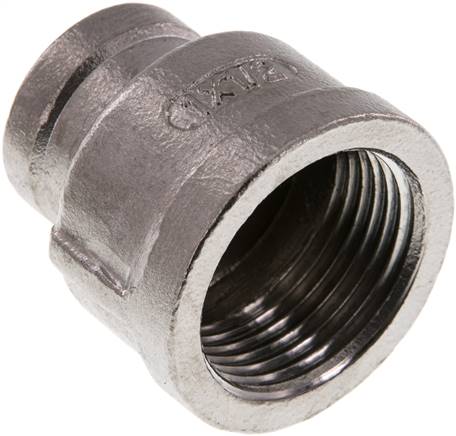

MUR1012ES Rundmuffe Rp 1"-Rp 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1"Gewinde-1Rp 1/2"PN (bar)16Gewicht120 g / Stk.

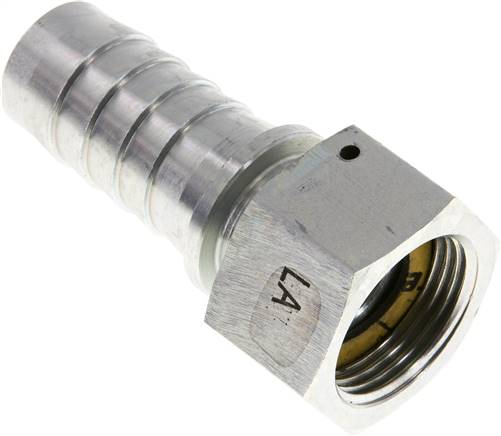

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESErsatzdichtungenSTD DR 10Gewicht280 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen14 S (M22x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht60 g / Stk.
GTM109MS Gewindetülle M 10x1-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 10x1Schlauch Ø innen (mm)9 (3/8)SW (mm)11Gewicht13 g / Stk.

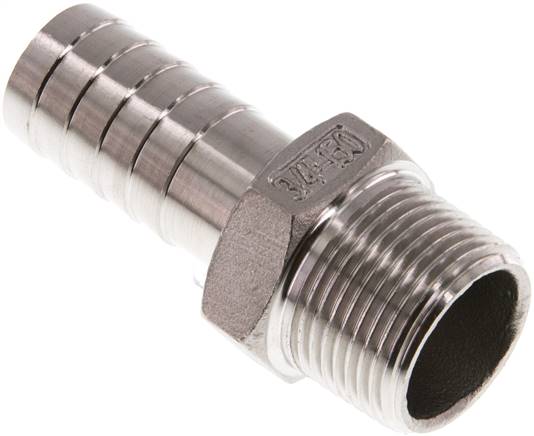

GT3419KES Gewindetülle R 3/4"-19 (3/4")mm, 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"Schlauch Ø innen (mm)19 (3/4)SW (mm)30PN (bar)16Gewicht95 g / Stk.

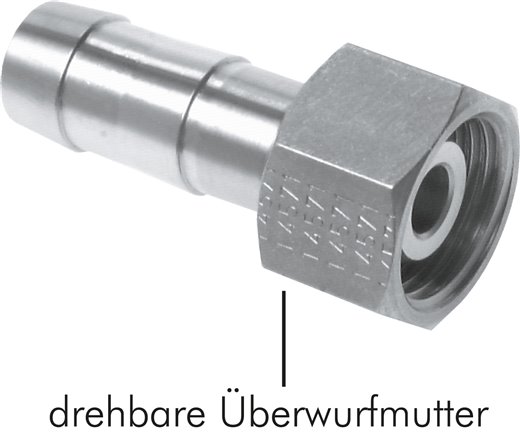

ST386ES Schlauchtülle, mit Mutter G 3/8"-6 (1/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)6 (1/4)PN (bar)40SW (mm)19Gewicht30 g / Stk.
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)10SW (mm)24PN (bar)40Gewicht44 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
Sie haben Fragen oder möchten sich kompetent beraten lassen? Dann nutzen Sie bequem unser Kontaktformular.
