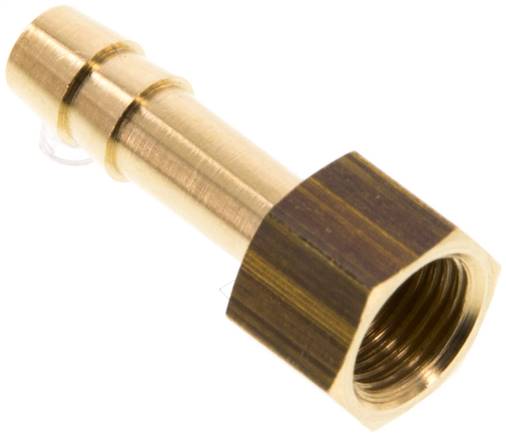

AST186MS Aufschraub-Schlauchtülle G 1/8"-6 (1/4")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)SW (mm)12PN (bar)16Gewicht7.8 g / Stk.
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1"Gewinde-1R 3/4"PN (bar)16SW (mm)34Gewicht90 g / Stk.

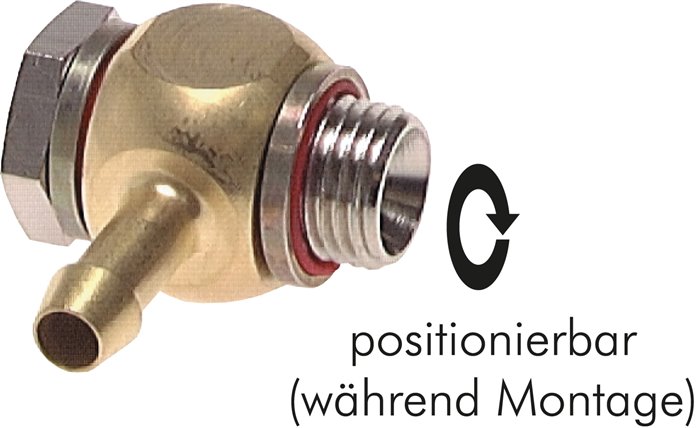

Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-20 bis +70Gewicht39 g / Stk.

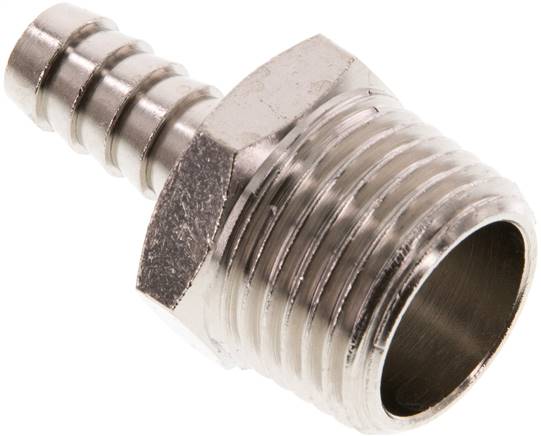

GT129KMSV Gewindetülle R 1/2"-9 (3/8")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)9 (3/8)SW (mm)22PN (bar)16Gewicht32 g / Stk.

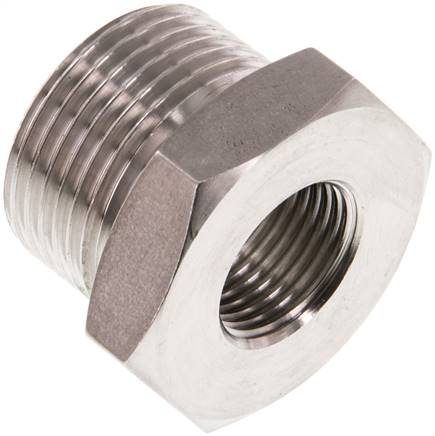

RN3438ES Reduziernippel G 3/4"(AG)-G 3/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenG 3/4"Gewinde innenG 3/8"PN (bar)40L (mm)8SW (mm)32Gewicht80 g / Stk.

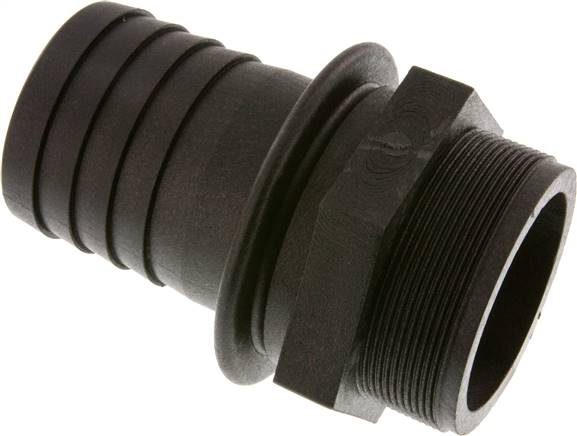

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3"Schlauch Ø innen (mm)76 (3)SW (mm)100PN (bar)10Gewicht400 g / Stk.

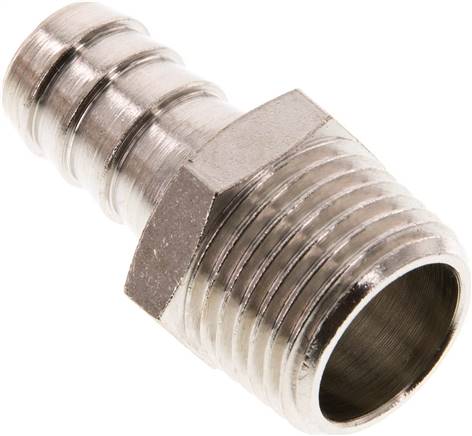

GT1213KMSV Gewindetülle R 1/2"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)22PN (bar)16Gewicht39 g / Stk.

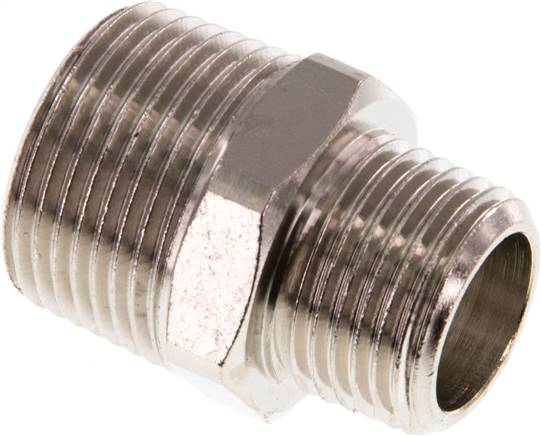

DN3412KMSV Doppelnippel R 3/4"-R 1/2", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/4"Gewinde-1R 1/2"PN (bar)16SW (mm)27Gewicht60 g / Stk.

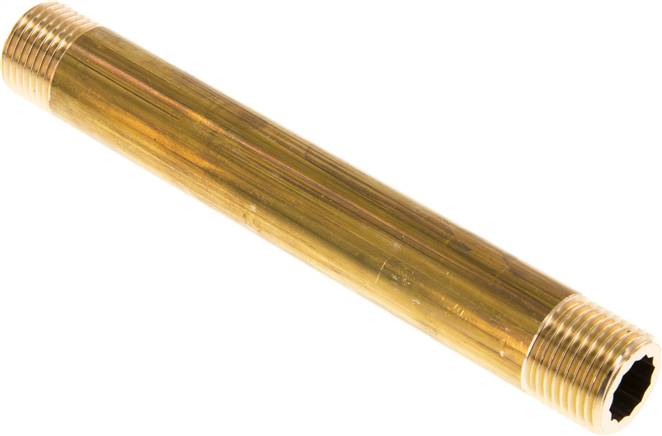

RONI12/150MS Rohrdoppelnippel G 1/2"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)150Betriebsdruck (bar)16Gewicht250 g / Stk.

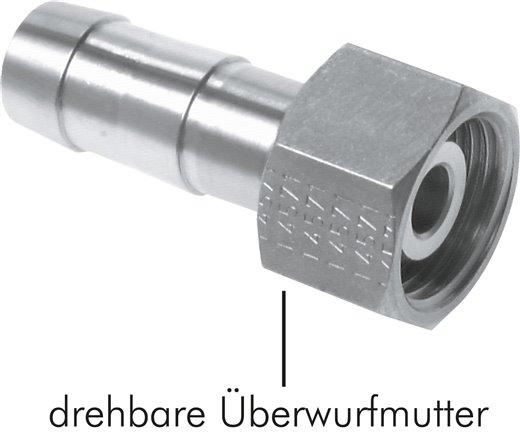

ST384ES Schlauchtülle, mit Mutter G 3/8"-4mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Schlauch Ø innen (mm)4PN (bar)40SW (mm)19Gewicht28 g / Stk.

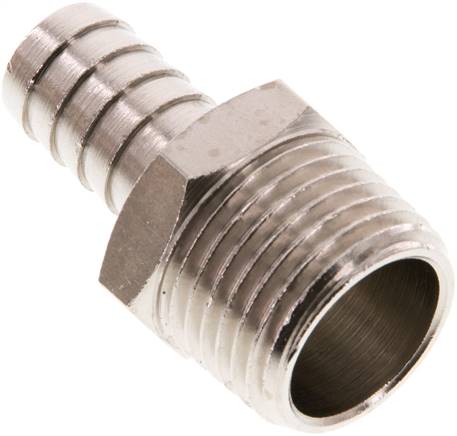

GT1212KMSV Gewindetülle R 1/2"-12mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)12SW (mm)22PN (bar)16Gewicht34 g / Stk.

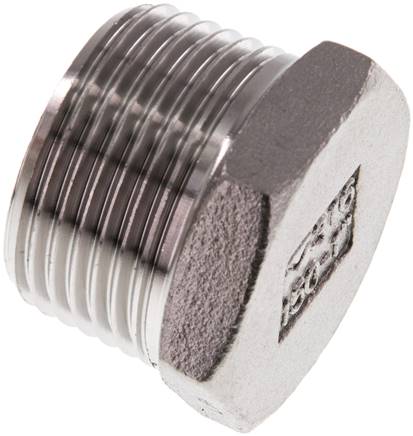

VS10AKES Verschlussstopfen Außenskt. R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"PN (bar)16Gewicht85 g / Stk.

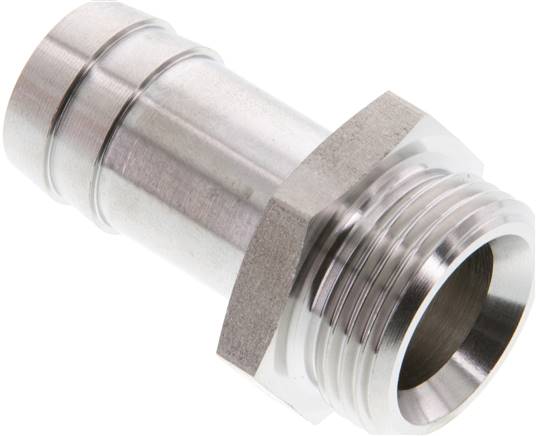

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)SW (mm)30PN (bar)40Gewicht70 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen10 L (M16x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht17 g / Stk.

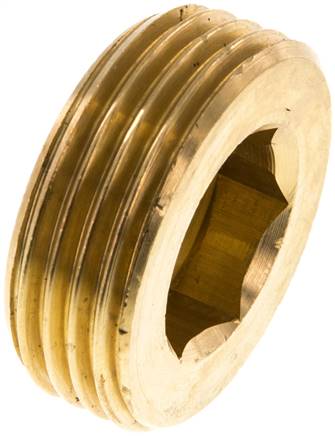

*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeR 1"PN (bar)16Gewicht55 g / Stk.

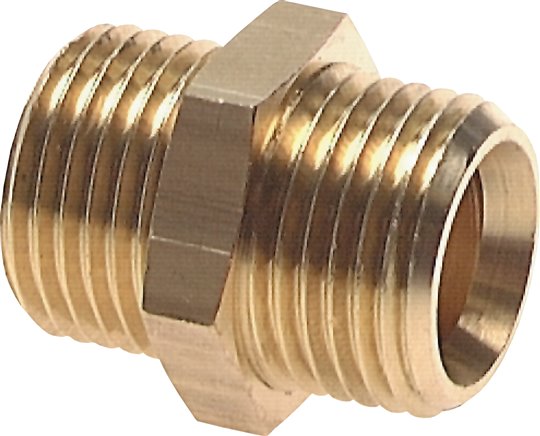

*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1/8"Gewinde-1M 5PN (bar)16SW (mm)14Gewicht9.2 g / Stk.

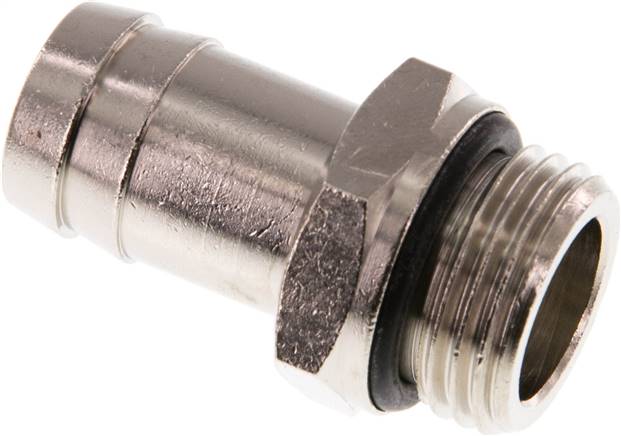

Werkstoffe:Körper: Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +80°CWeitere Eigenschaften:GewindeG 1/2"Schlauch Ø innen (mm)16 (5/8)PN (bar)15SW (mm)24Gewicht48 g / Stk.

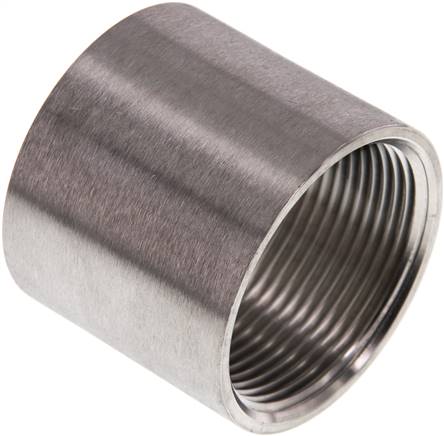

MUR112ES Rundmuffe Rp 1-1/2"-Rp 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/2"Gewinde-1Rp 1-1/2"PN (bar)16Gewicht210 g / Stk.

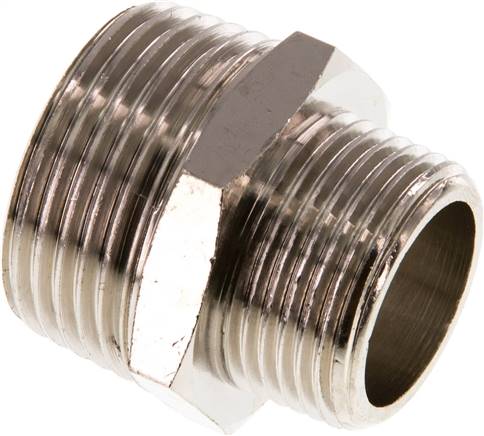

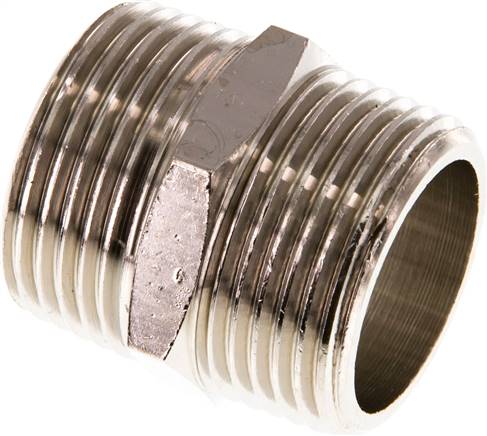

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1"Gewinde-1R 1"PN (bar)16SW (mm)34Gewicht95 g / Stk.

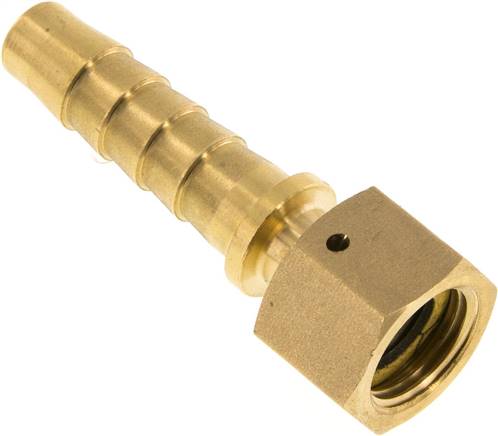

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Schlauch Ø innen x außen (mm)13x25Klemmschalen MessingSSA 25 HD MSKlemmschalen 1.4401SSA 25 HD ESErsatzdichtungenSTD DR 12Gewicht125 g / Stk.

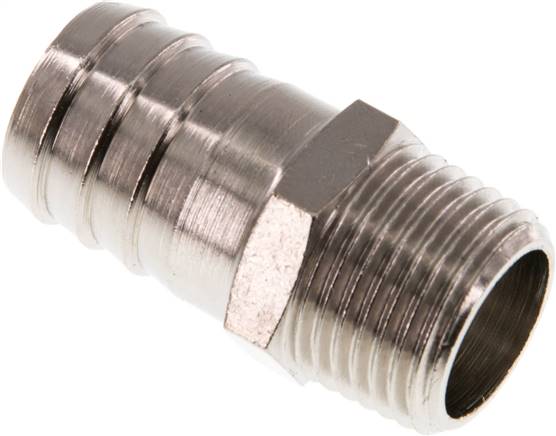

GT1219KMSV Gewindetülle R 1/2"-19 (3/4")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)22PN (bar)16Gewicht47 g / Stk.

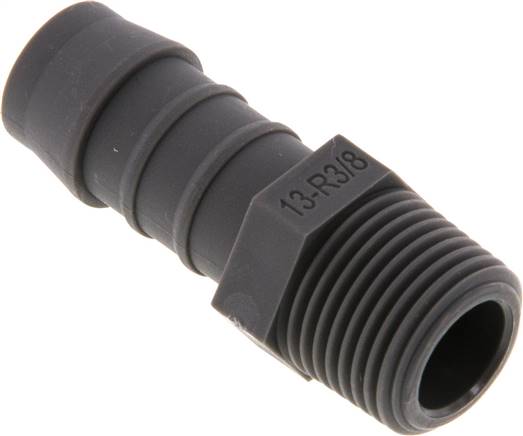

GT3813K Gewindetülle R 3/8"-13 (1/2")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht4.8 g / Stk.

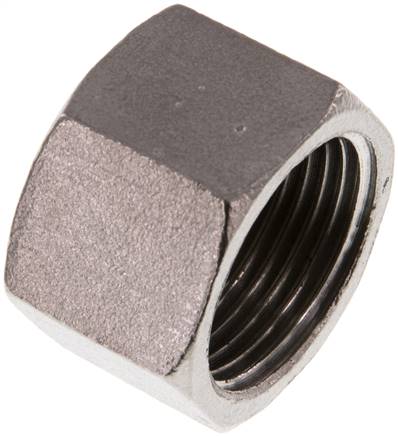

VK34ES Verschlusskappe Rp 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 3/4"PN (bar)16Gewicht55 g / Stk.

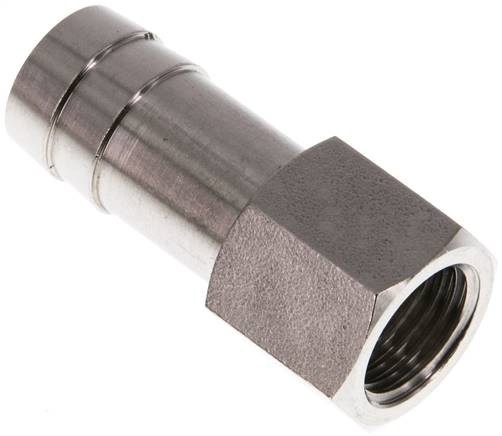

AST1413ES Aufschraub-Schlauchtülle G 1/4"-13 (1/2")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)40Gewicht36 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
