Gewindetülle, DIN EN 14423 R 1-1/2"-38x54mm, Stahl verzinkt
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeR 1-1/2"Schlauch Ø innen x außen (mm)38x54Klemmschalen MessingSSA 54 HD MSKlemmschalen 1.4401SSA 54 HD ESGewicht500 g / Stk.
Reduziernippel R 3/8"(AG)-Rp 1/8"(IG), 1.4408
RN3818KES Reduziernippel R 3/8"(AG)-Rp 1/8"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 3/8"Gewinde innenRp 1/8"PN (bar)16Gewicht18 g / Stk.
Doppelnippel trennbar R 1/8"-R 1/8", Messing
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessingGewindeR 1/8"Gewinde-1R 1/8"PN (bar)16Gewicht18 g / Stk.

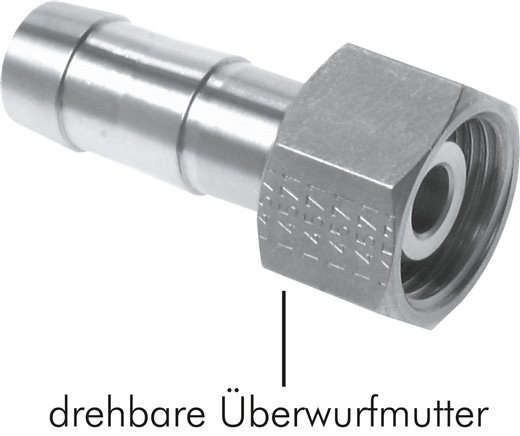

Überwurfmutter 1.4571, G 1/4", 4 / 6 / 9 mm
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*auch in L = 16 mm lieferbar, Artikelnummern: UM 12 MS K und UM 12 ES KWeitere Eigenschaften:Werkstoff1.4571Gewinde (G)G 1/4"für Schlauchtülle (mm)4 / 6 / 9L (mm)14,5SW (mm)17Gewicht15 g / Stk.
Doppelnippel G 1"-G 1", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Gewinde-1G 1"PN (bar)40SW (mm)36Gewicht160 g / Stk.

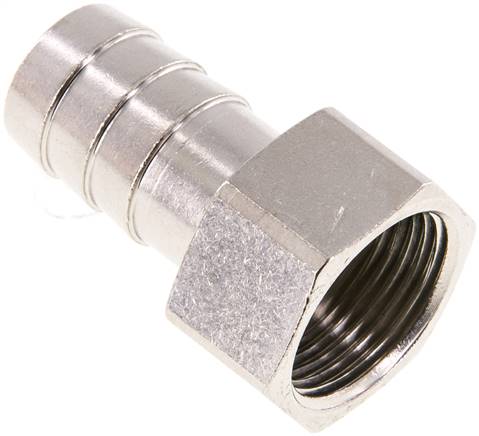

Gewindetülle G 1-1/2"-38 (1-1/2")mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)48PN (bar)16Gewicht220 g / Stk.

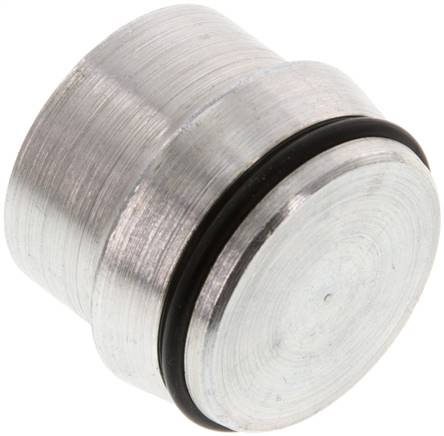

Verschlussstopfen ohne Mutter /16 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (schwer)16 Spassende Überwurfmutter (schwer)M 16 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht40 g / Stk.

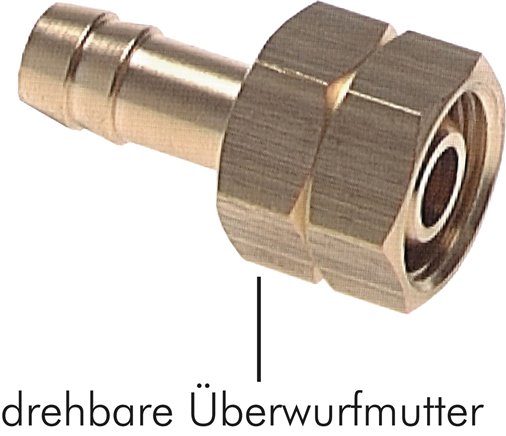

Tülle Messing, G 1/4"-9 (3/8")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 14-9 MSGewinde (G)G 1/4"Überwurfmutter mit LinksgewindeUM 14-9 MS LHGewinde (G)-1G 1/4 LHL (mm)15,5SW (mm)17Gewicht9.9 g / Stk.
Gewindetülle M 14x1,5-13 (1/2")mm, Messing
GTM1413MS Gewindetülle M 14x1,5-13 (1/2")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5Schlauch Ø innen (mm)13 (1/2)SW (mm)15Gewicht28 g / Stk.

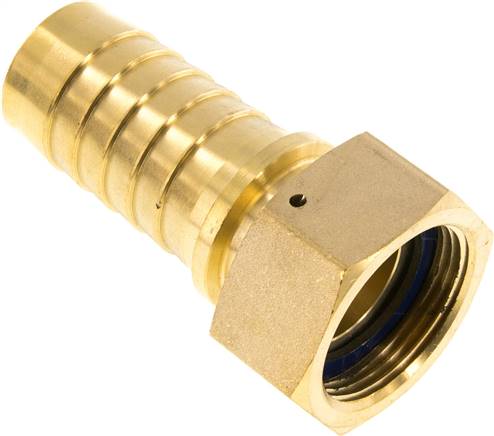

Schlauchtülle, DIN EN 14423 G 1"-25x40mm, 1.4301
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:Werkstoff1.4301GewindeG 1"Schlauch Ø innen x außen (mm)25x40Klemmschalen MessingSSA 40 HD MSKlemmschalen 1.4401SSA 40 HD ESErsatzdichtungenSTD DR 10 PTFEGewicht270 g / Stk.
Doppelnippel G 1/2"-G 1/4", Messing vernickelt
Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Gewinde-1G 1/4"PN (bar)16SW (mm)24Gewicht31 g / Stk.

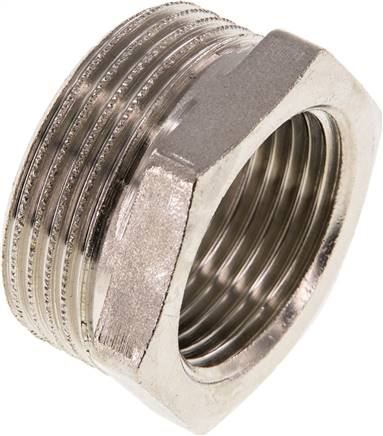

Reduziernippel R 1-1/4"(AG)-Rp 1"(IG), 1.4408
RN11410KES Reduziernippel R 1-1/4"(AG)-Rp 1"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1-1/4"Gewinde innenRp 1"PN (bar)16Gewicht105 g / Stk.

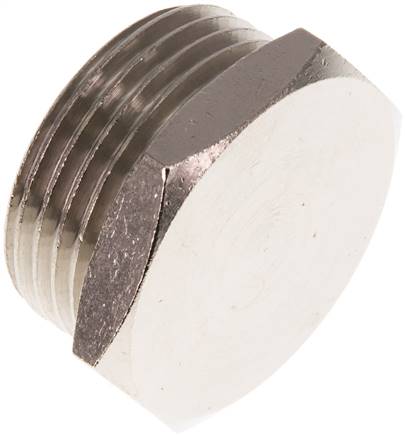

Verschlussstopfen Innenskt. M 12x1,5 (konisch), Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 12x1,5 (konisch)PN (bar)16Gewicht4.9 g / Stk.

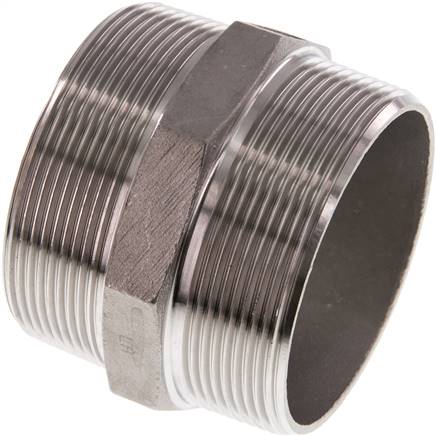

Doppelnippel R 2-1/2"-R 2", 1.4408
Weitere Eigenschaften:Werkstoff1.4408GewindeR 2-1/2"Gewinde-1R 2"PN (bar)16SW (mm)79Gewicht550 g / Stk.
Verschlussstopfen Innenskt. M 12x1,5, Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 12x1,5PN (bar)16Gewicht4.6 g / Stk.

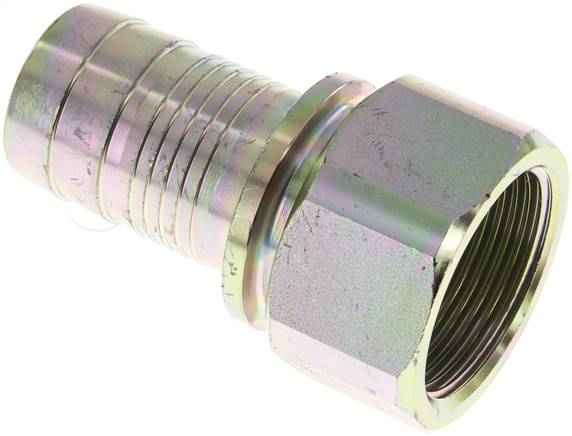

Gewindetülle, Sicherungsbund G 1-1/2"-38 (1-1/2")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Sicherungsbund Ø (mm)53DN (mm)33Gewicht550 g / Stk.

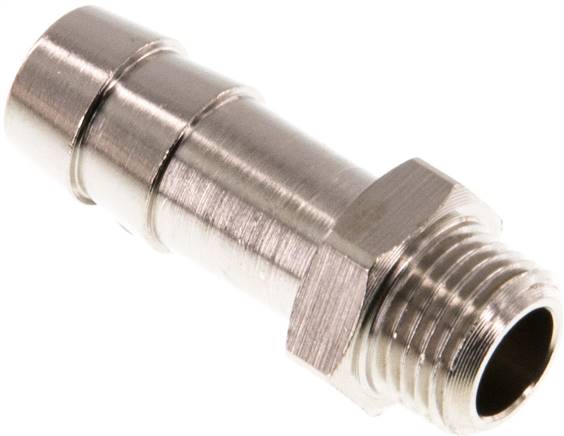

Gewindetülle G 3/8"-10mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"Schlauch Ø innen (mm)10SW (mm)19PN (bar)16Gewicht23 g / Stk.
Überwurfmutter Messing, G 1/2", 6 / 9 / 13 mm Typ UM 12 MS
Weitere Eigenschaften:WerkstoffMessingGewinde (G)G 1/2"für Schlauchtülle (mm)6 / 9 / 13L (mm)20,5SW (mm)24Gewicht33 g / Stk.

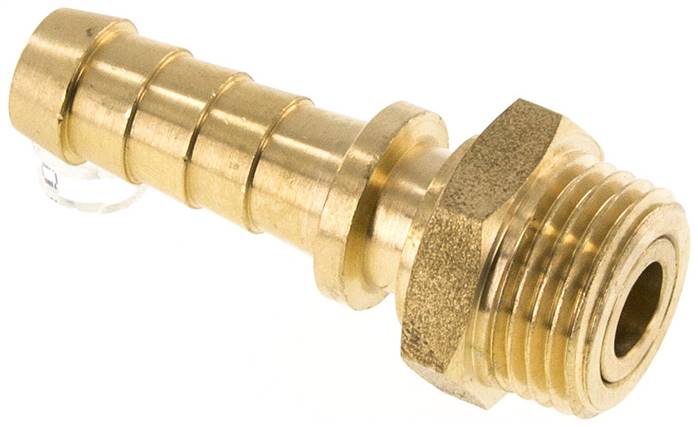

Gewindetülle R 3/8"-13 (1/2")mm, Messing vernickelt
GT3813KMSV Gewindetülle R 3/8"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Schlauch Ø innen (mm)13 (1/2)SW (mm)17PN (bar)16Gewicht24 g / Stk.
Reduziernippel R 1/4"(AG)-Rp 1/8"(IG), 1.4408
RN1418KES Reduziernippel R 1/4"(AG)-Rp 1/8"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1/4"Gewinde innenRp 1/8"PN (bar)16Gewicht9.2 g / Stk.
Rohrdoppelnippel G 1/2"-40mm, Messing
RONI12/40MS Rohrdoppelnippel G 1/2"-40mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)40Betriebsdruck (bar)16Gewicht60 g / Stk.
Schlauchtülle zum Anschweißen 60,3mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)60,3Schlauch Ø innen (mm)60L (mm)100Gewicht450 g / Stk.

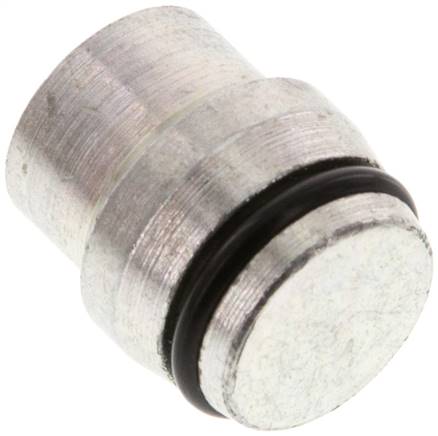

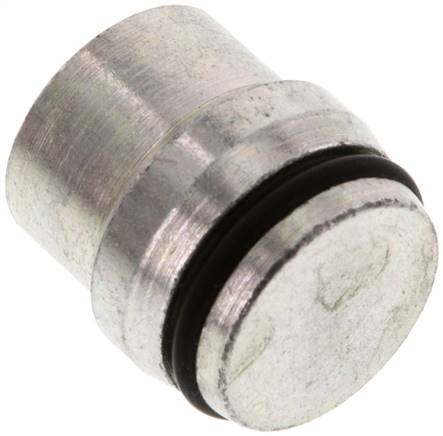

Verschlussstopfen ohne Mutter 6 L/6 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)6 Lfür Rohrverschraubung (schwer)6 Spassende Überwurfmutter (leicht)M 6 Lpassende Überwurfmutter (schwer)M 6 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht5.1 g / Stk.

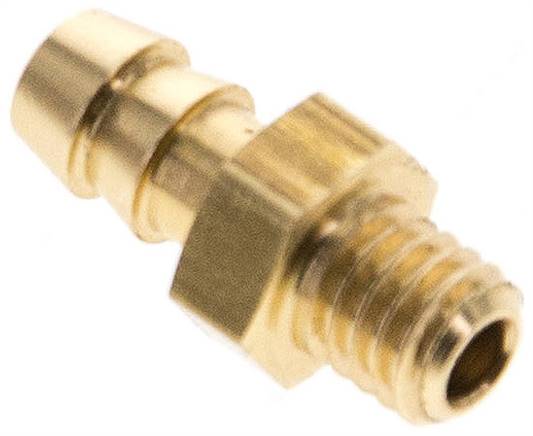

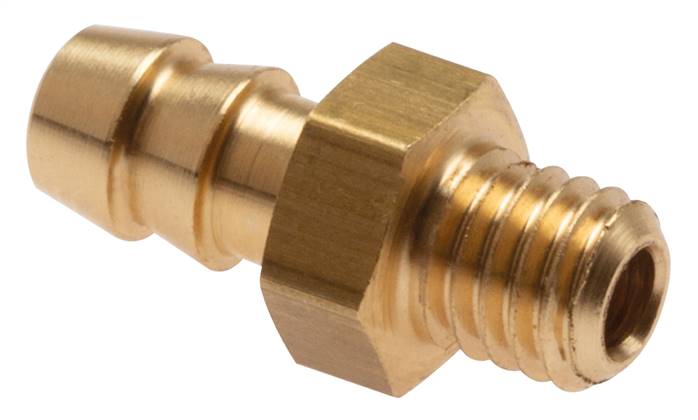

Gerader Steckanschluss M 5-4mm innen, Messing
Montage:Schlauch bis zum Anschlag aufschieben. Demontage: Schlauch aufschneiden.Weitere Eigenschaften:WerkstoffMessingGewindeM 5Schlauch Ø innen (mm)4SW (mm)7,0Gewicht2.1 g / Stk.

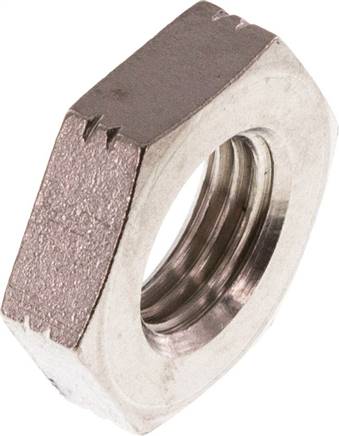

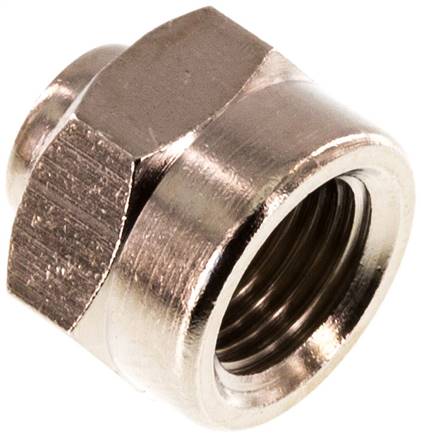

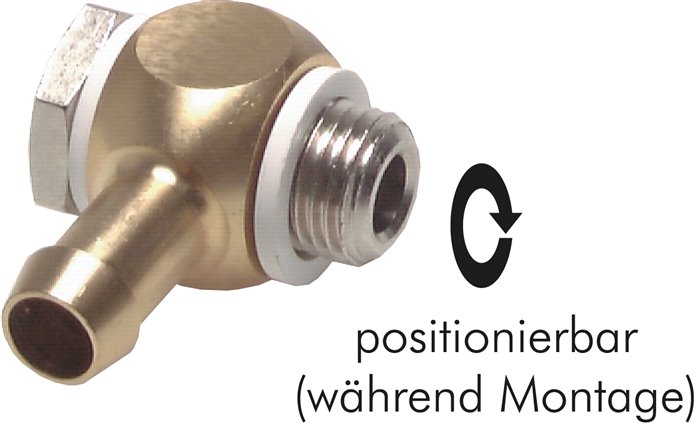

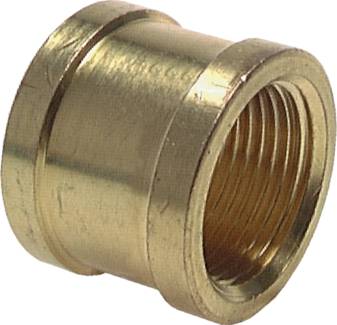

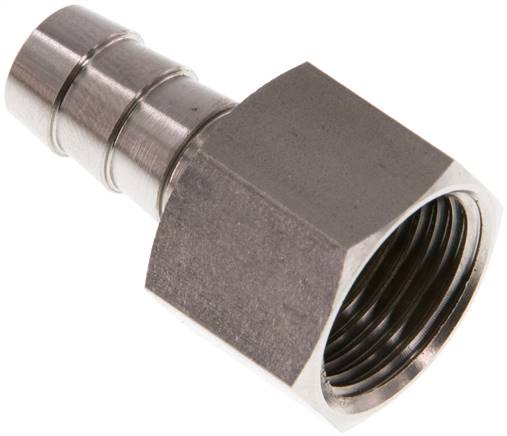

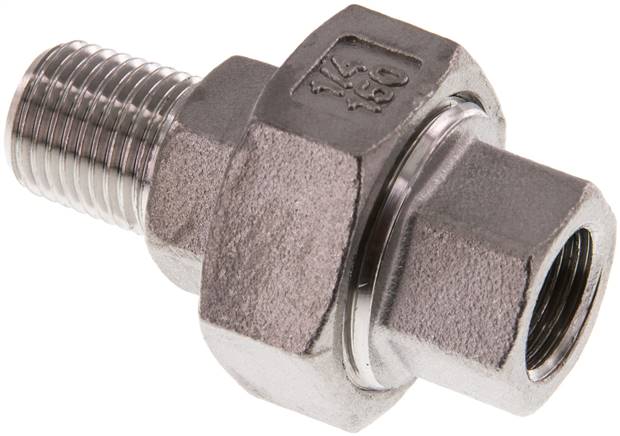

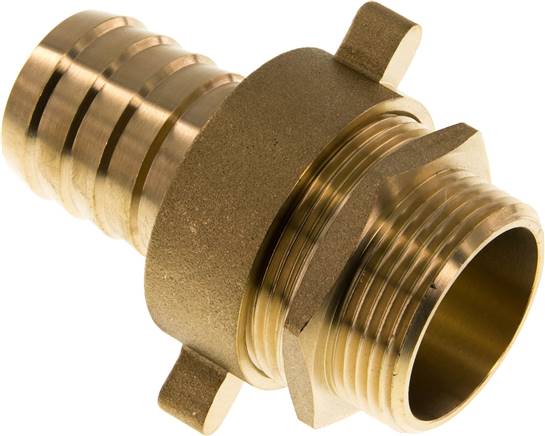

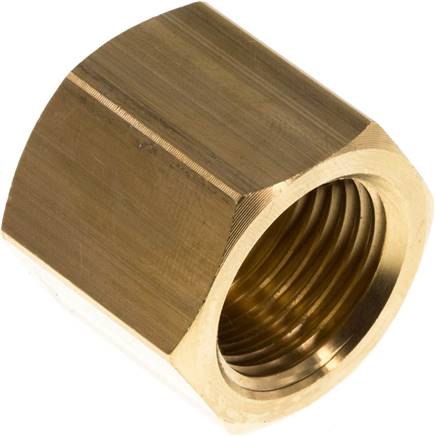

Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
