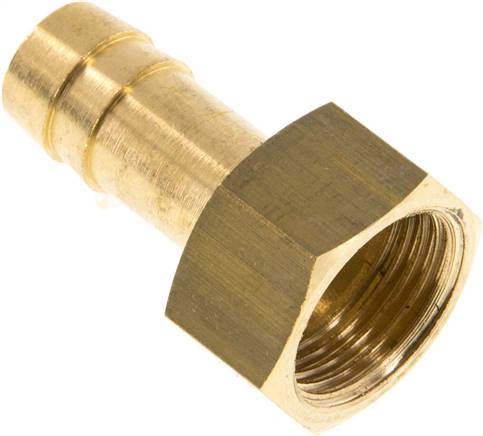

AST3810MS Aufschraub-Schlauchtülle G 3/8"-10mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)10SW (mm)19PN (bar)16Gewicht19 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)8 Lfür Rohrverschraubung (schwer)8 Spassende Überwurfmutter (leicht)M 8 Lpassende Überwurfmutter (schwer)M 8 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht8.6 g / Stk.
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 1/2"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht39 g / Stk.

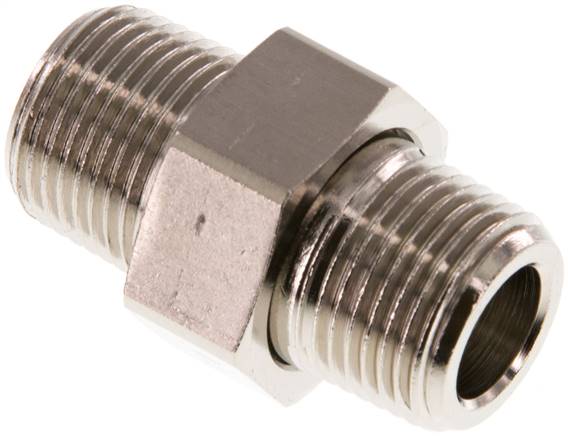

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeR 3/8"Gewinde-1R 3/8"PN (bar)16Gewicht55 g / Stk.

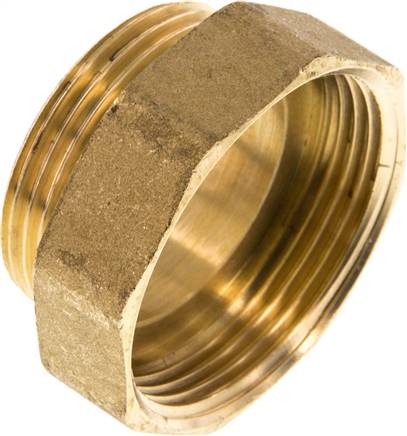

RN114112MS Reduziernippel G 1-1/4"(AG)-G 1-1/2"(IG), MessingWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1-1/4"Gewinde innenG 1-1/2"PN (bar)16L (mm)15SW (mm)51Gewicht95 g / Stk.

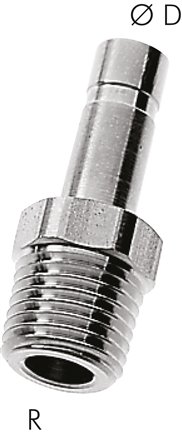

Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!Beschreibung:Mit 3 Grund-Anschlusselementen lassen sich die wichtigsten Anschlusstypen erstellen. Diese Anschlüsse können nicht mit anderen Baureihen kombiniert werden. Wir bitten um Prüfung oder Rückfrage. Im Zweifelsfall verwenden Sie bitte IQSG ┤ HWeitere Eigenschaften:BaureiheBaureihe EdelstahlRR 3/8"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht22 g / Stk.

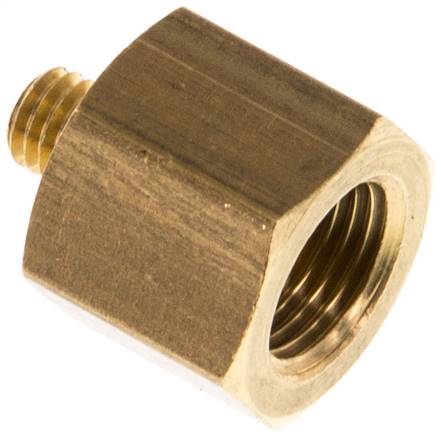

Weitere Eigenschaften:WerkstoffMessingGewinde außenM 5Gewinde innenG 1/8"PN (bar)16L (mm)12SW (mm)14Gewicht11 g / Stk.

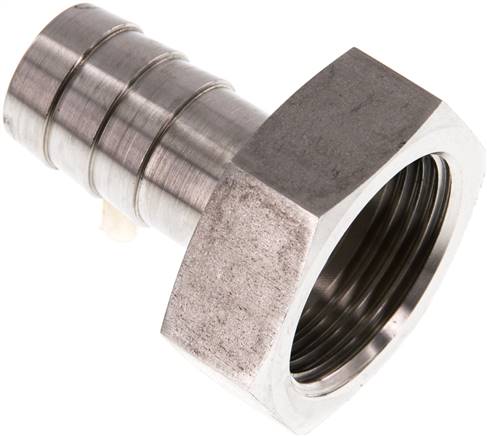

AST1019ES Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)41PN (bar)40Gewicht135 g / Stk.

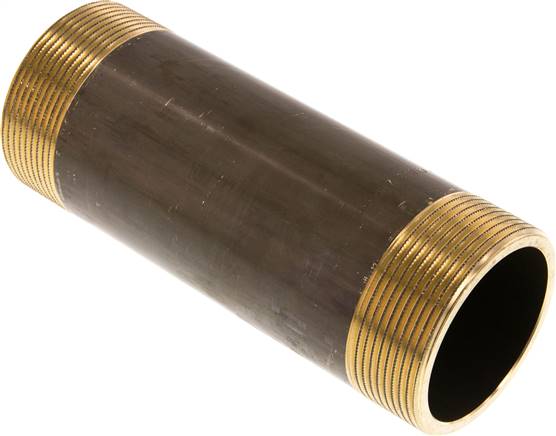

RONI20/150MS Rohrdoppelnippel G 2"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"L (mm)150Betriebsdruck (bar)16Gewicht900 g / Stk.

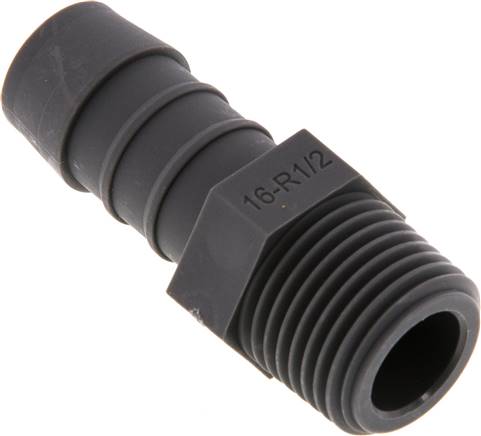

GT1216K Gewindetülle R 1/2"-16 (5/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)22PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht9.4 g / Stk.

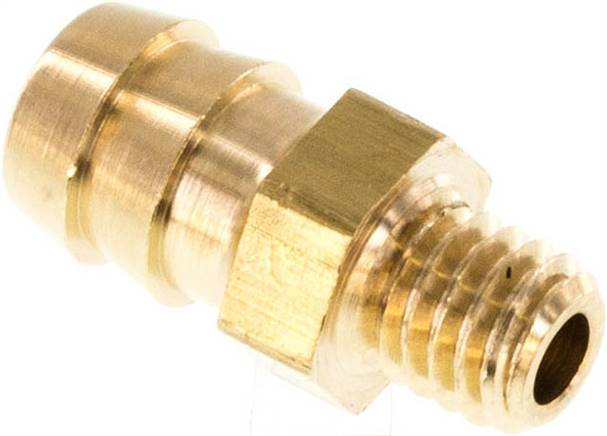

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeM 5Schlauch Ø innen (mm)6 (1/4)SW (mm)7PN (bar)16Gewicht2.9 g / Stk.

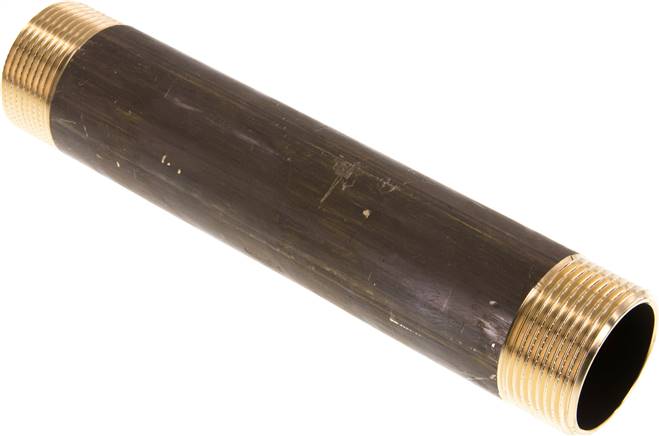

RONI114/200MS Rohrdoppelnippel G 1-1/4"-200mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"L (mm)200Betriebsdruck (bar)16Gewicht750 g / Stk.

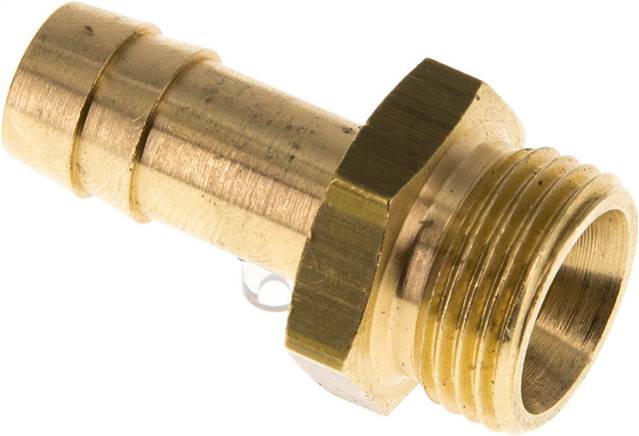

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 3/8"Schlauch Ø innen (mm)10SW (mm)19PN (bar)16Gewicht24 g / Stk.

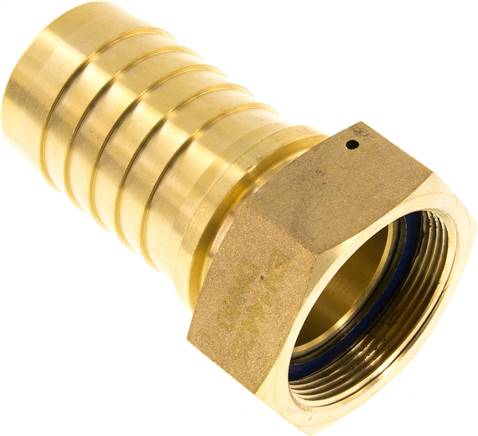

Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESErsatzdichtungenSTD DR 20Gewicht900 g / Stk.

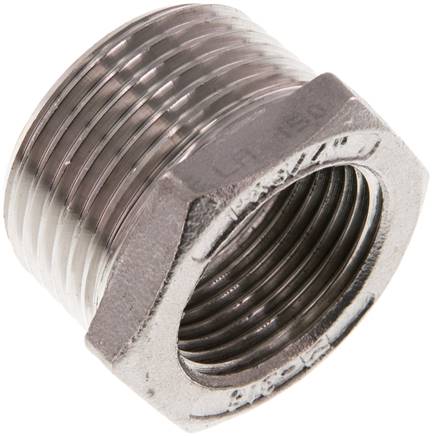

RN1034KES Reduziernippel R 1"(AG)-Rp 3/4"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1"Gewinde innenRp 3/4"PN (bar)16Gewicht60 g / Stk.

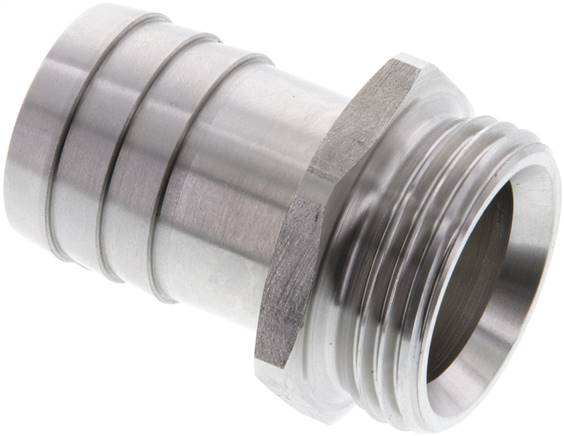

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)36PN (bar)40Gewicht95 g / Stk.
Montage:Schlauch bis zum Anschlag aufschieben. Demontage: Schlauch aufschneiden.Weitere Eigenschaften:WerkstoffMessingGewindeM 3Schlauch Ø innen (mm)2SW (mm)4,5Gewicht0.6 g / Stk.

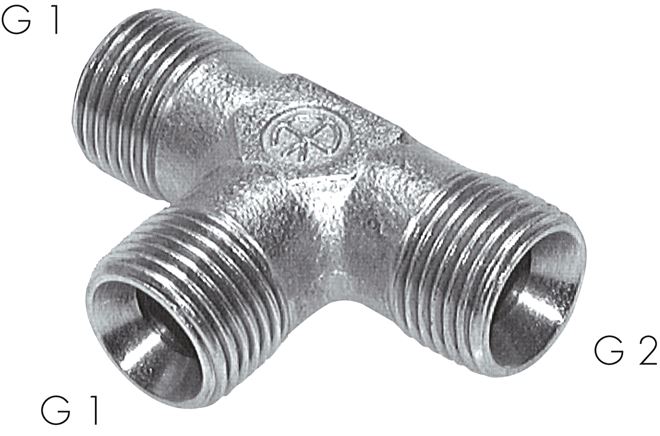

Technische Daten: Werkstoff Stahl verzinkt Gewinde G1 G 1'' Gewinde G2 G 1'' PN* [bar] 225

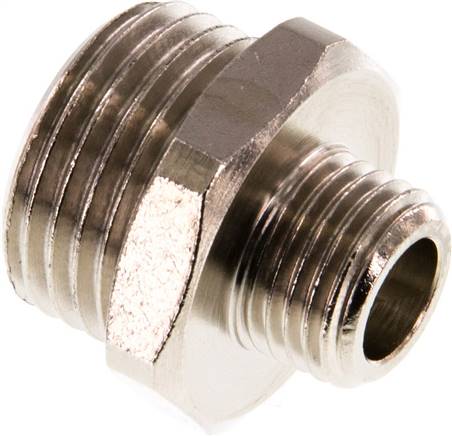

Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Gewinde-1G 1/4"PN (bar)16SW (mm)24Gewicht31 g / Stk.

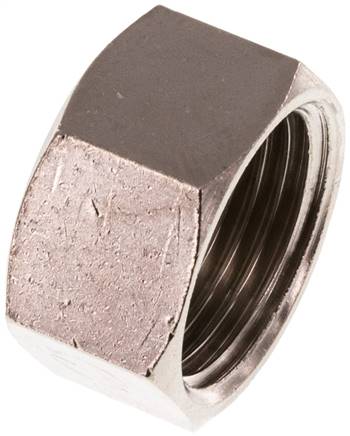

VK38MSV Verschlusskappe G 3/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 3/8"PN (bar)16Gewicht13 g / Stk.

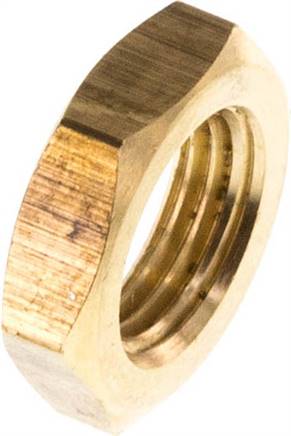

Weitere Eigenschaften:WerkstoffMessingGewindeG 1/8"SW (mm)14Gewicht3.2 g / Stk.
VS38MSV Verschlussstopfen Innenskt. G 3/8", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltO-RingNBRGewindeG 3/8"PN (bar)16Temperaturbereich (°C)-25 bis +100Gewicht18 g / Stk.

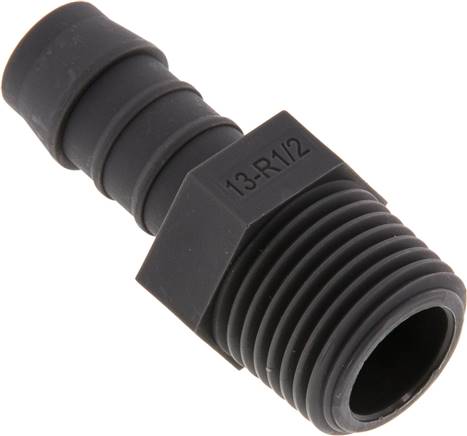

GT1213K Gewindetülle R 1/2"-13 (1/2")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)22PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht7.8 g / Stk.

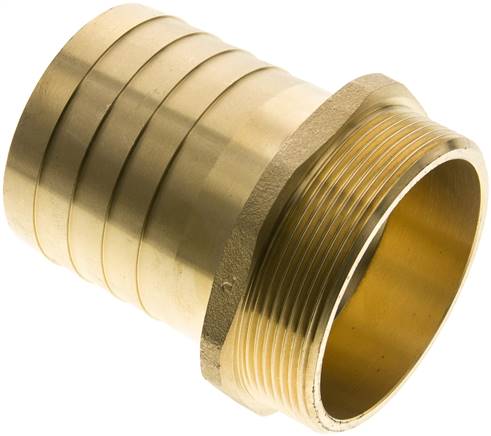

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 2-1/2"Schlauch Ø innen (mm)63 (2-1/2)SW (mm)80PN (bar)16Gewicht600 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
