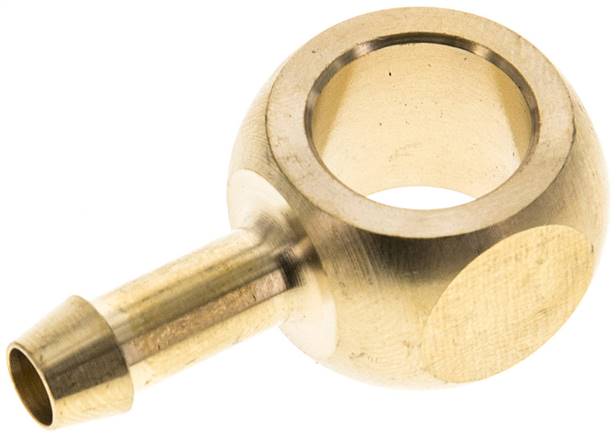

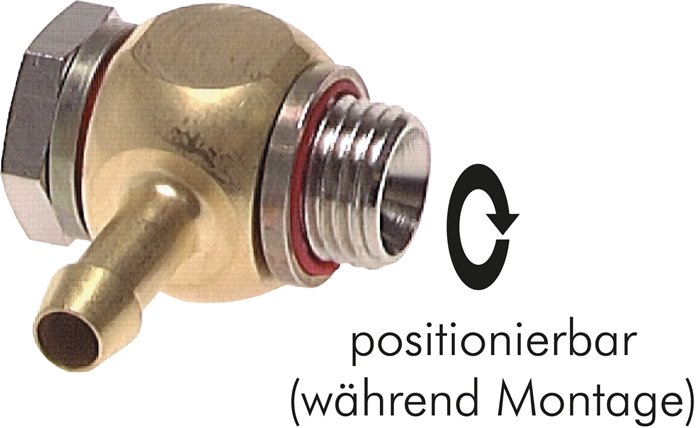

LG146MS Ringstück für L-Gewindetülle G 1/4"-6 (1/4")mm, MessingWeitere Eigenschaften:für HohlschraubeG 1/4"Schlauch Ø innen (mm)6 (1/4)H (mm)14,5Gewicht28 g / Stk.
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht130 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/8"PN (bar)16Gewicht65 g / Stk.

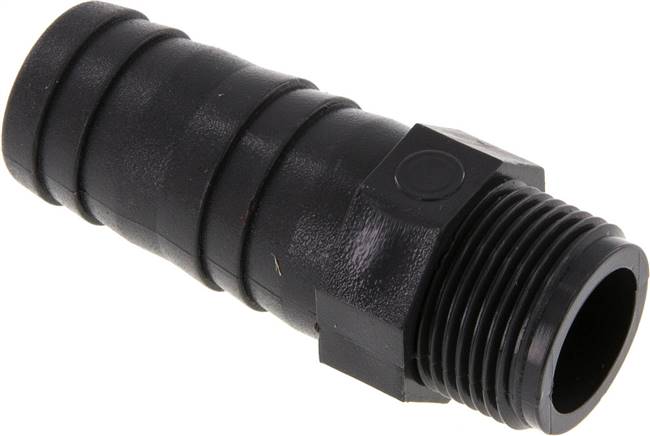

Fitting aus PVC-U (EN 1452-3)Werkstoffe:PVC-UTemperaturbereich:0°C bis +60°CBetriebsdruck:max. 16 barEigenschaften:abriebfest, ungiftig, korrosionsfrei, ideal für über- und unterirdische InstallationenMedien:Wasser, viele anorganische Chemikalien, viele Säure-, Alkali- und Salzlösungen. Nicht resistent gegen aromatische und chlorierte Kohlenwasserstoffe. Nie für Druckluft oder andere Gase unter Druck einsetzen!Achtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:GewindeG 3/4"Schlauch Ø innen (mm)25 (1)Baulänge (mm)76Gewicht31 g / Stk.
VS10MSV Verschlussstopfen Innenskt. G 1", Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltO-RingohneGewindeG 1"PN (bar)16Gewicht120 g / Stk.

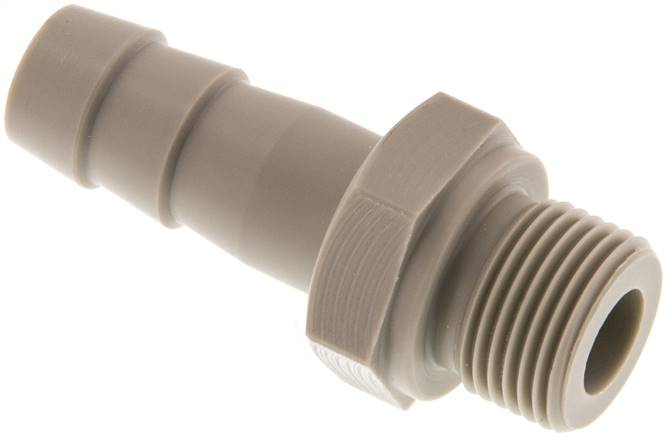

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3/8"Schlauch Ø innen (mm)12SW (mm)22PN (bar)10Gewicht6.4 g / Stk.

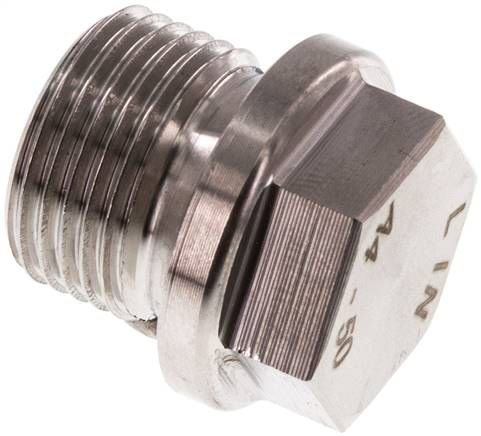

VS38ABES Verschlussstopfen Außenskt. G 3/8", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 3/8"PN (bar)40SW (mm)17Gewicht39 g / Stk.

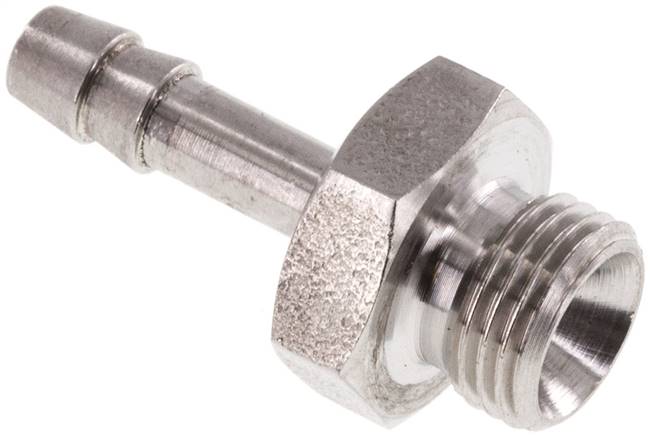

*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/8"Schlauch Ø innen (mm)4SW (mm)14PN (bar)40Gewicht9.4 g / Stk.
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 3/4"Gewinde außenR 3/4"PN (bar)16Gewicht220 g / Stk.
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 1/4"Schlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-20 bis +70Gewicht55 g / Stk.
Weitere Eigenschaften:WerkstoffST 37-2BaulängevollL (mm)65D (mm)82,0GewindeRp 2-1/2"Gewicht490 g / Stk.

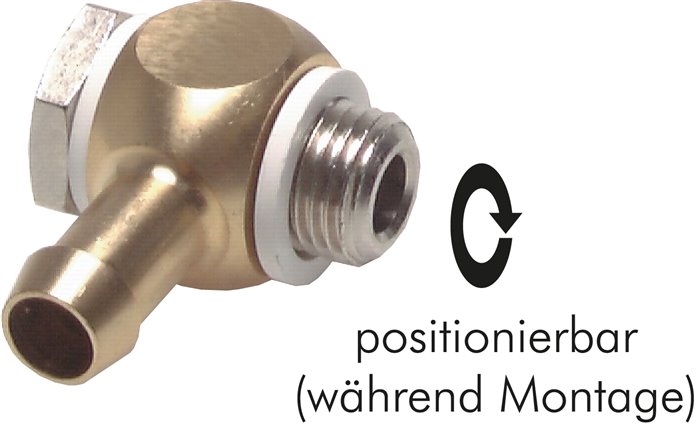

Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungKunststoffdichtungGewindeG 1/4"Schlauch Ø innen (mm)9 (3/8)Temperaturbereich (°C)-10 bis +70Gewicht55 g / Stk.

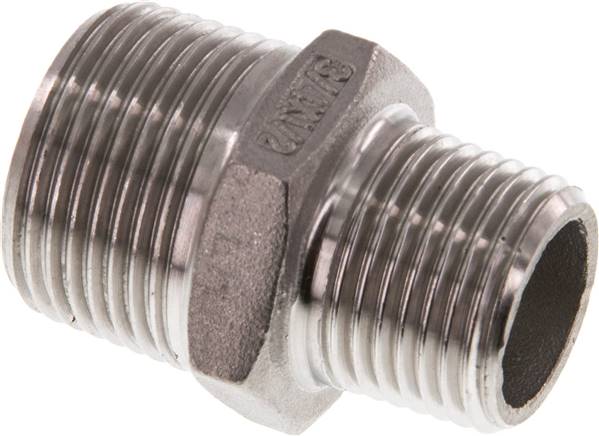

DN3412KES Doppelnippel R 3/4"-R 1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"Gewinde-1R 1/2"PN (bar)16SW (mm)29Gewicht65 g / Stk.

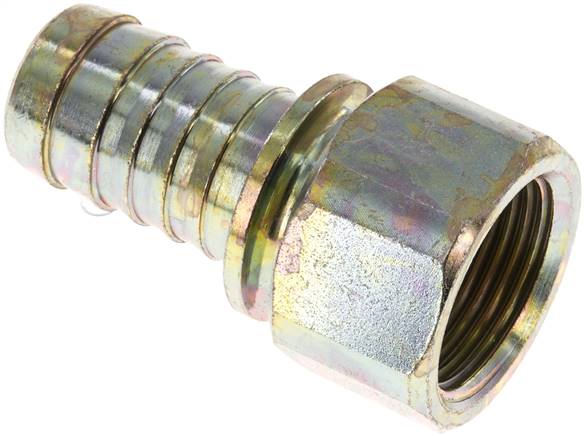

Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen (mm)25 (1)Sicherungsbund Ø (mm)36DN (mm)20Gewicht220 g / Stk.

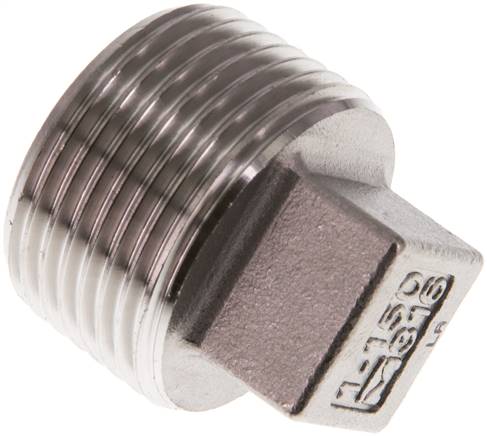

VS10VKES Verschlussstopfen Außenvkt. R 1", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1"PN (bar)16Gewicht75 g / Stk.
ST129MS Schlauchtülle, mit Mutter G 1/2"-9 (3/8")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"Schlauch Ø innen (mm)9 (3/8)PN (bar)16SW (mm)24Gewicht55 g / Stk.

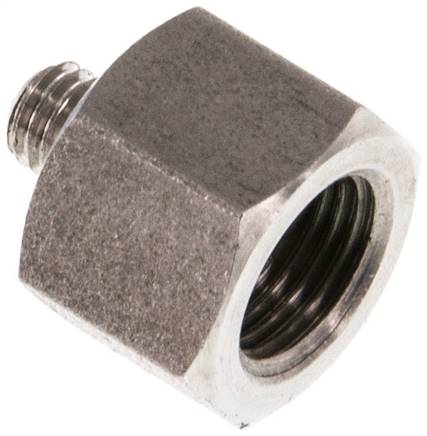

RN518ES Reduziernippel M 5(AG)-G 1/8"(IG), 1.4571Weitere Eigenschaften:Werkstoff1.4571Gewinde außenM 5Gewinde innenG 1/8"PN (bar)40L (mm)10,5SW (mm)14Gewicht9.8 g / Stk.
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)4ÜberwurfmutterUM 18 ESGewinde (G)G 1/8"L (mm)12SW (mm)14Gewicht4 g / Stk.

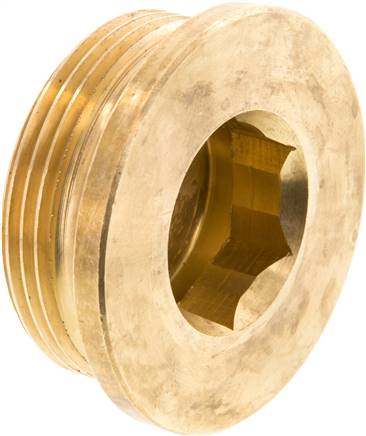

VS112MS Verschlussstopfen Innenskt. G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingO-RingohneGewindeG 1-1/2"PN (bar)16Gewicht240 g / Stk.

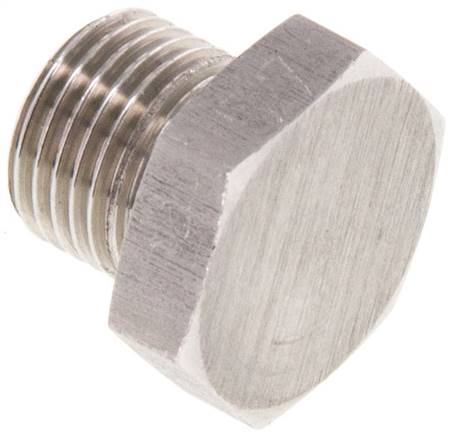

VS18AES Verschlussstopfen Außenskt. G 1/8", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1/8"PN (bar)40SW (mm)14Gewicht9.2 g / Stk.
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 112Temperaturbereich (°C)-40 bis +80Gewicht290 g / Stk.

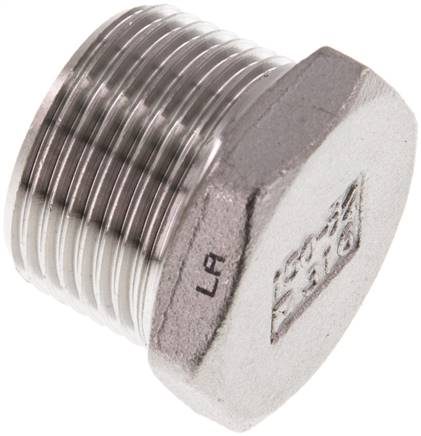

VS34AKES Verschlussstopfen Außenskt. R 3/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 3/4"PN (bar)16Gewicht55 g / Stk.

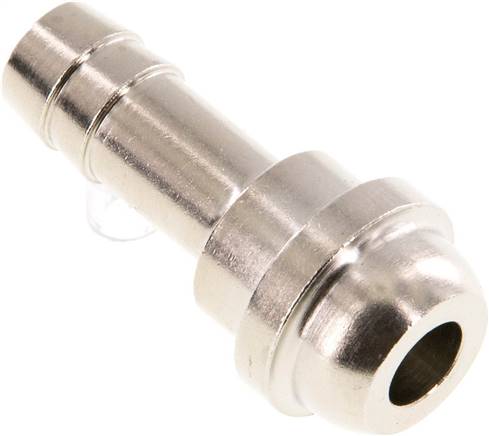

Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 12 MSVGewinde (G)G 1/2"L (mm)19,5SW (mm)24Gewicht24 g / Stk.
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 3/4"Gewinde außenR 3/4"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht220 g / Stk.
