Verschlussverschraubung für Rohre 22 L (M30x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen22 L (M30x2)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht80 g / Stk.

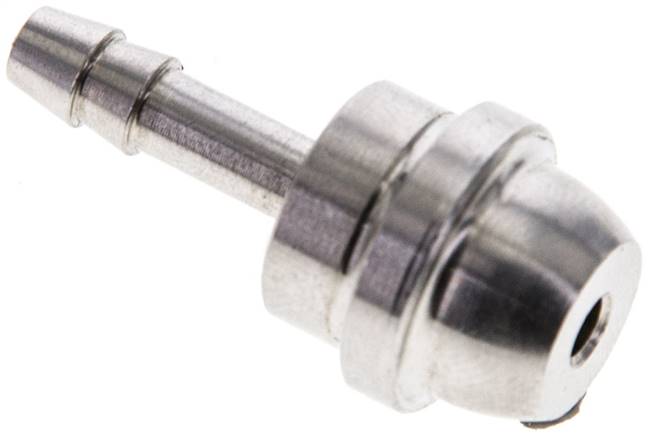

Tülle Edelstahl, G 3/8"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht15 g / Stk.
Rundmuffe Rp 1-1/4"-Rp 1-1/4", 1.4408
MUR114ES Rundmuffe Rp 1-1/4"-Rp 1-1/4", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1-1/4"Gewinde-1Rp 1-1/4"PN (bar)16Gewicht175 g / Stk.
Verschlusskappe Rp 2", 1.4408
VK20ES Verschlusskappe Rp 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 2"PN (bar)16Gewicht320 g / Stk.

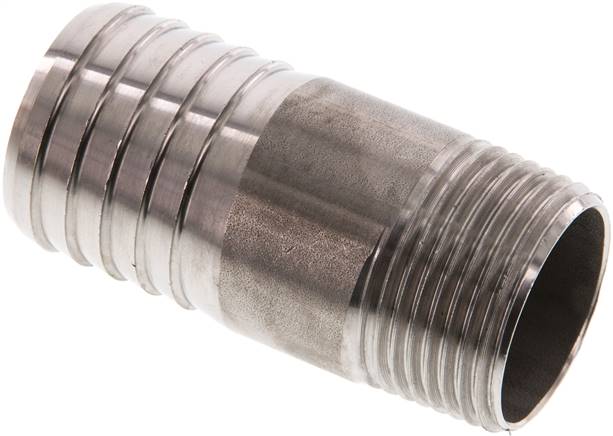

Gewindetülle ohne Bund R 3/4"-25 (1")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 3/4"Schlauch Ø innen (mm)25 (1)L (mm)70Gewicht85 g / Stk.

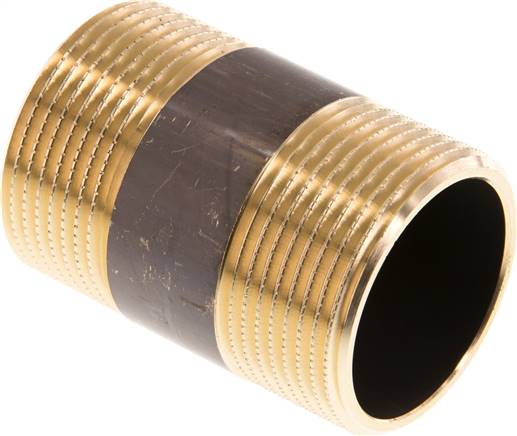

Rohrdoppelnippel G 1"-60mm, Messing
RONI10/60MS Rohrdoppelnippel G 1"-60mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"L (mm)60Betriebsdruck (bar)16Gewicht180 g / Stk.
Rohrdoppelnippel G 1/2"-120mm, Messing
RONI12/120MS Rohrdoppelnippel G 1/2"-120mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1/2"L (mm)120Betriebsdruck (bar)16Gewicht195 g / Stk.

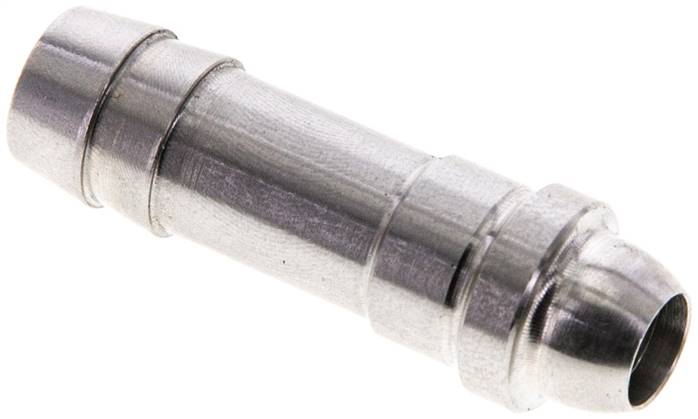

Tülle Edelstahl, G 3/8"-9 (3/8")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 38 ESGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 ES LHGewinde (G)-1G 3/8 LHL (mm)15,5*SW (mm)19Gewicht14 g / Stk.

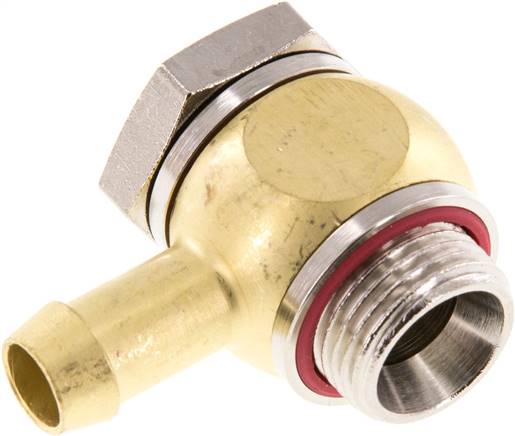

L-Gewindetülle G 3/8"-9 (3/8")mm, Elastomerdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 3/8"Schlauch Ø innen (mm)9 (3/8)Temperaturbereich (°C)-20 bis +70Gewicht70 g / Stk.

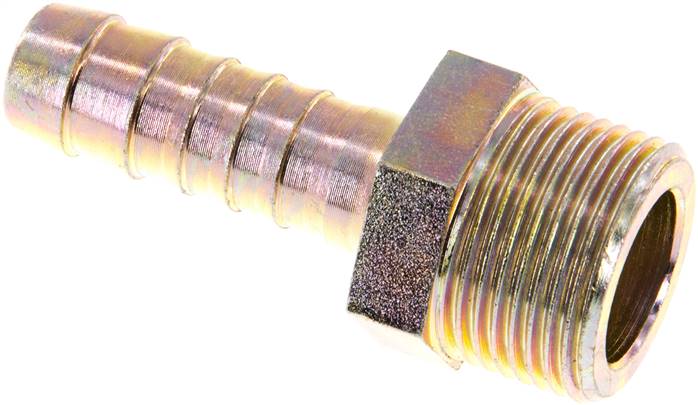

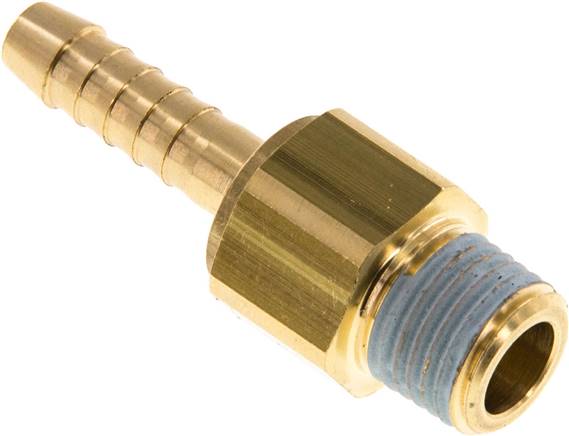

Gewindetülle G 3/4"-13 (1/2")mm, Stahl verzinkt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen (mm)13 (1/2)SW (mm)27PN (bar)25Gewicht85 g / Stk.
Verschlussstopfen Außenskt. R 1-1/2", 1.4408
VS112AKES Verschlussstopfen Außenskt. R 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"PN (bar)16Gewicht180 g / Stk.

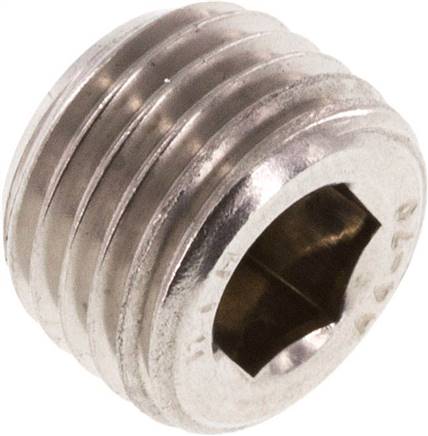

Verschlussstopfen Innenskt. R 3/4", V4A
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffV4AGewindeR 3/4"PN (bar)40Gewicht38 g / Stk.

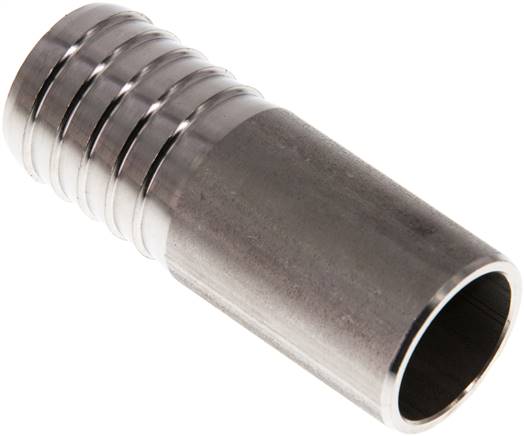

Schlauchtülle zum Anschweißen 33,7mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)33,7Schlauch Ø innen (mm)32 (1-1/4)L (mm)70Gewicht140 g / Stk.

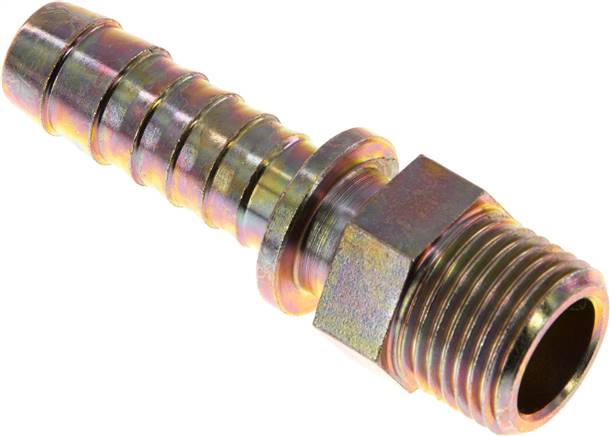

Gewindetülle, Sicherungsbund G 1"-19 (3/4")mm, Stahl verzinkt
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 1"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht175 g / Stk.
Verschlussstopfen Außenskt. G 3/4", V4A, flach
VS34AES Verschlussstopfen Außenskt. G 3/4", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 3/4"PN (bar)40SW (mm)30Gewicht75 g / Stk.
Gewindetülle ohne Bund R 1/2"-19 (3/4")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)L (mm)70Gewicht65 g / Stk.
Rohrdoppelnippel G 3/4"-80mm, Messing
RONI34/80MS Rohrdoppelnippel G 3/4"-80mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)80Betriebsdruck (bar)16Gewicht170 g / Stk.

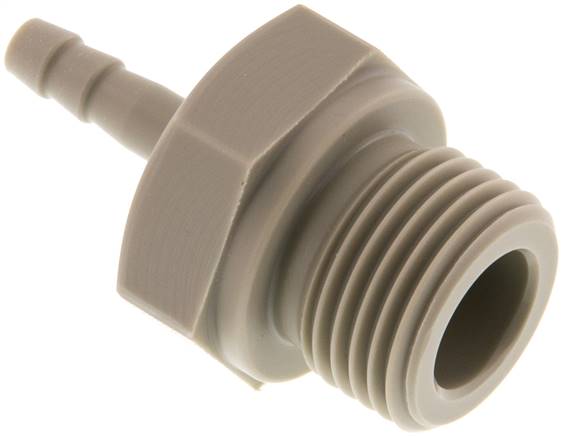

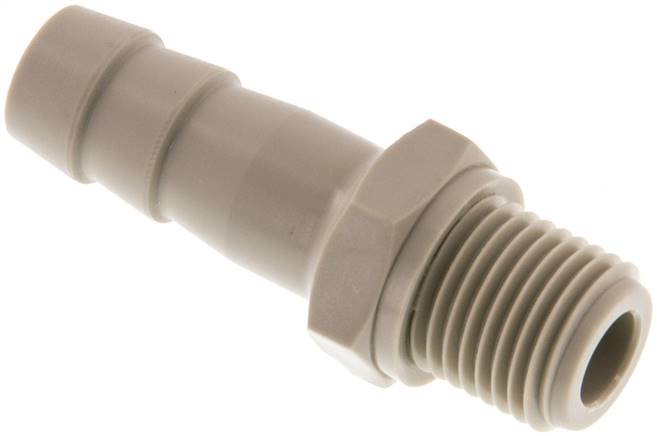

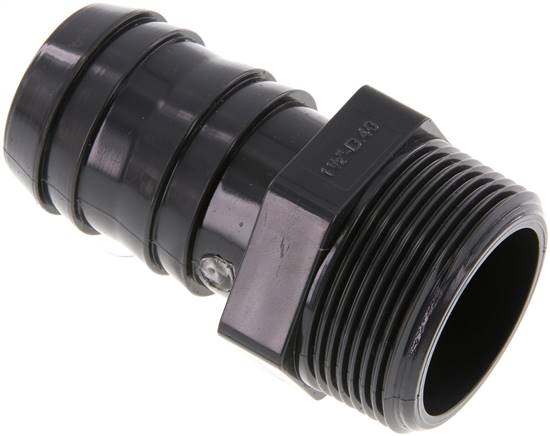

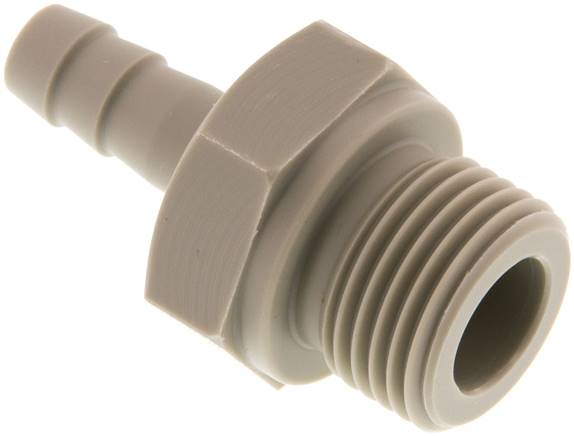

Gewindetülle G 3/8"-10mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 3/8"Schlauch Ø innen (mm)10SW (mm)22PN (bar)10Gewicht5.7 g / Stk.

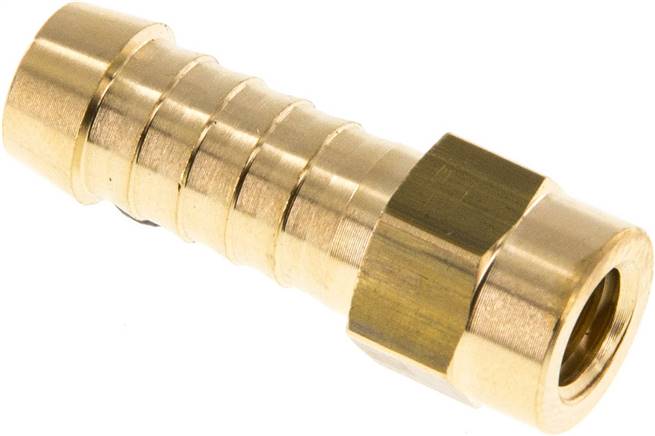

Aufschraub-Schlauchtülle,Sicherungsbund G 3/4"-19 (3/4")mm
Zusätzliche mechanische Verbindung zwischen Schlauchfitting und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Temperaturbereich:-40°C bis +95°CBetriebsdruck:25 barWeitere Eigenschaften:WerkstoffStahl verzinktGewindeG 3/4"Schlauch Ø innen (mm)19 (3/4)Sicherungsbund Ø (mm)32DN (mm)15Gewicht135 g / Stk.

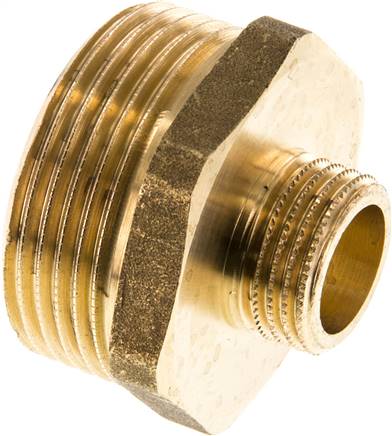

Doppelnippel G 3/8"-G 1/8", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 3/8"Gewinde-1G 1/8"PN (bar)40SW (mm)19Gewicht22 g / Stk.

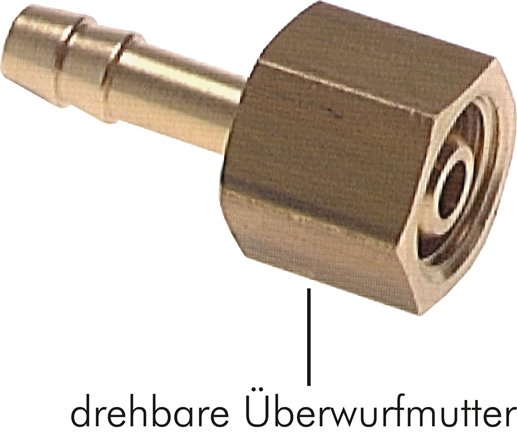

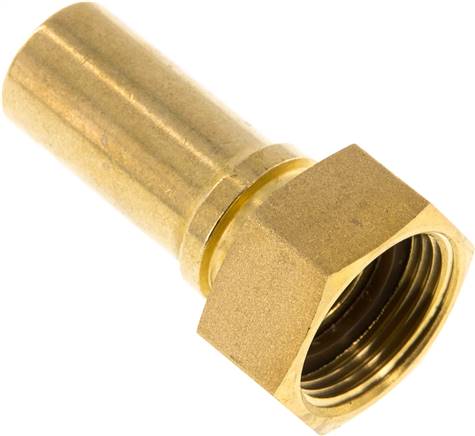

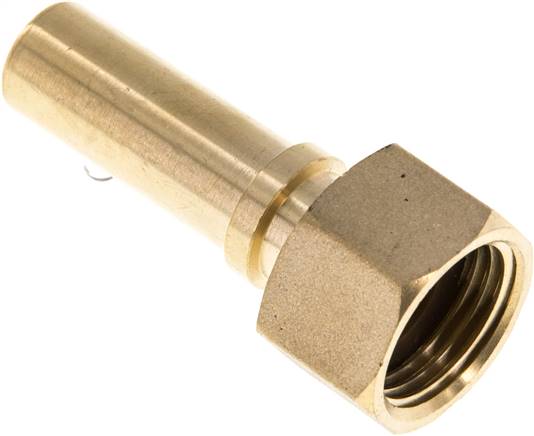

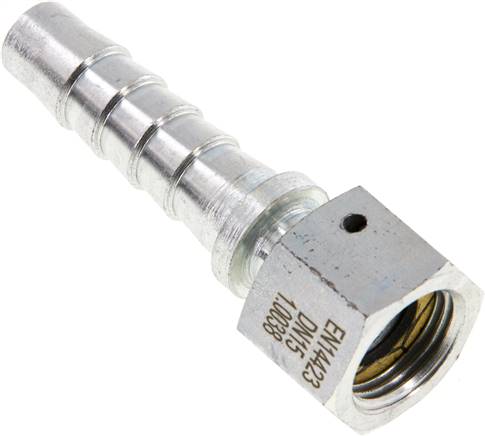

Schlauchtülle, mit Mutter G 1"-25 (1")mm, Messing
ST1025MS Schlauchtülle, mit Mutter G 1"-25 (1")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)PN (bar)16SW (mm)37Gewicht120 g / Stk.

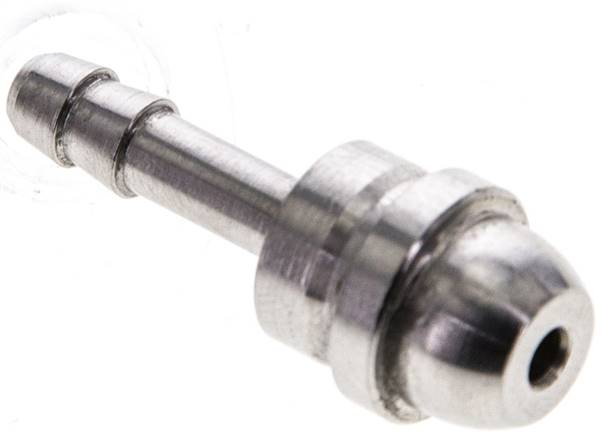

Tülle Edelstahl, G 1/8"-6 (1/4")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.*Linksgewinde 0,5 mm längerWeitere Eigenschaften:WerkstoffTülle EdelstahlSchlauch Ø innen (mm)6 (1/4)ÜberwurfmutterUM 18 ESGewinde (G)G 1/8"L (mm)12SW (mm)14Gewicht4.8 g / Stk.
Rohrdoppelnippel G 3/4"-100mm, Messing
RONI34/100MS Rohrdoppelnippel G 3/4"-100mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 3/4"L (mm)100Betriebsdruck (bar)16Gewicht220 g / Stk.

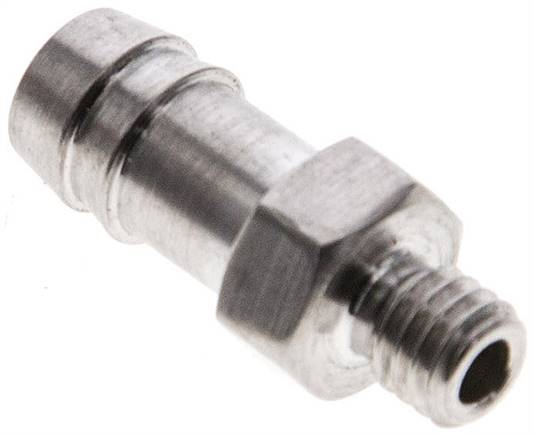

Gewindetülle ohne Bund R 3/8"-16 (5/8")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 3/8"Schlauch Ø innen (mm)16 (5/8)L (mm)70Gewicht50 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
