Verschraubung kon. dichtend Rp 1/2" (IG),1.4408
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"PN (bar)16Gewicht150 g / Stk.
Verschlussstopfen Innenskt. R 3/8", V4A
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffV4AGewindeR 3/8"PN (bar)40Gewicht12 g / Stk.
Tülle Messing vernickelt, G 1/4"-4mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)4ÜberwurfmutterUM 14 MSVGewinde (G)G 1/4"L (mm)15,5SW (mm)17Gewicht8.6 g / Stk.
Tülle Messing, G 3/8"-9 (3/8")mm, ohne Mutter
Achtung:Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen.Weitere Eigenschaften:WerkstoffTülle MessingSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 38 MSGewinde (G)G 3/8"Überwurfmutter mit LinksgewindeUM 38 MS LHGewinde (G)-1G 3/8 LHL (mm)14,5SW (mm)19Gewicht15 g / Stk.
Rundmuffe Rp 1/2"-Rp 3/8", 1.4408
MUR1238ES Rundmuffe Rp 1/2"-Rp 3/8", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeRp 1/2"Gewinde-1Rp 3/8"PN (bar)16Gewicht70 g / Stk.
Schlauchtülle zum Anschweißen 17,2mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571D (mm)17,2Schlauch Ø innen (mm)16 (5/8)L (mm)70Gewicht55 g / Stk.
Rundmuffe G 1-1/4"-G 1-1/4", Messing
MUR114MS Rundmuffe G 1-1/4"-G 1-1/4", MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1-1/4"Gewinde-1G 1-1/4"PN (bar)16Gewicht185 g / Stk.
Tülle Messing vernickelt, G 1/4"-9 (3/8")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 14 MSVGewinde (G)G 1/4"L (mm)15,5SW (mm)17Gewicht11 g / Stk.
Gewindetülle ohne Bund R 1-1/4"-40mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 1-1/4"Schlauch Ø innen (mm)40L (mm)70Gewicht160 g / Stk.
Gewindetülle G 1/2"-13 (1/2")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)SW (mm)24PN (bar)40Gewicht43 g / Stk.
Verschlussstopfen Außenskt. R 2", 1.4408
VS20AKES Verschlussstopfen Außenskt. R 2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 2"PN (bar)16Gewicht280 g / Stk.
Gewindetülle G 1/2"-8 (5/16")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)8 (5/16)SW (mm)24PN (bar)40Gewicht42 g / Stk.
L-Gewindetülle G 1/8"-6 (1/4")mm, Elastomerdichtung
Werkstoffe:Körper: MessingWeitere Eigenschaften:AusführungElastomerdichtungGewindeG 1/8"Schlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-20 bis +70Gewicht39 g / Stk.
Gewindetülle G 1/2"-10mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Schlauch Ø innen (mm)10SW (mm)24PN (bar)40Gewicht44 g / Stk.
Verschlussstopfen Innenskt. G 1-1/2", Messing
VS112MS Verschlussstopfen Innenskt. G 1-1/2", MessingWeitere Eigenschaften:WerkstoffMessingO-RingohneGewindeG 1-1/2"PN (bar)16Gewicht240 g / Stk.

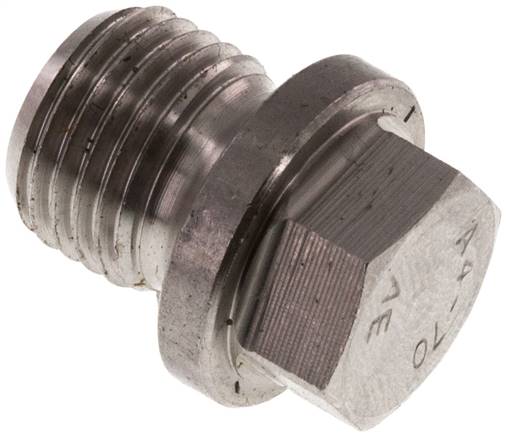

Verschlussstopfen Außenskt. G 1/4", V4A
VS14ABES Verschlussstopfen Außenskt. G 1/4", V4AWeitere Eigenschaften:WerkstoffV4AGewindeG 1/4"PN (bar)40SW (mm)13Gewicht24 g / Stk.
Gewindetülle G 1-1/2"-38 (1-1/2")mm, Polypropylen
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffPolypropylen**GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)SW (mm)50PN (bar)10Gewicht60 g / Stk.
Tülle Messing vernickelt, G 1/2"-9 (3/8")mm, ohne Mutter
Achtung!•Ausführung der Tüllen und Überwurfmuttern variiert je nach Hersteller und Werkstoff. Ein Mischen der Einzelteile mit anderen Herstellern oder Werkstoffen wird nicht empfohlen. •Viele vernickelte Gewindetüllen oder Doppelnippel sind nicht mit einem Innenkonus ausgestattet. Wir empfehlen daher die Verwendung von Gewindetüllen oder Doppelnippeln aus Messing (blank).Weitere Eigenschaften:WerkstoffTülle Messing vernickeltSchlauch Ø innen (mm)9 (3/8)ÜberwurfmutterUM 12 MSVGewinde (G)G 1/2"L (mm)19,5SW (mm)24Gewicht24 g / Stk.
Schlauchtülle, EN14420-5 G 1-1/2"-38 (1-1/2")mm, Messing
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 112Temperaturbereich (°C)-40 bis +80Gewicht290 g / Stk.
Doppelnippel R 1-1/2"-R 1-1/2", 1.4408
DN112112KES Doppelnippel R 1-1/2"-R 1-1/2", 1.4408Weitere Eigenschaften:Werkstoff1.4408GewindeR 1-1/2"Gewinde-1R 1-1/2"PN (bar)16SW (mm)51Gewicht195 g / Stk.
Schlauchtülle, mit Mutter G 1/2"-13 (1/2")mm, Messing vernickelt
ST1213MSV Schlauchtülle, mit Mutter G 1/2"-13 (1/2")mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Schlauch Ø innen (mm)13 (1/2)PN (bar)16SW (mm)24Gewicht55 g / Stk.
Reduziernippel G 1-1/2"(AG)-G 3/4"(IG), Messing
Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1-1/2"Gewinde innenG 3/4"PN (bar)16L (mm)8SW (mm)50Gewicht230 g / Stk.
Verschlussverschraubung für Rohre 12 S (M20x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichVerwendung:Verschlussverschraubung für EVGE, DKO-L oder DKO-S. Zum Verschließen von Schlauchleitungen oder Rohrenden, an denen Mutter und Schneidring aufgezogen wurden.*Bitte Überwurfmutter und Schneidring bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen12 S (M20x1,5)Betriebsdruck (bar)630Temperaturbereich (°C)-40 bis +120Gewicht48 g / Stk.
Doppelnippel G 1-1/2"-G 1-1/2", Messing vernickelt
*wird ohne Innenkonus geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1-1/2"Gewinde-1G 1-1/2"PN (bar)16SW (mm)50Gewicht170 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
