Verschraubung kon. dichtend Rp 2" (IG),1.4408
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:Werkstoff1.4408GewindeRp 2"PN (bar)16Gewicht750 g / Stk.
Gewindetülle R 1/2"-16 (5/8")mm, PA 6
GT1216K Gewindetülle R 1/2"-16 (5/8")mm, PA 6Weitere Eigenschaften:WerkstoffPA 6GewindeR 1/2"Schlauch Ø innen (mm)16 (5/8)SW (mm)22PN (bar)10Temperaturbereich (°C)0 bis +90Gewicht9.4 g / Stk.
Reduziernippel M 5(AG)-G 1/8"(IG), Messing vernickelt
RN518MSV Reduziernippel M 5(AG)-G 1/8"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenM 5Gewinde innenG 1/8"PN (bar)16L (mm)11SW (mm)14Gewicht9.8 g / Stk.
Verschraubung flach dichtend Rp 2" (IG),1.4408
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408GewindeRp 2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht750 g / Stk.
Verschlussstopfen Innenskt. M 14x1,5, Messing
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffMessingGewindeM 14x1,5PN (bar)16Gewicht8.4 g / Stk.
Schlauchtülle, EN14420-5 G 1-1/2"-38 (1-1/2")mm, 1.4408
Werkstoffe:Dichtung: Polyurethan (1.4408: PTFE)Betriebsdruck:25 barAusführung:flachdichtende Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:Werkstoff1.4408GewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Zubehör SchlauchklemmenSSA 52 / SSA 56 / SSA 60ErsatzdichtungenSTTW DR 112 PTFETemperaturbereich (°C)-30 bis +300Gewicht290 g / Stk.
Gewindetülle ohne Bund R 2-1/2"-75 (3")mm, 1.4571
*Schlauchnippel 48mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 50mm verwendbar, Schlauchnippel 88mm, bei flexiblen Schläuchen unter Verwendung geeigneter Schlauchschellen für 90mm verwendbarWeitere Eigenschaften:Werkstoff1.4571GewindeR 2-1/2"Schlauch Ø innen (mm)75 (3)L (mm)120Gewicht600 g / Stk.
Gewindetülle G 1"-32 (1-1/4")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)32 (1-1/4)SW (mm)36PN (bar)40Gewicht150 g / Stk.
Verschlussstopfen ohne Mutter 8 L/8 S, Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichHinweis:Zum Verschließen von Schneidringverschraubungen wird eine Überwurfmutter* benötigt.*Bitte Überwurfmutter bei Bedarf gesondert bestellen.Weitere Eigenschaften:WerkstoffStahl verzinktfür Rohrverschraubung (leicht)8 Lfür Rohrverschraubung (schwer)8 Spassende Überwurfmutter (leicht)M 8 Lpassende Überwurfmutter (schwer)M 8 SBetriebsdruck (bar)630Temperaturbereich (°C)-35 bis +100Gewicht8.6 g / Stk.
Reduziernippel R 1/2"(AG)-Rp 1/4"(IG), 1.4408
RN1214KES Reduziernippel R 1/2"(AG)-Rp 1/4"(IG), 1.4408Weitere Eigenschaften:Werkstoff1.4408Gewinde außenR 1/2"Gewinde innenRp 1/4"PN (bar)16Gewicht30 g / Stk.
Verschlussstopfen Innenskt. R 1", V4A
*Muss mit Dichtmittel eingedichtet werden!Weitere Eigenschaften:WerkstoffV4AGewindeR 1"PN (bar)40Gewicht55 g / Stk.
Reduziernippel R 1/4"(AG)-Rp 1/4"(IG), Messing vernickelt
RN1414KMSV Reduziernippel R 1/4"(AG)-Rp 1/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 1/4"Gewinde innenRp 1/4"Gewicht22 g / Stk.
Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, 1.4571
AST1019ES Aufschraub-Schlauchtülle G 1"-19 (3/4")mm, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)19 (3/4)SW (mm)41PN (bar)40Gewicht135 g / Stk.

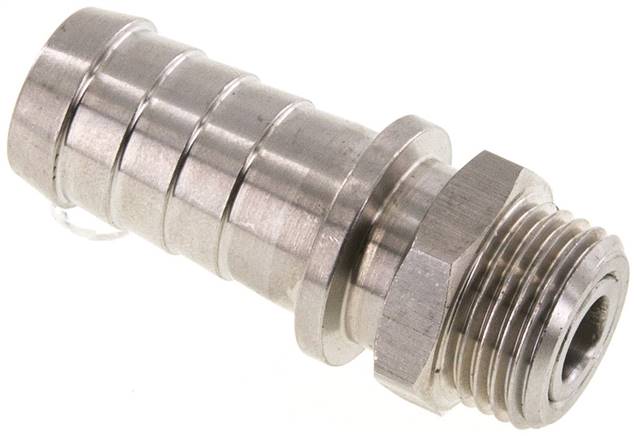

Gewindetülle, drehbar R 1/2"-19 (3/4")mm, 1.4301, PN 24
Werkstoffe:Dichtung: FKMTemperaturbereich:-20°C bis +95°CWeitere Eigenschaften:Werkstoff1.4301GewindeR 1/2"Schlauch Ø innen (mm)19 (3/4)SW (mm)24Gewicht90 g / Stk.

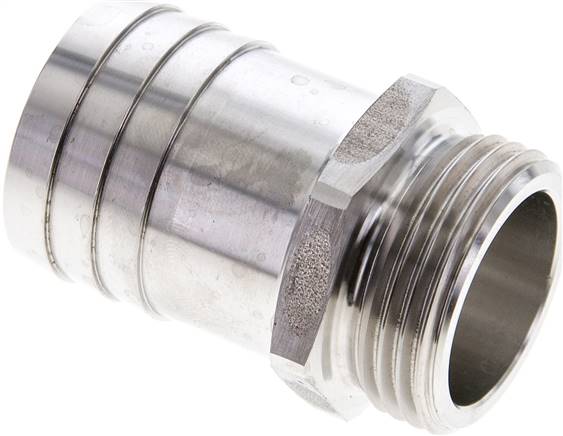

Gewindetülle G 1"-25 (1")mm, 1.4571
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:Werkstoff1.4571GewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)36PN (bar)40Gewicht95 g / Stk.
Verschraubung flach dichtend Rp/R 1-1/2" (IG/AG), Edelstahl
Werkstoffe:Dichtung: Typ Messing: Centellen*, Typ 1.4408: PTFE, Typ Temperguss verzinkt: Bitte separat bestellenAchtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Nicht vergessen:Für Typ Temperguss muss die Dichtung separat bestellt werden!*Einsatzbereich: Wasser, Dampf, Alkohol, brennbare Gase, Öle auf KohlenwasserstoffbasisWeitere Eigenschaften:Werkstoff1.4408Gewinde innenRp 1-1/2"Gewinde außenR 1-1/2"PN (bar)16Temperaturbereich (°C)-200 bis +200Gewicht550 g / Stk.

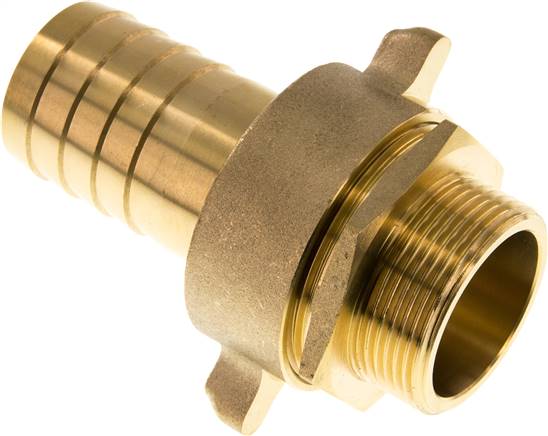

Standrohrverschraubung, flach dichtend G 1-1/2"-38 (1-1/2")mm
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +70°CWeitere Eigenschaften:Ausführungflach dichtendGewindeG 1-1/2"Schlauch Ø innen (mm)38 (1-1/2)Gewicht750 g / Stk.
Schlauchtülle, DIN EN 14423 G 2"-50x68mm, Messing
Temperaturbereich:Sattdampf max. +210°C, Wasser bis +120°CBetriebsdruck:18 barLieferumfang:inkl. flachdichtender, hitzebeständiger Dichtung (Typ 1.4301: PTFE)Weitere Eigenschaften:WerkstoffMessingGewindeG 2"Schlauch Ø innen x außen (mm)50x68Klemmschalen MessingSSA 68 HD MSKlemmschalen 1.4401SSA 68 HD ESErsatzdichtungenSTD DR 20Gewicht900 g / Stk.
2/3-Schlauchtülle, mit Mutter G 3/4"-13 (1/2")mm, gerade
Werkstoffe:Körper: Messing, Dichtung: NBRTemperaturbereich:0°C bis +90°CWeitere Eigenschaften:GewindeG 3/4"Schlauch Ø innen (mm)13 (1/2)AusführunggeradeErsatzdichtungen (NBR)ST 34 DIGewicht32 g / Stk.
Rohrdoppelnippel G 2"-150mm, Messing
RONI20/150MS Rohrdoppelnippel G 2"-150mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 2"L (mm)150Betriebsdruck (bar)16Gewicht900 g / Stk.
Reduziernippel G 1/2"(AG)-G 3/4"(IG), Messing vernickelt
RN1234MSV Reduziernippel G 1/2"(AG)-G 3/4"(IG), Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/2"Gewinde innenG 3/4"PN (bar)16L (mm)17SW (mm)32Gewicht70 g / Stk.
Gewindetülle M 5-4mm, Messing vernickelt
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeM 5Schlauch Ø innen (mm)4SW (mm)7PN (bar)16Gewicht2.1 g / Stk.
Gewindetülle G 2-1/2"-63 (2-1/2")mm, Messing
*ohne Innenkonus, **Grundmaterial FDA-zugelassen, Temperaturbereich: +5 bis max. +80°CWeitere Eigenschaften:WerkstoffMessingGewindeG 2-1/2"Schlauch Ø innen (mm)63 (2-1/2)SW (mm)80PN (bar)16Gewicht600 g / Stk.
Gegenmutter G 1/8", Messing
Weitere Eigenschaften:WerkstoffMessingGewindeG 1/8"SW (mm)14Gewicht3.2 g / Stk.
Standard Verschraubungen und Verbinder
DF Druckluft-Fachhandel bietet Ihnen unterschiedliche Standard-Verbinder und Verschraubungen. Wählen Sie zwischen Doppelnippeln, Reduziernippeln, Muffen, Tüllen, Verschluss-Schrauben, Muttern, Schott-Verschraubungen und Verlängerungsstücken. DF Druckluft-Fachhandel - Ihr Spezialist für Verschraubungen und Verbinder.
Sie haben Fragen oder möchten sich kompetent beraten lassen? Dann nutzen Sie bequem unser Kontaktformular.
