TÜV-Hochleist.-Sicherheitsventil G 1"(46,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)20GewindeG 1"Ansprechdruck (bar)46,00Abblasleistung (m3/h)8.494h (mm)14H-1 (mm)111SW (mm)41Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.20.D/G.0,77 CE0036 46 bar
Prevost Serie DRF - Mittleres Modell - PU/PVC-Außenschlauch und PU-Innenschlauch mit Polyester Länge 15 m
Serie DRF - Mittleres Modell - PU/PVC-Außenschlauch und PU-Innenschlauch mit PolyesterTechnische Daten:Ø Innen./Außen. (mm)8 x 12Länge (m)15KupplungISI 06Durchfluß (l/min)350Fest Eingang (mm)8 x 12Gewicht (kg)7Länge (mm)385Breite (mm)170Höhe (mm)365Gewicht (kg)6,95Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
TÜV-Sicherheitsventil G 1/2" (DN10), 45,00 bar, Messing vernickelt
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2"Ansprechdruck (bar)45,00Abblasleistung* (m3/h)1.874,60H120h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 45 bar
ES-Pressanschluss CEL (gerade), M 30 x 2 (22 L), DN19
1.170-12ES ES-Pressanschluss CEL (gerade), M 30 x 2 (22 L)Weitere Eigenschaften:BauformCEL (gerade)AnschlussgrößeM 30 x 2 (22 L)NW (mm)19BeschreibungAußengewinde 24° für Schneidringverbindung ISO 8434-1, leichGewicht140 g / Stk.
STANDARD-Filter, G 2", Standard 88-8
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 9)Optional:Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar, Baureihe 8 & 9: 1,5 - 20 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 8GewindeG 2"Durchfluss (L/min)30000BehälterausführungKunststoffbehälterKondensatablasshalbautomatischErsatzfilterFILTER DF80-8Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)300Porenweite im Filter8 ?mH (mm)447H1 (mm)396L (mm)148Gewicht3,3 kg / Stk.

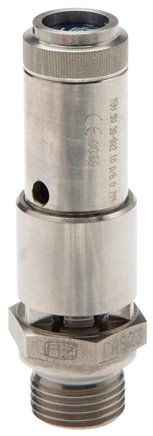

TÜV-Sicherheitsventil G 3/4" (DN10), 33,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 3/4"Ansprechdruck (bar)33,00Abblasleistung* (m3/h)1.384,50H95h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 33 bar

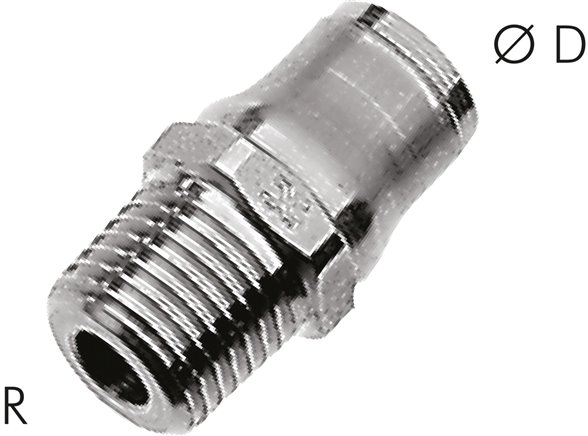

Gerader Steckanschluss R 1/4"-12mm, Baureihe Edelstahl
Baureihe Topline, C und CVWerkstoffe:Körper: Messing vernickelt, Dichtung: NBR (Baureihe CV: FKM), Lösering: Messing vernickelt (Baureihe Topline: Kunststoff)Temperaturbereich:-20°C bis max. +70°C (Baureihe CV: max. +150°C)Betriebsdruck:-0,95 bis 15 barBaureihe EdelstahlWerkstoffe:Körper: Edelstahl (316), Dichtung: FKM, Lösering: Edelstahl (316)Temperaturbereich:-15°C bis max. +110°CBetriebsdruck:-0,95 bis 18 barInformation:Bei der Montage werden ausschließlich silikonfreie Dichtungen und Fette verwendet!*alternativ siehe auch Typen IQSG ... ESWeitere Eigenschaften:BaureiheBaureihe Edelstahl*RR 1/4"D (mm)12Temperaturbereich (°C)-15 bis +110Betriebsdruck (bar)-0,95 bis 18Gewicht35 g / Stk.
SFS 50/60 ISO 21287-Zylinder, doppeltw., Kolben 50mm, Hub 60mm
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 50, Hub 60, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurz bauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminium-Profilrohr mit T-Nuten, eloxiertKolben-Ø50 mmHub60 mmAnschlussG 1/8KolbenstangeStahl S45C, hartverchromtKolbenstangen IGM10x1,5KolbenAluminiumDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite409. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 409 (siehe Downloads).
Elektr. Edelstahl-Kugelhahn, G 2", 24 bis 240 V (AC/DC)
Vorteile: 2 zusätzliche Endschalter, Drehmomentabschaltung, variable Spannung (Gleich- oder Wechselspannung), Handnotbetätigung, im Antriebsgehäuse integrierte Heizung, Baulänge nach DIN 3202-M3 (Anschweißenden nach DIN 3202-S13, EN 12982 ETE67) Werkstoffe: Körper: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM Temperaturbereich: -20 bis +180 °C Medien: Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien Eigenschaften Ausführung Standard Bauform Gewindeanschluss Spannung [V] 24 bis 240 V (AC/DC) Gewinde G 2" DN [mm] 50 Einbaulänge Kugelhahn [mm] 140 PN [bar] -0,9 bis 63 Stellzeit [s] 9
Winkel-Verschraubung G 1/8"-10x8mm, Polypropylen
Werkstoffe:PA (Polyamid), Polypropylen, PVDF, PFA (PTFE)Einsatzgebiet und allgemeine chemische ResistenzenPA: Einsatz in der Pneumatik sowie für Wasser. Die chemische Beständigkeit ist gut gegenüber Benzin, Diesel, Heizöl, Alkalien. PP: Widerstandsfähig gegen wässrige Lösungen von Säuren, Laugen und Salzen, sowie einer großen Zahl organischer Lösungsmittel. Ungeeignet für konzentrierte oxydierende Säuren. PVDF: Widerstandsfähig gegen Säuren, Salzlösungen, aliphatische, aromatische und chlorierte Kohlenwasserstoffe, Alkohole und Halogene. Bedingt verwendbar für Ketone, Ester, Äther, organische Basen und Alkalilaugen. PFA: Widerstandsfähig gegen fast alle Chemikalien.Temperaturbereich:PA: von -40°C bis max. +60°C, Polypropylen: von +5°C bis max. +90°C, PVDF: von -40°C bis max. +140°C, PFA: von -40°C bis max. 180°CBetriebsdruck:10 barAnschlussprinzip "1" für Schläuche (nicht für PTFE-Schläuche):PA, Polypropylen, PVDF:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einem elastischen Klemmring durch Anziehen der Rändelmutter arretiert. •Der elastische Klemmring ermöglicht es, innerhalb der gleichen Verschraubung mehrmals verwendet zu werden. Das bedeutet, die Verschraubung kann gelöst werden und mit dem gleichen Klemmring wieder dicht geschlossen werden. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.Anschlussprinzip "2" für Schläuche (auch für PTFE-Schläuche):PFA:•Der Schlauch wird über die feste Schlauchtülle in die Verschraubung geschoben und mit einer Schneid-Dichtring-Kombination durch Anziehen der Rändelmutter arretiert. •Alle Gewinde und Schlauchtüllen (für Schlauchaufnahme) sind nahtfrei.*Bei PFA- und PTFE-Schläuchen empfehlen wir einen Austausch des Klemmrings gegen eine Schneid- und Dichtringkombination (KL..PP), **Rändelmutter und Klemmring in PP, ***Grundmaterial FDA-zugelassenWeitere Eigenschaften:WerkstoffPolypropylen***EinschraubgewindeG 1/8"Schlauch Ø außen x innen (mm)10x8Anschlussprinzip1*Temperaturbereich (°C)+5 bis +90Gewicht10 g / Stk.
Bimetallthermometer, waagerecht D80/0 bis +250°C/200mm
Werkstoffe:Gehäuse: 1.4301, Tauchschaft: 1.4571, Sichtscheibe: InstrumentenflachglasAnzeigenkorrektur:VerstellzeigerSchutzart:IP 43Anschluss:Außengewinde G 1/2" (Schutzrohrtyp B)Tauchschaft:8 mmKlasse:1,0Temperaturbereich:Umgebung: -20°C bis +60°CBetriebsdruck am Tauchschaft:max. 25 barHinweis:WIKA Typ A52Weitere Eigenschaften:Durchmesser (mm)80Anzeigebereich (°C)0 bis +250Tauchschaftlänge L (mm)200Skalenteilung (°C)2B1 (mm)30B2 (mm)47Gewicht200 g / Stk.
Ersatzfilter 5 µm 8040-5
Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Gehäuse: Aluminium, Behälter: Messing (DF8740 und DF8840: Aluminium), Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis +90°CEingangsdruck:0 - 40 barKondensatentleerung:manuellMedien:Druckluft, neutrale Gase*gemessen bei P1 = 6 bar und 0,2 bar DruckabfallWeitere Eigenschaften:AusführungErsatzfilter 5 ?mGewicht230 g / Stk.
MULTIFIX Verteilerblock, G 1/4", Multifix 0
Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBRMedien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +60°CVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (Baureihe 0: mit Koppelpaket max. 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)*Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.Weitere Eigenschaften:BaureiheMultifix 0BauformStandardGewinde P/A (Eingang/Ausgang)G 1/4"Gewindeabgang B (oben)G 1/8"Gewindeabgang C (unten)G 1/8"Durchfluss P-A (L/min)2700Durchfluss P-B (L/min)1300Durchfluss P-C (L/min)1300L1 / L2 (mm)23BefestigungswinkelW 0Koppelpaket zur Verkopplung mit StandardbauformKP 0Gewicht135 g / Stk.
Silikon-Heißluftschlauch, einlagig, 63mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)63Betriebsdruck (bar)-0,4 bis 1,1Gewicht330 g / Stk.
3-Wege-Flanschkugelhahn, Edelstahl, DN40-PN16 (DIN), T4, Pneumatischer Antrieb
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +200°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, GetränkeOptional:pneumatischer Antrieb*** -P, Zeugnis 3.1Vorteile:•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.Weitere Eigenschaften:AusführungPneumatischer AntriebBohrungT4FlanschanschlussDN40-PN16 (DIN)Nennweite (mm)40L1 (mm)242L2 (mm)121Betriebsdruck (bar)-0,9 bis 16B (mm)110d (mm)150R (mm)258t (mm)18ISO 5211F05ReparatursätzeKHFL 3/40 ES REP
Pneumat. Drehantrieb Gr. 90, doppeltwirkend, F12 (Vierkant 22)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F12 (Vierkant 22)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Anschlussbild für Endschalterbox oder Stellungsregler-1130 x 30Luftanschluss (NAMUR)G 1/4"Baugröße90A (mm)125BM 12C (mm)27D (°)45VerschleißteilesatzPD 090 REPGewicht14 kg / Stk.
Manometer waagerecht (CrNi/Ms), 100mm, 0 - 40 bar
Werkstoffe:Gehäuse: 1.4301, Messsystem: Cu-Legierung (1.4404 bei Drücken >= 100 bar), Anschluss: Messing, Sichtscheibe: InstrumentenflachglasAnschlussgewinde:G 1/2" *, rückseitig exzentrischKlasse:1,0Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +80°CSchutzart:-40°C bis +80°CHinweis:WIKA Typ 212.20Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Anzeigebereich (bar)0 - 40Skalenteilung (bar)1Gewicht600 g / Stk.
Gerader Verbinder 16 S-16 S, Stahl verzinkt, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (1) (mm)16 SRohrstutzen Ø (2) (mm)16 SBetriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht180 g / Stk.
Reduziereinsatz 22 L-12 L (M18x1,5), 1.4571, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (1) (mm)22 LRohr Ø außen (2)12 L (M18x1,5)Betriebsdruck (bar)160Temperaturbereich (°C)-20 bis +200Gewicht200 g / Stk.
Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 20mm, Typ SQN
Kurzhubzylinder »ACQ« doppeltwirkend, Magnet, IG, Kolben-Ø 40, Hub 20, Anschluss G 1/8, Arbeitsdr. 1-10 bar, Temp. -20°C bis 70°CSpeziell für Anwendung bei beengten Platzverhältnissen.Ausführung mit Magnetkolben. Kurzhubzylinder in zwei verschiedenen Ausführungen:Serie »ACQ«, doppeltwirkend, Ø 12 ? 100Serie »ASQ«, einfachwirkend, Ø 12 - 63Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten.Technische Daten:Arbeitsdruck min.1 barArbeitsdruck max.10 barTemperaturbereich min.-20 °CTemperaturbereich max.70 °CDichtmaterialNBRRohrAluminiumKolben-Ø40 mmHub20 mmAnschlussG 1/8KolbenstangeStahl, hartverchromtKolbenstangen IGM8x1,25Kolbenstangen-Ø16 mmKolbenAluminiumBauform3Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 400. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 400 (siehe Downloads).
2/2-Wege ES-Magnetventil G 3/4", 0-16 bar, stromlos geschlossen (NC) 24VAC
Werkstoffe:Körper: 1.4581 (Innenteile 1.4104), Dichtung: FKMTemperaturbereich:0°C bis +80°C, Umgebung: max. +35°CBetriebsdruck:0 - 16 barEinbaulage:mit stehendem Magneten, stromlos geöffnet (NO) auch mit liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Optional:NPT-Gewinde -NPT*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V ACFunktionstromlos geschlossen (NC)GewindeG 3/4"DN (mm)25L (mm)95kv-Wert* (L/min)180MagnetspuleCGewicht1,7 kg / Stk.
ATEX-Druckschalter 50 - 150 bar (Wechsler), G 1/4" (AG)
Werkstoffe:Typ DRSW: Körper: Stahl verzinkt, Aluminium eloxiert, Typ DRS: Körper: Aluminium, Membrane*: NBRTemperaturbereich:-20°C bis +80°CRückschaltdifferenz:Typ DRSW:10 bis 20% vom eingestellten Wert, Typ DRS: 10 bis 30% vom eingestellten WertSchutzart:IP 65Elektrischer Anschluss:2 m Kabel (3-adrig)Schaltertyp:Wechsler*Typ DRSW 150 X, DRS 100 X und DRS 400 X: Ansteuerung über KolbenWeitere Eigenschaften:ATEXEx II 3D IP 65 T90°C (Staub)Einstellbereich (bar)50 - 150GewindeG 1/4 (AG)Überdrucksicher bis (bar)600Schaltleistung250 V / 2 AGewicht230 g / Stk.
Gewindestange DIN 975 (1 mtr.), M 4, Stahl verzinkt 4.6
Stangenlänge:1 mtr.Weitere Eigenschaften:WerkstoffStahl verzinkt 4.6dM 4Gewicht3.7 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
