Gabelkopf mit Bolzen M 6, Stahl verzinkt
Optional:Werkstoff 1.4571 -ES 4A*Typ Edelstahl kann optisch von der Zeichnung abweichenWeitere Eigenschaften:WerkstoffStahl verzinktfür Kolben Ø (mm)12 & 16AM 6B (mm)12C (mm)24D (mm)16E (mm)6F (mm)31G (mm)12H (mm)6Gewicht19 g / Stk.
Schweißmuffen-Kugelhahn, PP-H / FKM, 20mm (Industrieausf.)
Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PP-H, Kugelsitz: PTFEBetriebsdruck:0 - 10 barBesonderes Qualitätsmerkmal:Kugelhahn 100% geprüftAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenFKMInnen Ø D (mm)20DN (mm)15H (mm)80L (mm)16Z (mm)48E (mm)49B (mm)50C (mm)64Durchfluss* (L/min)190Gewicht95 g / Stk.
Schott-Schnellkupplung (NW5) 8x6mm Schlauch, Messing vernickelt, für Stecker beidseitig absperrend, blau
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø außen x innen (mm)8x6Verwendbar für Stecker beidseitig absperrendjaAusführungblaue SchiebehülseAM 12x1Emax (mm)5Temperaturbereich (°C)-20 bis +100Gewicht43 g / Stk.
Ventilterminal 14x5/2-Wege, PROFINET, M 7 an Grundplatte (seitlich)
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenDurchfluss je Ventilstation:M 5: ca. 230 l/min, M 7: ca. 330 l/minLieferumfang:Ventilterminal inklusive aufgebauten VentilenOptional:Ansteuerung über PROFINET (max. 32 Ventilmagnete, -10°C bis +50°C) -PN, Ansteuerung über EtherCAT (max. 32 Ventilmagnete, -10°C bis +60°C) -EC, Ansteuerung über IO-Link, -10°C bis +50°C) -IOHinweis:Hierbei handelt es sich um Standard-Ventilterminals, die in der Regel ab Lager lieferbar sind. Auf Wunsch können diese durch den Aufbau von separat zu bestellenden Einzelventilen beliebig umgestellt werden. Die Ventile werden dann entsprechend ihrer Funktion angeordnet. Hohe Bestellnummern (z.B. SV 5412-M5Y) werden am elektrischen Anschluss, niedrige Bestellnummern (z.B. SV 5211-M5) von diesem entfernt angeordnet. Blindplatten werden hinter den Ventilen vom Anschluss entfernt montiert.Weitere Eigenschaften:AnsteuerungPROFINETAnzahl Stationen14AbgängeM 7 an Grundplatte (seitlich)AusführungVentilterminal, bestückt mit 5/2-Wege AnschlussplattenventilA (mm)19B (mm)16C (mm)22D (mm)86E (mm)94,5F (mm)102,8G1M 7G2G 1/8"H (mm)4,2K (mm)233,5L (mm)225,5M (mm)6,5N (mm)11,3O (mm)6,0P (mm)11,5Q (mm)12,5R (mm)25S (mm)59,5
2/2-Wege Messing-Magnetventil G 3/4", -0,95 - 9 bar, stromlos geschlossen (NC) 24V=
Werkstoffe:Körper: Messing, Innenteile: Messing/Edelstahl, Dichtung: NBRTemperaturbereich:-10°C bis max. +90°C (G 1-1/4" - G 1-1/2" und stromlos geöffnet (NO): -10°C bis max. +80°C), Umgebung: max. 50°CMedien:Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, Heizöl, andere Medien auf AnfrageEinbaulage:mit stehendem und liegendem MagnetenSpannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65 (Steckergröße 3)Optional:FKM-Dichtung (-10°C bis max. +130°C, G 1-1/4" - G 1-1/2": max. +80°C) -V, EPDM-Dichtung für Luft und Heißwasser (-10°C bis max. +120°C, G 1-1/4" - G 1-1/2": max. +80°C) -EPInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Wasserdurchfluss bei +20°C, 1 bar Druck am Ventileingang, freier AuslaufWeitere Eigenschaften:Steuerspannung24 V=Funktionstromlos geschlossen (NC)GewindeG 3/4"DichtungenNBRBetriebsdruck (bar)-0,95 - 9DN (mm)17L (mm)81,5kv-Wert* (L/min)90MagnetspuleGMedientemperatur (°C)-10 bis +90Umgebungstemperatur (°C)max. +50Gewicht1 kg / Stk.
Storz-Kupplung 32, 25 (1")mm Schlauch, Messing
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:WerkstoffMessingStorz-Größe32Schlauch Ø innen (mm)25 (1)AusführungStandardKnaggenabstand (mm)44Temperaturbereich (°C)-40 bis +110Gewicht400 g / Stk.
MULTIFIX Filterregler, G 3/8", 0,5 - 10bar, Baureihe 1, mit Schutzkorb, Kondensatablass automatisch
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:1600 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/8"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht490 g / Stk.
TÜV-Sicherheitsventil G 1/4" (DN8), 0,70 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:Werkstoff 1.4404 (günstiger Edelstahl) -ES2A, NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 1/4"Ansprechdruck (bar)0,70Abblasleistung* (m3/h)18,0H (mm)63h-1 (mm)10SW (mm)22BauteilkennzeichnungTÜV.SV...-882.8.D/G.0.31 CE0036 0,7 barGewicht80 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1"(43,0bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)20GewindeG 1"Ansprechdruck (bar)43,00Abblasleistung (m3/h)7.950h (mm)14H-1 (mm)111SW (mm)41Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.20.D/G.0,77 CE0036 43 bar
Edelstahl-Rohrschelle, 25mm, Baugröße 3, leichte Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: 1.4571, Schrauben: 1.4301, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)25H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48S (mm)3Gewicht110 g / Stk.
Storz-Kupplung G 1-1/4"(IG), 38, Aluminium (geschmiedet)
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.Werkstoffe:Dichtung im Innnengewinde: NBR (Typ 1.4581: PTFE)Optional:schwenkbarer Gewindestutzen -DR, mit Verriegelung -VERWeitere Eigenschaften:WerkstoffAluminium (geschmiedet)Storz-Größe38GewindeG 1-1/4"AusführungStandardKnaggenabstand (mm)51Temperaturbereich (°C)-40 bis +110Gewicht165 g / Stk.
Reihenleiste (4-fach) für YSV20
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:Zuluft & Abluft: 4 x G 1/8", Abgänge: M 5Weitere Eigenschaften:Stationen (Stk)4BeschreibungReihenleiste für YSV20Gewicht160 g / Stk.
5/2-Wege Magnetimpulsventil, G 1/2", 24 V= (ATEX)
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 520: O, Steckergröße: 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
45°-Temperier-Schnellkupplung 9mm Zapfen,G 1/4"(AG), Messing, mit Entriegelungssicherung
Werkstoffe:Anschluss, Ventil, Ventilkörper und Entriegelungshülse: Messing oder 1.4305, Feder, Sprengring und Verriegelungskugeln: Edelstahl, Dichtungen: FKM (PTFE-beschichtet)Temperaturbereich:-20°C bis +160°CBetriebsdruck:0 bis 15 barEinsatzbereich:für flüssige Medien mit Temperaturen bis +160°C, z.B. für Kühlkreisläufe an Kunststoffverarbeitungsmaschinen (+200°C auf Anfrage)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (BA) können nur mit Kupplungsdosen mit Ventil (BA) verwendet werden.Optional:mit Entriegelungssicherung (ist bei Edelstahlkupplung Standard) -SZur leichteren Unterscheidung der Messingkupplungen:Kupplungsdose:Schiebehülse aus Messing blank = absperrend, Schiebehülse aus Messing vernickelt = ohne VentilKupplungsstecker:Stecker aus Messing blank = metrisches Gewinde, Stecker aus Messing vernickelt = zölliges GewindeKompatibel zu**:Hasco (Z8 .../9 ...)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffMessingAusführungmit VentilAußengewindeG 1/4"Verwendbar für Stecker mit VentiljaEntriegelungssicherungjaGewicht70 g / Stk.
Schlauchnippel M 22 x 1,5 (14 S), 11 - 12mm, Stahl verzinkt
8521000 Schlauchnippel M 22 x 1,5 (14 S), 11 - 12mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheNW (mm)10Schlauch Ø innen (mm)11 - 12GewindeM 22 x 1,5für Rohr Ø außen (mm)14 SSchlüsselweite (mm)24Gewicht55 g / Stk.
3/2-Wege Magnetimpulsventil mit Fremdluftanschluss, G 1/2" (Pilot G 1/8") 115V
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:beliebigInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
3/2-Wege Magnetimpulsventil mit Fremdluftanschluss, G 1/4" (Pilot G 1/8") 24V=
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:beliebigInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
Rückschlagventil 1/8 L= 30,0mm Sechskant G472258 DGKG472258
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht´s zum Schneider ErsatzteilkatalogUnser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-Werkzeuge Eigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!!Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
T-Steckanschluss, Innengew. G 1/4"-4mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 1/4"D (mm)4Temperaturbereich (°C)-20 bis +80Gewicht36 g / Stk.
Winkel-Verschraubung G 1/2"-10x8mm, Messing vernickelt, Hohlschraube
Hinweis:Hohlschraube, Ringstück und Dichtungen werden unmontiert geliefertTyp Messing vernickeltBetriebsdruck:-0,95 bis 20 barTemperaturbereich:-10°C bis max. +70°CTyp AluminiumBetriebsdruck:-0,99 bis 15 barTemperaturbereich:-15°C bis max. +70°CTyp Kunststoff (POM)Betriebsdruck:-0,99 bis 10 barTemperaturbereich:-10°C bis max. +60°C*Hohlschraube aus Stahl verzinkt, **Farbe schwarzWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/2"Schlauch Ø außen x innen (mm)10x8H (mm)33,5Verpackungseinheit (Stk)5Betriebsdruck (bar)-0,95 bis 20Temperaturbereich (°C)-10 bis +70Gewicht120 g / Stk.
Pneum. 3-tlg. Flanschkugelh., DN32-PN40 (DIN/EN), Feder-öffnend
KugelhahnWerkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFETemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-F1 (DIN EN 558-1, Reihe 1)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN32-PN40 (DIN/EN)Nennweite (mm)32Einbaulänge Kugelhahn (mm)180Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDE 006-FO-VK11

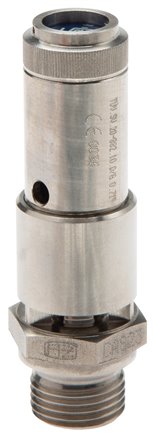

TÜV-Sicherheitsventil G 1/2" (DN10), 43,00 bar, 1.4571
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2"Ansprechdruck (bar)43,00Abblasleistung* (m3/h)1.792,90H120h-114SW27BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 43 bar
Reduziereinsatz 28 L-18 L (M26x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichAchtung: Bitte beachten Sie:Bei Verwendung unterschiedlicher Baureihen darf die Verschraubung nur mit dem Betriebsdruck der leichten Baureihe belastet werden.*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (1) (mm)28 LRohr Ø außen (2)18 L (M26x1,5)Betriebsdruck (bar)160Temperaturbereich (°C)-40 bis +120Gewicht310 g / Stk.
Manometer-Absperrhahn G 1/2" Spannmuffe - Zapfen, 1.4571, Prüfanschluss 60 x 25 x 10
Werkstoffe:Körper und Küken: Messing oder 1.4571, Griff: KunststoffAnwendung:Manometer Absperrhähne werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen.Der Hebel kann auf "Durchgang" - Druck steht am Messgerät an, "Absperrung" - Druckmessgerät ist von der Versorgungsleitung getrennt, aber nicht entlastet oder "Absperrung mit Entleerung" - Druckmessgerät ist von der Versorgungsleitung getrennt und der Raum zwischen Hahn und Druckmessgerät ist in die Atmosphäre entlastet gestellt werden. Für höhere Drücke oder aggressive Medien empfehlen wir die Verwendung von Manometer Absperrventilen.Temperaturbereich:-10°C bis +50°C*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messinghähnen wird die Spannmuffe in Stahl, bei den Edelstahlhähnen in 1.4301 ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571AusführungSpannmuffe* - Zapfen**PN (bar)25Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"Prüfanschluss60 x 25 x 10NormDIN 16263Gewicht700 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
DF Druckluft Fachhandel - Ihr starker Partner für Druckluftzubehör!
Sie haben Fragen oder suchen spezielles Pneumatikzubehör? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir beraten Sie gerne!
