Messanschluss M16x1,5 - G 1/4" (AG)
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:EinschraubgewindeG 1/4"Betriebsdruck (bar)630AbdichtungsformBGewicht75 g / Stk.
PVC-Gewebeschlauch 6x12,0mm, transparent, 25 mtr. Rolle
Werkstoffe:Innenseele und Außendecke: PVC, Gewebeeinlage: Textil, TÜV-geprüft, LABS-freie Produktion, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 (Simulanzien A, B und C) und FDA 21 CFR 175.300 (Typ leuchtgrün: nicht TÜV-geprüft und nicht FDA 21 CFR 175.300).Temperaturbereich:-20°C bis +60°CEinsatzbereich:Wasser, Druckluft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.Optional:Rollenlänge 10 Meter** -10, Rollenlänge 25 Meter** -25, Rollenlänge 75 Meter** -75, Rollenlänge 100 Meter** -100, Rollenlänge 200 Meter** -200*bei 3-facher Sicherheit nach Werksnorm, **nicht für alle Farben und Durchmesser verfügbarWeitere Eigenschaften:Ausführung25 mtr. RolleSchlauch Ø innen (mm)6Schlauch Ø außen (mm)12,0FarbetransparentBetriebsdruck* bei 20°C (bar)27Betriebsdruck* bei 40°C (bar)21Rollenlänge (m)25Gewicht2,6 kg / Stk.
Doppelnippel G 1/4"-G 1/4", 1.4571
*wird ohne Innenkonus geliefertWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/4"Gewinde-1G 1/4"PN (bar)40SW (mm)17Gewicht18 g / Stk.
Aufschraub-Schlauchtülle G 1"-25 (1")mm, Messing
AST1025MS Aufschraub-Schlauchtülle G 1"-25 (1")mm, MessingWeitere Eigenschaften:WerkstoffMessingGewindeG 1"Schlauch Ø innen (mm)25 (1)SW (mm)36PN (bar)16Gewicht75 g / Stk.
Propangas-/Butangas-Schlauch EN16436 DVGW 9,0x3,5mm
Werkstoffe:Innenseele: NBR (Typ Eco: PVC), schwarz, glatt, Textileinlagen gekordelt, Außendecke: SBR / NBR (Typ Eco: PVC), orange, glattTemperaturbereich:-30°C bis +70°CBetriebsdruck:10 bar (Berstdruck: 30 bar)Einsatzbereich:z.B. für Propangasbrenner, alterungs-, ozon- und witterungsbeständigRollenlänge:40 mtr.Weitere Eigenschaften:AusführungStandardSchlauch Ø innen (mm)9,0Wandstärke (mm)3,5Schlauch Ø außen (mm)16,0Gewicht190 g / Stk.
Kupplungsstecker (NW7,2) G 1/2"(AG) mit Rückschlagventil
Betriebsdruck:0,5 bis 10 barWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"Gewicht75 g / Stk.
Saugkorb für Rückschlagventil G 1/2", 1.4401
Werkstoffe:Typ 1.4301: Gewindeteil: Nylon 6, Filter: 1.4301, Typ 1.4401: Gewindeteil und Filter: 1.4401Weitere Eigenschaften:Werkstoff1.4401GG 1/2"A (mm)55B (mm)23Maschenweite (mm)1,0Gewicht15 g / Stk.
PREVOST-GERADE MUFFE MIT INNENGEWINDE für Rohr mit außen-Ø = 25 IG BSPP = G 1/2
1-Ohr-Schlauchschelle 26,5 - 30mm, Edelstahl
Werkstoffe:1.4307 (W4), Einlagering: 1.4310Verwendung:1-Ohr-Schellen werden durch Zukneifen mittels Klemmzange montiert und lassen sich nur durch Aufkneifen mit einem Seitenschneider lösen. Der Einlagering bewirkt eine absolut sichere Rundum-Abbindung und findet bevorzugt bei der Montage von weichen und empfindlichen oder sehr steifen Schläuchen Verwendung. Die Schelle ist nicht wiederverwendbar.Vorteile:•kleine Bauweise, •"federt" selbst nach, •keine überstehenden Gewindezungen (keine Verletzungsgefahr), •nicht lösbarWeitere Eigenschaften:Ausführungmit EinlageringØ Spannbereich (mm)26,5 - 30Bandbreite (mm)9,2Gewicht7.8 g / Stk.
Doppelnippel G 1"-G 3/4", Messing/Rotguss
Weitere Eigenschaften:WerkstoffMessing/RotgussGewindeG 1"Gewinde-1G 3/4"PN (bar)16SW (mm)36Gewicht130 g / Stk.
Rohrschelle, 35mm, Baugröße 5, leichte Baureihe, mit Anschweißplatte, Aluminium
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungAluminium-Schelle mit AnschweißplatteBaugrößeBaugröße 5, leichte BaureiheRohr Ø außen (mm)35H (mm)64B (mm)30a1 (mm)52a2 (mm)72a3 (mm)70S (mm)3Gewicht260 g / Stk.
Klemmbackenpaar 21,3mm, Baugröße 3, leichte Baureihe Polypropylen
GR3213LKP Klemmbackenpaar 21,3mm, Baugröße 3, leichte Baureihe PolypropylenWeitere Eigenschaften:WerkstoffPolypropylenBaugrößeBaugröße 3, leichte BaureiheRohr Ø außen (mm)21,3H (mm)41B (mm)30a1 (mm)33a2 (mm)50a3 (mm)48a4 (mm)64a5 (mm)78S (mm)3d (mm)7Gewicht21 g / Stk.

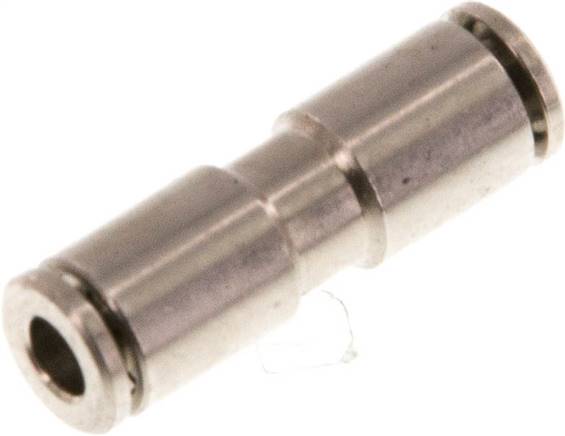

Gerader Steckanschluss 3mm-3mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardD (mm)3D1 (mm)3Temperaturbereich (°C)-20 bis +80Gewicht3.2 g / Stk.
Verschraubung kon. dichtend, Rp 1/2"/R 1/2" (IG/AG)
Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Optional:NPT-Gewinde (nur für Typ 1.4408) -NPTWeitere Eigenschaften:WerkstoffTemperguss verzinktGewinde innenRp 1/2"Gewinde außenR 1/2"PN (bar)25Gewicht260 g / Stk.
Verschlussstopfen Außenvkt. R 1/2", Temperguss verzinkt
VS12ST Verschlussstopfen Außenvkt. R 1/2", Temperguss verzinktWeitere Eigenschaften:WerkstoffTemperguss verzinktGewindeR 1/2"PN (bar)25Gewicht55 g / Stk.
Gerade Schneidringverschraubung 8 L (M14x1,5), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen8 L (M14x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht49 g / Stk.
Kreuz-Verteiler 3 x G 1/4",Messing
FR143MS Kreuz-Verteiler 3 x G 1/4",MessingWeitere Eigenschaften:WerkstoffMessingAusführung3-fachGewinde3 x G 1/4"L (mm)30B (mm)22H (mm)22Gewicht65 g / Stk.
Schnellkupplung (NW10) R 3/4"(AG), Messing vernickelt
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenR 3/4"Verwendbar für Stecker beidseitig absperrendneinTemperaturbereich (°C)-20 bis +100Gewicht175 g / Stk.
Steckanschluss m. Innengew. G 3/8"-10mm, IQS-MSV (Standard)
Werkstoffe:Körper und Lösering: Messing vernickelt, Dichtungen: NBR (Hochtemperaturausführung: FKM), Haltekrallen: Edelstahl (Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet!)Temperaturbereich:-20°C bis max. +80°C (Hochtemperaturausführung: -20°C bis max. +150°C)Betriebsdruck:-0,98 bis 16 barMedien:geölte und ungeölte Druckluft, neutrale und ungefährliche GaseVorteile:•große Produktvielfalt, •stabile Bauform durch Ganzmetallausführung, •auch Gewinde M 7, M 8 x 1, M 10 x 1 und M 12 x 1,5 verfügbar, •zylindrische Einschraubgewinde durch gekammerten O-Ring abgedichtetWeitere Eigenschaften:AusführungStandardGG 3/8"D (mm)10P (mm)20,0Temperaturbereich (°C)-20 bis +80Gewicht50 g / Stk.
Kreuz-Verteiler 4 x G 1/2",Aluminium
VB412A Kreuz-Verteiler 4 x G 1/2",AluminiumWeitere Eigenschaften:WerkstoffAluminiumAusführung4-fachGewinde4 x G 1/2"L (mm)50B (mm)50H (mm)32Gewicht145 g / Stk.
Gummiprofilierte Rohrschelle 40mm, DIN 3016-1
Verwendung:Zur einfachen Befestigung von Schläuchen, Kabeln und Rohren.Werkstoffe:Schelle: Stahl verzinkt, Einlage: NBR / CRTemperaturbereich:-35°C bis +100°C*ähnlich DIN 3016-1Weitere Eigenschaften:WerkstoffStahl verzinkt (W1)für Rohr Ø (mm)40Bandbreite (mm)20Befestigungsbohrung (mm)8,4Gewicht47 g / Stk.
FUTURA Befestigungswinkel inkl. Schrauben, Futura 1
*Um den Befestigungswinkel montieren zu können, muss eine Abdeckplatte an dem Gerät entfernt werden.Weitere Eigenschaften:AusführungBefestigungswinkel inkl. Schraubenfür BaureiheFutura 1Gewicht95 g / Stk.
Gewindeverlängerung G 1/8"-36mm, Messing vernickelt
RN1818/36MSV Gewindeverlängerung G 1/8"-36mm, Messing vernickeltWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/8"Gewinde innenG 1/8"L (mm)36PN (bar)16SW (mm)14Gewicht32 g / Stk.
