Tragschienenmutter schwere Baureihe, M 12, 1.4571
KMAM12ES Tragschienenmutter schwere Baureihe, M 12, 1.4571Weitere Eigenschaften:Werkstoff1.4571GewindeM 12für BaugrößeBaugröße 4, schwere BaureiheGewicht55 g / Stk.
Pneumat. 3-Wege-Kugelhahn (T4), einfachwirkend, G 1", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT4Gewinde KugelhahnG 1"DN (mm)20Einbaulänge Kugelhahn (mm)107PN (bar)0 bis 40ErsatzantriebePDE 006-VK11Gewicht2,9 kg / Stk.
Ersatzsieb 0,25mm 40x49mm für Schmutzfänger
Werkstoffe:Körper1.4408, Dichtung: PTFE, Sieb: 1.4401Maschenweite:0,8 mmTemperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,99 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:0,25 mm Maschenweite -F, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M8Weitere Eigenschaften:Maschenweite0,25 mmGewicht15 g / Stk.
Einstellb. Schneidringverschr. G 1/8"-6 L, 1.4571, mit Dichtkegel und O-Ring
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheleichte BaureiheRohrstutzen Ø (mm)6 LEinschraubgewindeG 1/8"Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +200Gewicht27 g / Stk.
Rohrschelle, 18mm, Baugröße 1, schwere Baureihe, mit Anschweißplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: PolypropylenWeitere Eigenschaften:AusführungKunststoffschelle mit AnschweißplatteBaugrößeBaugröße 1, schwere BaureiheRohr Ø außen (mm)18H (mm)48B (mm)30a1 (mm)33,0a2 (mm)73a3 (mm)55S (mm)8Gewicht190 g / Stk.
ISO 1 Einzelanschlussplatte, Anschluss seitlich
Lieferumfang:Platte ohne Flanschdichtung und BefestigungsschraubenWeitere Eigenschaften:BeschreibungEinzelanschlussplatte, Anschluss seitlichGewicht185 g / Stk.
Pneumat. 3-Wege-Kugelhahn (L), einfachwirkend, G 3/8", ES
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Schwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungLGewinde KugelhahnG 3/8"DN (mm)12Einbaulänge Kugelhahn (mm)79PN (bar)-0,9 bis 63ErsatzantriebePDE 002-F03Gewicht1,5 kg / Stk.
ES-Manometer senkrecht, 40mm, 0 - 60 bar, G 1/8"
Werkstoff:Gehäuse: 1.4301, Messsystem und Anschluss: 1.4571, Sichtscheibe: PolycarbonatAnschlussgewinde:G 1/8" oder G1/4" *Klasse:2,5Temperaturbereich:Umgebung: -40°C bis +60°C, Messstoff: -40°C bis +100°CZifferblatt:1. Skala außen (schwarz), Anzeige in bar, 2. Skala innen (rot), Anzeige in PSISchutzart:IP 54Hinweis:WIKA Typ 131.11Optional:ISO-Kalibrierschein (Werks-Kalibrierschein) nach DIN EN ISO 17025, VDI und Merkblatt DAkkS-DKD-MB-3 mit 5 Messpunkten*mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Durchmesser (mm)40Anzeigebereich (bar)0 - 60AnschlussgewindeG 1/8"Skalenteilung (bar)2Gewicht70 g / Stk.
Messanschluss M16x2, 15 L-Dichtkegel, Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.Weitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen (mm)15 LGewinde der ÜberwurfmutterM 22 x 1,5Betriebsdruck (bar)315Temperaturbereich (°C)-20 bis +100Bauhöhe (mm)51Gewicht125 g / Stk.
Pneum. Kompaktflanschkugelh., DN100-PN16 (DIN/EN), Feder-öffnend
Kugelhahn:Werkstoffe:Gehäuse: Stahl, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, LösungsmittelSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnendFlanschanschlussDN100-PN16 (DIN/EN)Nennweite (mm)100Einbaulänge Kugelhahn ? 2 (mm)140Betriebsdruck (bar)-0,9 bis 16ErsatzantriebePDE 050-FO-F10
Kompaktzylinder, doppeltwirkend, Kolben 63mm, Hub 50mm -Eco-Line
Werkstoffe:Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBRTemperaturbereich:-10°C bis +60°CBetriebsdruck:max. 10 barAusführung:mit MagnetkolbenZylinderschaltertyp:DVorteile:•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2Weitere Eigenschaften:Kolben Ø (mm)63Hub (mm)50ReparatursätzeSQ 63 REPA (mm)54,0B (mm)46,0C (mm)15D (mm)20E (mm)77F (mm)10,5GG 1/4"HM 10J (mm)7,0K (mm)17L (mm)8,0M (mm)60N (mm)9,0O (mm)14 (10,5 tief)Q (mm)15,0Gewicht1 kg / Stk.

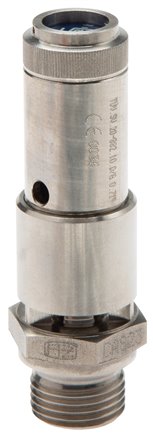

TÜV-Sicherheitsventil G 3/4" (DN10), 6,00 bar, 1.4401
Werkstoffe:Körper: Messing, 1.4571 oder 1.4401, Dichtung: FKMTemperaturbereich:-25°C bis +180°CMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:NPT-Gewinde -NPT, fest eingestellter Druck zwischen 0,2 und 50 bar, TÜV-Einstellbescheinigung*bei 0°C / 760 TorrWeitere Eigenschaften:Werkstoff1.4401GewindeG 3/4"Ansprechdruck (bar)6,00Abblasleistung* (m3/h)281,50H75h-116SW32BauteilkennzeichnungTÜV.SV...-882.10.D/G.0.71 CE0036 6 barGewicht240 g / Stk.
Rodcraft Halbrundfeile 6 mm
Schnellkupplung (NW7,2) 12x9mm Schlauch, Messing, für Stecker beidseitig absperrend
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)12x9Verwendbar für Stecker beidseitig absperrendjatatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Verteilerrohr G 1-1/4"(IG/AG), Abgang 2 x G 1/2" (AG)
Werkstoffe:MessingEinsatzbereich:Zur Montage von Entnahmestellen. Die Verteiler können beliebig verlängert werden, da diese über ein Innen- und ein Außengewinde verfügen.Weitere Eigenschaften:Ausführung2 Abgänge (AG)Innengewinde G1G 1-1/4"Außengewinde G2G 1-1/4"Gewinde Abgang2 x G 1/2 (AG)L (mm)137A (mm)60Gewicht550 g / Stk.
TÜV-Hochleist.-Sicherheitsventil G 1"(44,5bar) Messing
Werkstoffe:Körper: Messing oder 1.4404, Dichtung: FKM (>= 25 bar: PTFE)Temperaturbereich:-20°C bis max. +200°C (>= 25 bar: -60°C bis max. +225°C), druckabhängigMedien:Druckluft und andere ungiftige, nicht brennbare Gase, frei abblasendHinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.Optional:ASME Zertifizierung nach ASME Boiler and Pressure Vessel Code, Section VIII Div. 1Vorteile:•robuste, rüttelfeste Vollmetallausführung, •kompakte BauformWeitere Eigenschaften:AusführungMessingDN (mm)20GewindeG 1"Ansprechdruck (bar)44,50Abblasleistung (m3/h)8.226h (mm)14H-1 (mm)111SW (mm)41Temperaturbereich (°C)-60 bis +225BauteilkennzeichnungTÜV-SV...-2055.20.D/G.0,77 CE0036 44,5 bar
MULTIFIX Filterregler, G 3/8", 0,5 - 10bar, Baureihe 1, Kondensatablass automatisch
Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:1600 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 3/8"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht440 g / Stk.
Ersatzmembrane Baureihe Multifix 2 (RP)
Lieferumfang:Membrane mit Regelkolben und O-RingWeitere Eigenschaften:für Baureihe (Typ)Multifix 2 (RP)Gewicht55 g / Stk.
Überströmventil G 1-1/2", 2 - 12 bar, Edelstahl
Vorteile:•kompakte Bauform, •in sich geschlossene, gasdichte Ausführung, •leistungsoptimiert mit hohen Kv-Werten, •von außen ohne Demontage und ohne Sonderwerkzeuge einstellbar, •großer Druckbereich mit einem Ventil abdeckbar, •für gasförmige und flüssige Medien einsetzbarAnwendung:Überströmventile werden zum Schutz von Pumpen gegen Überlast in geschlossenen Kreisläufen eingesetzt. Bei Überschreitung des einstellbaren Ansprechdrucks öffnet das Ventil proportional zur Drucküberhöhung und führt so Leistung allmählich ab. Das Überströmventil ist darauf ausgelegt, längere Zeit geöffnet zu sein. Prinzipbedingt muss davon ausgegangen werden, dass der Druck in dem System größer werden kann als der an dem Überströmventil eingestellte Ansprechdruck.Sicherheitsventile haben ein vollkommen anderes Ansprechverhalten. Sie öffnen bei Überschreitung des Ansprechdrucks um max. 10% fast schlagartig und führen die gesamte Leistung ab. Bei Unterschreitung des eingestellten Ansprechdrucks um ca. 10-20% schließt das Ventil wieder.Diese Funktion stellt zwar sicher, dass der eingestellte Druck nicht mehr als 10% überschritten wird, jedoch wird das System durch das nicht proportionale Öffnungsverhalten stark belastet.Ausführung:Die Überströmventile können mittels Innensechskantschlüssel unter Betriebsbedingungen eingestellt werden, ohne dass das Medium in die Umgebung austritt. Sie sind nicht gegendruckkompensiert.Werkstoffe:Körper: Rotguss / Messing, Feder: Edelstahl, Dichtung: FKM (12 bis 20 bar: PTFE)Temperaturbereich:-20°C bis +200°CMedien:Druckluft und andere agressive, nicht brennbare Gase, Wasser und andere neutrale, ungiftige Flüssigkeiten, MineralöleOptional:Körper aus Edelstahl 1.4401/1.4408 -ES*bei 1 bar DrucküberschreitungWeitere Eigenschaften:Werkstoff KörperEdelstahlAnsprechdruck (bar)2 - 12kv-Wert* Wasser (m3/h)8,8 - 17,6DN (mm)40GewindeG 1-1/2"h (mm)60H-1 (mm)139L (mm)61SW (mm)58Gewicht2,6 kg / Stk.
Pneumat. Drehantrieb Gr. 6, doppeltwirkend, F05
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:Ausführungdoppeltwirkendpassend für Montageflansch ISO 5211F05Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/8"Baugröße6A (mm)50BM 6C (mm)14D (°)45VerschleißteilesatzPD 006 REPGewicht1,2 kg / Stk.
Einstellb. Winkel-Schneidringverschr. 25 S (M36x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*Mutter & Schneidring liegen lose beiWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohrstutzen Ø (mm)25 SRohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Temperaturbereich (°C)-40 bis +120Gewicht750 g / Stk.
Storz-Kupplung 52-C, 25 (1")mm Schlauch, 1.4581
Werkstoffe:Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:max. 16 barEinsatzbereich:Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und KatastrophenschutzAbmessungen zur Baugrößenbestimmung von Storzkupplungen DIN GrößenKnaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-AVorteile:•einfache Zuordnung von Schlauchende und Anschluss, •schnelles Verbinden und Lösen durch eine 120°-Drehung, •Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße, •großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche, •Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium, •Messing - Körper besteht aus DVGW/KTW konformer Legierung.•kein Verdrehen des Schlauches beim Kuppeln, da der Stutzen drehbar im Knaggenteil gelagert istOptional:mit Verriegelung -VERWeitere Eigenschaften:Werkstoff1.4581Storz-Größe52-CSchlauch Ø innen (mm)25 (1)AusführungStandardKnaggenabstand (mm)66Temperaturbereich (°C)-15 bis +200Gewicht950 g / Stk.
TÜV-Ecksicherheitsventil G 3/4" (IG), 3,0 bar Typ SVGI 34 13-3 EP
Werkstoffe:Körper: Rotguss, Feder: Federstahl, Dichtung: FKM (Dampfventil: EPDM)Temperaturbereich:-20°C bis max. +200°C (Dampfventil: -40°C bis max. +150°C)Medien:Druckluft und andere ungiftige, nicht brennbare Gase (Dampfventil: auch Dampf)Hinweis:Diese Ventile sind baumustergeprüft und können nur fest eingestellt geliefert werden.*Ansprechdruck für Sattdampf max. 3 barWeitere Eigenschaften:Verwendungfür Sattdampf / Dampfkessel nach TRD Gruppe 1 und DruckluftDN (mm)13GewindeG 3/4 (IG)Ansprechdruck* (bar)3,0Abblasleistung Druckluft (m3/h)109Abblasleistung Dampf (kg/h)85h (mm)18H-1 (mm)70SW (mm)32L (mm)31BauteilkennzeichnungTÜV-SV...-312.13.D/G.0,28 CE0036 3 barTemperaturbereich (°C)-40 bis +150Gewicht280 g / Stk.
Pneumatik Zubehör, Druckluftzubehör und Drucklufttechnik
Druckluftleitungen: Wählen Sie aus unserem umfassenden Sortiment an Druckluft-Zubehör, wie Druckluft-Schläuchen, Schlauchtrommeln und Druckluft-Rohrleitungen, sowie Kupplungen, Verschraubungen und Verbindern.
Druckluft-Aufbereitung: Um den optimalen Druck für Ihre Anwendung zu gewährleisten, führen wir alle gängigen Druckschalter und Druckregler, Kugelhähne und Ventile. Zur professionellen Aufbereitung von Druckluft finden Sie bei uns zahlreiche Filter, Nebelöler und Wartungseinheiten.
Sichere Druckluft: Wir führen über 2.500 sicherheitsrelevante Druckluft-Zubehör-Artikel.
